Замена опор двигателя рено логан 2

Ремонт передней подвески Рено Логан

Модель Renault Logan — автомобиль, пользующийся широким спросом у отечественных автолюбителей. Его преимущества — надежность, достойный уровень комфорта и приспособленность подвески к российским дорогам. Несмотря на это, ходовая часть машины нуждается в периодическом обслуживании — ремонте и замене неисправных элементов. Такой подход гарантирует продление срока службы ключевых узлов, а также снижение риска выхода из строя смежных элементов. Как диагностировать неисправность элементов ходовой части? В какой последовательности, и с учетом каких правил делать ремонт передней подвески Рено Логан?

Это интересно: Ремонт рулевой рейки Рено Логан с гур своими руками видео

Правильная диагностика подвески Рено Логан

Новый пыльник

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

  1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
  2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
  3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
  4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
  5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Устройство передней подвески

Ходовая часть Рено Логан основана на всем известной конструкции McPherson. В ее состав входят в сборе с пружиной. Крепление этих деталей происходит посредством шаровых опор к рычагам треугольной формы.

В своей основе данная конструкция заключает в себе подрамник, на котором расположены все жизненно важные функции подвески. Крепление поперечных рычагов к подрамнику производится с помощью сайлент-блоков.

Классическая компоновка рулевой рейки и тяг свойственна многим автомобилям марки Рено. Крепления стабилизатора расположены на подрамнике и производятся посредством специальных опор. Соединение амортизационных стоек и стабилизатора осуществляется с помощью специальных креплений называемых .

Такая конструкция весьма неплохо показала себя за многие годы испытаний. Положительными отзывами также считаются легкая доступность всех деталей и компонентов данной системы, а также низкая стоимость.

Замена рычага спереди

Иногда при ремонте ходовой Рено Логан своими руками требуется замена или снятие рычага, например, при замене шаровой или сайлентблоков. Подвесьте переднюю часть машины – обязательно два колеса сразу. Если вывесите только одно, стабилизатор помешает демонтировать рычаг, поджав элементы подвески. Как выглядит левый рычаг смотрите на картинке. Он состоит из следующих элементов:

  • сам рычаг;
  • чехол опоры;
  • шаровая;
  • сайлентблок.

Передний рычаг

Отсоедините крепление штанги от рычага Логана и демонтируйте грязезащитный щиток двигателя. Открутите гайку стяжного болта соединения поворотного кулака и шаровой опоры, держа болт ключом.

Вытащите болт и выбейте его. При помощи надежной шлицевой отвертки или специальной лопатки разожмите соединение поворотного кулака и пальца шаровой. Упритесь монтажной лопаткой на поворотный кулак и отожмите рычаг вниз, выведя палец шаровой из отверстия поворотного кулака. При помощи головки ослабьте затяжку болта, который держит кронштейн подрамника на кузове. Открутите гайку крепления кронштейна подрамника и демонтируйте его с переднего болта, на котором держится рычаг на подрамнике.

С помощью накидного ключа открутите гайку переднего болта рычага, держа болт головкой подходящего размера. Вытащите болт и выбейте его оправкой. Открутите заднюю гайку крепления рычага и вытащите болт. Демонтируйте рычаг и установите в обратной последовательности новый или проведите другие работы по ремонту ходовой Рено Логан своими руками.

Ремонт передней подвески Рено Логан

3676 Просмотров

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.
    1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
    2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
    3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
    4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ накидной прямой 16 мм (2 шт.)
  • Гаечный ключ накидной прямой 18 мм (2 шт.)
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Опорные стойки
  • Домкрат
  • Отвертка ударная
  • Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Способы диагностики стойки

Методов очень много. Классический – качнуть кузов вниз, а тот должен плавно подняться в обычное положение и остановиться. Если все так, то стойка исправна.

В этом случае. замена стойки и ремонт подвески.

Различные поломки амортизатора – это последствия неграмотного его использования. Масло в этих системах должно иметь специальную определенную вязкость, которая также зависит от температуры воздуха. Прогрев двигатель, водитель сразу срывается с места, а ведь масло в стойке не прогрелось.

Если на улице мороз, то и в стойке вязкость слишком большая. В этом случае выходят из строя тонкие и очень хрупкие детали.

Густое масло также может быть не связано с погодой. Иногда в амортизаторы заливается чрезмерно густая жидкость. Делают это для возрастания усилия сопротивления и чтоб масло не “убегало”. Но в результате устойчивость и управляемость ухудшаются, ведь жестко – это не значит хорошо.

Сейчас читают: Рено логан стук в передней подвеске на мелких кочках

Тюнинг двигателя рено логан 1.4 K7J 710

Двигатель K7J изначально разрабатывался с использованием устаревших технологий с прицелом на ресурс, на надежность и спортивная составляющая не рассматривалась в принципе. К тому же, после доработки двигателя теряется основной козырь – надежность. При этом какая либо динамика не приобретается, аналогичный ВАЗ будет быстрее… смысл тюнинга отсутствует. Для упертых продолжим… рассмотрим несколько вариантов тюнинга этого мотора:

Чип-тюнинг, прошивка двигателя Рено Логан 1.4

Тюнинг конторы предлагают прошивки с увеличением мощности на целых 7-9 л.с. Естественно, прошивка атмосферного моторчика, ничего не даст и весь прирост останется на уровне самовнушения, а вот расход топлива увеличится.
Бытует мнение, что если убрать катализатор на логане и прошить, то машина полетит… зря потратите время, толку от этого нет, машина не едет.

Компрессор на Рено Логан 1.4

Самый простой, быстрый и надежный способ установить компрессор, это купить готовый кит. Для логан мотора китов не так много в природе, но все же встречаются конторы готовые продать готовый набор, одна из самых известных таких контор, это популярная(среди тазоводов) питерская компания Авто турбо, у них можно заказать комплект на базе ПК-23-1 с давлением 0,5 бар, на стандартный мотор встанет без доработок поршневой и надует в районе 90-100 сил. Более производительный ПК-23-е с давление 0,7 бар попросит снижения степени сжатия, снижать будем установкой толстой прокладки ГБЦ или двух прокладок, возможно потребуется доработка/замена поршневой. Для обоих компрессоров потребуются более производительные волговские форсунки BOSCH 107, доработка выхлопа и настройка онлайн. При наличии бюджета в 1/4 стоимости автомобиля можно собственноручно собрать компрессор на базе тойотовского SC14 от Mark, но список дополнительных деталей растянется на несколько страниц. Так или иначе, какой то сверх мощности вы не получите.
Снизит ли компрессор ресурс двигателя K7J ?? Конечно снизит, но тюнинговщиков это мало волнует))

Турбина на Рено Логан 1.4

Поступаем как и с компрессором, форсунки БОШ 107, прокладка ГБЦ, интеркулер (от эволюшена например), выхлоп на 51 мм трубе, пайпы, расходники, сама турбина IHI RHB3 или подобная. Теперь эту груду железа нужно настроить, для этого нужно подружить мотор с ЭБУ Январь, это будет не просто, но реализуемо вполне. На выходе данный комплект выдаст +\- 100 л.с.

Покупка и установка 1.6 л. 16V

Идеальный тюнинг 1,4 литрового движка, покупаем неплохой, едущий изначально мотор K4M и делаем свап. Избегаем возни с наддувом, потерей ресурса и регулярных ремонтов, после хорошего валилова))

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Тюнинг Renault Logan

Renault Logan Logbook Замена жидкости ГУР

Посмотрев фото тюнинга Рено Логан можно воплотить интересные идеи в жизнь. Усовершенствовать свой автомобиль можно и с помощью тюнинг-ателье, и самостоятельно, благо деталей для тюнинга на рынке предостаточно. Тюнинг Рено Логан своими руками — не слишком дорогой и трудоемкий процесс.

Тюнинг Рено Логан своими руками можно начать с установки новых легкосплавных колесных дисков — на это уйдет немного времени. Можно установить переднюю оптику, задние фонари, дефлекторы боковых окон, дополнительные стоп сигналы, противотуманные фары. В том случае, если серийные фары не хочется менять, то можно приобрести специализированные накладки-очки на фары для Рено Логан. Очки выпускаются различных цветов и форм. Они представляют из себя пластиковые накладки, которые изменяют форму фар и защищают стекло от повреждений, не препятствуя свечению ламп. В целом, альтернативная оптика значительно отличается от той, которую устанавливают на заводе и существенно меняет внешний вид Рено Логан. Продолжить тюнинг Рено Логан можно тонированием стекол темной пленкой или пленкой в цвет кузова.

Внешний тюнинг

Внешний тюнинг Рено Логан предполагает также установку аэродинамического обвеса, который помимо притягательно внешнего вида еще повышает аэродинамику и управляемость автомобилем. В комплекты для обвеса включаются передний и задний бамперы, боковые юбки-накладки, спойлер, пороги, решетка радиатора. Можно установить антикрыло, козырек на заднее стекло. Вариантов внешнего тюнинга Logan достаточно много, все зависит от фантазии и предпочтений владельца. Эта машина отлично подходит для различных внешних доработок.

Внутренний тюнинг Рено Логан

Помимо внешнего преображения, большинство водителей предпочитают улучшить технические характеристики Рено Логан, например, увеличить мощность двигателя, так как заводской не обладает желаемой силой. Самый доступный и действенный способ — это чип-тюнинг. Посредством чип-тюнинга модифицируется электронный блок управления, меняется компьютерная программа, техническая же часть автомобиля не затрагивается. Плюсы — повышение мощности, крутящего момента и снижение расхода топлива.

Езда на Рено Логан становится быстрой и комфортной. К тому же, чип-тюнинг дает еще одно существенное преимущество — это установка в авто системы, которая может выбрать программы для нормальной работы мотора. Таким образом, у водителя появляется возможность управлять автомобилем, самостоятельно меняя характеристики двигателя. То есть при необходимости в быстрой езде — ЭБУ переключается на спортивный режим работы, при спокойной езде — включается стандартный режим. Чип-тюнинг поможет облегчить процесс управления авто на городских дорогах, на трассе же дает возможность резко ускоряться при обгонах. Многие владельцы Logan увеличивают тормозною динамику путем установки вентилируемых тормозов на переднюю ось.

Тюнинг салона Renault Logan

Салон Рено Логан слишком прост и не отличается оригинальностью, поэтому применение специальных деталей и аксессуаров является необходимостью.

Можно выполнить перетяжку сидений, руля и других деталей салона современными материалами в единой цветовой гамме и стиле. Для этих целей прекрасно подойдет велюр, кожхам, экокожа: материалы сравнительно недорогие, но прочные и эластичные. Тюнинг салона Рено Логан предусматривает установку подогрева сидений, что весьма актуально в отечественных климатических условиях.

Автовладельцам стоит обзавестись качественной шумоизоляцией, которая избавит от звуковых раздражителей, характерных для Рено Логан. Ионизатор воздуха избавит от неприятных запахов в салоне. Коврики придадут салону особенный колорит и выполнят защитную функцию. Все эти детали способны сделать салон авто индивидуальным и передать характер владельца. Модернизация Рено Логан поможет приобрести автовладельцам комфорт, уют и дополнительные возможности.

  • Тюнинг Дэу Матиз с фото
  • Тюнинг Mazda MX-5, фото тюнинга салона Мазды МХ-5
  • Тюнинг Дэу Нексии с фото
  • Тюнинг Форд Фокус с фото

Какой бывает проверка подвески?

Данная обязательная процедура может быть разных видов, в зависимости от каждой конкретной ситуации:

  • аварийной или экстренной;
  • плановой;
  • предпродажной.

Экстренная диагностика ходовой части автомобиля проводится в тех случаях, когда имеет место посторонним звукам при поворотах рулевого колеса, слышно лязганье со стороны подвески. Также поводом к этому служат сильные крены кузова на поворотах. А когда машина набирает скорость, а руль при этом тянет в сторону, это тоже должно настораживать. Эти и другие нежелательные симптомы явно свидетельствуют об износе какой-нибудь составляющей «подвески». Тогда требуется их замена или ремонт. Срочность будет зависеть от интенсивности признаков той или иной «болезни».

Плановая процедура выполняется в запланированный промежуток времени и не зависит от технического состояния элементов. Это может быть запланированная межсезонная проверка перед наступлением лета либо зимы. Это очень актуально, поскольку за это время все равно найдется какая-нибудь поломка, которую необходимо устранить и как можно скорее. Конечно, лучший вариант, как проверить ходовую часть автомобиля, будет посещение СТО.

Что касается предпродажной проверки, то она относится к подержанным транспортным средствам, которые переходят от одного владельца к другому. При этом инициатором может выступить как продавец, так и покупатель. Хотя, положа руку на сердце, последний заинтересован в этом больше, нежели второй.

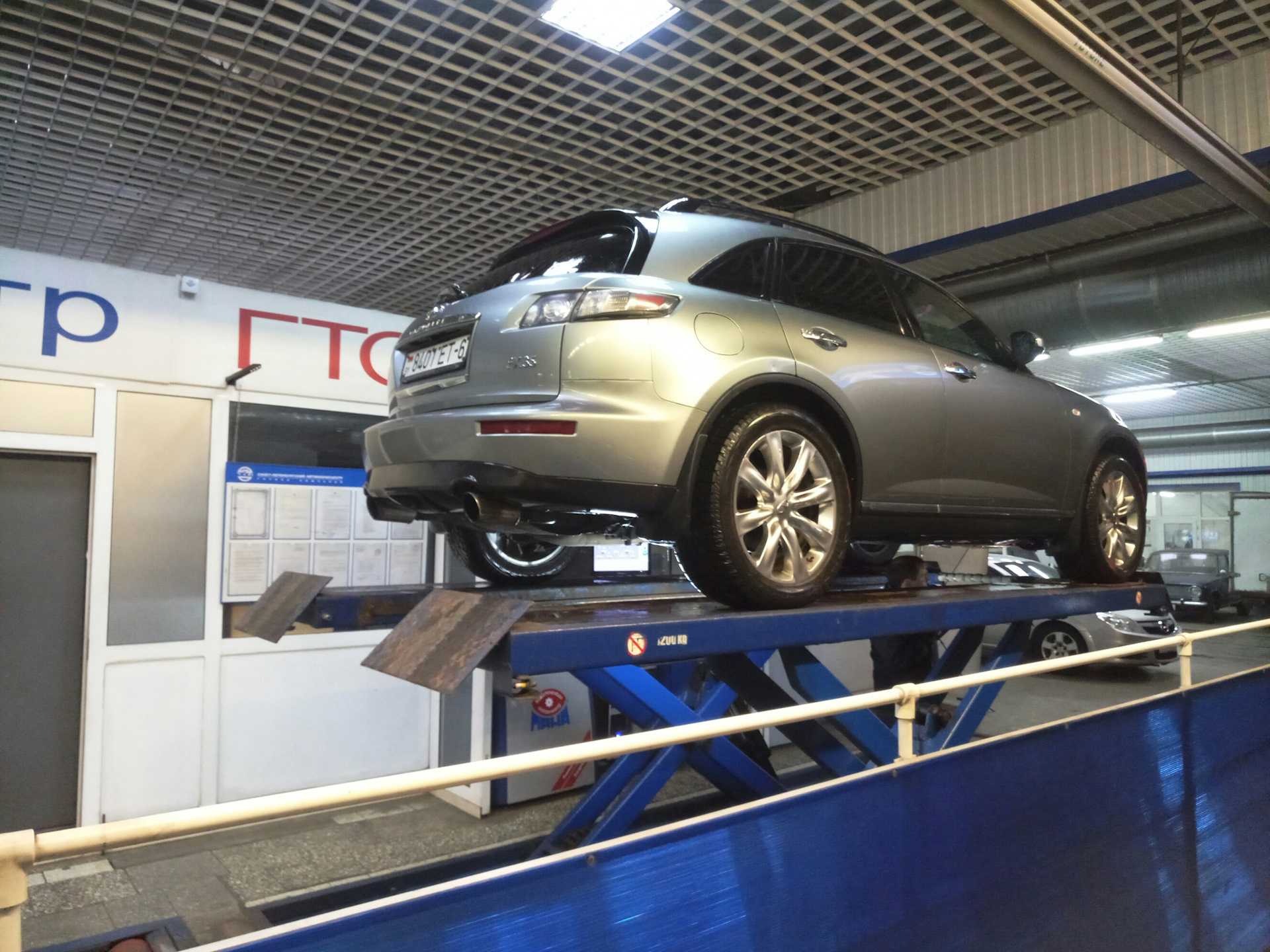

Вибростенд

Что такое вибростенд и какое он имеет отношение к СТО? Таким вопросом сегодня может задаться только новичок, тогда как люди со стажем прекрасно понимают, о чем идет речь. У некоторых автосервисов есть возможность провести диагностику ходовой части автомобиля на данном оборудовании. Оно выполнено в виде раскачивающей платформы, оснащенной различными датчиками, и соединено с компьютером.

После того, как машина окажется на вибростенде, он начинает раскачиваться, имитируя движение по дороге. При этом диапазон колебаний платформы доходит до 25 Гц, причем частота увеличивается постепенно.

Подобная компьютерная диагностика имеет специальное программное обеспечение, которое и управляет работой вибростенда. Что касается стоимости, то цена за такую услугу колеблется в пределах 700-1000 рублей, даже в таких городах, как Москва, Санкт-Петербург и другие подобные мегаполисы. Может кому-то такая стоимость покажется высокой, но проверка частей автомобиля на вибростенде стоит этих денег!

Непопулярные причины стуков

Совсем нелишним будет проверить кронштейн стабилизатора поперечной устойчивости. Деталь эта состоит из втулок на основе металла и резины, которые развернуты в разные стороны и соединены тонким перешейком. Чаще всего ломается именно он. По неровным дорогам на мелких кочках и на поворотах можно слышать стук.

Для правильного диагноза одной рукой надо подергать за конец стабилизатора. Это лучше получится, если колеса будут вывернуты в правую сторону.

Бывает, что изнашиваются опоры мотора. Двигатель активно перемещается на увеличении скорости, на неровностях. В определенные моменты он достает до кузова генератором и поддоном картера.

В автомобилях может стучать что угодно. К примеру, бочки омывателя. Если он плохо закреплен на своем месте, то гон будет стучать. Еще есть множество всяких таинственных виновников подобных звуков.
