Как отремонтировать подогрев сидений? Совершенно понятно всем нам, что не у каждого владельца автомобиля с подогревом есть время и желание на устранение неполадок. Многие, столкнувшись с данной проблемой, попросту пускают ее на самотек, а с наступлением холодов ругают себя за отсутствие желания своевременно устранить поломку. Хорошо если машина еще сравнительно новая. Тогда нам достаточно отвезти ее в сервисный центр по гарантии, где быстро все устранят.

А что делать, если автомобиль с возрастом? Или же обогрев попросту не предусмотрен на ваше авто, а был установлен в качестве дополнения давно забытым вами человеком? В таком случае достаточно найти понимающего электрика. Возможно, это будет ваш сосед, родственник, или же специалист на одном из СТО.

Понимающий в этом деле довольно быстро сможет определить и устранить проблему, взяв при этом сравнительно не большую плату.

Разберём основные причины данной поломки.

Подключение

Схема подключения обогрева задних сидений:

Контакт «В» лучше брать с защищённой сильноточной цепи с предохранителем. Контакты «A» и «C» можно найти в плафоне освещения ЭРА-ГЛОНАСС, в разъеме ISO-магнитолы или прикуривателя. Перед началом подключения не забудьте отключить минусовую клемму аккумулятора.

Установка и подключение подогрева задних сидений на Lada Vesta на видео в нескольких сериях:

Напомним, ранее мы рассказывали, как на Lada Vesta и XRAY подключить обогрев стекол/зеркал к доп.каналу сигнализации, а также, как сделать включение подогрева лобового стекла через отдельную кнопку.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

источник

Причины неисправности

Обогрев кресел автомобиля осуществляется от электрических тенов, которые вмонтированы в его структуру (в технический поролон).

Нагревательный никелевый элемент сечением 1,5 мм не отделан усиливающей оплеткой (имеет только одну), что при некоторых обстоятельствах приводит к его неисправности.

Распространенные причины выхода из строя системы подогрева кресел:

  1. Чрезмерная нагрузка на боковые поверхности сидений (нижней части), приводящая к деформации и разрыву нагревательного элемента.
  2. Повреждение проводки от внешнего каркаса сидения. Это происходит из-за недоработки конструкции кресел производителем.
  3. Перегорание предохранителя системы обогрева. Причиной неисправности может быть перепад напряжения в сети.
  4. Выход из стоя реле термодатчика. Возможная причина – производственный брак.
  5. Неисправность блока питания системы обогрева. Неполадка может возникнуть из-за заводского дефекта.

ные работы

Они проводятся в гараже или в удобном помещении с хорошей вентиляцией, достаточной освещенностью.

Порядок ремонта подогрева сидений:

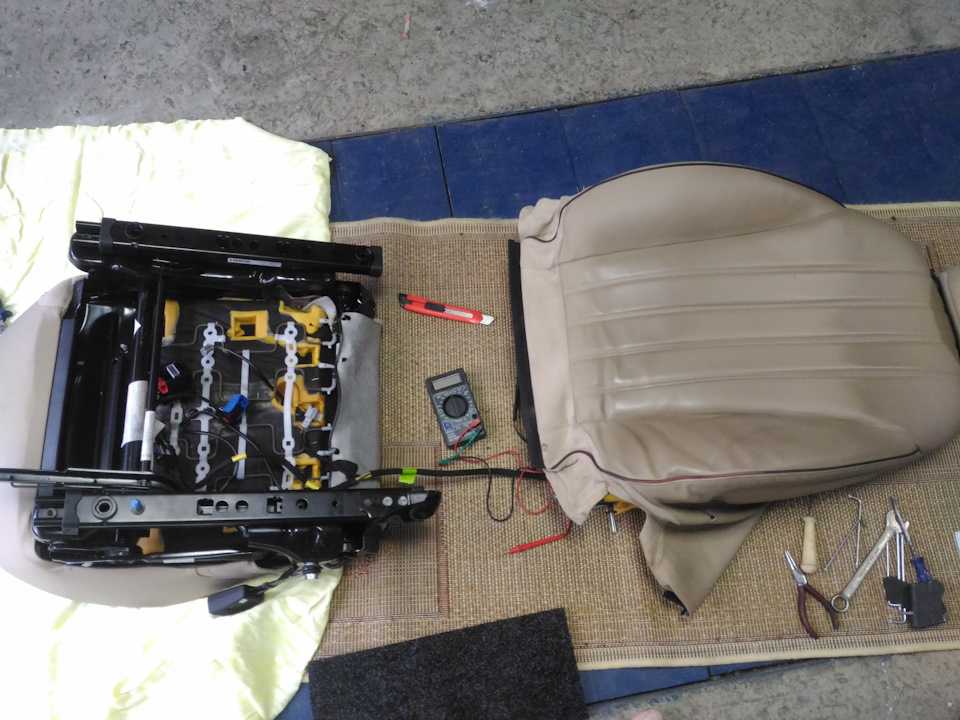

  1. Снимается весь пластик с корпуса сидения. В одних моделях он крепится на отжимные фиксаторы, в других – его нужно отвинчивать при помощи отвертки.
  2. Обшивка аккуратно отгибается. Если она крепится колечками, то их можно перекусить круглогубцами или пассатижами.
  3. Снятие обшивки, проведение осмотра обогревающего элемента (проволоки).
  4. При обнаружении обгоревшего или перегоревшего провода его нужно нарастить, припаяв с двух сторон в цепь.
  5. Производится укладка сращенного участка в термоизоляцию и, затем на свое место.
  6. Определение причины обрыва провода. Если это произошло из-за надавливания каркасом сиденья, то место контакта следует максимально утончить, используя наждачную бумагу или напильник. Сверху на провод рекомендуется положить тонкую прокладку (резиновую или пластиковую) и зафиксировать ее резиновым клеем.
  7. Сидение собирается в обратном порядке. Вместо снятых пассатижами колец нужно использовать пластиковые хомуты.

Смена предохранителей

Причиной неисправности системы подогрева передних сидений может быть выход из строя предохранителя. Владельцу автомобиля необходимо обратиться к «Инструкции по эксплуатации» транспортного средства. В ней, на странице со схемой и описанием блока предохранителей, найти тот, который отвечает за работу системы подогрева сидений.

Уточнив его номинал и маркировку, нужно приобрести новый, поставить его на место сгоревшего.

Например, на автомобилях Ситроен:

Предохранитель, отвечающий за обогрев, имеет маркировку: 10А 6997L2 VIN 6997L2

Его стоимость может колебаться от 12 до 20 руб.
Место нахождения предохранителя: под рулем, слева от основного блока.
Извлекать его надо осторожно, сняв колодку с направляющих и поддев тонкой отверткой.

Целостность нагревательного элемента

Это обязательное условие функционирования встроенной системы обогрева кресел.

  1. Нагревательного элемента. В качестве его выступает провод с нихромовой спиралью, покрытый сверху тефлоном.
  2. Наружной оболочки. Она выполняется из технической ткани (из тепло- или углеродного волокна).

Для того чтобы элементы начали функционировать в режиме обогрева необходимо обеспечить:

  1. Неразрывность цепи с бортовой электрической сетью автомобиля.
  2. Отсутствие разрывов в нагревательном элементе и других повреждений его целостности.

Замена кабелей

Некоторые автолюбители меняют штатный нихромовый провода на углеволоконный. Для обыкновенного сидения его понадобиться 5-5,5 м. Этот кабель имеет большую механическую стойкость по сравнению с нихромом и гарантирует долгосрочную безаварийную эксплуатацию.

Технические параметры карбонового кабеля:

  • сопротивление 1 м – 33 Ом;
  • напряжение питания – 7-380 В;
  • температура нагрева (макс.) – 200º С;
  • материал изоляции – силиконовая резина;
  • диаметр – 3 мм.

Порядок замены своими руками:

  1. Схема собирается поверх штатной, включается параллельно.
  2. Соединение углеволокна с медным проводом рекомендуется выполнить с помощью обжима их медными трубками.
  3. Для регулировки степени нагрева сидений можно использовать понижающую плату с индикацией напряжения.

В случае возникновения затруднения при самостоятельном ремонте системы обогрева кресел рекомендуется обратиться в сервисные центры или к специалистам по автоэлектрике.

Демонтаж кресел

В каждом автомобиле и модели эта процедура производится с учетом конструкции транспортного средства. Демонтаж обязателен и объясняется необходимостью правильной диагностики, качеством последующего ремонта.

  • кнопки включения обогрева;
  • электрических реле и блока обогрева;
  • нагревательного элемента.

Порядок снятия сидения (при классическом креплении 4 болтами к полу):

  1. Кресло сдвигается в крайнее заднее положение.
  2. С передних частей направляющих полозьев снимаются заглушки (2 шт.).
  3. Отвинчиваются болты под ними (2 шт.).
  4. Сидение сдвигается в крайнее переднее положение.
  5. Снимаются заглушки с задних частей направляющих (2 шт.).
  6. Отвинчиваются болты под ними (2 шт.).
  7. Сидение снимается или наклоняется спинка вперед для проведения «прозвонки» контактов тенов.
  8. Для того чтобы вынуть водительское сидение, необходимо его опрокинуть в салоне на спинку и отсоединить все, идущие к нему разъемы (от подушки безопасности «Airbag», датчиков ремней безопасности и др.).
  9. Далее кресло извлекается из автомобиля через переднюю дверь.

Как отремонтировать подогрев сидений

Для ремонта подогрева сидений своими руками кресла понадобится снять. В действительности это не так тяжело, как может показаться поначалу. Достаточно открутить четыре болта и отсоединить разъём, фиксирующий кресло у основания.

Дело в том, что ремень безопасности одним концом закреплён к креслу, подогрев которого не работает. Вам придётся приложить некоторые усилия, чтобы отсоединить данное приспособление. Для этого его нужно будет разобрать.

Пластиковый кожух ремня безопасности крепится на специальных болтах торксах. Они имеют выступы, поэтому для их извлечения понадобится специальная отвёртка. Именно в снятии крышки состоит главная сложность, а когда это сделано, просто осуществите следующие манипуляции:

  • снимите прижимную планку;
  • отожмите защёлку;
  • вытащите застёжку ремня.

После этого снимите элементы с каркаса

Делайте всё максимально осторожно, чтобы не повредить конструкцию подогрева сидений, который не работает

Чтобы снять подушку открепите зажимы и клипсы по бокам. Ручку поясничного подпора от подогрева сидений также придётся извлечь. К сожалению, без данной процедуры устройство вряд ли будет работать.

Также нужно снять ручку, отвечающую за наклон спинки. После того как вы отделите подушку, в которой не работает подогрев, от кресла, вы сможете осуществить её ремонт. Процесс можно разбить на следующие этапы:

  1. Снимите правую накладку сверху.
  2. Демонтируйте пластиковый кожух.
  3. Снимите подлокотник.
  4. Отцепите ленты, удерживающие спинку.
  5. Уберите крепёж подголовника.
  6. Потяните спинку вверх.

После того как вы осуществите все перечисленные пункты, можно будет работать непосредственно с поврежденным элементом подогрева сидений.

После этого просто возьмите тефлоновый кабель и замените повреждённый участок. Предварительно не забудьте зачистить концы на проводах и обработать их оловом. Полученную конструкцию соедините в скрутку и оденьте специальный кембрик.

Когда ремонт подогрева сидений осуществлён, пред сборкой проверьте работают все ли контакты. Только потом верните креслу его былой вид. Для обратной сборки вам понадобится клей, с его помощью нужно соединить поролон.

Отремонтировать неисправный подогрев сидений под силу каждому водителю. Главное, запастись терпением и выделить время для диагностики и демонтажа. У новичка данная процедура может занять 5-6 часов, у профессионала – около двух.

На видео показано как можно отремонтировать сиденье:

Ремонт подогрева сидений своими руками

Когда приходит зима, вопрос не работающего подогрева сидений выходит на первое место. Ни один водитель не хочет сидеть на ледяном кресле и ждать пока оно нагреется от тепла человеческого тела.

Когда работает подогрев сидений – достаточно минуты, чтобы ощутить тепло, идущее от нагревательных элементов из-под обивки. Но одна небольшая поломка ставит под вопрос комфортное самочувствие водителя во время зимних поездок.

Перед тем как приступить к ремонту подогрева сидений, вы должны знать о тех причинах, которые могут вызвать данную неисправность. В общем, причин, вызывающих перегорание подогрева может быть всего три:

  • неисправный предохранитель;
  • обрыв нагревательной ленты внутри конструкции;
  • пульт управления или переключатель, размещающийся на сиденье.

К сожалению, в некоторых моделях автомобилей подогрев сидений делается крайне ненадёжным. Обычно это касается бюджетных машин – достаточно «наступить» коленкой на сиденье и происходит обрыв. Само собой, дорогие автомобили вроде «ягуара» или «лексуса» лишены подобных дефектов, а вот малобюджетные «ситроены» и «рено» часто имеют ненадёжные ленты подогрева.

Проверяем предохранители

От того, как работает бортовая сеть автомобиля зависит нормальное функционирование подогрева сидений. Поэтому перед тем, как провести диагностику самого устройства, нужно проверить предохранитель.

Стандартный F33 имеет номинал в 15 ампер. Данное устройство крепится в блоке, который в большинстве случаев устанавливается в нижней части панели там, где место водителя. Если лампочки не работают, вам нужно будет осуществить замену.

С чего нужно начать восстановительные работы

Итак, будьте готовы к тому, что кресло придётся выставлять из машины и разбирать. Безусловно, есть случаи, когда можно решить всё без полной разборки, но, если, к примеру, из строя вышел кабель – без этой процедуры не обойтись.

Ремонт подогрева сидений, который не работает, мы проведем на примере автомобиля Citroën C4 Picasso.

Чтобы проверить переключатель его нужно демонтировать. Теоретически это можно сделать, не снимая кресло. Но практически подобное редко удаётся реализовать. Всё дело в том, что подход к переключателю во многих моделях крайне затруднён. Поэтому извлекая данную запчасть прямо в салоне, вы рискуете повредить обшивку и само устройство.

Чтобы снять переключатель подогрева сидений, который не работает, для начала демонтируйте разъём. В большинстве моделей автомобилей достаточно немного покачнуть элемент и потянуть вниз. Но будьте внимательны, некоторые автомобильные бренды устанавливают уникальные типы креплений.

Чтобы отжать стопоры нужно залезть внутрь обшивки отвёрткой. Потом приложите некоторые усилия, чтобы деталь вышла наружу. Здесь будет три контакта. Вам необходимо замерить сопротивление на двух боковых. Средний контакт отвечает за лампочку.

Если сопротивление одинаково при всех положениях регулирующего колёсика, проверьте контакты. Возможно, на них попала смазка. В таком случае почистите их, и всё должно нормально заработать.

Проверяем целостность нагревающей ленты

Очень часто причина, по которой не работает подогрев водительского сидения, связана с обрывом нагревательного элемента. Проверить работоспособность данной части конструкции можно не снимая кресла, но для этого понадобятся тонкие и умелые пальцы, сам алгоритм состоит из таких этапов:

  1. Максимально наклоните спинку.
  2. В образовавшуюся щель между спинкой и сиденьем нужно просунуть руку.
  3. Попробуйте на ощупь отыскать в спинке крепёж обивки. Обычно они находятся слева и справа от центра и ещё один внизу.
  4. Снимите крепёж обивки спинки.

После того как вы выполните эти нехитрые манипуляции вам нужно будет снять два разъёма для подогрева сидений, который не работает. При желании можно вытащить все три. Только предварительно отожмите защёлки. Для этого достаточно потянуть вниз.

Вытащите разъёмы и проверьте их. В данном контексте сила самого сопротивления не так важна. Достаточно, чтобы оно просто было. В процессе тестирования вам нужно будет проверить следующие контакты:

  • два контакта на спинку;
  • четыре на подушку;
  • два крайних и два средних.

После того как вами будет обнаружено место, где произошёл обрыв, вы сможете осуществить ремонт подогрева, который не работает.

Установка

  • комплект «подогрев передних сидений», например, от ВАЗ 2110 или Приоры (артикул 2170-6513010-03);
  • кнопки управления подогревом сидений (например, от ВАЗ 2110 имеют артикул 2110-3709710);
  • реле 4-х контактное (1119-3747210-10);
  • провода.

Установка матов подогрева

  1. Снять задний диван и спинки задних сидений (инструкция для XRAY, Веста, Гранта/Калина).
  2. Снял обшивку с сидений (держится на кольцах).
  3. Вставить подогревы в спинку и диван.
  4. Установить обшивку сидений в обратном порядке.

Устанавливаем кнопки для подогрева задних сидений

в удобном для вас месте. Например, в тоннеле пола.

Электроподогрев сидений Рено 2

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется электроподогрев сидений Рено Меган 2, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как электроподогрев сидений Рено Меган 2 имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Источник

Ремонт подогрева сидения

Решился и я порыться во внутренностях сидухи и найти куда делось тепло\спина плохая\. Кресло решил снять, так как чехлы намертво завязаны снизу. С родным чехлом пришлось помучится, нижние края сшиты из гомна рвутся чуть потянешь. внутри все железо не крашеное местами уже мелкая ржа.пружинки, тяги и основание, покрашено но тоже местами облазит.Грустно смотреть на голый металл

Добрался до прокладки на которую пришита греющая нить \проволока\и приклеено термореле , все это тоже приклеено к сидухе и спинке .отрывал осторожно чтобы не порвать поролон\ нежный легко рвется\ ну вот оно реле и тот злополучный провод

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

второй проводок тоже начал отрываться

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

реле оторвал так как паять нужно на совесть .зачистить

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

провода родные деревянные ,полностью не менял , вставил кусочки гибкого провода и одел изоляцию .

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

припаял все это дело…. ДА ! когда паял релюшка исправно щелкала при нагреве и полном остывании ,Проверка тестером показала что обрывов нет . Приклеил реле на саму петлю, раньше оно было ниже как бы на шее петли греющей нити, а клеил на момент водостойкий ,все это дело закрывается с верху тоже портянкой и клеится к сидушке.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

дальше обратный процесс сборки сиденья ,жуть сколько раз оно было перевернуто. но конец один, подогрев работает.

← Замки дверей багажника,регулировка.сверчки. | День в гараже.свечи,подшипники. →

Создайте свой бортовой журнал, и вы сможете делиться с форумчанами своим мнением о е, полезными наработками, установленным доп. оборудованием и тюнингом, поездками и путешествиями! Для создания бортового журнала необходимо зарегистрироваться на сайте.

Теги: подогрев сидения

Популярное в бортовых журналах

Дхо Путешествия на ларгусе Расход топлива Подлокотник Пробег Диски Магнитола То1 Первые впечатления Покупка ларгуса Электрика Чехлы на ларгус Сетка в бампер Доработки Гбо Динамики Камера заднего вида Дворники Освещение салона Стоп сигнал Шины и диски Обратный клапан Тюнинг фонари Шумоизоляция Зимние шины Коврики Ларгус Видеорегистратор Рки-19 Зимняя эксплуатация Бокс на крышу Птф Задние фонари Ижевск Автозвук Форсунки Брызговики Бачок омывателя Упоры капота Лампа ближнего света Установка салонного фильтра Парктроник Пороги Лада ларгус Светодиод Накладки на ковролин Плавают обороты холостого хода Освещение багажника Тонировка Полка багажника Поездка на море Уплотнитель капота Дтп Отзыв владельца Подкрылки Рация Дополнительная розетка Очечник Замена 5 передачи

Комментарии (6)

Greck 19 октября 2020 в 21:33 +1
Спасибо, за отчет. Будем знать, когда случится обрыв. Сколько лет Ларгус в эксплуатации?
Toha 20 октября 2020 в 14:56 0
куплен апрель 2013.обрыв 2020 весной
Роман 7 апреля 2020 в 14:50 0
и мой куплен в апреле, обрыв в 2020 году
Дмитрий 19 октября 2020 в 22:17 0
Спасибо большое, теперь знаю где искать проблему. Скорее всего у меня та же беда.
nsv5779-Сергей 1 22 октября 2020 в 23:06 0
То же пропаявал,но вот наверно снова надо разбирать смотреть,что то снова не греет.
sedmoi71 24 октября 2020 в 21:12 +1
Доброго времени, в конце октября будет три года как я купил ларика, и перестало греть сиденье водителя, здесь на форуме прочитал комментарии про эту функцию, разобрал сегодня кресло и на сетке которая греет сиденье нашел обрыв , все пропаивал, короче это болезнь ларика.
