Слабые места двигателя К4М
- После пробега 70000-100000 км может начаться запотевание маслом крышки клапанов;
- Генератор долго не ходит;
- Механическая КПП работает с шумом даже на новом авто;
- Ремень ГРМ и натяжной ролик;
- Сальники коленчатого вала;
- Катушки зажигания;
- Ремень вспомогательных агрегатов.
Более детально про слабые места К4М…

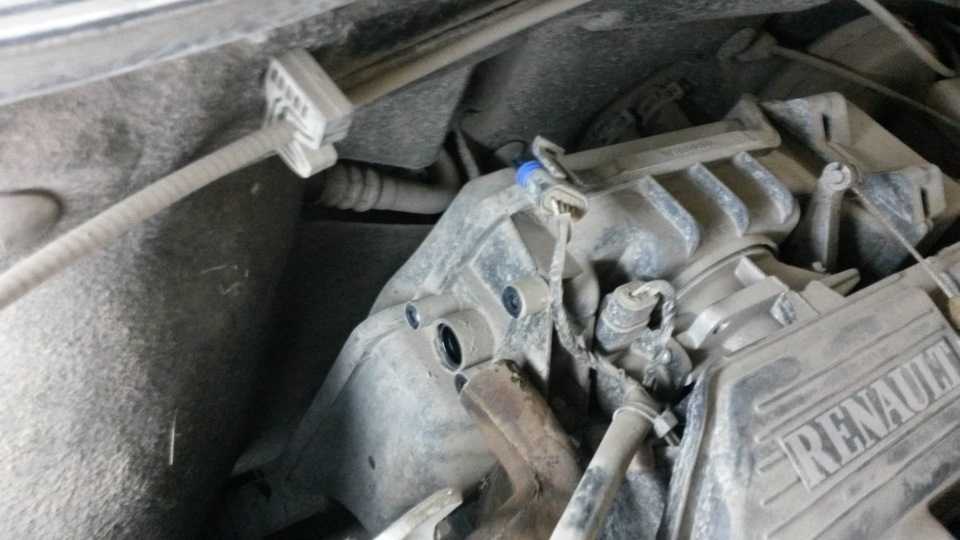

После пробега 70000-100000 км может начаться запотевание маслом крышки клапанов
Периодичность проявления данной проблемы может быть разная. Связана эта проблема с нарушением плотности герметика между крышкой и головкой БЦ. Если заметили появление масляных пятен на крышке, то необходимо снять крышку, удалить старый герметик и произвести монтаж головки с нанесением нового слоя герметика для поверхностей работающих в масляной среде. При нахождении авто на гарантии меняют в сервисе за 5 минут бесплатно.
Генератор долго не ходит
Часто начинают шуметь с новья.
Ремень ГРМ и натяжной ролик
Ремень ГРМ и натяжной ролик подлежат замене при достижении 60000 км, иначе при обрыве ремня произойдёт загиб клапанов.
Сальники коленчатого вала (передний и задний)
течи сальников
Катушки зажигания
Что касается катушек зажигания, они отказывают на первой партии Дастеров и других автомобилей из-за плохой защищённости от пыли, воды и грязи. К сожалению, устанавливаемые заводом уплотнители не обеспечивали надёжную герметичность между посадочной плоскостью и катушкой. Чтобы избежать выхода из строя катушек зажигания надо сразу заменить дефектные уплотнения.
Ремень вспомогательных агрегатов
У многих автовладельцев возникали выходы из строя двигателей связанные с износом ремня вспомогательных агрегатов раньше установленного времени. А это говорит о том, что необходим периодический контроль состояния ремня. Ремень сначала начинает пушиться, потом попадает под шкив коленчатого вала с последующим клином двигателя.
Недостатки и слабые места К4М
При работе двигателя Рено K4M встречаются следующие недостатки:
- Некачественные катушки зажигания – их поломка приводит к тому, что силовая установка начинает троить. Первым делом проверяются свечи, но чаще, проблема заключается в одной из катушек зажигания.
- Нестабильные обороты – могут проявиться из-за множества причин, но чаще всего плавающие обороты возникают из-за загрязненной дроссельной заслонки, подсоса воздуха дроссельным узлом или вышедших из строя датчиков.
- Ненадежный фазорегулятор – очень часто устройство ломается еще до окончания гарантийного срока.
- Утечки охлаждающей жидкости и масла – слабыми местами для образования протечки являются помпа, сальник коленчатого вала и прокладка ГБЦ.
- Выход из строя шкива коленчатого вала по причине разрушения демпферной пружины. Проблема наблюдается на моторах испанской сборки.
Обрыв ремня ГРМ сопровождается загибанием клапанов в результате соприкосновения с поршнями. Проблема проявляется зимой из-за конструктивных недочетов. Наметаемый в подкапотное пространство снег, оседает на защитном кожухе газораспределительного механизма. В дальнейшем он тает, а вода попадает на нижнюю часть ремня. После остановки автомобиля накопленная влага схватывается, что приводит к соскальзыванию ремня в момент запуска холодной силовой установки.
Также из минусов двигателя Рено K4M выделим:
- ухудшение рабочих характеристик при использовании некачественного бензина АИ-92 (мотор в этом обвинять нельзя)
- низкая тяга, которой не хватает для уверенного совершения обгона
- высокая цена и низкая доступность запасных частей.
Оптимальные обороты двигателя, при которых износ и расход топлива минимальны.
Многие задаются вопросом, на каких оборотах нужно ездить, что бы расход топлива и износ двигателя были минимальными. Для того, что бы ответить на этот вопрос нужно разобраться в том, какие процессы протекают в двигатели и на каких оборотах система смазки и охлаждения работают более эффективно.
Расход топлива сильно зависит от стиля вождения и оборотов двигателя. На повышенных оборотах расход возрастает. Происходит это потому, что число тактов на единицу времени увеличивается. То есть нужно чаще впрыскивать топливо в цилиндр. Наиболее оптимальными оборотами считаются 30 % от оборотов, на которых достигается максимальная мощность двигателя.
Стиль вождения тоже оказывает сильное влияние на расход топлива. Наиболее экономичной считается езда с установившейся скоростью 90-100 километров. При этом любые резкие ускорения и торможения лавинообразно увеличивают расход. При резком открытии дросселя на карбюраторном двигателе, в нем начинает работать ускорительный насос. Он впрыскивает дополнительную порцию топлива в диффузор. Нужно это для того, что бы обогатить смесь, поступающую в цилиндры. В инжекторном двигателе режим обогащения смеси при ускорении устанавливается программно, при этом программный переход на мощностной режим работы зависит от положения дроссельной заслонки. Например, при достижении 70 % открытия дросселя и более контролер начинает рассчитывать состав смеси с обогащением. Это нужно для того, что бы двигатель мог отдать необходимую мощность. По этому, для более экономичной езды нужно избегать больших углов открытия дросселя и резких ускорений при этом обороты нужно держать те же 30% от максимальной мощности, то есть в большинстве случаев это 2000-2500.
Что касается оптимальных оборотов, при которых износ двигателя минимальный, то здесь конкретно сказать об одной установившейся цифре нельзя. Здесь действует золотое правило, чем больше нагрузка на двигатель, тем большие обороты нужно ему давать. Дело в системе смазки. Для того, что бы подшипники коленчатого вала и цилиндропоршневая группа смазывались наиболее эффективно, нужно чтоб масло полностью разделяло пары трения. То есть образовывался так называемый масляный клин. Это когда зазор между деталями полностью заполняется маслом, и нет даже малейшего контакта. На малых оборотах и больших нагрузках давления масла и его объема не хватает для его образования, и с увеличением нагрузок масло может продавливаться. Это приведет к контакту движущихся пар и образованию задиров на поверхностях. Поэтому чем больше нагрузки, тем больше обороты. Но увеличивать их на продолжительное время более чем на 85 процентов от максимальных, тоже не рекомендуется. Потому, что система охлаждения и смазки будут работать на максимуме своих возможностей без запаса. При возникновении в них, каких либо неисправностей, например забитые каналы в системе смазки либо забитый радиатор охлаждения, двигатель может перегреться или образуются задиры на парах трения. Масло, тоже может быть не соответствующего качества и на высоких оборотах ее эффективность будет ниже.
Периодически рекомендуют повышать обороты выше 4000. На это есть две причины.
Устройство клапанного механизма грм таково, что клапана при работе двигателя могут вращаться. Это нужно для того, что бы износ их был равномерен. Но вращаться они могут только на повышенных оборотах. В районе 4000-4500 тысяч. И если периодически не выводить двигатель на эти обороты то на торце клапана появляется выемка от того, что на него давит толкатель. Если клапан проворачивается то износ торца, стержня и тарелки равномерный. Если данная выемка образовалась, то при достижении повышенных оборотов клапан уже не будет проворачиваться, по той причине, что выступ на толкателе входит в выемку на торце клапана и не дает ему вращаться.
Обороты нужно периодически повышать еще и для того, что бы двигатель мог самоочищаться. На малых оборотах температура и турбулентность смеси ниже, чем на больших. Поэтому в камере сгорания возможно повышенное образование нагара. Если проехаться на больших оборотах небольшое расстояние то часть нагара выгорит, а другая часть оторвется от вибрации и улетит с отработанными газами на выпуск. Более подробно об самоочистке двигателя на высоких оборотах можно прочитать здесь.
Можете еще прочитать следующие статьи.
Недостатки двигателя К4М
- Двигатель чувствителен к некачественному бензину;
- У многих авто двигатель троит;
- Двигатель прожорлив по расходу бензина;
- При езде на Дастере присутствует чувство слабости двигателя;
- Недостаточный уровень масел в КПП, разд. коробке и зад. мосту;
Более детально про недостатки двигателя К4М…
Двигатель чувствителен к некачественному бензину
Чувствительность к некачественному отечественному бензину проявляется на большинстве автомобильных двигателей зарубежного производства, в чем мотор К4М не исключение. Проявляется это в кратковременных провалах в работе движка при движении и плавании оборотов холостого хода.
У многих авто двигатель троит
Причина проблемы скрывается в неисправности в одной из катушек зажигания, в форсунках или свечах зажигания. Определяется причина поэтапно с замером компрессии с последующей заменой вышедшего из строя узла.
Двигатель прожорлив по расходу бензина
Несмотря на рекламу об экономной работе — у двигателя повышенный аппетит на бензин в режиме городского цикла, чего не скажешь при движении по загородной трассе.
При езде на Дастере присутствует чувство слабости двигателя
Слабость двигателя почувствуете на трассе при обгоне, особенно при полной загрузке пассажирами. Если есть возможность, то любителям более спортивного стиля вождения лучше остановить свой выбор на Рено Дастер с 2 литровым мотором F4R.
Недостаточный уровень масел в КПП, разд. коробке и зад. мосту
При покупке Дастера надо обращать внимание на уровень масел в коробке передач и раздатке и заднем мосту, бывают случаи недолива, которые выходят боком…
Данная информация по слабым местам и недостаткам двигателя К4М и трансмиссий приведена из практики эксплуатации Дастера 1.6 л. Не пугайтесь, несмотря на это. У двигателя очень много и положительных сторон в отличие от движков на наших легковушках. С начала эксплуатации и до капитального ремонта в двигателе K4M заложен ресурс 350-450 тыс. км. На новом автомобиле с поломками проще, если они случаются без нарушения правил эксплуатации, то в Рено центре вашего региона их устранят бесплатно, ну конечно, если авто на гарантии. По статистике, при соблюдении правил эксплуатации половина поломок не происходит.
Как читать код двигателя К4М?
У французов заводом Рено начиная с середины 1980-х годов действует кодировка типов двигателей в виде XnY zzz, где: X — серия двигателя (в данном случае — K); n — архитектура двигателя (4 — соответствует бензиновым двигателям у которых по 4 клапана на цилиндр; 7 — для бенз. движков с распределением впрыска у которых по 2 клапана на цилиндр; 9 — для дизелей имеющих непосредственный впрыск); Y — обозначает рабочий объём мотора; zzz — это, число, обозначает конструктивные особенности мотора и автомобиля, на который он монтирован (например, нечётными числами обозначаются автомобили с АКПП, чётными — с МКПП).
Применяемые масла в двигателе K4M 1.6 и МКПП
| Место заливки или смазки | Количество, в литрах | Наименование масел |
|---|---|---|
| Система смазки двигателя 1,6 | 4,8 | Моторные масла с классом API: SL; SM и вязкостью SAE: 5W30; 5W40; 5W50; 0W30; 0W40 |
| Картер мех. КП | 2,8 | Трансмиссионные масла с классом API: GL-4; GL-5 и вязкостью SAE: 75W80 |
Что и когда в К4М необходимо заменять?
| Что и когда в двигателе K4M подлежит замене | По пробегу или продолжительности экспл. (тыс. км/годы, в зависимости от того, что наступит ранее), свыше 120000 км, в той же периодичности. | |||||||
|---|---|---|---|---|---|---|---|---|
| 15/1 | 30/2 | 45/3 | 60/4 | 75/5 | 90/6 | 105/7 | 120/8 | |
| Масло и масляный фильтр | + | + | + | + | + | + | + | + |
| Ремень привода ГРМ | — | — | — | + | — | — | — | + |
| Ремень привода вспомогательных агрегатов | — | — | — | + | — | — | — | + |
| Сменный элемент воздушного фильтра | + | + | + | + | + | + | + | + |
| Свечи зажигания | — | + | — | + | — | + | — | + |
| Охлаждающая жидкость (либо через 3 года) | — | — | — | — | — | + | — | — |
| Что и когда проверять на двигателе К4М и трансмиссии | ||||||||
| Диагностика блока управления мотором на компьютере | + | + | + | + | + | + | + | + |
| Герметичность (опрессовка под давлением) систем охлаждения, топливной, выхода отработанных газов, трубок, шлангов, мест их соединений. | + | + | + | + | + | + | + | + |
| Привода сцепления | + | + | + | + | + | + | + | + |
| Состояние (РТИ) защ. чехлов на шарнирах колёсных приводов | + | + | + | + | + | + | + | + |
P.S. Уважаемые автовладельцы Рено Дастер с двигателями К4М! Вы всегда можете сообщить о слабых местах, недостатках возникших на двигателе и трансмиссии вашего авто, о поиске неисправностей и ремонте…
Успокоитель выпускного распредвала
На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.
На каких версиях двигателя Рено К4М применяется успокоитель распредвала?
716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813
Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.
Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.
Подгонка штока нового регулятора
Шток нового датчика выдвигается очень туго и его надо “разработать”:
- Включаем зажигание с подключенным разъемом – шток выдвинулся;
- Отсоединяем разъем при рабочем зажигании и только после этого его выключаем;
- Примерно через минуту включаем зажигание и после этого подсоединяем разъем;
- Выключаем зажигание – шток задвинулся обратно.
- Через минуту включаем зажигание и повторяем первые 4 пункта.
Три-четыре таких манипуляции достаточно, чтобы “разработать” шток.
Теперь проверим работу датчика хода, так сказать, в “рабочем режиме”. Включаем зажигание, через пару секунд давим педаль газа, через несколько секунд снимаем ногу с педали газа. При провалах при нажатии на газ, шток следует чуть-чуть задвинуть и зафиксировать его положение. Если после отпускания педали слишком медленно понижаются обороты – шток надо чуть-чуть выдвинуть и зафиксировать это положение. Таким образом находим оптимальное положение штока в рабочем положении и в покое.
Вот, в принципе, и все. Как видите, ничего особо сложного нет – надо просто хотя бы элементарно разбираться в устройстве автомобиля. Если же вы слабы в области “материальной части”, чтобы окончательно не угробить движок вашего Рено Меган 2, в случае каких-либо неполадок, лучше сразу обратиться к специалистам. Помните – профилактика значительно дешевле ремонта.
Советы специалиста по промывке системы
Если на вашем авто плавают обороты, а также медленный сброс оборотов при отпущенной педали газа или вы наблюдаете резкое снижение оборотов при включении кондиционера и крайне медленное их восстановление, то это говорит о том, что систему необходимо чистить. Возможными причинами неисправности могут являться засорение канала системы, сокращение подвижности штока регулятора из-за загрязнения канала. Решением проблемы может стать прочистка самой системы.
Материалы и инструменты, которые вам понадобятся: отвёртка средней длины, набор ключей “Торкс”, балончик-аэрозоль для чистки карбюратора, ветошь и примерно полчаса времени.
Итак, снимаем с аккумулятора минусовую клемму и начинаем работу:
- Надо снять гофру, которая соединяет заслонку с воздушным фильтром. Отсоединяем оба хомута и снимаем гофру полностью – если отсоединить только один конец гофры, то потом будет не совсем удобно работать.
- Далее надо отсоединить картерную вентиляционную трубку и снять крышку воздуховода. К винтику хомута, который ее фиксирует, подобраться будет нелегко, но возможно: в крышке с правой стороны есть небольшое отверстие – вставляем туда среднюю отвертку (короткой можно не достать до винта, а длинная не подойдет потому, что будет мешать воздушный фильтр) – итак, со снятием крышки воздуховода проблему решили.
- Перед нами дроссельная заслонка и скорее всего она в “саже” и виной всему штуцер вентиляционной трубки картера (именно по ней картерные газы, в которых много паров и капель масла, поступают в движок для “дожигания”, загрязняя все по ходу своего движения). В интернете можно найти фото идеально чистой заслонки – наша задача добиться такой же идеальной чистоты.
- Начинаем чистить заслонку – при выполнении этой несложной операции необходимо проявить крайнюю аккуратность. Наносим аэрозолем очиститель со всех сторон на закрытую заслонку и пространство вокруг нее, и сразу тщательно протираем ветошью. Данную процедуру продолжаем, пока заслонка и все вокруг нее не очистится от грязи.
- Далее открываем заслонку. Для этого надо провернуть сектор газа. Чистим заслонку внутри, но будьте внимательны, чтобы грязь не забила проход в коллектор. В данном случае критерием чистоты будет не только внешний вид, но и плавность проворачивания заслонки, и плотность ее закрытия.
- Теперь, пока не трогая датчик, чистим сам канал. После этого отключаем разъем, при помощи ключа Торкс откручиваем оба винта, которые фиксируют регулятор и снимаем его – кстати, там есть маленькое резиновое колечко – будьте внимательны, чтобы оно не потерялось. После открытия заслонки надо обязательно закрыть чем-нибудь отверстие воздушного канала.
- Вычищаем все, чтобы посадочное место датчика блестело. Теперь чистим сам регулятор – только очень аккуратно, чтобы не сдвинуть шток (иначе могут возникнуть проблемы с его настройкой). Теперь протираем саму крышку воздуховода.
- Очистка закончена – собираем все в обратной последовательности.
Технические особенности К4М
Монолитный блок цилиндров двигателя Рено К4М изготовлен из чугуна. Имеет рядное расположение четырех цилиндров. Поршневая группа усилена стальными вставками в области установки компрессионных колец. Фиксирующие поршневые пальцы с натягом запрессовываются в верхние головки шатунов, а в бобышках поршней устанавливаются с зазором. Вес поршня составляет 450 грамм, при диаметре 79.465 – 79.475 и компрессионной высоте 31.7 мм. В ДВС используются стальные кованые шатуны со следующими размерами (мм):
- 128 – длина
- 47.612 – 47.627 – диаметр отверстия нижней головки
- 19.945 – 19.958 – диаметр отверстия верхней головки.
Головка блока цилиндров выполнена из алюминия. В качестве привода газораспределительного механизма используется ремень. Мотор оснащен шестнадцатью клапанами и двумя стальными облегченными распределительными валами. На них напрессованы кулачки.
Тарелки впускного и выпускного клапана изготавливаются с диаметром 32.5 и 28 мм соответственно. Длина стержней в миллиметрах равна:
- 109.32 – впускного
- 107.64 – выпускного клапана.
При этом диаметр стержней одинаковый и равняется 5.5 мм.
Выдержка установленных критериев по экологическим нормам обеспечивается за счет применения фазорегулятора.
Характеристики бензинового двигателя модели К4М на автомобиле Рено Дастер
| Тип | Бензиновый, четырехтактный, четырехцилиндровый, рядный |
|---|---|
| Расположение | Спереди, поперечно |
| Рабочий объем, см3 | 1598 |
| Количество клапанов | 16 |
| Диаметр цилиндра и ход поршня, мм | 79,5×80,5 |
| Степень сжатия | 9,8 |
| Номинальная мощность, кВт (л. с.) при частоте вращения коленчатого вала, мин~1 | 75 (102) 5750 |
| Максимальный крутящий момент, Н-м при частоте вращения коленчатого вала, мин~1 | 145 3750 |
| Система питания | |
| Топливо | Бензин АИ 92 и выше |
| Система зажигания | Электронная, входит в состав системы управления двигателем |
| Нормы токсичности | Евро-4 |
Обслуживание
Техническое обслуживание двигателя К4М заключается в проведение своевременной замены расходных материалов. Они меняются со следующей периодичностью, выраженной в километрах:
- 15000 – моторное масло, масляный и воздушный фильтр
- 30000 – свечи зажигания
- 60000 – замена ремня навесного оборудования и ГРМ
- 90000 – с момента покупки, затем ОЖ меняется разв 60 тыс.
После очередного набега пятнадцати тысяч километров, следует проверить состояние ремня навесного оборудования, а также герметичность контура системы охлаждения и отработавших газов. Регулировка клапанов на силовом агрегате К4М не требуется, так как имеются гидрокомпенсаторы.
Датчики педали газа и дроссельной заслонки
Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.
А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.
Заключение
Как и в любой другой современный двигатель, 16 клапанный мотор Рено К4М 1.6 литра работает при помощи электронного блока управления (ЭБУ), который получает информацию с датчиков. Выход из стоя любого из них приводит к тому, что двигатель перестает работать или его работа ухудшается – падает тяга, появляется перегрев или расход топлива.
Иногда может показаться, что электроника просто добавляет проблем, но это не так, она позволяет выявить неисправности на ранней стадии, диагностировать их при помощи сканера и не доводить дела до серьезных поломок, требующих капитального ремонта.
