Отзывы о французских коробках передач мкпп jh3 и jr5 (веста, ларгус, xray)

Особенности пятой передачи на Ларгусе

Наряду с указанными выше неисправностями, у владельцев Ларгуса нередко возникает желание улучшить эксплуатационные качества своего автомобиля, точнее, адаптировать его под личные требования. В основной модификации коробка передач Лада Ларгус идет с 16-клапанным двигателем. Передаточное число (ПЧ) пятой передачи составляет 0,892. Этот показатель свидетельствует о том, что автомобиль может уверенно двигаться как в городском потоке, так и за городом. Он легко подхватывает пятую передачу с 50 км/час и динамично достигает своего верхнего скоростного предела, поэтому переключаться на четвертую почти не приходится.

Однако при длительном движении со скоростью 90-100 км/час возникает усиленный шум и наблюдается повышенный расход топлива. Эту ситуацию можно исправить, заменив две шестерни пятой передачи на первичном и вторичном вале. Замена происходит на шестерни, имеющие меньшее передаточное число, следовательно, меньшее количество зубьев. Такие пары шестерен продаются в магазинах запасных частей с передаточными числами 0,820, 0,795, 0,756 и 0,738. Эксперименты по замене шестерен пятой передачи проводились как АвтоВАЗом, так и многочисленными автолюбителями.

Шестерни с передаточным числом 0,795 несколько изменяют маневренность Ларгуса. На обгоне необходимо чаще включать четвертую передачу для набора нужной скорости. Нередко приходится переключаться на четверку и при езде по грунту на загруженном автомобиле. Что касается установки шестерен с ПЧ 0,756 и 0,738, то они усугубляют перечисленные недостатки.

Лучше всего заменить заводские шестерни на пару с передаточным числом 0,820.

Рецензии — Автопортал Renault Mania

К списку статей

В каждом авто может произойти поломка в коробке переключения передач. Для экономии средств можно выполнить ремонт кпп Рено Логан своими руками, но безопаснее будет обратиться в сервисный центр. Инструкция по ремонту поможет быстро и качественно выполнить починку данного модуля вашего автомобиля:

Снимаем левую и правую ступицы вместе с приводами.
Снимаем защиту двигателя.
Отсоединяем от подрамника рулевую рейку.
Отсоединяем глушитель.
Аккуратно опускаем подрамник, открутив при этом шесть болтов.
Вывешиваем двигатель.
Сливаем масло из коробки передач и снимаем её.
Начинаем разбор коробки передач со снятия жестяного корпуса пятой передачи.
Откручиваем гайку и болт крепления шестерни.
Снимаем шестерни пятой передачи
Снимаем ограничитель хода кулисы переключения передач. Снимаем пружину возврата кулисы.
Демонтируем все винты крепления картера коробки.

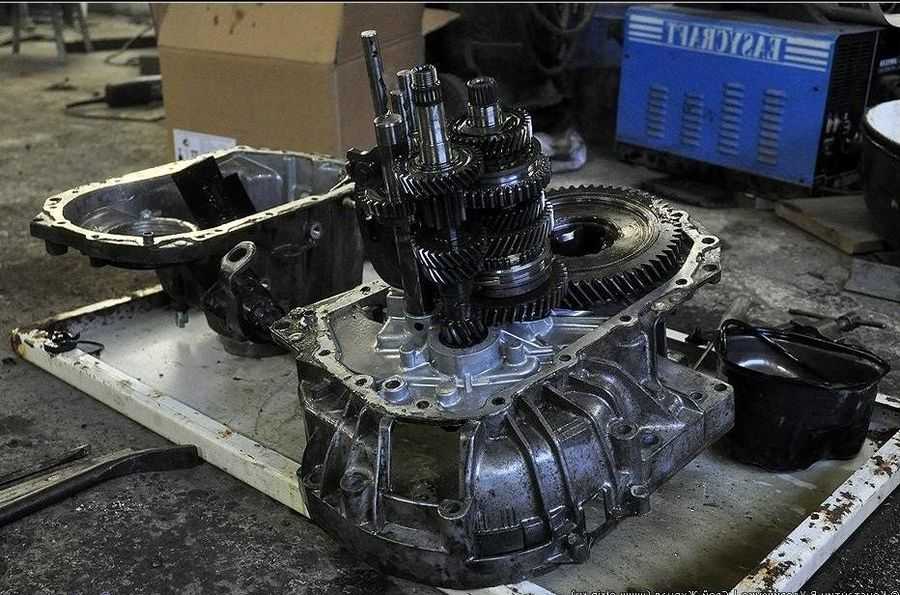

Выдвигаем кулису передач на себя до упора. Снимаем картер кпп.
Теперь необходимо продуть или промыть коробку передач.
Найдите повреждённый модуль и замените его.
Перед сборкой коробки проверьте состояние шестерён и синхронизаторов.
Проверьте наличие штифтов блокировки включения передач.

Механизм выбора передач Ларгус, Рено Логан, Sandero (коробка передач JR5)

Уважаемые покупатели, во избежание ошибок при отправке кулисы, механизма выбора передач для КПП JR5 на автомобили LADA Largus, Рено Логан, Sandero, Logan Faza «Комментарий» указывайте для какой коробки передач, модель вашего автомобиля, год выпуска.

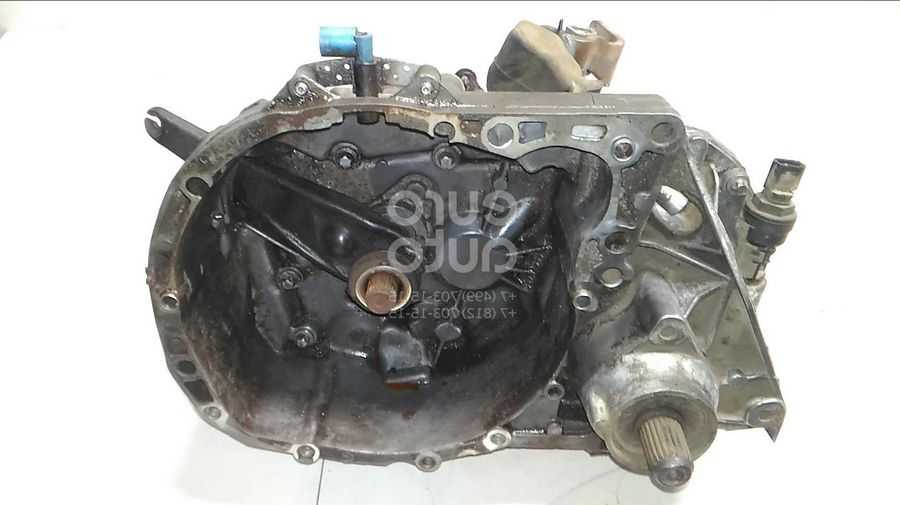

Коробка передач JR5 на Лада Ларгус / LADA Largus, Рено Логан, Sandero – двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.

Коробка передач JR5:

1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.

Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.

Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач. Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.

На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.

Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.

Механизм управления коробкой передач JR5:

1 – трос выбора передач; 2 – трос включения передач; 3 – механизм управления; 4 – рычаг переключения передач; 5 – чехол рычага переключения передач; 6 – рукоятка рычага переключения передач

Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач. Механизмы связаны двумя тросами: выбора и включения передач.

Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.

При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи. После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу.

Трос включения и трос выбора передач – невзаимозаменяемые.

Другие артикулы товара и его аналогов в каталогах: 328908576R , 8201019539, 328905083R.

Лада Ларгус / LADA Largus (4601), Рено Логан, Sandero, Logan Faza 1,Logan Faza 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить кулису на автомобиле семейства Лада Ларгус.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Ремонт МКПП Рено Логан своими руками: шаг за шагом

Вставить деревянный упорный брусок между вилкой включения V передачи и ведущей шестерней V передачи. С помощью выколотки нужного диаметра выбить штифт крепления вилки рис.

Разблокировать валы установив шестерни коробки передач в нейтральное положение. Установить съемник Renault В. Спрессовать ведомую шестерню V передачи с вторичного вала с помощью съемника с наружными захватами.

Снятие и установка коробки передач

Отвернуть болты крепления картера коробки передач к картеру сцепления. Снять фиксатор заднего хода, вынуть шарик и пружину рис. Вытянуть шток выбора передач наружу и установить два технологических штока рис. Приподнять картер коробки передач и снять его вместе со штоком вилки включения V передачи.

С помощью приспособления Renault В. Установить шток вилки переключения I-II передач в нейтральное положение и убедиться, что передача заднего хода не включена. Вынуть шток вилки переключения I-II передач вместе с вилкой, вынуть фиксатор. А вот пружинки терять не стоит.

Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи: Для дальнейшей разборки необходимо снять штоки и вилки. Для этого выбиваем пружинные штифты вилки -й и й передачи: Вытаскиваем фиксаторы, которые служат для предотвращения одновременного включения двух передач: Вытаскиваем шток й передачи, вынимаем вилку, затем выбиваем трубчатый штифт штока задней передачи: Затем вытаскиваем валы и шток задней передачи: Теперь можно приступить к разборке дифференциала.

Для этого снимаем стопорное кольцо: Переворачиваем коробку, вытаскиваем сальник ударив по одному краю сальник перекосится и потом можно поддеть и вытащить его , под ним находится другое стопорное кольцо.

Для облегчения снятия можно зажать в больших тисках шестерню дифференциала и картер. Теперь дифференциал держится только за счет посадки в подшипниках.

Подкладываем что либо под коробку и выбиваем дифференциал, нанося удары по валу через выколотку. При этом нужно быть очень аккуратным, чтобы не забить шлицы.

Или еще лучще использовать рихтовочный молоток.

Некоторые молотят этим дифференциалом по деревяшке пока не выбьют

Широкое пружинное кольцо должно быть установлено так как на снимке, при сборке на это обратите внимание. Оно служит для обеспечения необходимого натяга подшипников

Вообще здесь два кольца, тонкое приклеилось к шестерне: Большой подшипник просто выбиваем, для того чтобы выпрессовать маленький нужно снять привод спидометра, и стопорное кольцо: Выдергиваем вверх валик спидометра узкими щипцами и тогда вытаскивам шестерню: Из-за недостатка масла может отмечаться характерный шум.

В данном случае ремонт МКПП обязателен. Таким образом, коробка передач на Рено Логан отличается своей надежностью, обеспечивает оптимальную динамику хода. Ремонт коробки передач Отправить автомобиль на диагностику необходимо, если со стороны КПП на Рено Логан появился гул во время передвижения.

В ряде случаев такое проявление является следствием того, что в коробке имеется деформированный дифференциал.

Ремонтные работы могут заключаться и в замене ручки коробки передач. Кулиса представляет собой ручку коробки передач.

Renault Logan 2007, 84 л. с. — поломка

С ее помощью обеспечивается выбор скорости Рено. Появляется подозрительный скрежет металлический звук от коробки. Перевести ручку КПП в требуемую позицию невозможно передача не включается. Кроме того, снятие МКПП может потребоваться при замене заднего уплотнения коленвала, для установки нового маховика или узла сцепления.

Замена подшипников дифференциала на Рено Логан

Вы должны быть уверены, что выполнение таких работ обусловлено необходимостью, а время не будет потеряно зря. Коробка Рено Логан весьма массивная и тяжелая конструкция, поэтому снять ее своими руками без привлечения помощника вряд ли получится.

Подготовьте комплект ключей, отвертку и другой инструмент, который потребуется для снятия и сборки КПП своими руками. Ставьте машину на подъемник и поднимайте ее. Как вариант, допускается работа на смотровой яме.

Демонтируйте защиту картера, а также брызговик мотора с левой стороны. Убирайте с полки под аккумуляторной батареей подкладку из пластмассы, после чего демонтируйте подводящий рукав фильтра.

Демонтируйте ЭБУ, а далее — монтажные блоки слева и справа.

Источник

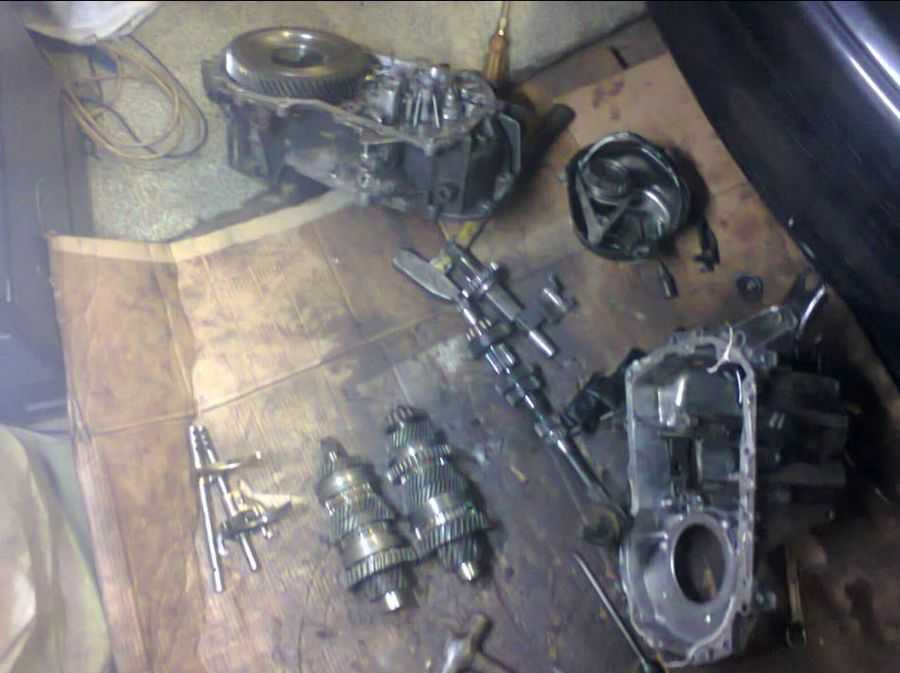

Разбор МКПП Рено JR5

содержание видео

Рейтинг: 4.0; Голоса: 1 Разбор МКПП JR5 устанавливалась в разных модификациях на Лада Лрагус, Рено Меган2, Сценик2, Сценик3, Лагуна2, Сандеро СтепВэй, Дастер 2х4, Меган3, Флюенс, Клио3скоро мрази заплатят: Здравствуйте, вчера забрал авто после разбора и сбора коробки jr5, дастер 1, 6, бензин, h4m, причина туго входят передачи, особенно 3 и 4, на высоких оборотах, удаётся включать на пониженных оборотах, к сожалению после потраченных денег и времени ничего практически не изменилось, мастер говорит что изношены втулки валов включения передач и нужно менять коробку, подскажите пожалуйста как дальше быть? Неужели из-за втулок валов передачи надо менять всю коробку, так как картер отдельно не найти? Дата: 2019-06-26

← Снятие МКПП Рено Флюенс, Меган3

Сборка МКПП Рено JR5 →

Похожие видео

Такого я не видел ещё, Попали с Юрцом в Ж. Чем дальше тем страшней

• Большегруз 40rus

Citroen Berlingo. Зачем вам кроссовер? Ситроен Берлинго в ЧтоПочем s14e09

• InfoCar: тест-драйвы авто

Это уже болезнь и она не лечится! Замена Передних колодок, мойка радиатора

• Большегруз 40rus

Нереальная жара +34(Славян в Мерсе без Кондея умирает

• Большегруз 40rus

СЛЕПОГЛУХОЙ САША на ЛАМБОРГИНИ. Сюрприз удался!

• Дима Гордей

Supercar Blondie. О ледяном Гелике из УАЗа и идеальном суперкаре

• Авто.ру

Комментарии и отзывы: 9

Сергей Косилко здравствуйте ребята, может вы мне поможете, у меня рено меган 2 1. 5 dci 2003 г. в, проблема значит такая — когда авто не загружен то есть один человек в салоне и нет никакого груза все ок, но стоит его загрузить при разгоне появляется вибрация, где-то читал что проблема во внутренних шрузах, проверив обнаружил что на одной из чашек есть еле заметный люфт где вставляется в коробку, может что подскажете?

Артём Парни спасибо за труды, подскажите так как видео в нете не найти, как поменять САЛЬНИК ЛЕВОГО ПРИВОДА на коробке JR5 и какой у него каталожный номер? , нашел этот 8200884113 но не уверен. в этой части там большие отличия от коробки JH3. Есть ли подводные камни при замене или все аналогично как с правой стороны? За ранее благодарен

Леонид Вертелецкий Самаре респектвидео выручают, пацаны по красоте подскажите пожалуйста мкпп Флюенс на не заведённый двигатель не включаются или плохо включаются передачи, пробег 60т, кулиса живая, тросы работают, масло по уровню, грешу на механизм выбора передач? можно ли заменить его без разбора мкпп? заранее спасибо

Dimon Guri здравствуйте у меня jr5 КПП но вал первичный(сателит) торчит с коробки. намучалчя с ним очень. хочу коробку другую поставить чтобы не втулкой соединялись с полуосью а как у вас на видео. полуосб вставлчть в кпп. и конечно подобрать полуось к нему. 1, 8 бенз. по креплениями вроде походит визуально. а как вы думаете СПС.

Evgenij Pankratov На моем авто Рено Дастер на скорости около 80 км/ час (1. 6 литра бензин коробка JR5 2020 года выпуска) начинает гудеть коробка. На нейтралке звук пропадает и если идти накатом (без ускорения — тоже. Не подскажите в чем может быть проблема. Интуитивно понятно что что то не так. Но в чем дело?

Кеменов Николай Здравствуйте подскажите, пожалуйста коробка Меган 2 2006 г. в 1, 6, при вскрытии крышки пятой передачи над вилкой включения передачи ещё одна вилка а на вашей ее нет в чем разница и для чего она, заранее спасибо, Николай.

Konstantin Portnov Подскажите как узнать какая на машине коробка передач, Рено Меган 2, 2003г. У меня такая как на видео, хотел знать как разобрать сам механизм выбора передачи, у меня плохо включаются передачи, есть люфт в самом механизме.

Влад Свенцов И последний самый большой подшипник стоит под гайкой 50 какого-то размера не помню который регулирует затяжку этого подшипника он тоже конусной. А почему ты не показали что он там есть

Артур Сініченко всем привет у меня трес корпус коробки скажите от чево ищо подходит коробка машина рено лагуна 2 1, 9 дизель 2004 год пятиступка на коробке эсть наклейка там такое пишет CE JR5 F 820022 1735

Характеристики КПП в разных модификациях Лады Ларгус

Указанные выше модели коробок скоростей имеют различные модификации, предназначенные для установки на определенные машины. Например, КПП JR5 517 устанавливается на авто в кузове фургон с двигателями К4М и К7М. Модель JR5 549 сочетается с двигателем К4М как в пятиместном, так и в семиместном фургоне. Коробка передач JR5 551 работает с восьмиклапанным двигателем на универсале, а модификация JH3 540, как правило, устанавливается в пятиместном Ларгусе с восьмиклапанным двигателем.

Обе модели коробки переключения передач представляют собой корпус из алюминиевого сплава, в который вмонтированы:

  • дифференциал;
  • шестерня главной передачи;
  • картер сцепления.

Внутри корпуса КПП Лады Ларгус располагаются первичный вал с набором ведущих шестерен и расположенный рядом с ним вторичный вал с ведомыми шестернями. Для согласованной работы первичного и вторичного вала на них устанавливаются синхронизационные кольца. Отличие вариаций коробок скоростей заключается в передаточных числах между первичным и вторичным валами. Разница между моделями JH3 и JR5 состоит в конструкции управления сцеплением и переключением передач.

В модели JR5 передача усилия на выжимной подшипник осуществляется гидравлической системой, в которую входят главный и рабочий цилиндры. Управление коробкой скоростей производится двумя тросиками, связанными с ручкой переключения передач. При этом тросики не взаимозаменяемы, каждый из них имеет свое функциональное назначение.

Прежде чем определиться с приобретением КПП, необходимо оценить особенности автомата и механики. Машина с АКПП имеет ряд преимуществ перед механической коробкой передач, однако у нее есть и неоспоримые недостатки.

Достоинства и недостатки АКПП Лады Ларгус

Достоинства Недостатки
Отличная управляемость Дорогой ремонт
Хорошая динамика разгона Частые сбои в работе
Несколько режимов переключения скоростей Высокая стоимость
Удобство управления автомобилем в городских условиях Невозможность завести машину при низком заряде аккумулятора (с толкача)

Поэтому перед тем как купить Ладу Ларгус с АКПП, стоит взвесить все «за» и «против». В частности, необходимо понять, в каких условиях автомобиль будет эксплуатироваться чаще всего.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Механика Рено Аркана 1.6 л JR5

В качестве МКПП на Рено Аркана 1.6 с передним приводом стоит коробка JR5 на 5 передач, которая была разработана непосредственно компанией Renault. Помимо кроссовера, она ставится и на многие другие модели марок Nissan, LADA и Renault.

Конструкция

Данная модель является модернизированной версией предшественницы – JH3. По основным принципам они очень схожи – 2-вальная компоновка и наличие синхронизаторов на всех передачах. КПП объединена с главной передачей и дифференциалом.

Тем не менее, есть и существенные отличия:

  1. Сцепление с гидравлическим приводом, тогда как на JH3 стоял тросиковый. При этом с гидравликой сцепление включается заметно мягче.
  2. В JR5 включение передач происходит посредством 2-х тросов (гибких), в отличие от предшественницы, в которой использована жесткая тяга. Такое решение уменьшило вибрации.
  3. Механика Рено Аркана JR5 в состоянии переварить 200 Нм против 160 Нм у предыдущей.

Маркировка данной трансмиссии находится на картере снизу.

Сам корпус включает 3 элемента:

  1. Картер КПП;
  2. Картер сцепления;
  3. Крышка (задняя) картера КПП.

Как уже говорилось, в конструкции применен гидравлический привод сцепления. При этом рабочий цилиндр и подшипник выключения сцепления сработаны одним узлом, который зафиксирован на картере посредством 2-х болтов.

Для отлива картера механики Рено Аркана и картера сцепления применен сплав на основе алюминия, тогда как задняя крышка штампованная из стали. Для фиксации картера сцепления к картеру трансмиссии использованы винты. В процессе сборки стык между картерами промазывается герметиком с бензомаслостойкими характеристиками. Крепление задней крышки к картеру КПП осуществляется 3-мя болтами.

Первичный вал представляет собой блок ведущих шестерен, что находится в зацеплении (постоянном) с ведомыми шестернями всех скоростей переднего хода.

Форма шестерен зависит от их типа:

  • Заднего хода – прямозубые;
  • Переднего хода – косозубые.

При этом шестерни I, II, III и IV передач механики Рено Аркана сработаны вместе с первичным валом, тогда как шестерня V скорости вращается на валу (свободно). Синхронизатор V передачи располагается на заднем конце первичного вала. А вот вторичный вал выполнен полым внутри, для подвода по нему масла под шестерни (ведомые).

На валу находятся шестерни (ведомые) I, II, III и IV передач с синхронизаторами. А вот шестерня V скорости стоит на шлицах на валу.

Подшипники вторичного вала разные, в зависимости от места расположения:

  1. Шариковый – со стороны крышки.
  2. Роликовый – со стороны картера сцепления. Под ним находится маслосборник для обеспечения потока масла внутрь вала.

Ресурс

Компания заявляет, что ресурс МТ Рено Аркана составляет 250 000 км. Однако если грамотно эксплуатировать коробку и менять масло, она может пройти больше 400 000 км.

Проблемы

Как правило, именно с механическими коробками передач, неприятностей очень немного. Что касается жалоб со стороны шоферов, то они касаются не самой четкой работы, вибрации на ХХ и текущих сальников.
