Блок предохранителей на автомобилях «рено-меган 2

Процесс замены

Конструкция блока под капотом на автомобилях Рено крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Знаете ли Вы как расположены предохранители в вашем авто?

Опрос

  • Да
  • Нет
  • Теоретически

Загрузка …

Процесс замены

Конструкция блока под капотом на автомобилях Рено крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Схема предохранителей

На фото выше представлена схема подкапотного монтажного блока авто 2000 г выпуска модификации классик. Подобные блоки монтируются и на версиях 1997-1998 годов производства.

Здесь разделено обозначение на цифровое и буквенное. Под номерами 1, 2 находятся предохранители. Буквенные кодировки присвоены реле.

В салоне конструкция панели сложнее. Здесь отдельно выведены предохранители. Это сделано по причине их большого количества.Под основным блоком присутствует малый (максимальная комплектация). Здесь также расположены предохранители. Всего элементов 6 штук, но в отдельных версиях количество доходит до 9.За основной частью монтируется блок реле. Модуль содержит переключатели магистралей салонного оборудования и головной оптики.

Что такое предохранители и зачем они нужны

Что такое предохранители? Зачем они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Рено. Сейчас мы постараемся дать ответы на эти вопросы вкратце. Эти элементы предназначены для размыкания электрической цепи, когда сила тока в ней резко увеличивается.

Говоря более понятным языком, компоненты БП необходимы для того, чтобы защитить устройства системы электрического оборудования от поломки в результате короткого замыкания или перегрузки цепи. То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя. И не зря, ведь дешевле приобрести этот элемент в случае его выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т.д.

Замена предохранителей под капотом Рено Меган 2

27.07.2014
  ЭЛЕКТРИКА



Всем Привет! В сегодняшнем посте хочу описать процесс замены предохранителей в монтажном блоке, находящимся под капотом автомобиля Рено Меган 2. Сразу скажу, что сделать это не так просто, как на других автомобилях. В отчете постарался изложить все более подробно в мелочах. Итак начнем!

Заменяем предохранители на автомобиле Рено Меган 2 в следующей последовательности:

1. Снимаем аккумулятор.
2. Снимаем пластиковый держатель жгута проводов, который крепится на верхней части контроллера (смотри фото).

3. Откручиваем 3 торкса T-40 и ключом на 10 мм одну гайку и болт.

4. Отсоединяем 3 разъема от контроллера и убираем его в сторону.

5. Шлицевой отверткой поддеваем пистон крепления жгута проводов и вытаскиваем его.

6. Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.

7. Откручиваем 2 торкса T-30 крепления верхней крышки монтажного блока и снимаем её.

8. Снимаем и отсоединяем 2 разъема (смотри фото).

9. Ключом на 13 мм откручиваем болт крепления платы предохранителей (монтажной платы).

10. Далее, для удобства, рекомендую снять воздушный фильтр.

11. Теперь, шлицевой отверткой выводим из зацепления защелку крепления пластмассового короба, в который вставлена плата предохранителей, с основным пластиковым корпусом.

12. Также шлицевой отверткой выводим из зацепления защелку верхней половины основного пластикового корпуса, с которого до этого мы откручивали крышку, крепящуюся на 2 торксах Т-30 (смотрим фото). Это нужно для того, чтобы легче было вытаскивать плату предохранителей.

13. Ну наконец-то вытаскиваем плату предохранителей. Начинайте тянуть с ближнего к вам угла, а другой рукой подтягивайте вверх, верхнюю часть основного пластикового корпуса (про него я как раз говорил в предыдущем пункте). Делайте аккуратно, потихоньку, покачивающими движениями и она вылезет.

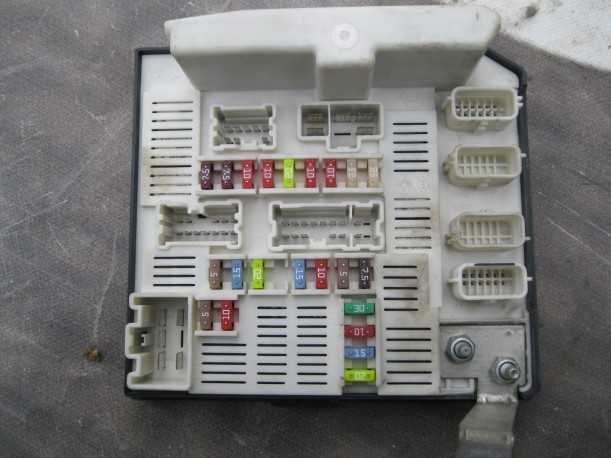

14. Вытащили!

15. Теперь шлицевой отверткой поддевая 2 защелки, вытаскиваем плату предохранителей из пластмассового короба.

16. Для удобства отсоединяем все фишки на плате и меняем предохранители!

Также видим, что внутри основного пластикового корпуса находится еще один блок с предохранителями и теперь вам не составит труда и их тоже поменять.

17. Собираем все в обратном порядке.

Как поменять предохранители и реле в монтажном блоке панели приборов читаем в статье «Предохранители и реле в салоне Рено Меган 2»

Спасибо за внимание!!!

Подкапотное пространство

Второй блок расположен под капотом автомобиля. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Итак, расскажем об основных деталях, которые подвергаются наибольшим нагрузкам и чаще остальных выходят из строя

В первую очередь, стоит обратить свое внимание на ячейку номер 30, которая расположилась поблизости от предохранителя бензонасоса. Здесь установлена деталь белого цвета, который отвечает за работу реле стартера

Если машина глохнет сразу после начала работы, а реле стартера работает исправно, велика вероятность выхода из строя блока штатного бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, располагается в ячейке номер 5 и имеет желтый цвет.

Помимо бензонасоса, в подкапотном блоке расположена группа плавких элементов для наружного освещения. В частности, при отказе работы габаритных огней необходимо подвергнуть извлечению плавкий элемент вилочного типа 10А

Помимо этого, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в блок-фарах

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Можете ли вы самостоятельно заменить блок предохранителей?

Опрос

  • Да
  • Нет

Загрузка …

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Схема БП в автомобиле Рено Меган 2, установленного в салоне

Маркировка Предназначение
С Данный компонент определяет работоспособность вентилятора отопителя системы.
D Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E Отвечает за работу люка крышки.
F Обеспечивает работу системы ABS.
G Этот компонент является многофункциональным и отвечает сразу за несколько устройств:
  • за работу аудиосистемы;
  • устройство омывателя фар;
  • устройство омывателя стекол;
  • прикуривателя;
  • обогрев сидений;
  • сигнализацию.
H Обеспечивает функционирование стоп-сигналов.
L, M Данный компонент обеспечивает работу стеклоподъемников передних дверей.
N Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида.
O Этот компонент обеспечивает функционирование звукового гудка.
P При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R Отвечает за работу климатической установки.
S Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T Обогревает передние сидения.
U Отвечает за одновременную блокировку всех дверей авто.
W Обогревает зеркала заднего вида.
A Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

БП в Рено, расположенный в моторном отсеке

Описание элементов БП

Описание элементов БП

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

БП Рено, расположенный в салоне

Обозначения каждого компонента указаны ниже.

Описание элементов БП

Описание элементов БП

Описание элементов БП

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Электрическая схема расположения элементов на БП, установленном под капотомНазначение компонентов БП, который находится в моторном отсеке
