Проверка состояния рулевого управления

Типичные неисправности рулевой рейки Рено и их признаки

Согласно статистике, слабое место Logan

по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по такимпризнакам :

  • вибрация;
  • сильный стук при движении по неровной поверхности;

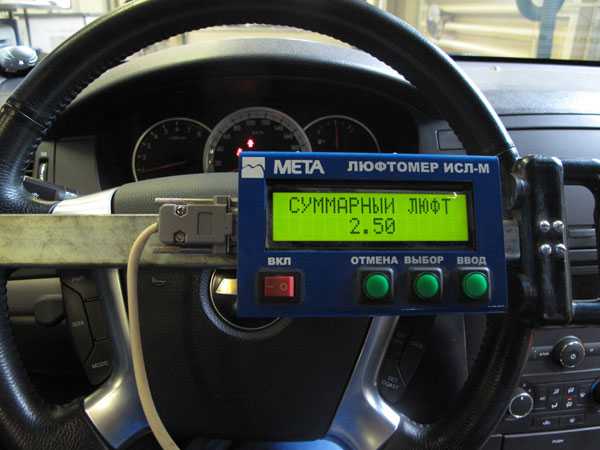

  • увеличенный люфт при вращении руля (особенно справа).

рулевой рейки с гур рено

Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

Каковы технические параметры эксплуатации?

Рулевое управление является чувствительным механизмом и обеспечивает поддержание автомобилем Рено заданного направления. Ремонтировать или выполнять настройку рулевого следует только в специализированных ремонтных станциях, где специалисты обладают не только требуемым опытом, но и необходимым набором инструментов и приспособлений.

В роли основного элемента узла выступает рулевая рейка. Ее задачей является передача усилия от рулевой колонки к тягам и наконечникам, посредством которых осуществляется процесс поворота колес в заданную сторону. Если механизм исправен, то водителем ощущается легкость и точность передачи усилия от руля к колесам.

Наиболее частой неисправностью рейки бывает протечка жидкости, которая циркулирует в системе рулевого благодаря приводу механизма насоса гидроусилителя. В качестве симптома потери уровня жидкости выступает увеличение усилия вращения на рулевом колесе (оно становится тугим).

Чтобы диагностировать неисправность, автомобиль Рено Логан помещают на специальный стенд. В системе создается давление порядка 150-160 атмосфер. По прошествии 10 минут можно определить место, в котором наблюдаются очаги коррозии на штоке рулевой рейки.

Иногда виновниками в неисправности бывают потерявшие герметичность сальники и манжеты. Это случай также требует ремонта механизма. Если коррозии подвергся рулевой вал, то трудозатраты на несколько возрастают. Для этих целей вал демонтируют, шлифуют и в последствии наносят на его поверхность газо-термическое покрытие. Процедура ремонта может длиться на протяжении двух и более суток.

Весьма серьезной неисправностью является появившийся люфт, вызванный выходом из строя крестовины. Иногда причиной люфта становится увеличившийся зазор в самой рейке.

Замена втулки рулевой рейки. 2.

Renault Megane 2008

Возможно, стоило назвать это дополнение замена втулки рулевой рейки часть 1. но. Поглядим.

Все это было затеяно после ремонта передней подвески. Потому как обидно, когда подвеска новая, а на скорости 5-20 км/ч на острых стыках чувствуется, что подбивает в руль, не сильно, не слышно, но я то знаю!))

В интернете вагон и. еще вагон информации о замене втулки на капролоновую в электрорейках разных автомобилях, в том числе на мегане втором. Кто-то пишет про фторопласт. Кидайте в него помидорами! Только капролоновую или капролоктановую, остальные и 5 тыщ не отходят без стука.

Саму втулку изготавливал по чертежу, найденному на просторах сети, однако, после установки стало понятно, что я бы ее бОльший наружный диаметр уменьшил на 0,5 мм, но все уже на месте, если что, в будущем обязательно буду делать меньше:

Если сравнивать, то посередине оригинальная, стояла в рейке, слева — то что продают под ее аналогом, справа — то что изготовили

Разбор сего дела осуществлял так:

1) Ослабляем колесо, домкратим авто, под подрамник подкладываем чурки для того, чтобы авто стояло надежно.

2) Откручиваем колесо, сдергиваем рулевой наконечник со ступицы, снимаем оба хомута пыльника тяги. От тяги откручивать наконечник НЕ НАДО.

3) Вот таким ключом при полностью вывернутом руле налево откручиваем тягу. Резьба обычная, не обратная.

4) Видим втулку, у нее четыре деления и, соответственно, четыре разреза. Так вот на двух делениях есть выстубы для фиксации втулки в рейке. Подковыриваем деления с этими выступами и стараемся загнуть ближе к центру, как бы вовнутрь, после чего легким движением руля вал в рулевой рейки сам выталкивает втулку.

5) Установка капролоновой втулки. Все обильно мажем смазкой. У меня под рукой был литол 24. Берем головку на 22-24 с парой удлинителей и с помощью нее потиконьку вбиваем новую втулку. А вот теперь момент. Я лично проверил втулку после токаря по размерам. И она была с разницей от номинала не более чем на 0,05мм, так вот лезла она в рейку оооочень тяжело. Такое чувство, что было два рывка, как будто она защелкнулась в какой-то паз один раз, потом второй и встала очень жестко. Пока ее забивал(по начала старался ну очень нежно) отломал те самые деления с выступами для фиксации, психанул, в итоге решил что хрен с ней и начал бить не по детски, бил пока дальше она уже идти не смогла. Покрутил рейку в крайние положения, втулка сидит, прокрутить ее на месте, в отличии от старой, не представилось возможным. В общем пригрустнул. боясь, а не вылетит ли втулка из рейки. полез гуглить. Судя по фото, даже если в случае непреодолимой силы втулка вылетит, а для понимания..бил я ее в конце так, как подшипники запрессовывают(ну ладно, ладно, чуть легче))). То вал никуда не денется, угол, на который он сможет отклониться не вызовет сбоев в червячном механизме. Все просто начнет греметь.(Фото из сети)

Как диагностировать неисправность?

Если во время поворота рулевого колеса в вашем Меган 2 слышится потрескивание в районе подрулевых переключателей или индикатор на приборной панели высвечивает ошибку касаемо подушки безопасности «Check AirBag», то это сигнализирует о выходе из строя шлейфа, который подлежит обязательной замене. При неисправности он заменяется целиком (в рыночной сети для модели Меган Меган 2 представлен именно в таком виде). Если приходит в негодность только лента с нанесенными медными дорожками, то ее, возможно, купить отдельно и в последующем заменить. В данной статье мы расскажем как происходит замена подрулевого шлейфа.

Как вариант, аналогичную ленту можно применить от принтера, предварительно приняв меры по ее укорачиванию до требуемой длины. Для полного диагностирования причин, повлекших неисправность, следует произвести демонтаж:

  • подушки «AirBag»;
  • рулевого колеса;
  • шлейфа.

Указанные манипуляции осуществляются на автомобиле Renault Megane 2 только с отключенными клеммами от батареи.

Последовательность выполнения замены

    1. Замена подрулевого шлейфа осуществляется следующим образом: выставляем передние колеса под нулевым градусом вдоль продольной оси и не блокируем рулевое колесо (обеспечиваем его свободный люфт). Приступаем к снятию верхнего и нижнего кожухов на рулевой колонке. Эти детали закреплены тремя винтами, которые выкручиваются с помощью «Torx — ключей» с размером «20». Винты имеют разную резьбовую навивку: крупная — у боковых саморезов, мелкая — у средних. Съем верхнего кожуха выполняем путем поддевания его отверткой и подтягивания вверх. После демонтажа можно увидеть, что он крепится посредством четырех защелок. В аналогичном порядке снимаем кожух с нижней стороны колонки.
  1. Завершив демонтаж кожухов на Renault Megane 2, обеспечиваем доступ к технологическому отверстию сзади. В него вставляем отвертку (лучше с крестообразным профилем) и надавливаем на пружинную защелку. Выполнение этой манипуляции позволяет снять подушку путем подтягивания ее вверх. Здесь следует проявить аккуратность – не сильно дергать за подушку, чтобы не повредить провода к механизму срабатывания пиропатрона.
  2. Далее требуется отсоединить разъемы электропроводки «airbag»: сначала сами фиксаторы, а затем провода. Перед манипуляцией убеждаемся, что клеммы с аккумулятора сняты. Благодаря разноплановой цветовой гамме проводки подушки исключена возможность перепутать разъемы («синий — с синим, зеленый — с зеленым»). Затем отсоединяем оставшиеся разъемы.
  3. Снимаем винт крепления рулевого колеса (также «торксом»). Здесь важным аспектом является отсутствие блокировки руля в момент демонтажа. В противном случае имеется риск повреждения блокиратора, что в последующем сделает невозможной блокировку колес при необходимости такового действия. Руль в Меган 2 демонтирован.
  4. После демонтажа руля аккуратно снимаем медиа-джойстик. Сначала выкручиваем крепящий его винт, а затем сдвигаем конструкцию вверх.
  5. Подрулевой шлейф снимаем аналогичным ключом, но типоразмером на «20», надавливая на него для постепенного разжимания системы хомутов.
  6. После отсоединения крепежа проводки извлекаем подрулевой шлейф, поддев его отверткой.

Рулевая рейка Рено 2: конструкция

Рулевая рейка Рено Меган состоит, собственно, из самой рейки, которая представляет собой вал с зубьями. К этому валу с торцов присоединяются рулевые тяги, наконечники и остальные элементы конструкции. Рулевая рейка 2 — не самое сложное устройство, разобраться в особенностях конструкции не составит труда. Единственное, рулевой рейки 2 потребует определенных знаний и умений, которые имеют обычно только работники специализированного автосервиса. Не зная всех особенностей устройства и обслуживания, ремонт рейки Меган 2 может быть произведен не достаточно качественно и привести к ещё большим поломкам. Профессиональный ремонт будет надёжнее и даст уверенность в стабильной работе реечного механизма.

Порядок замены:

  1. Приподнимаем правое переднее колесо при помощи домкрата и снимаем его.
  2. Отворачиваем гайку рулевого наконечника.
  3. Снимаем наконечник.
  4. Поворачиваем руль в крайнее левое положение, после чего снимаем хомуты, затем пыльники на рейки.
  5. Отворачиваем контргайку наконечника, затем снимаем его и пыльник.
  6. При помощи разводного ключа снимаем тягу, для этого можно подсунуть ключ под нижний рычаг подвески двигателя.
  7. Поворачиваем руль в крайнее положение, чтобы получить доступ к втулке.
  8. Поддеваем ее при помощи длинной отвертки. Для данной операции лучше использовать помощника, чтобы он повернул руль несколько раз вправо-влево, это позволит вытащить ее быстрее.
  9. Устанавливаем новую втулку рулевой рейки Рено 2.

После этого производим сборку в обратном порядке и обязательно едем на развал-схождение.

Реставрационные мероприятия

Для устранения неисправности подрулевой переключатель подлежит разборке.

  • Данную процедуру выполняем за один прием путем отжимания четырех защелок. Наиболее вероятной причиной неисправности шлейфа является его обрыв возле основания обоймы. Убираем круглую пластиковую обойму и освобождаем проводку. Можно перейти непосредственно к ремонтным процедурам.
  • Снимаем пластмассовую панель с ленты, срезаем ее у основания разъема и кусачками удаляем оставшуюся часть держателя, которым оснащен подрулевой шлейф с верхней стороны.
  • Далее очищаем место посадки от пластиковых крошек. Применяя нож и кислотный ФЛЮС, зачищаем (царапаем) медные дорожки. Небольшой щеткой (к примеру, зубной) и очищающим веществом вымываем весь оставшийся ФЛЮС.
  • Наносим на вычищенные дорожки нейтральный ФЛЮС. Прикладываем новую ленту и припаиваем ее по следующему алгоритму: вначале по обоим бокам, а затем каждую из дорожек индивидуально. В районе основания обоймы, где произошел порыв шлейфа, устанавливаем фиксатор и отрезка проволоки (подойдут ножки от резистора). Он должен огибать ленту по кругу. Его край припаиваем к пластиковой части держателя шлейфа.
  • После запайки рекомендуется участки крепления покрыть с помощью суперклея. Подрулевой переключатель отремонтирован. Узел собирается в обратной последовательности.

Замена втулки рулевой рейки Рено 2.

О неисправности данной детали можно судить по нескольким основным признакам:

Сильный люфт, невозможность правильно выставить схождение колес,
Глухой стук в передней части автомобиля на плохой дороге,
Руль не возвращается в нулевой положение на скорости,
Стук при быстром повороте руля влево-вправо на стоянке.

Официальный сервисный центр рекомендует менять рулевую рейку в сборе. Но в данном случае необходимо приготовить от 12 тыс. руб. за не оригинал до 22 000 за оригинальную деталь. Но на самом деле можно существенно сэкономить, если устранить саму проблему, а именно – втулку рулевой рейки Рено 2.

К сожалению, оригинальных запчастей для замены втулки не предусмотрено, поскольку официально она неремонтопригодная. Но можно использовать делать от BMW, артикул 7820 023 188. Она стоит не более 100 рублей, и это совсем немного, по сравнению со стоимостью новой детали.

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Замена выполняется следующим образом:

  1. Транспортное средство выставляется на домкрат со стороны правого колеса.
  2. Гайка рулевого наконечника отвинчивается и демонтируется.
  3. Положение руля ставится до упора влево, и обрезаются хомуты пыльника.
  1. Убирается пыльник с рейки.
  2. Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
  3. Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

  • Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
  • Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.
