Как снять дроссельную заслонку в сценике двигатель к4м

Успокоитель выпускного распредвала

На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.

На каких версиях двигателя Рено К4М применяется успокоитель распредвала?

716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813

Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.

Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.

Мелкие неисправности

При достаточно живучей цилиндропоршневой группе двигатель Рено 1.6 (K4M) способен вызывать хлопоты по части электрики, течей масла и прочим досадным вещам.

На катушках зажигания при длительном их использовании рассыхаются изолирующие резинки, которые надеваются на свечу. Начинаются пропуски зажигания.

Купить катушки зажигания для двигателя Рено 1.6 К4М вы можете на сайте компании «АвтоСтронг-М».

Топливные форсунки долговечны, но могут засоряться, что устраняется ультразвуковой чисткой.

Течи масла по сальнику коленвала, из-под клапанной крышки или по ее крепежным болтам, а также по резиновой прокладке поддона являются довольно обычным явлением. Также помпа двигателя K4M может дать течь.

Если двигатель начинает вяло и с запозданием реагировать на акселератор, то надо диагностировать датчик абсолютного давления во впуске.

Если мотор К4М дергается при трогании, наблюдаются провалы в тяге, то неисправности могут быть обнаружены в бензонасосе – либо его моторчик изношен, либо забита сетка топливоприемника. Также виновником могут быть неисправные свечи зажигания или катушки.

А вот если двигатель K4M не заводится и отсутствует искра на катушках, то обычно неисправность заключается в неисправности датчика положения коленвала. Бывает, двигатель Рено не заводится из-за ослабления клеммы на стартере или из-за выгорания клеммы бензонасоса или поломки его моторчика.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Проблемы и надежность двигателя Renault 1.6 (K4M)

Большая компания Renault создает подходящие двигатели для всех регионов, в которых представлены его автомобили. Если европейские модели давно перешли на турбомоторы и даже электротягу, то бюджетные автомобили марки Renault, такие как Logan, Sandero и Duster довольствуются «проверенными временем» атмосферными двигателями. Такими как, например, 1,6-литровый атмосферник K4M.

Выбрать и купить контрактный двигатель Renault 1.6 (K4M) вы можете в нашем каталоге силовых агрегатов.

Двигатель Рено 1.6 (K4M) проходит проверку временем с 1999 года. Вообще этот двигатель пришел на смену агрегату K7M, имеющему такой же рабочий объем. Оба двигателя на долгие годы стали единственной движущей силой бюджетных Рено московской, а затем и тольяттинской сборки.

На нашем YouTube-канале вы можете посмотреть разборку двигателя Рено K4M, прибывшего из Европы. Его сняли его с Рено 2 2007 года с пробегом 170 000 км.

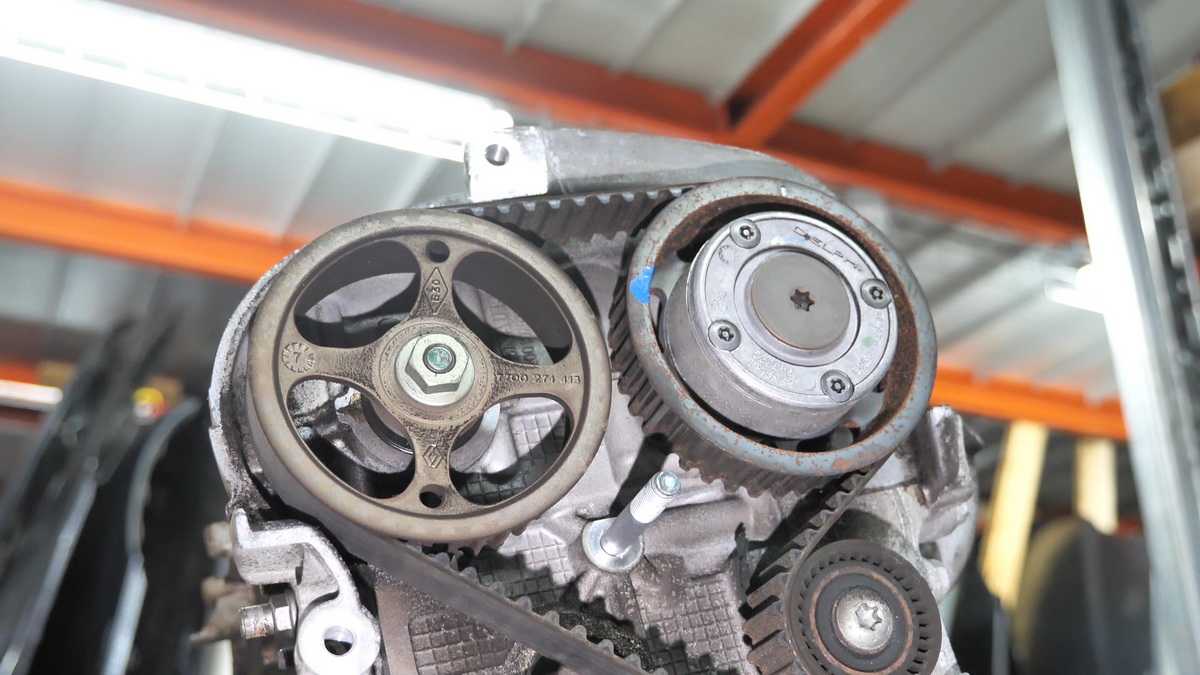

Среди модификаций двигателя Рено 1.6 K4M есть версии с фазовращателем. Он установлен на впускном распредвале, управляется отдельным клапаном, место которому нашлось прямо в ГБЦ.

Двигатель Рено 1.6 (K4M) обычно не доставляет проблем. Этот двигатель действительно надежный и неприхотливый. Главное, не снижать планку в уровне обслуживания и качестве используемых расходников. Элементарная экономия на сервисе может привести к выходу двигателя из строя.

Если не экономить на обслуживании этого двигателя, он запросто пройдет и 400 000 и 800 000 км. Опыт эксплуатации даже на сомнительном топливе и в сложных условиях стран СНГ показывает, что 1.6-литровый двигатель Рено может запросто выдержать весьма серьезный пробег. Однако с мотором K4M все-таки случаются небольшие непрятности. Сейчас и поговорим о них.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие дроссельного узла с электрическим приводом

Дроссельным узлом с электроприводом управляет шаговый двигатель по сигналу от ЭБУ в зависимости от положения электрической педали акселератора

Снимаем крышку корпуса воздушного фильтра

Поддеваем плоской отверткой наконечник трубки подвода паров топлива к дроссельному узлу

Извлекаем наконечник трубки из отверстия корпуса дроссельного узла

Нажимаем на запорный элемент фиксатора колодки проводов блока управления дроссельной заслонкой

Поддев шлицевой отверткой фиксатор колодки проводов

Отсоединяем колодку от разъема блока управления дроссельной заслонкой

Головкой Е-8 с удлинителем откручиваем винт правого крепления корпуса воздушного фильтра к крышке головки блока цилиндров

Откручиваем болт левого крепления

Вынимаем винты из отверстий корпуса фильтра и крышки головки блока цилиндров

Сдвигаем с патрубка узла корпус воздушного фильтра и располагаем его между щитком передка и катколлектором

Головкой на 8 откручиваем болт крепления ресивера к дроссельному узлу

Откручиваем болт правого крепления дроссельного узла к крышке головки блока цилиндров

Откручиваем болт левого крепления

Вынимаем патрубок дроссельного узла из отверстия ресивера и снимаем дроссельный узел.

Отверткой поддеваем резиновое уплотнительное кольцо и вынимаем его из проточки патрубка узла

Также снимаем резиновое кольцо с другого патрубка

Собираем дроссельный узел с новыми уплотнительными кольцами в обратном порядке.

Перед установкой корпуса воздушного фильтра проверяем состояние резиновой втулки в соединении корпуса со штуцером крышки головки блока цилиндров.

При надевании корпуса воздушного фильтра на патрубок дроссельного узла обеспечиваем соединение втулки 1 корпуса со штуцером 2 крышки головки блока цилиндров.
