Как отремонтировать насос гидроусилителя руля (гур)

Как отремонтировать насос ГУР своими руками

Перед тем, как начать разбирать устройство, необходимо проверить, есть ли в системе воздушная пробка, которая мешает движению жидкости. Именно из-за воздушной пробки чаще всего появляются неполадки в гидравлических системах. То есть, первым делом прокачиваем ГУР. Если после этого причины не исчезли, то приступаем к демонтажу гидрача, его разборке и ремонту деталей системы.

Последовательность ремонта:

  1. Делаем полную очистку от грязи. При этом следить, чтобы грязь не попал в шланги.
  2. Снять приводной ремень.
  3. Сливаем масло настолько, насколько это возможно.
  4. Теперь надо поставить метку на валу ГУР относительно эластичной муфты (для этого придется залезть под машину). С помощью шестигранника открутить вал руля.
  5. Демонтируем рулевые тяги. Чтобы это сделать, надо левую сторону автомобиля приподнять домкратом и снимаем колесо. Обычно, чтобы снять тяги, надо использовать спецсъемник. Но, в данном случае сделать это можно без съемника.
  6. Берем торцевой ключ на 15 и ослабляем болты крепления ГУР к лонжерону. Это проделывается со стороны арки крыла. Выкручиваем 2 болта полностью, один оставляем на месте.
  7. Теперь, то, что осталось в шлангах, необходимо слить. Для этого подставляем разрезанную пустую канистру или другую емкость.
  8. Когда жидкость из шланг вытекла, надо заткнуть их тряпками.
  9. Теперь надо открутить оставшийся один болт. Одной рукой выкручиваем, второй — держим устройство гидрача.
  10. Аккуратно, не спеша вынимаем насос.

Когда насос снят, приступаем к его разборке

Сначала осматриваем, не разбит ли корпус, есть ли коррозия металла. В процессе разборки, обычно, причина поломки выясняется. Далее, разбираем на составные части насоса.

Как разобрать насос гидроусилителя руля:

  1. Стопорное кольцо держит подшипник. Это кольцо надо снять с помощью съемника.
  2. Выкрутить болты крепления задней крышки. Крышку снимают с помощью шлицевой отвертки. Снимать надо аккуратно, чтобы лопасти не вылетели и корпуса насоса.
  3. Кто не запоминает расположение с первого раза, тем рекомендуется взять чистые листы формата А4, сделать на них нумерацию и разложить их. В процессе разборки, детали выкладывают на эти листы в определенном порядке. Также надо запомнить, что лопасти закругленной частью потом надо установить наружу.
  4. Теперь надо снять пластину и детали под ней.
  5. После этого приступаем к снятию вала. Его надо аккуратно выбить, для этого можно использовать латуниевый молоток или резиновый, который используют мастера-плиточники.
  6. Со снятого вала надо выпрессовать подшипник.
  7. Если проблема была в подшипники, то есть, он может подклинивать, или рассыпался, или просто туго вращается, то запрессовываем новый подшипник.
  8. Кроме подшипника, надо проверить все детали устройства и при необходимости заменить их.
  9. На этом этапе, когда вышедшие из строя детали заменены, надо собрать устройство усилителя руля.

Признаки неисправностей насоса ГУР

Хотя устанавливаемые шиберные и пластинчатые насосы в конструкцию гидроусилителя руля не так часто ломаются, все же рассмотрим каковы признаки и как продлить срок службы насоса.

Продлить срок эксплуатации можно следующими действиями:

  1. Менять вовремя жидкость. Мало кто меняет масло в гидроусилителе, но оно устаревает и теряет свои свойства. Поэтому делать это необходимо.
  2. Следить за уровнем жидкости в бачке ГУР.
  3. Стараться не крутить руль при неработающем ДВС. Если жидкость в системе гидроусилителя не движется, то насос перегревается. Масло не движется, если крутить много раз с заглушенным двигателем.
  4. При замене масла, следить чтобы не попал мусор.

При соблюдении правил эксплуатации, ГУР служит долго. Периодически проверять уровень масла. При доливе жидкости, доливать только такой же марки.

При обнаружении признаков неполадок в работе системы гидроусилителя, следует не ездить быстро и дальние расстояния, пока причины не будут устранены.

Признаки проблем с ГУР:

  1. Если появились трудности с поворотом руля на холостых и на малых оборотах. На больших оборотах проблем с поворотом руля нет.
  2. Если обнаружили течь жидкости из системы усилителя руля.
  3. Если во время вращения рулевого колеса стали слышны посторонние звуки.
  4. Если слышен свист или гул подшипника. Если подшипник снять, то при качении шкива будет люфт.

Как появился гидроусилитель руля автомобиля

Самый первый усилитель руля, о котором чаще всего вспоминают специалисты, появился еще в 1823 году, изобретенный Робертом Гюрней. Впервые о гидравлическом усилителе рулевого механизма в СССР заговорили еще 1950 году, а в 1958 году его впервые установили на автомобиль высокого класса (премиальный по современным меркам) ЗИЛ-111. Чаще всего этот автомобиль использовали для транспортировки первых лиц государства СССР, комфорт должен был быть соответственным.

Сегодня же гидроусилитель рулевого управления можно встретить в любом автомобиле, даже самой простой базовой комплектации. В некоторых автомобилях могут установить электроусилитель руля или же гидроэлектроусилитель, но вот обычный гидроусилитель руля остается самым распространенным. С тем как менялись автомобили и их устройство, инженеры дорабатывали ГУР, его устройство и характеристики. Рассмотрим более подробно устройство и принцип работы механизма.

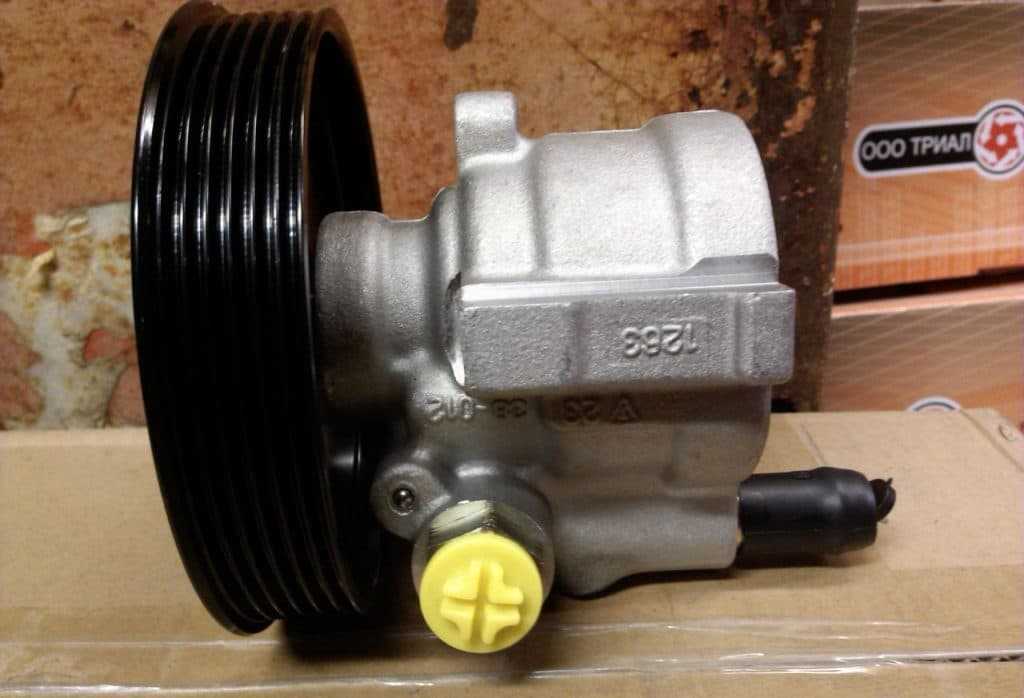

Насос гидроусилителя руля в Рено

Насос рулевого гидроусилителя является частью, которая включена в механизм рулевого колеса автомобиля, а предназначается он для нагнетания жидкости и обеспечения ее циркуляции в механизме руководства рулем. Сегодня мы подробнее поговорим о насосе рулевом гидроусилителе для машин Рено Логан.

Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

  • Что собой представляет гидроусилитель?
  • В чем заключается принцип действия ГУР?
  • Что такое насос рулевого гидроусилителя?
  • Как правильно проводится установление гидроусилителя на транспортное средство Рено Логан?
  • Как правильно ремонтировать насос рулевого гидроусилителя на машине Рено Логан?

Устройство гидроусилителя руля

Конструктивно система гидравлического усилителя в автомобиле состоит из следующих элементов:

  1. Насосный механизм. Этот узел используется для поддержания необходимого уровня давления и обеспечения эффективной циркуляции смазочной жидкости по магистралям системы. Насос устанавливается на силовом агрегате в моторном отсеке. Его активация начинается в результате воздействия ременной передачи от коленчатого вала. В основном на ГУРах устанавливается оборудование пластинчатого типа.
  2. Распределительное устройство. Представляет собой высокоточный механизм, использующийся для направления потоков смазочного вещества в определенную полость гидравлического цилиндра, а затем в расширительный резервуар. Данный элемент монтируется на компонентах рулевого приводного устройства или на валу самого механизма. В зависимости от производителя авто, распределители бывают осевыми и роторными. В первом случае подвижный элемент выполнен в виде золотника и перемещается поступательно, во втором — вращается.
  3. Гидравлический цилиндр предназначен для проворачивания колес под воздействием поршня и штока. Сам механизм монтируется в рулевую систему либо встраивается между компонентами приводного устройства и корпусом.
  4. Расширительный резервуар — бачок, в котором собирается смазочная жидкость. Данная емкость оборудуется фильтрующим устройством и щупом для диагностики уровня расходного вещества. Смазочный материал предназначен для обработки всех элементов повышенного трения. Также он используется для передачи усилия от насосного механизма к гидравлическому цилиндру.
  5. Соединительные магистрали повышенного давления. Используются для циркуляции смазочной жидкости между насосным устройством, распределительным узлом и гидроцилиндром. С помощью патрубков соединены все основные элементы системы. Из расширительного резервуара в насосный узел и из распределительного устройства в бак смазка подается по магистралям пониженного давления.

Пользователь Павел Ковалев подробно рассказал об устройстве и принципе действия системы гидравлического усиления руля.

Можно ли ездить, если ГУР гудит?

Система гидравлического усиления не блокирует работу рулевого колеса, поэтому использование автомобиля при гуле допускается. Просто для прокручивания руля придется прилагать больше усилий, а управление не будет таким комфортным и удобным. Использование авто допускается и при течи смазочного материала. Но это все нежелательно делать, чтобы полностью не вывести систему ГУР из строя.

По конструкции данный узел, грубо говоря, представляет собой продолжение рулевой рейки без усилителей. Имеется два вала, один из них идет от руля, а другой — к колесам авто. Между собой они сцеплены посредством червячной передачи. Если смазочное вещество полностью выйдет из системы или сломается насосный механизм, у водителя все равно останется возможность управления над машиной. Само сцепление между валами не разорвется.

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

В случае когда принято решение делать насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

  • нужен ключ на «12», а также головки на «14» и «24»;
  • потребуется съемник для стопорных колец;
  • заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
  • обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
  • для откачивания масла из бачка нужен большой шприц и емкость;
  • очистить верстак и покрыть его чистым картоном для разборки насоса;
  • подготовить мелкую наждачную бумагу и ветошь для протирки.

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

  1. Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.
  2. Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.
  1. Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.
  1. Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
  2. Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
  3. Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
  4. С помощью съемника убрать стопорное кольцо подшипника.
  5. Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки

Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу.

Снять пластину и все детали находящиеся под ней.
Выбить вал, осторожно постукивая при этом отверткой.

  1. Выпрессовать подшипник с вала насоса.
  1. Поменять негодный подшипник на заранее подготовленный.
  1. Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.
  1. Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:

Способы улучшения системы гидроусилителя

Кроме того, что нужно просто открутить насос, а потом установить новый, существует еще несколько обязательных процессов. В первую очередь, это создание вакуума в гидравлической системе, ведь в противном случае она будет функционировать с перебоями, либо вообще не работать. Также, в обязательно порядке, следует восстановить потери гидравлической жидкости, часть которой вытекла во время откручивания шлангов. Конечно, эффективнее заливать жидкость в работающий автомобиль, но в данном случае это является невозможным, так как при смене насоса аккумулятор отсоединен.

Для того, чтобы повысить температуру гидравлической системы, можно с помощью обычного фена

Однако тут также следует соблюдать осторожность, ведь существует риск перепалить трубки

Таким же способом можно увеличить температуру и гидравлической жидкости.

При выборе жидкости нужно внимательно изучать маркировку на этикетке, чтобы подобрать наиболее оптимальный вариант для своего автомобиля.

Как уже отмечалось выше, после отсоединения шланга от ГУРа, его нужно опустить в емкость. Легче всего использовать в качестве емкости обычную бутылку.

Далее, заливаем вытекшую жидкость обратно в бачок, а трубку опять помещаем в бутылку. Затем нужно прокрутить стартер, чтобы гидравлическая жидкость прогналась по системе и вновь вылилась в бутылку. Проделываем эту операцию несколько раз.

После этого, присоединяем трубку с бачком, снова прокручиваем стартер, чтобы жидкость вновь прогналась по системе, желательно параллельно влево и вправо двигать рулем, чтобы разработать гидравлику после застоя. Категорически не рекомендуется запускать двигатель ведь скорее всего из-за высокого давления гидравлическая трубка сорвется и произойдет полная утечка жидкости.

На этом процесс замены и модернизации насоса гидроусилителя завершен. Нужно собрать всю систему обратно и проследить, чтобы бочок с гидравлической жидкостью был заполнен до максимума. Далее стоит завести двигатель, и проехать на автомобиле несколько кругов.

Во время езды, желательно, при поворотах максимально проворачивать руль, чтобы точно убедится в отсутствии неполадок. Также, можно попросить другого человека проследить за передними колесами во время поворота руля, ведь со стороны лучше заметны неисправности системы.

Гидроусилитель руля: что это и из чего состоит

Гидравлический усилитель руля – часть рулевого механизма, которая облегчает управление машиной при повороте, наезде на неровности дороги. Гидроусилитель снижает усилия, которые прилагает водитель на рулевое колесо во время движения. При наличии исправного гидроусилителя водителю гораздо комфортнее ездить, меньше нагрузка на руки, легче процесс парковки.

Составляющие ГУР:

  • Насос. Основная часть системы. Ремень, соединяющий усилитель с коленвалом, приводит в действие насос, поэтому весь механизм работает при повороте;
  • Распределитель. Насос под высоким давлением подает масло в распределитель, чувствительный к уровню и степени загрязнения масла. Если рулевые тяги находятся по бокам рейки, то поршень — по центру корпуса. Может быть другой тип распределителя. Когда поршень находится сбоку, а тяги по центру рейки;
  • Рулевой механизм;
  • Рулевая сошка. Она же соединительная тяга. Основная часть механизма, которая выполняет функцию передачи усилия от вала сектора к продольной тяге;
  • Соединительные шланги. Отвечают за циркуляцию жидкости по всему механизму. Соединяют бачок с гидравлической жидкостью с насосом, распределителем и гидроцилиндром;
  • Бачок для гидравлического масла. Из бачка масла попадает во все составляющие механизма, смазывая все детали, а затем возвращается в резервуар.

неисправностей ГУРа

Выявить неполадки с насосом достаточно просто

Вот основные признаки, на которые необходимо обратить внимание:

  • Водителю требуется значительно больше усилий для того, чтобы повернуть руль при движении на небольшой скорости. Ещё больше усилий требуется, если автомобиль стоит и двигатель работает на холостых оборотах. Но после разгона эти проблемы исчезают.
  • При повороте руля появляется характерный скрип, который хорошо слышен даже в кабине.
  • Подшипник ГУР на холостых оборотах начинает издавать тонкий свист, который может пропадать при наборе скорости.
  • При выезде со стоянки на асфальте видны пятна жидкости ГУР, а на самом насосе и трубопроводах видны характерные потёки.

Основная информация

Рулевой гидроусилитель или, как его сокращенно называют ГУР, является гидравлической системой транспортного средства, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Рено Логан, таких как:

  • Высокая информативность;
  • Небольшие затраты топлива;
  • Удобство регулировки технических характеристик руководства;
  • Высокий уровень надежности.

ГУР руля для автомобилей марки Рено включает в себя такие основные элементы:

  • Цилиндр. При помощи цилиндра проходит преобразование давления жидкости в передвижение поршня и штока.
  • Насос. Благодаря этому устройству обеспечивается циркуляция функционирующей жидкости и давления.
  • Масло, которое передает сопротивление от насоса к цилиндру, а также смазывает все пары.
  • Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимый цилиндр или же назад в бачок.

Насос гидроусилителя руля считается высокотехнологическим агрегатом, нагнетающим жидкость, под определенным давлением, в механизм руля и создает циркулирование жидкости в механизме руководства рулем. Сегодня довольно распространен пластинчатый насос рулевого гидроусилителя, потому как благодаря его низкой чувствительности к изнашиванию поверхностей и высокому коэффициенту полезного действия.

Установление гидроусилителя руля на Рено является просто необходимым, потому как с помощью этого оборудования обеспечивается поворот руля. А благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.

Проведение ремонта насоса

Из-за активного использования и больших нагрузок насос ГУР довольно часто нуждается в ремонте.

Для начала давайте рассмотрим основные причины, по которым насос гидроусилителя может сломаться:

  • Неправильный монтаж, обслуживание или системы;
  • Вытекание жидкости из системы;
  • Завоздушивание системы;
  • Накопление пыли и грязи в системе;
  • Перегревание насоса;
  • Использование неправильно подобранной жидкости;
  • Перегибание масляных магистралей системы;
  • Несвоевременное проведение замены жидкости.

Сложность проведения ремонта заключается только в том, что насос гидроусилителя руля для автомобиля марки Рено не разбирается, а значит, в нем нет никаких крышек или стопорящих колец, но ремонтировать насос все же можно. Для начала нужно снять и разобрать насос гидроусилителя по инструкции, которая прилагается к комплекту. После этого нужно тщательно почистить его от грязи и пыли, а также осмотреть для обнаружения причины поломки. Причиной поломки может стать износ сальника, в таком случае его нужно заменить. При установлении сальника может нужно будет доработать валик.

Или же можно закрепить подшипник в середине насоса гидроусилителя руля при помощи загнутых краев корпуса. После завершения ремонта нужно собрать насоса гидроусилителя насоса в обратном порядке

Обратите внимание на то, что после проведения ремонта новые детали могут создавать некий шум, но это всего на всего притирка новых деталей. После проведения ремонта обязательно замените жидкость рулевого гидроусилителя

Источник

Снятие, осмотр и установка рулевой колонки Renault Megane

Снятие, осмотр и установка рулевой колонки

На моделях, оборудованных подушкой безопасности, см

Предосторожности, приведенные в Главе Бортовое электрооборудование.

СНЯТИЕ

1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе Электрооборудование двигателя).

Если автомагнитола в Вашем автомобиле закодирована, прежде чем отсоединять кабель массы от батареи убедитесь, что у Вас есть ключевой код.

2. Снимите рулевое колесо как описано в Разделе Снятие и установка рулевого колеса.
3. Снимите сборку комбинированных переключателей (обратитесь к Главе Бортовое электрооборудование).

4. Отверните винты крепления и снимите панель отделки рулевой колонки (обратитесь к сопроводительной иллюстрации).

5. Проследите проводку от замка зажигания, выпуская ее из скоб и стяжек, и отключите разъемы (обратитесь к сопроводительной иллюстрации).

6. Отверните два болта, крепящие верхнюю часть рулевой колонки к приборной панели (обратитесь к сопроводительной иллюстрации).

7. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки.
8. Работая под автомобилем, выпустите крепежную скобу (где имеется) и отогните защитный резиновый чехол, чтобы получить доступ к нижнему универсальному шарниру вала рулевой колонки. Краской или маркером нанесите на универсальный шарнир и шестерню рулевого механизма метки. Ослабьте и снимите гайку и болт зажима, крепящего шарнир к шестерне.

На автомобилях, оборудованных подушкой безопасности, прежде чем снимать вал колонки, поместите колеса в положение “прямо” и заблокируйте рулевое колесо с помощью подходящего инструмента. Если не сделать этого, блок контакта проводки подушки безопасности будет поврежден.

9. Работая в салоне, отверните четыре крепежные гайки/болта рулевой колонки (обратитесь к сопроводительной иллюстрации). Отсоедините рулевую колонку от приборной панели, затем выведите ее из креплений. На моделях, оборудованных рулевым гидроусилителем, отделите нижний защитный чехол вала колонки от переборки.

10. Отцепите универсальный шарнир от шестерни рулевого механизма и снимите сборку колонки (обратитесь к сопроводительной иллюстрации).

ОСМОТР

1. Нижняя часть промежуточного вала колонки имеет ударогасящий телескопический участок. В случае лобового столкновения этот участок складывается, что защищает водителя от удара о рулевое колесо. Перед установкой рулевой колонки сравните длину промежуточного вала с данными, приведенными в Спецификациях (обратитесь к сопроводительной иллюстрации).

Если вал оказался короче, сборка рулевой колонки подлежит замене. Если при установке колонки стяжной болт не входит свободно в основание вала, это также означает повреждение промежуточного вала.
2. Проверьте вал рулевой колонки на наличие люфта во втулках; осмотрите универсальные шарниры на износ и наличие повреждений. При обнаружении таковых, замените рулевую колонку.
3. Осмотрите резиновый чехол/защитную крышку рулевой колонки на наличие повреждений и замените их, если необходимо.

УСТАНОВКА

1. Выведите сборку рулевой колонки в рабочее положение. Соедините универсальный шарнир с шестерней рулевого механизма, совместив метки, сделанные до снятия.

2. Установите и затяните крепежные гайки/болты рулевой колонки. На моделях с рулевым гидроусилителем установите защитный чехол рулевой колонки в переборку (обратитесь к сопроводительной иллюстрации).

3. Работая под автомобилем, установите стяжной болт универсального шарнира и затяните его приведенным в Спецификациях усилием. Переместите защитную крышку в рабочее положение и (где необходимо) прикрепите ее новой скобой. Опустите автомобиль на землю.
4. Установите два болта, крепящие верхнюю часть колонки к приборной панели, и затяните их надежно. Установите панель отделки колонки.
5. Убедитесь, что проводка замка зажигания проложена правильно, затем подключите ее к главному жгуту проводов.
6. Установите сборку комбинированных переключателей как описано в Главе Бортовое электрооборудование. На моделях с подушкой безопасности установите также ее контактный блок.
7. Установите рулевое колесо как описано в Разделе Снятие и установка рулевого колеса и подсоедините к аккумулятору отрицательный провод.

Видео про «Снятие, осмотр и установка рулевой колонки» для Renault Megane

Замена крестовины рулевой колонки на Рено

рулевой рейки Renault Megane 2

Снятие рулевой рейки К9К 1.5Dci Рено 3

насоса ГУР (пошаговая инструкция)

Чтобы осуществить демонтаж насоса гидроусилителя и самостоятельно отремонтировать его, необходимо выполнить такие действия:

Слегка отпускаем осевой болт, крепящий насос к скобе, применяя отверстие, которое есть в шкиве. Полностью откручиваем стопорную гайку натяжителя, после чего демонтируем ремень.

С помощью шприца откачиваем из бака гидравлическую жидкость. Поворачиваем рулевое колесо вправо-влево до упора, чтобы смазочная жидкость полностью вышла из системы. Проделайте это несколько раз до полного очищения трубопроводов.

Ослабляем хомут на шланге, идущем от расширительного бака. Затем снимаем данный трубопровод.

Откручиваем болт, крепящий шланг высокого давления, который идет в систему от насосного агрегата.
Вынимаем осевой болт, который крепит к скобе насос, и вставляем вместо него отвертку либо металлический прут, подходящий по диаметру, чтобы застопорить шкив. Далее откручиваем гайку, что крепит шкив насоса.

Вытаскиваем освобожденный насос вверх и кладем его на специально подготовленное место. Удаляем с корпуса аппарата масло и грязь.
При помощи съемника убираем стопорное кольцо подшипника.
Откручиваем крепежные болты задней крышки
Аккуратно поддеваем ее небольшой отверткой и демонтируем, контролируя, чтобы из корпуса не выпали лопасти ротора.

Вытаскиваем лопасти и кладем на заранее приготовленные пронумерованные бумажки, чтобы во время сборки ничего не перепутать.

Внимание! Запомните расположение лопастей в собранном виде

Необходимо, чтобы в процессе установки в корпус закругленная зона данных лопастей была повернута наружу.
Снимаем пластину и все детали, которые под ней находятся.
Выбиваем вал, осторожно постукивая отверткой.

С вала насоса выпрессовываем подшипник.

Меняем негодный подшипник на предварительно подготовленный.
Проверяем детали насоса на наличие износа и дефектов
Чистим поверхности от шероховатостей и грязи. Как утверждают специалисты, простая чистка внутренних деталей способна уменьшить зазоры и пролить работу данного агрегата без замены каких-то компонентов.
Сборку проделываем в обратной последовательности

Обязательно замените сальник, уплотнительные кольца, а также шайбы на новые, подготовленные заранее.

Рулевой редуктор УАЗ буханка, устройство и работа

Существует в автомобиле механизм, который придумали еще в самом начале автомобилестроения – это рулевой редуктор.

Главное предназначение этого механизма такое же, как у известного всем усилителя руля, а именно, помогать водителю поворачивать руль, компенсируя сопротивление колес.

Данный механизм сделан как отдельный агрегат рулевой системы. Состоит он либо из зубчатых колес, либо представлен в форме червячного вала.

Механизм работы и устройство редуктора

Устройство рулевого редуктора УАЗ

Данный текст будет посвящен общему принципу работы редуктора, и разборе данного механизма на конкретном примере, а именно на знаменитой машине “УАЗ 469” или как его еще называют – “буханка”.

Начнем с того что, подавляющее большинство редукторов, если не все, сделаны из цельного чугуна и сварены при помощи стали. Использование именно этих материалов дает необходимые параметры жесткости и прочности этому механизма, ввиду специфики его устройства.

Под запаянным чугуном находятся довольно простые элементы передачи: зубчатые колеса, валы, подшипники, ремни, шестерни и т.д. Также возможны комплектации, в которых предусмотрено расположение смазывающего элемента внутри механизма.

Он входит в комплектацию абсолютно всех современных автомобилей с системой редуктора на руле, в том числе и в УАЗ 469 (буханка). Эти системы предполагают передачу крутящего момента при помощи червячной передачи, состоящей в основном из специального винта-червяка и зубчатого червячного колеса.

Так называемый “червяк” установленный в редукторе “УАЗ 469”, сделан в качестве литой детали из прочнейшего сплава.

Внешне он выглядит как сердцевина во всем известной мясорубке, говоря же с использованием терминов, резьба на червяке выполнена в трапецеидальной форме.

Зубчатые колеса для редукторов такой мощности, как в УАЗ 469 буханка делают из прочных материалов, обычно это либо чугун, который не рвется под большим усилием, либо прочный сплав стали, из них сделан сердечник.

Зубья же делают из специальных антифрикционных материалов повышенной прочности.

Червячная передача наиболее эффективна в машинах, где предполагаем высокий показатель крутящего момента в сочетании с небольшой угловой скоростью.

Преимущества и недостатки рулевого редуктора

К плюсам, которые имеет редуктор автомобиля УАЗ 469 относятся четыре фактора:

  1. Самоторможение;

Высокий коэффициент придаточного отношения, притом, что используются всего две детали;

Довольно небольшой уровень шума, создаваемый при работе механизма;
Плавный ход.

Схема рулевой редуктор УАЗ

Также существенным преимуществом редуктора червячного типа, если сравнивать его с зубчатым является то, что контакт между звеньями осуществляется по всей длине линии, а не в одной точке, как у зубчатого. Также огромным плюсом является компактность червячного механизма, это притом, что передаточное отношение идентично у обеих систем.

Что касается минусов, то они довольно существенны:

  1. Такой редуктор имеет высокий уровень износа;
  2. Он выделяет большое количество тепла, ввиду большой силы трения деталей;
  3. Механизм довольно часто заедает;
  4. А также вырабатывает сравнительно низкий КПД.

Чтобы механизм меньше заедал и меньше изнашивался, его нужно постоянно регулировать, ухаживать за ним, и необходимы соблюдения всех нюансов при сборке

Однако и в этом случае, полностью избавиться от недостатков не получится, даже если брать во внимание более новую машину “УАЗ патриот”

Нюансы ремонта и износа редуктора

В нашей жизни ничто ни вечно, как бы печально это ни звучало. Любой, даже самый надежный механизм выходит из строя, ломается и хорошо если после этого, подлежит ремонту. Червячный редуктор, установленный на УАЗ буханка или Патриот не исключение.

Самая частая неприятность, с которой сталкиваются владельцы автомобиля с этим рулевым механизмом – это протекание редуктора. Течь он может по двум причинам:

  • Коррозия первичного вала;
  • Протекание сальника.

В обоих случаях главным симптомом “болезни” является потекшее мало, которое можно обнаружить непосредственно под вашим УАЗ 469 буханка. Но сложность ремонта будет разной. В первом случае придется шлифовать вал и провести операцию термонапыления. Вторая проблема решается легче, придется просто поменять прокладки и манжеты на сальнике, старые, можно будет просто выкинуть.

Еще одна проблема в редукторах на УАЗ буханка и Патриот – это ощущение, что руль стал туго проворачиваться. В этом случае придется посетить ближайшее СТО, где вам измеряют уровень прилагаемых усилий при повороте руля, и вынесут вердикт. Собственными руками лучше не проводить, ведь нужна специальная аппаратура и конечно, знания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
