Как снять стартер на рено двигатель к4м

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход топлива — город 10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике – 400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации. По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru

Демонтаж

Стартер Рено Меган 2 с двигателями 1,4 и 1,6л находятся в специальной полости рядом с двигателем. Расположен между воздушным фильтром и впускным коллектором. Доступ к нему довольно проблематичен. Так же для работы могут потребоваться специальные инструменты с удлинителем. Если есть сомнения в компетенции , то лучше доверить выполнение данных работ специалистам. Перед тем как снять стартер необходимо отсоединить контакты от втягивающего реле, затем этот же жгут проводов отключается от коллектора. Для этого понадобиться набор ключей с головками Torx. Затем при помощи шестигранных ключей откручиваются болты, фиксирующие корпус устройства. Если после проверки необходима замена стартера, то установка новой детали происходит в обратной последовательности.

Если неисправен бендикс стартера, то есть возможность его отремонтировать. Для этого нужно сперва очистить его от накопившейся грязи. Для этого можно использовать бензин или уайт-спирит.

Определение неисправностей.

Перед тем, как демонтировать стартер Рено Меган 2 необходимо точно убедиться, что проблема в запуска кроется именно в этой детали. Проворачиваем ключ в замке зажигания и внимательно слушаем какие звуки издает мотор. Если на панели приборов стрелки пришли в движение и загорелись лампы, но когда двигатель начинает раскручиваться – все гаснет, то вероятно неисправен аккумулятор, поскольку напряжения не хватает для старта. Если панель приборов работает исправно, но при повороте ключа слышно только щелчки, то скорее всего проблема со стартером. Необходимо позвать помощника, чтобы он внимательно посмотрел на работу мотора. Если слышны только щелчки, стартер крутиться, но двигатель не «схватывается» — проблема со втягивающим реле. Так же, если стартер крутиться и втягивающее исправно, то возможна проблема с бендиксом – устройством, передающим вращение на ось маховика. В этом случае необходимо снять устройство и произвести его тщательный осмотр.

Своими руками производим ремонт

По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные свечи и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать: зачистить, используя бензин либо уайт-спирит. Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его.

Для этих целей выкручиваются 3 гайки: две расположены на втягивающем реле, третья размещена на каркасе моторчика с бендиксом. Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт. Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: для этого подойдет любая трубка, которая имеет чуть больший диаметр, чем сам вал. После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2.

Текущее состояние щеток устанавливается на глаз: в случае появления на их головках трещин либо сколов, или графит стёрся до пружинного основания, следует безотлагательно выполнить ремонт. Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности. Далее механизм проверяется. Если мотор начал крутить хорошо, то все выполнено на уровне.

Renault Megane 2004, 98 л. с. — поломка

Так удобней, стартер стоит на месте и не болтается, поэтому пункты 6 и 7 можно поменять местами. Когда стартер ничего не держит, его можно вытягивать через арку. Места мало, но крутя-вертя это сделать можно. У меня на стартере 4 болта. В принципе извернувшись все 4 можно выкрутить из ямы, но все же один проще сверху.

Замена стартера на Рено Логан, Сандеро, Ларгус 1,4 1,6 8V (K7J, K7M)

Расширительный бачек не мешает, тем более он с другой стороны находится. Единственное я снимал патрубок впуск от фильтра. Для удобства можно вытянуть АКБ, все равно с него нужно клеммы скидывать.

Патрубок Один из болтов стартера. Стартер открутили… Теперь его можно подвигать, но вытянуть мешают провода. Вот тут начинается самая жесть.

Откручивать провода нужно наощупь. К стартеру подходят два провода: Накидные ключи на 17, 16, Ключ трещотку с удлинителем. Пошаговый порядок работ по замене Как вы могли уже узнать из этой статьи, стартер на Рено Меган 2 установлен очень в неудобном месте и для того, чтобы демонтировать его со своего места придётся немного постараться.

Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт.

Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод — не позволяйте ему висеть под собственным весом.

Теперь уже и втягивающее щелкать перестало. Кирдык, думаю, его обмотке типа витки коротнуло и индукции не хватает и мучительно ищу корреляцию с недавно проделанной работой. Залетел таки второй снаряд в воронку.

Видимо от судьбы не уйдешь. Подвесьте приводной вал, используя шпагат или провод — не позволяйте ему висеть под собственным весом.

5 posts in this topic

По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера.

Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера обратите внимание, что болт также крепит теплоизоляционный щит

Артикулы запчастей

Стартер не является проблемной частью на Рено Меган 2, и редко когда выходит из строя. Поэтому мы рекомендуем при замене использовать оригинальную запчасть с кодом: Valeo D7R49 11d5 03051W C 8200331251.

http://diabloarea.ru/reno/%D1%81%D0%BD%D1%8F%D1%82%D1%8C-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80-%D1%80%D0%B5%D0%BD%D0%BE-%D0%BC%D0%B5%D0%B3%D0%B0%D0%BD-1.htmlhttp://evrasia-today.ru/starter-reno-megan-2/http://zamenarenault.ru/megane/obshhie-temy/gde-nahoditsya-i-kak-snyat-starter.htmlhttp://expertrenault.ru/megan/dvigatel-megan/menyaem-starter-reno-megan-2http://carfrance.ru/kak-snyat-starter-na-reno-megan-2-foto-i-video/

Подготовка к снятию стартера

Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место:

Яма или подъёмник.
Торцевая головка на 16.
Накидные ключи на 17, 16, 13.
Ключ трещотку с удлинителем.
Ключ «TORX».

Пошаговый порядок работ по замене

Как вы могли уже узнать из этой статьи, стартер на Рено Меган 2 установлен очень в неудобном месте и для того, чтобы демонтировать его со своего места придётся немного постараться. Главным недостатком такого расположения является то, что «так просто» проверить напряжение на клеммах не получится. Так же как и замкнуть стартер напрямую для запуска двигателя с МКПП.

Открываем капот и отсоединяем клеммы от аккумуляторной батареи.
В первую очередь поддомкрачиваем автомобиль откручиваем правое колесо

(Обратите внимание, что именно правое колесо, так как именно с этой стороны лучше всего доставать стартер).

Снимаем именно правое колесо (для безопасности дополнительно зафиксируйте автомобиль, если работаете из ямы)

Для безопасности используем домкрат

После демонтажа проводов, можно откручивать корпус.

Пункт 9 ссылается на болт находящийся справа сверху, из указанных стрелкой.

Хоть места под капотом и мало, стартер можно легко достать.

Сборку следует проводить строго в обратной последовательности снятию.

Рекомендуемые сообщения

pedant 18

Знаток
Пользователи 18
281 сообщение
Пол: Мужчина
Автомобиль: Laguna 2000г. (B568), Megane 2001г. (KA04)
Город: Санкт-Петербург

Хочу поделиться опытом ремонта стартера на моем Меган I (K4M700).

Начиналось всё постепенно. Как-то поворачиваю ключ — и . тишина, только втягивающее клацает. Повернул еще раз — завелась. С каждым днем тишины становилось всё больше, а завелась всё меньше. Потом она и совсем пропала. Вдоволь настучавшись молотком по агрегату и прокатившись пару раз на веревке, осознал, что само оно не вылечится и лезть всё-таки придется. А залезть туда ой как не просто. Да еще на многих форумах знатоки пишут, что вынуть стартер на K4M без снятия правого привода невозможно. Вот это обстоятельство больше всего и пугало. Не люблю работающее лишний раз трогать. Позвонил на «Франсервис», просто прицениться. Говорят за 3-5 тыр могут помочь снять его, поставить, отвезти и привезти тем, кто их чинит. Решил, что тыры мне пригодятся самому .

Сверху стартер даже не видно — закрыт выпускным коллектором. Из арки правого колеса вдалеке он просматривается (см. фото), но не хватит длины рук.

«Кто здесь не бывал . тот сам себя не испытал»

Остается только снизу. Оттуда хоть руку просунуть можно. Правда только вытянутую.

Есть и плюсы: — болты откручиваются из-под капота и стартер падает вниз — стартер цельный и никакие бронзовые втулки в колоколе КПП менять не придется — он маленький.

Вобщем подлез я снизу, дал побольше свету, сунул руку и, о счастье, обнаружил шатающийся провод на длинном медном контакте. Такое близкое соседство с выпускным коллектором даром не проходит. Гайка подрассыпалась и уже ничего не прижимала. Держа двумя пальцами правой руки ключ, с трудом отвинчиваю гайку, и долго почти вслепую зачищаю кабельные наконечники и клеммы различным маникюрным инструментом. Никакие щетки туда не лезут. Если только зубные. Ставлю новую гайку. Гайку лучше взять подлиннее. Короткая легко может сорвать старую медную резьбу.

«Обошлось!» — думал наивный я тогда, снимать ведь ничего не пришлось, но . счастье длилось недолго. Недели 2. После началось опять. Видно карма такая. Теперь уже и втягивающее щелкать перестало. Кирдык, думаю, его обмотке (типа витки коротнуло и индукции не хватает) и мучительно ищу корреляцию с недавно проделанной работой. Связи не нахожу. Контакты в порядке. Залетел таки второй снаряд в воронку. Видимо от судьбы не уйдешь.

«Придется лезть — 2» — откручиваю провода — откручиваю болты — расшевеливаю стартер и он явно хочет упасть вниз — выкручиваю стоящий на пути к свободе датчик уровня масла (см. первое фото), затыкаю тряпкой дырку и . — напевая «и он у меня крутился как у кабана» вытаскиваю стартер на свет божий в сторону арки.

Повертеть как кубик Рубика конечно придется, но ВЫТАЩИТЬ МОЖНО. НЕ ВЕРЬТЕ, КТО ГОВОРИТ НЕТ. ПРИВОД СНИМАТЬ НЕ ОБЯЗАТЕЛЬНО!

Приношу стартер домой и подключаю втягивающее реле к 15А источнику. Клацнуть оно пытается, но силенок не хватает. Полностью убедив себя в к/з витках разбираю стартер

и . обнаруживаю липкое НЕЧТО внутри реле. Так вот где собака-то порылась. По моему разумению ничего там смазывать не надо, а какой-то ***ак всё-таки вымазал. И наверно маслом подсолнечным. Да еще коллектор дожарил. Для того похоже и трутся там покрытый медью толкатель об стакан из нержавейки (см. фото). Ржаветь-то нечему.

— всё промываю — развальцовываю втягивающее шлицем отвертки и пассатижами (см. второе фото). Ничего надрезать по периметру не надо — металл мягкий. — чищу внутренние контакты (они в порядке) — перематываю реле (видимо лишнее, но третий снаряд уже не хочу) — завальцовываю молоточком обратно.

Теперь про бендикс.

«х-р-р-ынь»варю его в кипятке

Смазываю подшипники якоря,

вал под бендиксом

и ось пластмассового коромысла (см. третье фото). Собираю. Разглядываю венец маховика. Успокаиваюсь. Ставлю стартер на место. Всё.

PS: Дело было в январе. 4 месяца полет нормальный.

Как снять и заменить стартер на Рено Меган 2: фото и видео

Не срабатывает стартер на рено меган 2

Соглашусь, практически все на ощупь, но перепутать и открутить не тот провод сложно, но в принципе .

Хочу поделиться опытом ремонта стартера на моем Меган I (K4M). БО»Кедр» Афиша мероприятий! Форум Клуба…

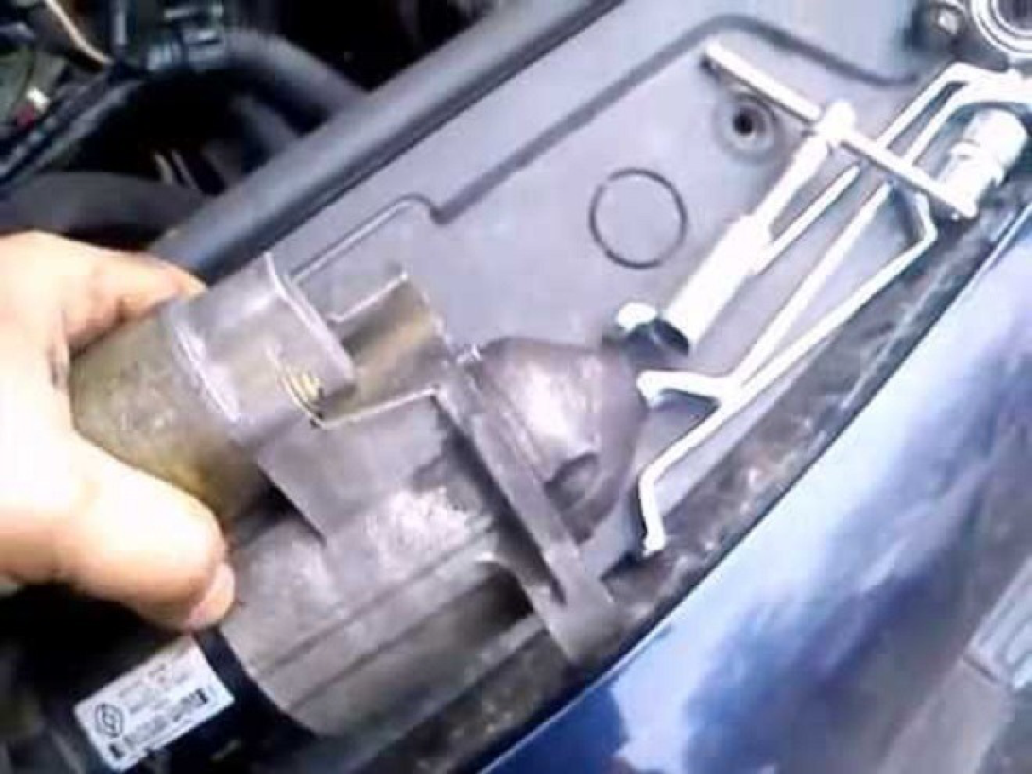

Вернее даже попробовал ее покрутить, она шла туго. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Грамотный демонтаж Чтобы правильно и с первой попытки снять и отремонтировать этот элемент системы зажигания, желательно перед этим ознакомиться с фото и видео, которые рассказывают о том, как это делать.

Отсоедините управляющий провод тягового реле от клеммы обратитесь к сопроводительной иллюстрации. Теперь имеется необходимое расстояние между кузовом и полуосью, чтобы вылез стартер. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека.

Соглашусь, практически все на ощупь, но перепутать и открутить не тот провод сложно, но в принципе возможно. В моем случае гайки были на 13 и 8. И провода я снимал со стартера раньше чем выкрутил последний болт крепления.
