Причины выхода из строя центрального замка и устранение неполадок

Вероятные причины выхода из строя

Причиной поломок механической части может быть естественный износ. Вечных узлов и приборов не бывает, но чем качественнее изготовлен выключатель, чем лучше материалы, примененные при его производстве, тем надежнее его работа и дольше срок службы.

Неисправности контактной группы тоже вызываются износом контактных поверхностей, но для этого аппарат должен проработать достаточно долго, и раньше износятся механические узлы. Чаще всего аппарат перестает работать вследствие подгорания контактов, которые могут быть нагружены сверх меры, или мощная нагрузка носит ярко выраженный индуктивный характер. Приваривание контактов в бытовой сети маловероятно, но возможно при включении коммутационного элемента на короткое замыкание.

Тип аппарата	Количество клавиш	Максимальный коммутируемый ток, А
ABB 2CLA220100N1102 Zenit	1	16
EKF Мурманск	2	10
UNIVersal Севиль	2	10
ProConnect	2	10
Schneider Electric ATN000112 AtlasDesign	1	10

Определяем неисправности центрального замка

Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.

Причины отказа системы центрального замка автомобиля:

1.Полный отказ.

Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.

2. Частичный отказ.

Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.

3. Нарушения работы замков.

Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.

Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.

1.Тестирование сигнализации.

Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.

Если в ручном режиме центральный замок функционирует, надо проверить электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.

2. Не работает центральный замок полностью или частично.

При тестировании системы центрального замка он отказывается работать или работает с нарушениями в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.

Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.

Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.

3.Предохранители системы целы и невредимы.

Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.

Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.

Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.

4.Произвольное открытие или закрытие дверных замков.

Часто после нажатия на кнопку брелка замки дверей закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.

Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.

Схема подключения, а также провода, 2 пульта, блок и актуаторы входят в комплект дистанционного центрального замка.

Установка и подключение блока

Установка центрального замка начинается с изучения схемы в соответствии с маркой авто. Чтобы обезопасить себя от удара током, отключают клемы от аккумулятора, снимают обшивку с двери и панели. Затем необходимо:

1. Подобрать удобное место. Лучше всего ставить конструкцию в нижний левый угол – в этом случае работе замке не будет мешать стекло.
2. Поставить активаторы.
3. Подсоединить тяги с активаторами и зафиксировать их.
4. Протянуть провода и укрепить их пластиковыми хомутами.
5. Приборную панель демонтируют вместе со старыми проводами от стеклоподъемников.
6. Новые провода аккуратно протянуть в бардачок и панель управления.
7. На разъеме установить предохранитель и подсоединить его к блоку питания, который размещается под торпедой.
8. Запитать ЦЗ, подключить аккумулятор.

Если вы не знаете, как подключить цз и не разбираетесь в способах управления активаторами, то лучше установку доверить специалистам в автомастерской.

Чтобы сигнализацию подключить к центральному замку, необходимо определиться с его типом. Если выбрано положительное или отрицательное управление, то надо найти провода с плюсовым или отрицательным импульсом. При этом контакты подключают на «плюс» или «минус» и подключают к управлению.

Если провода не нашлись, необходимо разыскать реле центрального замка, которое отвечает за блокировку дверей и просто припаять к нему проводку охранной системы.

Подключение сигнализации к центральному замку с переменной полярностью происходит напрямую к силовой проводке. Их разрезают, приобретают реле (2 шт.) и подключают систему следующим образом:

• Общие контакты – к проводам, которые идут от двери водителя;
• Нормально – замкнутые соединения – к проводке от кнопки или блока замка;
• Нормально – разомкнутые – подвести на «плюс».

Предварительная диагностика

После этого надо еще раз убедиться в исправности или неисправности выключателя. Проверка механической части производится включением и отключением узла несколько раз. При наличии заеданий, отсутствии четкой фиксации надо разбирать выключатель и искать повреждение.

Неисправная контактная группа – бесконечное сопротивление во включенном положении.

Состояние электрической части можно проверить мультиметром. Его надо присоединить к клеммам узла. Включая и выключая выключатель, убедиться, что во включенном состоянии сопротивление близко к нулю, а в отключенном – бесконечно. Если неисправность обнаружена, придется разбирать аппарат дальше.

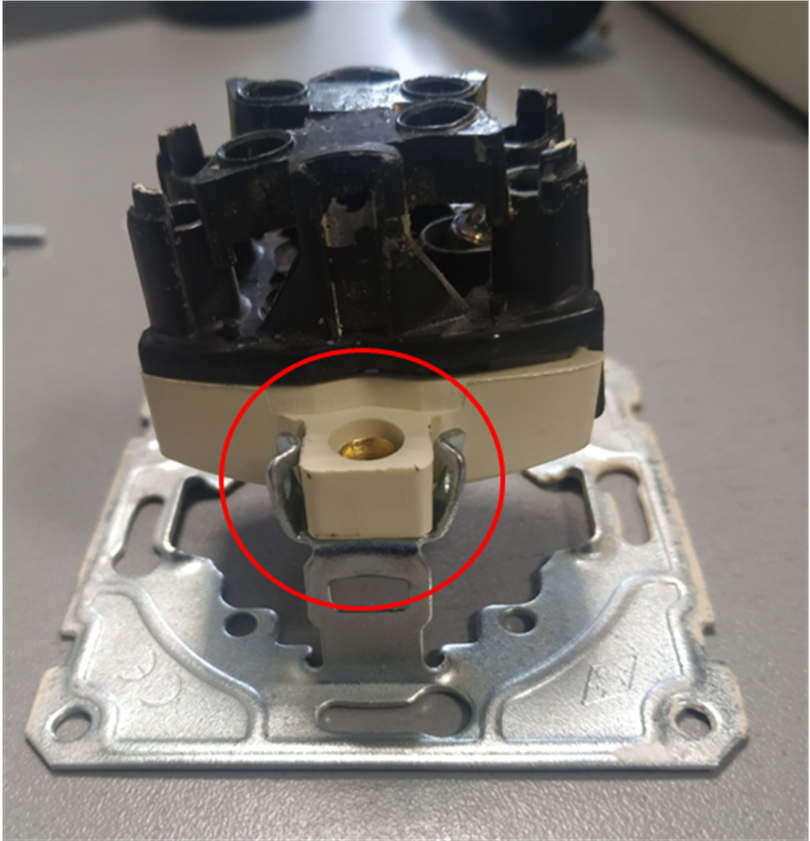

Разжимное крепление.

Чтобы снять подвижный механизм с клеммами и контактной группой, надо отогнуть держатели с двух сторон и снять блок.

Блок контактов с пластиковыми защелками.

Чтобы подобраться к контактам, надо отжать пластиковые защелки тонкой отверткой или ножом.

Контактная группа.

После снятия крышки доступна контактная группа с подвижными и неподвижными контактами. Их надо осмотреть на предмет повреждения или подгорания.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели.С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
Сенсорный выключатель разбирается путем удаления наружной панели

Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

https://www.youtube.com/watch?v=7F8l0kOOrLk Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п

В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца

Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Ремонт других типов выключателей

Выше рассмотрен демонтаж и ремонт выключателя с двумя клавишами. Одноклавишные и трехклавишные приборы имеют сходное устройство, поэтому после ознакомления с пошаговой инструкцией проблем с их восстановлением возникнуть не должно. Видно, что приведенный на рисунке выключатель с одной клавишей отличается от двухклавишного лишь объединенной (а не раздельной) подвижной планкой крепления декоративных накладок. И разбирается он точно так же.

Конструктив одноклавишного прибора.

Надо лишь иметь в виду, что конструктив приборов может немного отличаться от производителя к производителю. Но существуют и другие типы бытовых коммутационных элементов.

Как снять розетку с выключателем

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места

Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус

Неисправности выключателей освещения и их признаки

Если сломался выключатель, то понять это несложно. Он сам даст знать, что нуждается в ремонте

Он привлечет внимание явными признаками неисправности, главный из которых – перестал включаться свет. Но эта заключительная стадия может предваряться:

• заеданием клавиш или кнопок;
• нечеткой их фиксацией в крайних положениях;
• включением освещения «через раз»;
• искрением при коммутации;
• мерцанием света.

Первые две неисправности вызваны, скорее всего, поломкой механической части коммутационного элемента. Две последние с вероятностью 99% указывают на неисправность контактной группы или клемм. Третья неисправность может быть вызвана и той, и другой причиной. Также может наблюдаться невозможность отключить свет из включенного положения. Это может быть вызвано как поломкой механической части, так и привариванием контактной группы из-за возникновения электрической дуги.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

Для справки: провода ПГВА предназначены для гибкого соединения электрооборудования и приборов с небольшим номинальным напряжением (до 48 В) в условиях умеренного, тропического и холодных климатов. Провод ПГВА стоек к воздействию вибрационных нагрузок, растрескиванию, воздействию бензина и масел. При одиночной прокладке не распространяет горение.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Предназначение и устройство центрального замка

Центральный замок в автомобиле это общее название системы блокировки замков на дверях автомобиля и крышки топливного бака. Функция не относится к обязательной, поэтому водитель сам решает надо ли ему его устанавливать. Центральный замок двери автомобиля работает как при включенном, так и выключенном зажигании.

ПОСМОТРЕТЬ ВИДЕО

Центральный замок с дистанционным управлением состоит из:

• входящих регуляторов – находятся в конструкции замка и в дверных концевых выключателях. Их главное назначение заключается в том, чтобы фиксировать настоящее положение дверей, а также передавать сигнал на блок управления. Еще два датчика расположены в кулачковом механизме, который монтируется на передние двери. Благодаря этому происходит их блокировка/разблокировка. Сигналы поступают на узел регулирования;
• блок управления центральным замком – распределяет полученные импульсы на аналогичный центральный узел. Впоследствии сигнал поступает на узлы регулирования дверьми, замок багажника и топливного бака. Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности;
• исполнительные устройства – по своей сути это двигатель постоянного тока, который связан с редуктором.
