Замена бокового зеркала заднего вида

Механизм ручки в дверях

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Алгоритм:

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

После демонтажа облицовки вынимается нижняя направляющая стекла.
Отсоединяются 4 лепестка оси промежуточного рычага.
Отключается рычаг с тягами в сборе.
Вынимается держатель внутренней ручки и блокиратор замка.
Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом. Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.

Автомобиль с механической регулировкой наружного зеркала

Снимаем обивку передней двери (см. «Снятие обивки передней двери»).

Снимаем с джойстика прокладку.

Вынимаем поролоновую прокладку из отверстия в двери.

Головкой «на 8» или ключом Torx T-20 отворачиваем два самореза крепления наружного зеркала к двери.

Снимаем наружное зеркало.

Снаружи основание зеркала уплотнено резиновой прокладкой. Для замены зеркального элемента снимать зеркало с автомобиля необязательно.

Для снятия зеркального элемента…

…поворачиваем его, как показано на фото, и, вставив шлицевую отвертку в образовавшуюся щель, отжимаем 2–3 фиксатора основания элемента (всего их восемь)…

…и вынимаем зеркальный элемент из корпуса. Собираем и устанавливаем наружное зеркало в обратной последовательности.

С чего начать?

Считается, что львиная доля привлекательности автомобиля диктуется цветом, формой и дизайном его боковых элементов обзора. Renault Sandero не является исключением, поэтому для максимальной выразительности вы должны начать процесс настройки с них.

Tuning Sandero разделен на внешний и технический. Первый включает в себя банальную замену старых деталей, не меняя технического наполнения автомобиля, а не «поднимаясь» при настройке проводки и устройства управления для электрической регулировки и обогрева.

Для начала необходимо с удалением регулярных элементов обзора

Для этого вам нужна обычная отвертка с поперечной головкой и небольшая осторожность, чтобы не повредить и не поцарапать пластиковую дверную крышку и лакокрасочное покрытие кузова

Во-первых, вы должны заглянуть в интерьер Сандеро. Слева, где расположен рычаг для регулировки левого и правого бокового привода, имеется оверлей с отверстием для динамика

Слегка поддев отвертку, вы можете снять крышку с рамы двери и осторожно потянуть ее в сторону. После этого вы можете увидеть на своем месте крепежные болты, которые выполняют крепление детали непосредственно к двери

Осторожно и без усилий отвинчивая их и одновременно держа руку через открытое окно, тело на другой стороне, вы должны осторожно удалить его и отложить в сторону.

Если это необходимо, замените накладные пластины слева, с правой стороны, например, на углеродные или просто другой цвет и рельеф, аккуратно извлеките старую крышку с помощью отвертки и выньте ее из канавок

После этого, взяв новый патч, вы должны осторожно прижать его к телу и осторожно проталкивать по всему периметру. После типичного щелчка замена считается завершенной

Это интересно: Замена задних тормозных колодок Рено Дастер 4х4

Настройка зеркал в автомобиле: как правильно регулировать зеркала в машине

Зеркало в машине является важным инструментом, который необходим для безопасного движения на авто. Осуществляется регулировка боковых зеркал и зеркала заднего вида так, чтобы уменьшить количество «слепых» зон.

Для того, чтобы отрегулировать зеркала в машине правильно:

сначала водитель должен принять правильную посадку;
далее нужно отрегулировать водительское сиденье, рулевую колонку по вылету и высоте (при такой возможности) и т.д;
затем выполняется настройка боковых зеркал и зеркала заднего вида;

При условии правильно настроенных зеркалах должны быть видны только края автомобиля и максимум пространства сбоку и сзади. В норме зеркала должны давать «круговой» обзор. Подробнее о регулировке зеркал автомобиля читайте в нашей статье.

Страница 46

rétroviseurs . (jusqu’à la fin de l’UD)

Rétroviseurs (L90 Ph2 — F90 Ph2 — R90 Ph2 — Dacia)

вида с ручной регулировкой

Регулировка зеркала производится с по-

Включив зажигание, поверните пере-

ключатель 2:– в положение A для регулировки левого

наружного зеркала заднего вида;

– в положении B для регулировки пра-

Электрообогрев наружных зеркал зад-

него вида включается одновременно с

электрообогревом заднего стекла.

Внутреннее зеркало заднего

Положение зеркала регулируется. Во

время движения в темное время суток во

избежание ослепления светом фар иду-

щего сзади автомобиля нажмите на ры-

чажок 3, расположенный сзади корпуса

источник

Ремонт и замена печки renault logan своими руками

Так, резистор может не только ограничивать ток, но также играть роль преобразователя тока в напряжение или наоборот. В конструкции автомобильного отопителя элемент используется схема отопительной системы рено логан регулировки скорости вращения моторчика, обеспечивая распределение тока таким образом, что вентилятор имеет четыре скорости вращения.

Для начала нужно детально разобраться, в чём проблема, выяснить причины. В зависимости от характера неисправности, отопитель салона может работать плохо либо вовсе не функционировать.

Рассмотрим основные причины, по которым нарушается работоспособность печки: В системе отопления возникла воздушная пробка. Поломка термостата. Забит радиатор печки. Неполадки с электродвигателем отопителя. Несмотря на кажущуюся схема отопительной системы рено логан решения этих проблем, именно они чаще всего заставляют автовладельцев заниматься самостоятельным ремонтом или обращаться в сервис.

Кроме перечисленных причин, поступление тепла в салон может ограничиваться из-за засорения салонного фильтра. Поскольку в полость этого элемента попадает довольно крупный мусор, например, листья, фильтр периодически необходимо осматривать и чистить. Она изготавливается из пластика и устанавливается на одном валу с двигателем.

Скорость вращения мотора регулируется рукояткой, которая, в свою очередь, замыкает контакты соответствующего понижающего резистора. В Renault Logan, кроме максимальной скорости, имеются три пониженные — этого вполне достаточно для выбора оптимального режима обдува. Другие элементы системы отопления Если в салон схема отопительной системы рено логан забортный воздух, причём в больших объёмах, то он должен куда-то деваться.

За это отвечают вентиляционные отверстия, смонтированные в верхней части боковин багажного отделения, которые ведут к боковинам заднего бампера, минуя клапаны, закрытые при отсутствии циркуляции внутрисалонного воздуха.

Полезные советы

Под лопатку или отвертку нужно подложить небольшой лоскут мягкой ткани, это поможет избежать повреждения внешней части зеркала.

При снятии зеркальной поверхности с креплений отверткой, ее нужно замотать изолентой. Так снижается риск повреждения остальных элементов.

боковое зеркало заднего вида

Если зеркало крепилось и на клей в том числе, необходимо вернуть этот слой

Важно использовать правильный, подходящий клей. Для этих целей существует три разновидности: химически отвердаемые, светоотвердаемые, эпоксидные составы

Последний подействует как надо только в том случае, если хорошо просохнет. Иными словами, деталь должна быть прижата в нужном состоянии на протяжении десяти часов. Светоотверждаемые клеевые смеси должны подвергаться воздействию ультрафиолета. Для него потребуется лампа, солнечного света недостаточно. Отлично подойдет клеевая смесь, обладающая способностью отвердевать при помощи химических процессов.

Ни в коем случае нельзя использовать обычный суперлей и клейкую ленту. Эти средства не обладают нужными свойствами, и зеркало со временем обязательно упадет.

Замена бокового зеркала Рено Логан

Процедура замены достаточна проста в исполнении и не займёт очень много времени.

Вам необходимо только купить боковое зеркало в магазине запчастей. (Средняя цена бокового зеркала для Рено Логан и Рено Сандеро от 850 до 1500 рублей) Крепится зеркало всего парой винтов, но проблема в том, чтобы добраться до них нам понадобится снять всю салонную часть двери.

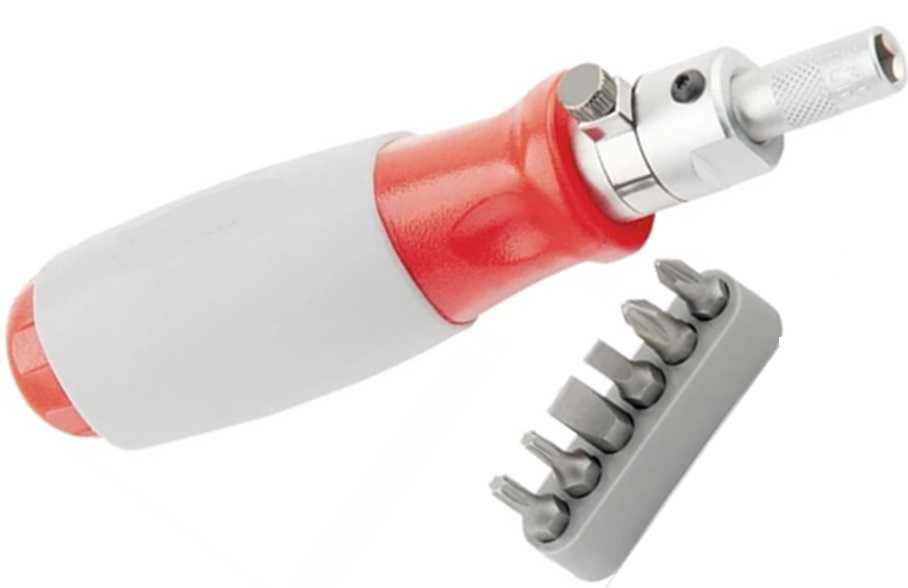

Итак, из инструментов нам понадобится только отвертка битхолдер (Topex и т.п.) с набором бит и терпение.

Посмотрите на дверную ручку. В ней располагается саморез, который также необходимо выкрутить.

Шаг третий

Внимательно осмотрите подлокотник, на нем вы увидите пластиковую заглушечку

Осторожно подденьте её плоским предметом и под ней вы найдете саморез, который также необходимо выкрутить

Шаг четвёртый

Нам необходимо осторожно отделить внешнюю часть ручки от обивки двери. Осторожно проходим плоским предметом по пазу ручки с небольшим усилием

После этих манипуляций потихоньку и неторопясь потяните внешнюю часть на себя.

Шаг шестой

Найдите динамик и снимите с него защитный кожух лучше это сделать ножом или линейкой. Под ним вы обнаружите еще саморезы, их также необходимо выкрутить.

Шаг седьмой

Когда все саморезы выкручены вы сможете, наконец-то, снять обивку двери раз ей теперь ничего не мешает. Вставьте плоский предмет(нож, отвертка с прямым жалом, железная линейка) в щель между обивкой и самой дверью и аккуратно приподнимая на себя вы услышите характерные щелчки. Это значит, что все идет правильно и это происходит отсоединение замков обивки от самой двери.

Шаг девятый

Следующим нашим действием станет извлечение проводов от муз.колонки, а также, если у вас есть стеклоподъемник, не забудьте отключить и его кнопку. После этого необходимо извлечь механизм тяги открывания двери.

Изнанка салонной части двери, чтобы было проще ориентироваться при её демонтаже.

Шаг десятый

Осторожно извлекаем поролоновую заглушку закрывающую основное крепление бокового зеркала и теперь выкрутив пару оставшихся винтиков, про которые была речь в начале статьи, вы сможете снять боковое зеркало вашего Рено Логан

Шаг одинадцатый

После того, как произведена замена, необходимо произвести полную процедуру сборки двери. Для этого просто производите действия двигаясь по статье снизу вверх.

P.S

обращаем ваше внимание, что при данной процедуре разбора двери, можно не только поменять боковое зеркало Рено Логан и Сандеро, но и другие узлы требующие замены, или провести ее утепление термоизоляционными материалами

Ошибка: не установлен ID объявления!

Модифицируем техническую начинку

Более сложным и ответственным для владельца процессом является тюнинг уже установленных деталей или установка новых, оборудованных электроприводом и обогревом. Здесь для левой и правой стороны процедура аналогична: главное —ничего не перепутать и не «загубить» проводку авто.

Первый и наиболее простой вариант — приобрести отдельные детали с предустановленными в них электроприводом и обогревом, поэтому рассмотрим мы именно его. Штатных комплектующих в продаже нет, однако многочисленные производители со всего мира с радостью готовы предложить аналоги для Sandero. Самый популярный из них применяется многими европейскими автопроизводителями: для левой детали артикул RNLOG08-450B-L, а для правой точно такой же, только с буквой R на конце.

Помимо этого, понадобится джойстик управления приводом и включением обогрева, имеющий артикул 255706283R, который устанавливается в обшивку двери, с левой стороны. Кроме того, пригодится пучок из восьми двухметровых проводов, через которые на Sandero будут управляться приводы.

На Sandero начать нужно с подсоединения проводки к соответствующим клеммам. Сами клеммы имеют форму небольших «лопаток», их можно приобрести в любом магазине радиотехники и электрики. Теперь необходимо понять предназначение каждого провода и пометить для себя цвет и функцию каждого их них: для этого пригодится схема, прилагаемая к приобретённому для установки элементу.

Далее, согласно этой схеме, провода управления приводом и обогревом Sandero продеваются под накладками дверей и торпедой. Питание можно подсоединить как к прикуривателю, так и проводке магнитолы, поскольку напряжение в 12 вольт здесь сохраняется во всей сети.

Если приводы нормально реагируют на манипуляции джойстиком, а обогрев с левой и правой стороны также работает исправно, работа произведена успешно.

Для чего нужна настройка зеркал в машине

Основная задача регулировки зеркал — возможность максимально эффективно контролировать обстановку за пределами зоны видимости без необходимости совершать лишние движения головой и отвлекаться от дороги.

На практике, большое количество ДТП происходит по причине того, что водитель одного транспортного средства не замечает другое ТС при перестроениях, обгонах и т.д. При этом транспорт, движущийся в попутном направлении, обычно пропадает на определенное время из вида по зеркалам в результате их неправильной настройки.

Принято выделять два типа «мертвых» зон:

левая «мертвая» зона (в современных авто почти не встречается, так как устанавливаются боковые зеркала с переменной кривизной, пространство в зеркале искажается и улучшается обзор);
правая «слепая» зона, когда в боковом зеркале не просматривается большая площадь.

Важно понимать, что положение зеркал под каждого водителя следует подбирать индивидуально. Если же настроить зеркала правильно, количество «слепых» зон сводится к минимуму

Демонтаж зеркала бокового вида

Замок двери Логан находится возле проводов, которые отвечают за работу внешнего зеркала. Для демонтажа понадобится разборка обшивки. Стоимость этого фрагмента на Рено варьируется от 850 до 1500 рублей. Для снятия и установки нового зеркала потребуется отвертка битхолдер с набором бит. Инструкция:

Откручивается метиз у торца двери и в районе дверной ручки. Снимается заглушка на подлокотнике. Выкручивается саморез под ней.
Снимается внешняя накладка ручки, достаточно потянуть на себя без резких движений.
Откручиваются внутренние метизы рукояти. С колонки (при наличии) снимается защитный кожух. Извлекается декоративная панель.
Извлекается тяга, отключается проводка каждого дверного механизма. Вынимается поролоновая заглушка, которая скрывает основное крепление зеркала.
Выкручиваются винты. Снимается зеркальный элемент. Устанавливается новый фрагмент, затем обратный монтаж.

Как снять и разобрать боковое зеркало заднего вида

Зеркала заднего вида – неотъемлемый атрибут любого автомобиля. Они могут отличаться по размерам, формам и функциональности, но все они предназначены для одного – чтобы водитель мог контролировать ситуацию вокруг своего автомобиля.

Довольно распространенной проблемой является поломка боковых зеркал заднего вида. Часто это происходит на стоянке. Когда водителя нет рядом, паркующийся «сосед» может случайно сбить зеркало заднего вида, при повреждении которого его потребуется его снимать и устанавливать на его место новое. Но это не единственная ситуация, когда может потребоваться снять боковое зеркало автомобиля. Например, такую работу предстоит выполнить при желании его перекрасить или просто заменить.

Рассмотрим в рамках данной статьи, как снять и заменить боковое зеркало заднего вида на автомобиле.

Обратите внимание: В инструкциях ниже будут приведены общие советы по демонтажу зеркала. В зависимости от модели автомобиля и конструкции зеркала, инструкция может немного отличаться

Как разобрать боковое зеркало заднего вида

Это потребуется если, например, зеркальный элемент разбился и его нужно заменить. Он закреплен в корпусе пластмассовыми защелками. Как правило, они находятся с обратной стороны от зеркальной поверхности. Количество данных креплений отличается на различных моделях автомобилей. Для того что бы пластиковые крепления стали более управляемыми, нужно их подогреть. В этом может помочь обычный фен. Струю теплого воздуха нужно направлять на всю поверхность стекла. Обычно хватает пары минут. Кроме обычного, бытового фена существует и строительный. Однако, данную операцию лучше не проводить с его помощью. Дело в том, что последний может разогреть пластик до температуры плавления и повредить крепления.

Когда защелки из-за тепла становятся более мягкими, нужно взять пластиковые лопатки или плоскую отвертку. Использовать металлический предмет, нужно предельно аккуратно он может поцарапать стекло или корпус. Методом рычага нужно выковырять зеркало с креплений. пластиковые крепления – не единственное, что связывает зеркало с корпусом. Кроме них может быть клей или провода. Нужно отсоединить все лишние элементы.

Ставить зеркальную поверхность обратно намного проще – нужно всего лишь совместить защелки в нужном порядке и надавить на поверхность зеркала.

Снятие обшивки задней двери Логан 2

Для работы понадобятся; плоская отвертка, нож, монтажная лопатка из пластика, ключи TORX T20 и T30. На левой, правой задней двери снятие и замена обшивки производится аналогично.

Последовательность действий следующая:

Если у Рено Логан 2 задний стеклоподъёмник механического типа, то от обивки нужно отжать розетку его рычажка.
(ссылка на источник фото)
В полученный зазор нужно вставить плоскую отвертку или специальное приспособление, и с его помощью сдвинуть у ручки пружинный фиксатор. После этого рукоять можно вынуть.
У рукояти выкручивается крепёжный винт.
Край рукоятки поддевается отверткой или монтажной лопаткой, конструкция выводится из проема.
Поворачивая верх конец ручки, из втулки рычага выводится наконечник приводной тяги замка, после чего рукоять можно снять.
Винт крепления обивки выворачивается из подлокотника. Полотно поддевается по нижнему краю и отводится от панели, преодолевая сопротивление фиксаторов.
(ссылка на источник фото)
Обивка сдвигается вверх и удаляется.
(ссылка на источник фото)
