Разборка и ремонт акпп своими руками

Принцип работы гидроблока АКПП

Гидроблок АКПП поддерживает в системе  давление с помощью группы клапанов:

• соленоиды открывают и закрывают каналы для прохода жидкости к фрикционам и ГДТ;
• регуляторы создают линейное давление основной магистрали, необходимое для смазки и охлаждения коробки, а также для блокировки фрикционов. Давление растёт при разгоне автомобиля и включении задней скорости, и снижается при торможении;
• синхронизаторы предотвращают толчки при переключении передач, регулируя последовательность ступенчатого перехода;
• клапаны подстройки меняют значение давлений для улучшения эксплуатационных параметров АКПП;
• гидроаккумуляторы смягчают удары в коробке, поддерживая инерцию сжатия фрикционов за счёт натяжения пружин.

Сигнал на открытие соленоидов поступает от ЭБУ. Положение других клапанов зависит от натяжения пружины и давления жидкости. Давление внутри гидроблока меняется в зависимости от положения дросселя: при повышенном крутящем моменте линейное давление увеличивается, что предотвращает пробуксовку.

Схемы систем управления двигателями Рено Меган 2

Двигатели, устанавливаемые на автомобили Рено Меган 2, оборудованы электронной системой управления двигателем с распределенным впрыском топлива

Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.

Управляющим устройством в системе является электронный блок управления (ЭБУ).

На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания.

Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфтой включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ.

Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала).

Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива – уменьшается.

Ниже представлены схемы систем управления двигателями

Схема системы управления двигателем К4J и К4М на рисунке 1.

Схема системы управления двигателем F4R на рисунке 2.

Схема системы управления двигателем К9К на рисунке 3.

Контрактные и оригинальные коробки передач для Renault

Если опытные механики сказали, что АКПП Renault не поможет даже восстановительный ремонт, то дешевле будет купить контрактную коробку. Такие автоматы стоят на 70 процентов дешевле, чем новые.

У нас вы можете приобрести контрактную АКПП на Рено. На автомат дается гарантия до 90 дней. Преимуществом наших коробок является проверка их на заводе изготовителе, а потом тестирование АКПП нашими опытными механиками.

Такие автоматы на Рено пройдут до 100 000 километров без дополнительных вложений. Вам не нужно будет тратиться ни на что, кроме смены трансмиссионной жидкости. А ежегодная профилактика Рено поможет избежать дальнейших поломок от старения и износа на несколько лет.

Как часто нужно менять масло в АКПП Renault Megane

Смена трансмиссионной жидкости производится после 80 тысяч км пробега. Такая замена должна быть полной.

Этот вид замены производится следующим образом:

1. Сливается старое масло.
2. Меняются старые элементы: фильтрующее устройство и прокладки на поддоне и пробки для слива смазки – на новые.
3. Заливается свежая смазочная жидкость.
4. Отстегивается шланг обратки от радиатора и с помощью него старое масло из АКПП выгоняется в пятилитровую бутылку. При этом двигатель должен быть заведен. После процедуры устанавливается все на свои места.
5. Затем необходимо будет долить столько, сколько автовладелец слил.

Частичная смена смазки производится через сорок тысяч километров пробега. Такая замена жидкости отличается от полной тем, что автовладельцем пропускается пункт №4 в процедуре полной замены.

Кроме смены смазки в АКПП Рено Меган автовладелец должен следить за уровнем масла. Так как автоматические коробки на этом транспортном средстве не любят масляного голодания. Через каждые 10 тысяч км автовладелец должен узнать сколько жидкости осталось в коробке посредством щупа и проверить ее качество.

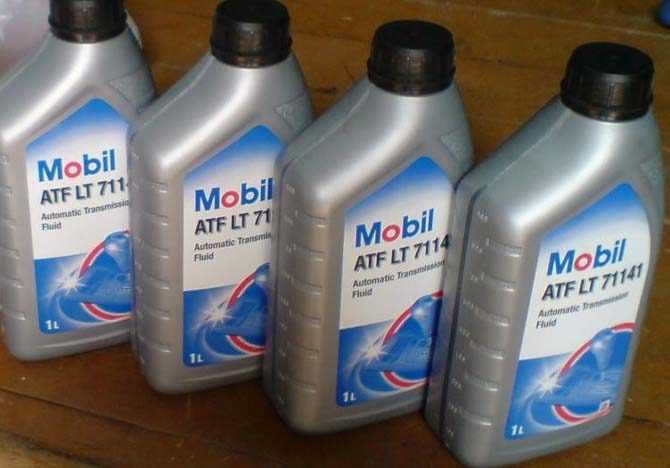

Масло необходимо заливать оригинальное. К такому типу жидкости относится следующее:

Mobile ATF LT71141.

Из аналогов схожих по свойствам можно выбрать Elf Renaultmatic D3 SYN.

А также, раз в полгода необходимо приезжать на техническое обслуживание. Иначе капитальный ремонт АКПП Рено Меган может стоить дорого.

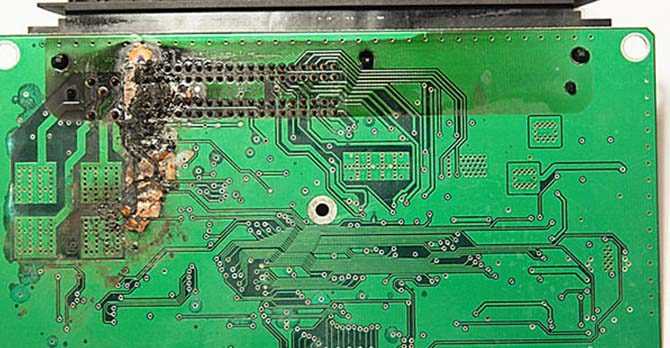

Причины выхода из строя ЭБУ автоматической коробки передач

Причиной выхода из строя ЭБУ автоматической коробки передач может послужить любой скачок напряжения. В этом случае автомобиль может встать в аварийный режим, переключение передач будет происходить невпопад или вообще машина остановится и не сдвинется с места.

А также ошибки, которые сломают мозг автомата, могут быть следующими:

• механическое повреждение;
• вибрация при неисправности одной из систем транспортного средства, например, торможения;
• стандартный перегрев, особенно в летнее время;
• обрыв проводов, окисление контактов;
• перепрошивка ЭБУ руками человека, который не имеет представления об этих блоках;
• агрессивная внешняя среда, дожди, повышенная влажность в осенне-весенний период.

При поломке ЭБУ я диагностирую и выявляю проблему. Затем ремонтирую его. Ремонт заключается в перепайке деталей, установке новой, перепрошивке мозгов. Если программное обеспечение показывает, что ЭБУ подлежит только замене, то выкидываю и устанавливаю новый.

Особенности АКПП Рено Логан

Рено Логан комплектуется AL4. Это очень старая разработка концерна Пежо/Ситроен, которая начала выпускаться с 1999 года. АКПП AL4 расчитана для малолитражных автомобилей с передним приводом. Конструкция АКПП Логан очень простая и имеет низкую себестоимость. Она была призвана приучить европейских потребителей к коробкам-автомат.

Одним из основных недостатков АКПП Логан является использование теплообменника. Трансмиссия изначально работает в экстремальном тепловом режиме и очень чувствительна к перегревам. Повышенная опасность перегрева наступает для этих трансмиссий уже через 80000 километров пробега на новой коробке. При использовании АКПП Логан без перегревов, она практически вечная. Поэтому при первом капитальном ремонте теплообменник заменяется на радиатор.

Масло для этой коробки используется минеральное.

Особенности ремонта

Ремонт гидроблока АКПП своими руками рекомендуется проводить, вооружившись мануалом:

• Необходимо демонтировать коробку, промыть детали, проверить целостность.
• Заменяются агрегаты, которые пришли в негодность.
• После этого снимаем поддон и колодку ингибитора, чтобы удалить грязь внутри.
• Отсоединяем проводки кольца и заталкиваем их внутрь.
• Достаем гидроблок, ослабив тормозную ленту.
• Проверяем все шестеренки.
• Теперь нужно вскрыть маслонасос, чтобы проверить фильтр. Все, что износилось, необходимо заменить.
• Промываем клапаны. Часто именно их залипание является причиной неправильной работы. Если пружины гидроаккумулятора пришли в негодность, их необходимо заменить.
• Теперь остается собрать все заново, заменить фрикционные болты и кольца, поставить маслонасос.

Теперь остается попробовать завести авто и проверить, все ли работает. Если результата нет, стоит доверить ремонт гидротрансформатора АКПП специалистам. Хотя часто незначительные поломки водители могут устранить сами. Главное – вовремя выявить неполадку!

Симптомы неисправности АКПП

Как показывает практика, все-таки больше владельцев авто выполняют ремонт коробки передач самостоятельно, если они пользуются «механикой». Однако, хотя с автоматическими трансмиссиями езда более удобная и комфортная, автолюбители все-таки опасаются, что при появлении поломок решить вопрос своими силами будет достаточно сложно. Разумеется, без необходимого оборудования и хотя бы каких-то навыков это сделать будет невозможно.

Так выглядит автоматическая трансмиссия в разобранном виде

Перед тем, как приступить к ремонту, необходимо понять, действительно ли ваша КПП вышла из строя или нет? Определить это вам помогут симптомы неисправностей, которые вы почувствуете при движении.

Подробнее о симптомах поломок вы сможете узнать далее:

1. При переключении скоростей появились сторонние звуки, нехарактерные для коробки автомат. Появление шума может говорить о том, что в работе агрегата возникли проблемы, которые необходимо ликвидировать, как можно быстрее. Как правило, если появляются шумы, то агрегат в скором времени может прийти в негодность, соответственно, коробку автомат придется менять полностью.
2. Пробуксовка транспортного средства при переключении скоростей. Пробуксовка может говорить о том, что в ближайшем времени агрегат может выйти из строя. Соответственно, в этом случае ремонт следует провести как можно скорее.
3. Вы заметили, что начала подтекать трансмиссионная жидкость. Протекание масла может свидетельствовать не о таких серьезных проблемах, как в предыдущих случаях, но ликвидировать подтек также нужно. Несвоевременное устранение подтека может стать причиной более быстрого выхода коробки автомат из строя.
4. Если трансмиссионная жидкость потемнела. Скорее всего, это свидетельствует о необходимости замены жидкости, но потемнение масла может также стать следствием возникновения неисправностей в работе агрегата.
5. Если на приборной панели начал мигать световой индикатор АКПП, то есть смысл произвести диагностику агрегата. Кто знает, в чем кроется проблема? Возможно, просто в выходе из строя одного из датчика. А может быть, неисправность требует мгновенного решения.
6. Появились трудности при включении скоростей. Иногда бывает такое, что при переключении селектора скорость просто не включается, или сам рычаг переключить не получается. Это также недобрый знак.

Признаки умирающего гидротрансформатора

Симптомы выхода из строя гидротрансформатора условно можно разделить на три группы — поведенческие, звуковые, дополнительные. Разберем их по порядку.

Поведенческие симптомы выхода из строя гидротрансформатора АКПП

Существует ряд типовых признаков в поведении машины, явно указывающих на то, что гидротрансформатор неисправен. Так, к ним относится:

• Небольшая пробуксовка автомобиля при старте. Особенно хорошо это чувствуется в автомобилях, которые трогаются со второй скорости (предусмотрено автопроизводителем). Так, при старте с места машина короткое время (около двух секунд) не реагирует на педаль акселератора, и очень слабо разгоняется. Однако по прошествии этого короткого времени все симптомы пропадают и автомобиль двигается в обычном режиме.
• Вибрация в городском режиме езды. Зачастую при скорости движения около 60 км/ч ± 20 км/ч.
• Вибрация автомобиля при нагрузке. В частности, при езде в гору, буксировке тяжелого прицепа или просто при перевозке тяжелого груза. В таких режимах на коробку передач, и в том числе на гидротрансформатор, оказывается значительная нагрузка.
• Рывки автомобиля с АКПП при равномерном движении или при торможении двигателем. Зачастую рывки сопровождаются ситуациями, когда двигатель попросту глохнет в движении и/или при переключении передач. Зачастую подобные симптомы указывают на то, что вышла из строя электроника, управляющая гидротрансформатором. В таких аварийных случаях автоматика может попросту заблокировать «бублик».

Поломки гидротрансформатора по своим признакам очень похожи с поломками других элементов автоматической трансмиссии. Поэтому необходимо выполнять дополнительную диагностику.

Звуковые симптомы

Симптомы выхода из строя гидротрансформатора АКПП можно определить и на слух. Выражается это в следующих признаках:

• Шум гидротрансформатора при переключении скоростей. После того как двигатель набирает обороты, и соответственно, увеличивается скорость, указанный шум пропадает.
• В более редких случаях вой гидротрансформатора будет слышен при движении машины на указанной скорости около 60 км/ч. Зачастую указанный вой сопровождается вибрацией.

Шум исходит из коробки-автомата, поэтому водителю на слух порой сложно определить, что гудит именно гидротрансформатор. Поэтому при появлении посторонних шумов, исходящих из системы трансмиссии желательно выполнить дополнительную диагностику, поскольку посторонние шумы всегда указывают на какие-либо, даже незначительные, неисправности.

Дополнительные признаки

Существует и ряд дополнительных признаков, указывающих на то, что гидротрансформатор умирает. Среди них:

• Неприятный горелый запах, исходящий из коробки передач. Он явно указывает на то, что системы трансмиссии перегревается, в ней недостаточно смазки и ее элементы, в частности, гидротрансформатор работает в критическом режиме. Зачастую при этом «бублик» частично выходит из строя. Это очень опасный признак и диагностику необходимо выполнить как можно быстрее.
• Обороты двигателя не подымаются выше определенного значения. Например, выше 2000 оборотов в минуту. Эта мера предусматривается управляющей электроникой принудительно в качестве защиты узла.
• Машина перестает ехать. Это самый худший случай, указывающий на то, что гидротрансформатор или его управляющая электроника полностью умерла. В данном случае необходимо выполнить дополнительную диагностику, поскольку причиной данной поломки может быть и другие неисправности.

При возникновении одного или нескольких признаков частичного выхода гидротрансформатора из строя необходимо как можно быстрее диагностировать поломку. И если ремонт «бублика» обойдется в более-менее приемлемую сумму, то использование неисправного гидротрансформатора может привести к поломке более дорогостоящих элементов трансмиссии вплоть до всей АКПП.
