Замена сцепления на Renault Megane 2

Описание процесса снятия КПП Рено Меган 2 достаточно грубое, однако, если иметь при себе руководство по ремонту данного авто, то можно легко разобраться что к чему, так как здесь содержатся основные моменты по съему коробки.

Замена сцепления на Рено Меган 2 стает актуальной после пробега в 100 тыс., хотя все зависит от стиля езды. Такая процедура включает в себя замену корзины, диска сцепления и гидравлического выжимного подшипника.

Кроме смотровой ямы, домкрата, подставки и набора ключей, вам потребуется запчасти, можно остановить свой выбор вот на этих артикулах:

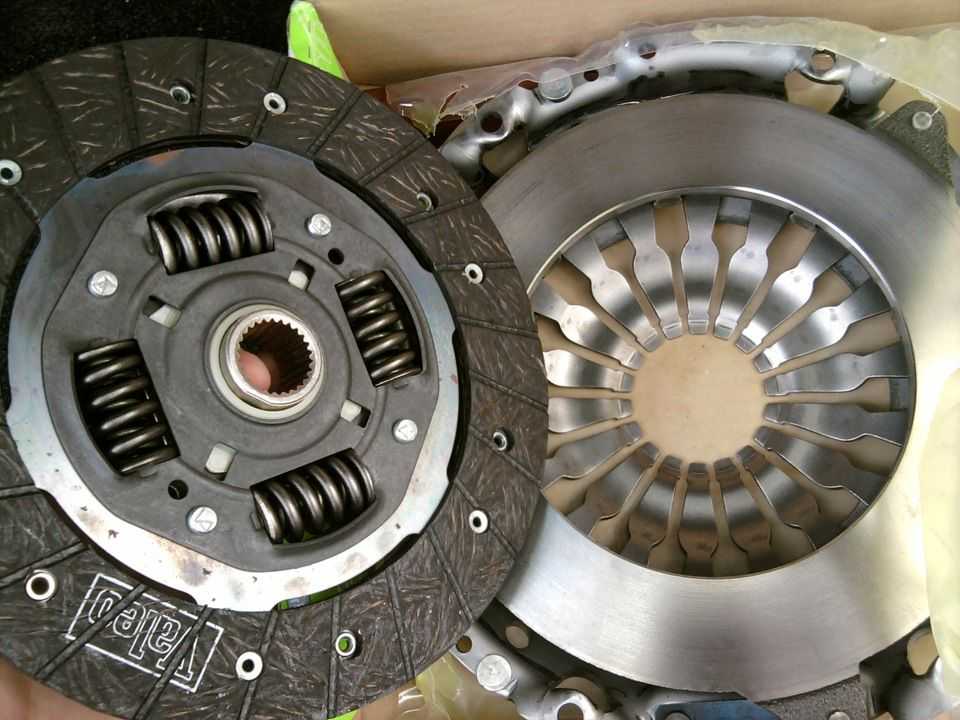

1. Оригинальный комплект сцепления (корзина с диском) — Renault 77 01 475 246, его средняя цена — 6000 рублей. Аналоги — Valeo 826 479 (5400 рублей), SACHS 3000 951 333 (5900 рублей), Luk 622 3110 09 (5190 рублей).
2. Оригинальный выжимной подшипник — Renault 30 62 028 64R, его средняя цена — 4400 рублей. Аналоги: Luk 510 0088 10 (3700 рублей), Valeo 804 526 (2650 рублей), Patron PHCB17 (1770 рублей).

Стоимость указана по состоянию цен а лето 2017 года для Москвы и области.

Снимаем АКБ, площадку под АКБ, блок ЭБУ, разъем с датчика положения КВ, отсоединяем тросы переключения и снимаем площадку, на которой эти тросы стоят, отсоединяем разъем от датчика задней передачи.

Все мешающиеся провода и патрубки лучше подвязать и убрать подальше от коробки. Далее вывешиваем радиатор.

Снимаем поперечину радиатора.

Извлекаем полуоси, для этого необходимо разобрать часть подвески. Я выбрал способ извлечения стойки из поворотного кулака, это более безобидный и доступный вариант т.к. шаровую вытащить из кулака не повредив пыльника НАМНОГО сложней!

• откручиваем рулевую рейку от подрамника и подвязываем к выхлопухе;
• откручиваем рулевые тяги от поворотного кулака;
• откручиваем стойки стабилизатора;
• маленько стягиваем пружину стойки стабилизатора;
• откручиваем подрамник и оставляем его висеть на последних винтиках (подрамник все равно не даст коробке выйти);
• извлекаем стойку стабилизатора из поворотного кулака (с открученным подрамником все делать очень легко), поворотный кулак я подвязал на проволоку к ушам на стойке, дабы не «насиловать» шаровую.

Ставим подпор под двигатель.

Извлекаем левую полуось, легким ударом фомки по триподу, заводим загнутый конец фомки между коробкой и триподом, и слегка молоточком…

Извлекаем правую полуось, коробку при этом малость откручиваем и отодвигаем (делаем щель 10-15 мм), иначе крепеж подвесного подшипника правой полуоси не даст нормально вытащить её, КОЛОТИТЬ НЕ НУЖНО.

Снимаем опору коробки передач и снимаем коробку.

Источник

Как произвести замену сцепления Рено Меган 2

Большое количество российских водителей из-за более выгодного соотношения цены и качества отдают предпочтение автомобилю рено меган 2. Предостановленное сцепление от марки автомобиля располагается между коробкой передач и двигателем и предназначается для соединения и разъединения первичного вала коробки передач, и маховика, который устанавливается на коленчатом вале двигателя.

Во втором рено меган используется механическая коробка передач и сухое одно-дисковое сцепление типа диафрагмы. Прежде чем производить в автомобиле рено меган 2 ремонт нужно провести диагностику работоспособности сцепления. Нужно проверить количество жидкости в баке, шланги и их соединение, втулки педали сцепления на изношенность и качество их крепежа.

1. Основные сведения по теме: замена и диагностика работоспособности.
2. Самостоятельный ремонт.

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

Сцепление рено меган 2

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

• во время включения и выключения слышен сильный шум;
• во время включения заметно буксует;
• во время выключения заметно ведёт;
• во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Самостоятельный ремонт.

Самостоятельная замена сцепления:

• на треногах расположите передок машины;
• снимите передние колёса;
• отсоедините шнур сцепления от коробки переключения передач;
• снимите шнур с кронштейна;
• открепите шнур спидометра от коробки переключения передач;
• вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
• ослабьте задний крепёж продольного левого рычага;
• открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
• поверните рычаг на 90⁰;
• в случае крепления к коробке переключения передач массы её необходимо отсоединить;
• отверните нижний кожух, защищающий маховик;
• открутите левую подпорку двигателя;
• открутите от кузова заднюю подпорку двигателя;
• открутите хомут привода переключателя передач;
• снимите привод переключателя передач;
• открутите двигатель от коробки переключения передач;
• снимите коробку переключения передач;
• отверните сцепление;
• поменяйте выжимающий подшипник;
• при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
• соберите всё.

Прокачиваем систему

Чтобы прокачать гидролинию, достаточно наполнить резервуар жидкостью DOT4.

После этого вдвоем с напарником проводим процедуру прокачки. Один нажимает на педаль главного цилиндра, второй в это время открывает спускной клапан. Процедура регулировки должна повторяться до тех пор, пока не выйдет весь воздух.

Есть еще один способ, который поможет сделать данную операцию в одиночку.

1. Возьмите медицинский шприц объемом в 20 кубиков, на его носик наденьте шланг подходящего диаметра.
2. Наберите в него тормозную жидкость и наденьте конец шланга на штуцер прокачки рабочего цилиндра.
3. Открутив штуцер, медленно выдавливайте жидкость из шприца, после чего закройте штуцер и снимите шланг.

В большинстве случаев, достаточно одной процедуры.

Замена цилиндров

Единственно верным способом решения проблемы с главным цилиндром является установка нового узла, так как ремонтопригодность цилиндра крайне низка. Для выполнения замены потребуются ключ «на 10», пассатижи и отвертка с плоским лезвием. Работы по снятию и монтажу главного цилиндра выполняются согласно инструкции, которая приведена ниже.

1. Демонтировать корпус воздушного фильтра.
2. Снять АКБ.
3. Демонтировать ЭБУ.
4. Извлечь пружинный фиксатор. Для этого необходимо поддеть его отверткой.
5. Отсоединить наконечник трубки.
6. Поддеть фиксатор под панелью приборов и снять наконечник штока с оси педали.
7. Повернуть главный цилиндр против часовой стрелки. Это позволит его извлечь.
8. Отсоединить шланг от штуцера.

Заглушить трубку. Это предотвратит вытекание жидкости.
Установить новое уплотнительное резиновое кольцо.
Собрать все в обратной последовательности.

Замена рабочего цилиндра предполагает демонтаж коробки передач. Это усложняет ремонт. Нужно:

1. Вывернуть 2 болта, которые крепят механизм выключения сцепления.
2. Демонтировать узел в сборе со штуцером, а также переходником с первичного вала КПП.

Установить все в обратном порядке.

Потом нужно произвести прокачку гидропривода.

Ремонт

Независимо от типа используемого двигателя, будь то бензин или дизель, работы по смене деталей производятся идентично любому из них.

Рассмотрим пример замены диска сцепления на двигателе Рено Меган 3, 1.5 дизель.

• Для начала работы необходимо отсоединить аккумуляторную батарею, а также демонтировать площадку под ним.
• Открутите два болта, крепящих рабочий цилиндр, и отодвиньте его в сторону.
• Затем освободите рычаги смены передач от кулисы.
• Открутите верхнюю подушку КПП и поднимите автомобиль на подъёмнике.
• Отверните все болты по верхней части КПП, затем снизу снимите стартер.
• Демонтируйте приводы с обеих сторон, предварительно слив масло в отдельную ёмкость.

• Для этого необходимо отсоединить рулевую рейку и шаровые опоры рычагов, также открутите стойки переднего стабилизатора.
• Освободите от болтов КПП снизу, затем снимите агрегат с помощью напарника или специальной стойки.

Что делать, когда сцепление пропало

Обычно неисправность для данного типа сцепления на Renault Megane 2 выражается в изнашивание рабочего или главного выжимного цилиндра. Другой проблемой может быть сильный износ диска и сопутствующих деталей механизма сцепления. Выявить большинство поломок можно с помощью шумов, которые появляются на нажатие педали. Обычно по этому симптому можно сказать, что ломается подшипник. Данные дисфункции негативно отражаются на регулировке зазора. Если обнаружена проблема, тогда непременно требуется замена сцепления.

Выполняя ремонтные мероприятия со сцеплением, следует покупать весь комплект. Из-за низкой стоимости комплекта Рено Меган 2 советуем меняет его цельно.
