Renault Megane II Замена подшипников со стороны картера сцепления Ремонт своими руками, фото и видео инструкции, советы

Как произвести замену сцепления Рено Меган 2

Большое количество российских водителей из-за более выгодного соотношения цены и качества отдают предпочтение автомобилю рено меган 2. Предостановленное сцепление от марки автомобиля располагается между коробкой передач и двигателем и предназначается для соединения и разъединения первичного вала коробки передач, и маховика, который устанавливается на коленчатом вале двигателя.

Во втором рено меган используется механическая коробка передач и сухое одно-дисковое сцепление типа диафрагмы. Прежде чем производить в автомобиле рено меган 2 нужно провести диагностику работоспособности сцепления. Нужно проверить количество жидкости в баке, шланги и их соединение, втулки педали сцепления на изношенность и качество их крепежа.

Замена цилиндров своими руками

Исходя из того, какой именно цилиндр вышел из строя, следует, и определяться с алгоритмом работ по замене.

  1. В случае износа главного блока, менять следует его из салонной части, ведь деталь расположена сразу за педалью сцепления.
  2. Если же пришел в негодность рабочий цилиндр, замена не вызовет излишних забот, но определенные усилия приложить придется. Следует выкрутить гидролинию, затем снять цилиндр с КПП. Монтаж новой детали производят в обратной последовательности, а затем выполняют регулировку.

Для прокачки гидролинии следует наполнить расширительный бачок жидкостью DOT4.

Затем с помощью второго человек выполняем прокачку. Один осуществляет выжимку педали, а другой ослабляет выпускной штуцер. Прокачка делается до момента полного отсутствия воздуха в системе.

Существует и второй метод, который позволяет выполнить процедуру без напарника.

  1. Следует взять медицинский шприц на 20 кубиков, на носик надевается шланг соответствующего диаметра.
  2. Он наполняется тормозной жидкостью, а конец шланг надевается на выпускное отверстие.
  3. Ослабив штуцер, жидкость из шприца медленно выдавливается, после чего клапан закрывается, а шланг стягивается.

Обычно хватает одного цикла подобных действий. Как прокачать, теперь всем понятно, главное соблюдать правильность действий.

Порядок прокачки, пошаговая инструкция

В первую очередь нужно найти штуцер рабочего цилиндра сцепления, через который прокачивается система. Он находится внизу слева от аккумулятора.

Чтобы удобно было выполнять работы снимите АКБ и площадку под ней.

Дальше:

  1. Находим заглушку на штуцере, очищаем и снимаем ее.
  2. Проверяем уровень тормозной жидкости в бачке и при необходимости доливаем под завязку.
  3. На штуцере есть два фиксатора (лиры), левый и правый. Нужно их очистить от грязи и сдвинуть.
  4. Правый опускаем вниз до упора, а левый, наоборот, поднимаем вверх до щелчка. Для этого можно использовать плоский щуп для вытаскивая магнитолы.
  5. Один конец шланга одеваем на штуцер, второй – на шприц.
  6. Сдвиньте в право (в сторону АКБ) черный шланг с трубкой приблизительно на 5 мм. На некоторых авто она может быть белым.

Дальше в работу подключается шприц. С помощью него выкачивайте ТЖ из системы. Чем он больше, тем лучше, меньше раз его нужно будет отключать и подключать.

Как прокачать сцепление других марок автомобилей одним человеком и с помощником

Когда шприц заполнится, для того, чтобы в систему не попал воздух, сдвиньте влево черную трубку.

Пережмите возле шприца шланг рукой или канцелярским зажимом, это предотвратит попадание воздуха. Только тогда отключайте шприц и выливайте жидкость.

Дальше снова подсоедините шприц, сдвиньте трубку вправо и прокачивайте сцепление.

По мере завоздушенности системы процедуру придется повторить от 2 до 4 раз. При необходимости доливайте тормозную жидкость.

Отсутствие воздуха в шланге и шприце указывает на то, что сцепление прокачано.

Сдвиньте и зафиксируйте черную трубку с помощью лир (фиксаторов), установите на место заглушку.

Если сцепление по какой-то причине не прокачивается и в трубке постоянно находится воздух, проверьте состояние уплотнительных колец на выжимном подшипнике, скорее всего они износились и через них идет подсос воздуха.

Также читайте про причины по которым может провалиться педаль сцепления.

Когда нужно прокачивать сцепление, важные особенности

Прокачка сцепления необходима:

После полной его замены.
Выхода из строя шлангов, а также других элементов.
При утечки тормозной жидкости и завоздушенности системы по причине ее разгерметизации (к примеру, между рабочим цилиндром и трубкой).
Из-за поломки главного цилиндра и его замены.
После замены выжимного подшипника.
При выявлении поломок в трансмиссии (важно чтобы при диагностике трансмиссии сцепление работало четко, без провалов).

Для прокачки сцепления на Рено Меган 2 производитель рекомендует использовать тормозную жидкость ROSDOT 4, которая соответствует требованиям стандартов SAE J 1703, FMVSS 116 DOT 4, ISO 4925, JIS K2233.

Если в процессе эксплуатации авто допускалось смешивание разных марок тормозных жидкостей, то рекомендуется провести полную ее замену с заменой всех прокладок и уплотнителей.

Если течи и завоздушенность системы происходят часто, то перед очередной прокачкой важно провести углубленную диагностику системы, выявить неисправность и устранить ее, вплоть до замены деталей. Так же важно понимать, что бачек у Меган 2 обеспечивает работу двух систем – сцепления и тормозной

Забор жидкости для первой системы находится выше, чем для второй

Так же важно понимать, что бачек у Меган 2 обеспечивает работу двух систем – сцепления и тормозной. Забор жидкости для первой системы находится выше, чем для второй

Это сделано для того, чтобы, когда, например, потек главный цилиндр сцепления или рабочий, не пропадали тормоза. Т.е. контура отдельные.

Порядок прокачки, пошаговая инструкция

В первую очередь нужно найти штуцер рабочего цилиндра сцепления, через который прокачивается система. Он находится внизу слева от аккумулятора.

Чтобы удобно было выполнять работы снимите АКБ и площадку под ней.

  1. Находим заглушку на штуцере, очищаем и снимаем ее.
  2. Проверяем уровень тормозной жидкости в бачке и при необходимости доливаем под завязку.
  3. На штуцере есть два фиксатора (лиры), левый и правый. Нужно их очистить от грязи и сдвинуть.
  4. Правый опускаем вниз до упора, а левый, наоборот, поднимаем вверх до щелчка. Для этого можно использовать плоский щуп для вытаскивая магнитолы.
  5. Один конец шланга одеваем на штуцер, второй – на шприц.
  6. Сдвиньте в право (в сторону АКБ) черный шланг с трубкой приблизительно на 5 мм. На некоторых авто она может быть белым.

Дальше в работу подключается шприц. С помощью него выкачивайте ТЖ из системы. Чем он больше, тем лучше, меньше раз его нужно будет отключать и подключать.

Когда шприц заполнится, для того, чтобы в систему не попал воздух, сдвиньте влево черную трубку.

Пережмите возле шприца шланг рукой или канцелярским зажимом, это предотвратит попадание воздуха. Только тогда отключайте шприц и выливайте жидкость.

Дальше снова подсоедините шприц, сдвиньте трубку вправо и прокачивайте сцепление.

По мере завоздушенности системы процедуру придется повторить от 2 до 4 раз. При необходимости доливайте тормозную жидкость.

Отсутствие воздуха в шланге и шприце указывает на то, что сцепление прокачано.

Сдвиньте и зафиксируйте черную трубку с помощью лир (фиксаторов), установите на место заглушку.

Если сцепление по какой-то причине не прокачивается и в трубке постоянно находится воздух, проверьте состояние уплотнительных колец на выжимном подшипнике, скорее всего они износились и через них идет подсос воздуха.

Замена цилиндров

Единственно верным способом решения проблемы с главным цилиндром является установка нового узла, так как ремонтопригодность цилиндра крайне низка. Для выполнения замены потребуются ключ «на 10», пассатижи и отвертка с плоским лезвием. Работы по снятию и монтажу главного цилиндра выполняются согласно инструкции, которая приведена ниже.

  1. Демонтировать корпус воздушного фильтра.
  2. Снять АКБ.
  3. Демонтировать ЭБУ.
  4. Извлечь пружинный фиксатор. Для этого необходимо поддеть его отверткой.
  5. Отсоединить наконечник трубки.
  6. Поддеть фиксатор под панелью приборов и снять наконечник штока с оси педали.
  7. Повернуть главный цилиндр против часовой стрелки. Это позволит его извлечь.
  8. Отсоединить шланг от штуцера.

Заглушить трубку. Это предотвратит вытекание жидкости.
Установить новое уплотнительное резиновое кольцо.
Собрать все в обратной последовательности.

Замена рабочего цилиндра предполагает демонтаж коробки передач. Это усложняет ремонт. Нужно:

  1. Вывернуть 2 болта, которые крепят механизм выключения сцепления.
  2. Демонтировать узел в сборе со штуцером, а также переходником с первичного вала КПП.

Установить все в обратном порядке.

Замена сцепления на Renault Megane 2. Фото, инструкция как поменять диск сцепления на Меган 2

сцепление на рено меган

Что делать как быть, ибо Меганище был на чужих землях, а меня это не устраивало. Для этого вам понадобится лишь инструкция, которая все разъяснить доступно.

Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП.

Для начала работы понадобится набор инструментов, ключей и отверток, а также подъёмник.

Сцепление рено меган 2 Итак, рассмотрим признаки неисправности этой детали у автомобиля: Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности.

Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая. К тому же в большинстве автомобильных сервисов диагностика проводится бесплатно.

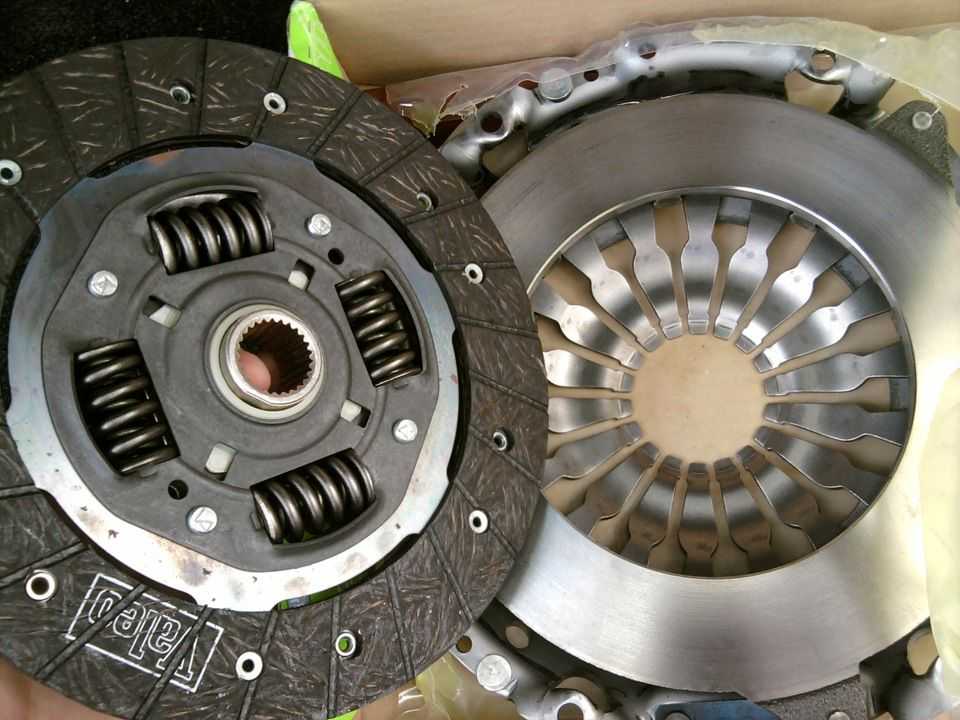

Комплект деталей состоит из диска и корзины. Главный цилиндр не затрагиваем.

Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку. Для свободы действий на Рено Меган 2 демонтируется подрамник спереди. Размещается стойка, подпирая собой силовой агрегат.

Замена сцепления Renault Megane 2 — стоимость

Вместе с напарником снимается КПП и устанавливается новый комплект сцепления. По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.

Снятие МКПП Рено Флюенс,Меган3

Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.

Размещаем новый комплект в штатном месте, центрируем диск. Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения. КПП возвращается на место, и зажимаются крепежи с ее низу.

Привод и подрамник также устанавливаются на место, следует не забыть и о подушках. Коробка наполняется масло, желательно новым. Замена цилиндров В зависимости от того, какой цилиндр изношен, нужно выбирать определенную тактику работы по замене.

Если износ имеет главный цилиндр, менять его нужно только из салона, так как данная деталь установлена непосредственно под педалью сцепления. В случае, если износился рабочий цилиндр сцепления , заменить его не составит лишнего труда, хотя попотеть придется. Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП.

Меняем комплект своими руками

Комплект механизма сцепления на Renault Megane 2 заменяется лишь при демонтаже КПП, в противном случае, диск не меняется. Для выполнения работ нужен инструментарий в виде отверток, набора ключей и домкрата. Итак, замена сцепления:

    1. Сначала отключается АКБ и вместе с ним снимается его площадка, отсоединяются все контакты.
    2. Отключается привод кулисы и кабель массы на КПП.
    3. В верхней части выкручивается рабочий цилиндр и другие болты, фиксирующие КПП к блоку. Главный цилиндр не затрагиваем.
    4. Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку.
    5. Для свободы действий на Рено Меган 2 демонтируется подрамник спереди.
  1. Размещается стойка, подпирая собой силовой агрегат.
  2. Демонтируем подушки КПП, выкручиваем стартер и несколько крепеже в нижней части КПП.
  3. Вместе с напарником снимается КПП и устанавливается новый комплект сцепления.
  4. По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.

Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.

  1. Размещаем новый комплект в штатном месте, центрируем диск.
  2. Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения.
  3. КПП возвращается на место, и зажимаются крепежи с ее низу.
  4. Привод и подрамник также устанавливаются на место, следует не забыть и о подушках.
  5. Коробка наполняется масло, желательно новым.
  6. Все узлы собираются в обратной последовательности.

Когда диск установлен, система автоматически выполнить регулировку зазора до нужных значений. Поэтому вам не придется участвовать в настройках. Далее осуществляется прокачка сцепления, а о том, как прокачать его, мы написали выше.

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

  • во время включения и выключения слышен сильный шум;
  • во время включения заметно буксует;
  • во время выключения заметно ведёт;
  • во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Самостоятельный ремонт.

Самостоятельная замена сцепления:

  • на треногах расположите передок машины;
  • снимите передние колёса;
  • отсоедините шнур сцепления от коробки переключения передач;
  • снимите шнур с кронштейна;
  • открепите шнур спидометра от коробки переключения передач;
  • вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
  • ослабьте задний крепёж продольного левого рычага;
  • открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
  • поверните рычаг на 90⁰;
  • в случае крепления к коробке переключения передач массы её необходимо отсоединить;
  • отверните нижний кожух, защищающий маховик;
  • открутите левую подпорку двигателя;
  • открутите от кузова заднюю подпорку двигателя;
  • открутите хомут привода переключателя передач;
  • снимите привод переключателя передач;
  • открутите двигатель от коробки переключения передач;
  • снимите коробку переключения передач;
  • отверните сцепление;
  • поменяйте выжимающий подшипник;
  • при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
  • соберите всё.

Источник

Прокачка системы при замене сцепления Меган

Устранение явления «ватной» педали производится путем прокачки контура от воздуха. Нужно:

  1. Снять аккумулятор.
  2. Довести уровень жидкости до максимума.
  3. Снять заглушку на штуцере.
  4. Надеть на штуцер шланг.
  5. С обратной стороны трубки подсоединить шприц.


Опустить вниз до упора фиксатор справа.
Левый фиксатор поднять вверх.
Выдвинуть черную трубку на 5 мм вправо.
Шприцем потянуть жидкость из системы.
Когда шприц наполнится, задвинуть черную трубку. После этого можно отсоединять трубку и сливать жидкость.
Повторно выдвинуть черную трубку и потянуть жидкость шприцем.

Данную процедуру следует выполнять, пока не исчезнут все пузырьки. При прокачке нужно следить, чтобы в бачке постоянно поддерживался достаточный уровень жидкости.

Когда нужно прокачивать сцепление, важные особенности

Прокачка сцепления необходима:

После полной его замены.
Выхода из строя шлангов, а также других элементов.
При утечки тормозной жидкости и завоздушенности системы по причине ее разгерметизации (к примеру, между рабочим цилиндром и трубкой).
Из-за поломки главного цилиндра и его замены.
После замены выжимного подшипника.
При выявлении поломок в трансмиссии (важно чтобы при диагностике трансмиссии сцепление работало четко, без провалов).

Для прокачки сцепления на Рено Меган 2 производитель рекомендует использовать тормозную жидкость ROSDOT 4, которая соответствует требованиям стандартов SAE J 1703, FMVSS 116 DOT 4, ISO 4925, JIS K2233.

Если в процессе эксплуатации авто допускалось смешивание разных марок тормозных жидкостей, то рекомендуется провести полную ее замену с заменой всех прокладок и уплотнителей.

Так же важно понимать, что бачек у Меган 2 обеспечивает работу двух систем – сцепления и тормозной. Забор жидкости для первой системы находится выше, чем для второй

Это сделано для того, чтобы, когда, например, потек главный цилиндр сцепления или рабочий, не пропадали тормоза. Т.е. контура отдельные.

Поэтому очень важно, чтобы перед прокачкой сцепления бачек был полным под самую крышку

Снятие, осмотр и установка выжимного подшипника Рено Меган

Снятие, осмотр и установка выжимного подшипника

1 Чтобы получить доступ к подшипнику, снимите из двигательного отсека силовой агрегат, переместите его на верстак и отделите трансмиссию от двигателя как описано в Главе двигателя.

2. Отклоните вилку выключения сцепления и снимите сборку подшипника с направляющей втулки (обратитесь к сопроводительной иллюстрации).

3. Подтолкните вилку внутрь картера сцепления, чтобы отделить ее от шарнирной шпильки. Если необходимо, снимите резиновые защитные чехлы из проема картера сцепления и с шарнирной шпильки.

1. Осмотрите выжимной механизм и замените все изношенные и поврежденные компоненты. Тщательно проверьте все рабочие и контактные поверхности. 2. Убедитесь, что подшипник вращается ровно и легко, без шума и толчков, и что его рабочая поверхность гладкая и ровная, без трещин, точечной коррозии и сработанных мест. Если возникло какое-либо сомнение относительно состояния подшипника, замените его.

1. Перед установкой, нанесите молибденовую смазку (Renault рекомендует Molykote BR2) на контактные поверхности выжимного подшипника, вилки выключения сцепления, шарнирной шпильки и направляющей втулки (обратитесь к сопроводительной иллюстрации).

Самостоятельная работа по замене дисков и корзины

Начать процесс по ремонту нужно с откручивания болтов в корзине, потом следует снять все детали, которые находятся в маховике

Обращайте внимание на поверхности маховика, чтобы там не было никаких масляных следов.

Ведомый диск тоже должен быть чистым, если следы имеют место, необходимо произвести замену сальника. Также поменяйте ведомый диск и корзину, если обнаружите на них повреждения в виде глубоких царапин. Маховик и ведомый диск корзины должен быть чистым и обезжиренным. Чистку можно произвести с помощью бензина.

Вставляем диск в корзину и надеваем крепление либо на первичный вал МКПП, либо на оправку. В маховике есть отверстие, куда и помещаем весь комплект деталей. Вставляйте до упора и прикручивайте корзину на болты.

Такой процесс нужно проделать два или три раза, чтобы произошла точная и ровная установка. Теперь можно затянуть болты, прикладывая усилие 2,5-3,5 кгс/м. Ведомости об мощности усилия имеются в инструкции по ремонту вашей марки авто. Корзину сцепления меняем по аналогичной схеме.

Вы заменили сцепление и ощущаете вибрацию в этой области – нужно отрегулировать центровку диска или проверить мощность затяжки корзины.

Меняем комплект своими руками

Комплект механизма сцепления на Renault Megane 2 заменяется лишь при демонтаже КПП, в противном случае, диск не меняется. Для выполнения работ нужен инструментарий в виде отверток, набора ключей и домкрата. Итак, замена сцепления:

    1. Сначала отключается АКБ и вместе с ним снимается его площадка, отсоединяются все контакты.
    2. Отключается привод кулисы и кабель массы на КПП.
    3. В верхней части выкручивается рабочий цилиндр и другие болты, фиксирующие КПП к блоку. Главный цилиндр не затрагиваем.
    4. Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку.
    5. Для свободы действий на Рено Меган 2 демонтируется подрамник спереди.
  1. Размещается стойка, подпирая собой силовой агрегат.
  2. Демонтируем подушки КПП, выкручиваем стартер и несколько крепеже в нижней части КПП.
  3. Вместе с напарником снимается КПП и устанавливается новый комплект сцепления.
  4. По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.

Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.

  1. Размещаем новый комплект в штатном месте, центрируем диск.
  2. Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения.
  3. КПП возвращается на место, и зажимаются крепежи с ее низу.
  4. Привод и подрамник также устанавливаются на место, следует не забыть и о подушках.
  5. Коробка наполняется масло, желательно новым.
  6. Все узлы собираются в обратной последовательности.

Когда диск установлен, система автоматически выполнить регулировку зазора до нужных значений. Поэтому вам не придется участвовать в настройках. Далее осуществляется прокачка сцепления, а о том, как прокачать его, мы написали выше.

Замена цилиндров

Единственно верным способом решения проблемы с главным цилиндром является установка нового узла, так как ремонтопригодность цилиндра крайне низка. Для выполнения замены потребуются ключ «на 10», пассатижи и отвертка с плоским лезвием. Работы по снятию и монтажу главного цилиндра выполняются согласно инструкции, которая приведена ниже.

  1. Демонтировать корпус воздушного фильтра.
  2. Снять АКБ.
  3. Демонтировать ЭБУ.
  4. Извлечь пружинный фиксатор. Для этого необходимо поддеть его отверткой.
  5. Отсоединить наконечник трубки.
  6. Поддеть фиксатор под панелью приборов и снять наконечник штока с оси педали.
  7. Повернуть главный цилиндр против часовой стрелки. Это позволит его извлечь.
  8. Отсоединить шланг от штуцера.

Заглушить трубку. Это предотвратит вытекание жидкости.
Установить новое уплотнительное резиновое кольцо.
Собрать все в обратной последовательности.

Замена рабочего цилиндра предполагает демонтаж коробки передач. Это усложняет ремонт. Нужно:

  1. Вывернуть 2 болта, которые крепят механизм выключения сцепления.
  2. Демонтировать узел в сборе со штуцером, а также переходником с первичного вала КПП.

Установить все в обратном порядке.

Потом нужно произвести прокачку гидропривода.

Меняем цилиндры

Менять главную цилиндрическую систему есть резон, если после замены уплотнительных колец не улучшилась функциональность системы. Замену на новые цилиндры сцепления устанавливают тогда, когда уже тормозная жидкость убегает даже после замены новых манжетов.

Процесс снятия рабочего цилиндра и установки выполняйте по схеме:

  • Избавляемся от пружины возле педали.
  • Откручиваем две гайки, что скрепляют цилиндр с коробкой передач;
  • Процесс откручивания резинового шланга, присоединенного к рабочему цилиндру, производиться на весу;
  • Прикручиваем к шлангу, во избежание утечки тормозного состава, цилиндр нового образца;
  • Выкачиваем все из цилиндра, выкручиваем штуцер, закрываем отверстие;
  • Откручиваем гайки, служащие креплением главному цилиндру с кузовом машины;
  • Чтобы рашплинтовать шарнир, связанный с педалью, нужно потянуть его на себя. Вытяните штифт, при этом произойдет отсоединение цилиндра от педали.
  • Два цилиндра устанавливайте по той же схеме, по которой разбирали.

Замена цилиндров своими руками

Исходя из того, какой именно цилиндр вышел из строя, следует, и определяться с алгоритмом работ по замене.

  1. В случае износа главного блока, менять следует его из салонной части, ведь деталь расположена сразу за педалью сцепления.
  2. Если же пришел в негодность рабочий цилиндр, замена не вызовет излишних забот, но определенные усилия приложить придется. Следует выкрутить гидролинию, затем снять цилиндр с КПП. Монтаж новой детали производят в обратной последовательности, а затем выполняют регулировку.

Для прокачки гидролинии следует наполнить расширительный бачок жидкостью DOT4.

Затем с помощью второго человек выполняем прокачку. Один осуществляет выжимку педали, а другой ослабляет выпускной штуцер. Прокачка делается до момента полного отсутствия воздуха в системе.

Существует и второй метод, который позволяет выполнить процедуру без напарника.

  1. Следует взять медицинский шприц на 20 кубиков, на носик надевается шланг соответствующего диаметра.
  2. Он наполняется тормозной жидкостью, а конец шланг надевается на выпускное отверстие.
  3. Ослабив штуцер, жидкость из шприца медленно выдавливается, после чего клапан закрывается, а шланг стягивается.

Обычно хватает одного цикла подобных действий. Как прокачать, теперь всем понятно, главное соблюдать правильность действий.

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

Сцепление рено меган 2

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

  • во время включения и выключения слышен сильный шум;
  • во время включения заметно буксует;
  • во время выключения заметно ведёт;
  • во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Сцепление рено меган 2

Самостоятельный ремонт.

Самостоятельная замена сцепления:

  • на треногах расположите передок машины;
  • снимите передние колёса;
  • отсоедините шнур сцепления от коробки переключения передач;
  • снимите шнур с кронштейна;
  • открепите шнур спидометра от коробки переключения передач;
  • вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
  • ослабьте задний крепёж продольного левого рычага;
  • открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
  • поверните рычаг на 90⁰;
  • в случае крепления к коробке переключения передач массы её необходимо отсоединить;
  • отверните нижний кожух, защищающий маховик;
  • открутите левую подпорку двигателя;
  • открутите от кузова заднюю подпорку двигателя;
  • открутите хомут привода переключателя передач;
  • снимите привод переключателя передач;
  • открутите двигатель от коробки переключения передач;
  • снимите коробку переключения передач;
  • отверните сцепление;
  • поменяйте выжимающий подшипник;
  • при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
  • соберите всё.

Замена комплекта сцепления целиком

Целиком менять сцепление на Megane нужно так:

  1. Снять аккумуляторную батарею.
  2. Демонтировать поперечину радиатора.
  3. Извлечь полуоси.
  4. Подпереть силовую установку.
  5. Снять опору КПП.
  6. Демонтировать коробку перемены передач.
  7. Отвернуть по кругу корзины 6 болтов.

Установить новый комплект сцепления Рено Меган на место.
Монтировать коробку на автомобиль.
Собрать все в обратном порядке.

Если возникли проблемы со сцеплением, производить демонтаж коробки перемены передач нужно не всегда. Например, замена главного цилиндра и развоздушивание системы возможны и без снятия основных узлов.

Регулировка, прокачка и замена сцепления в Меган 2

Не секрет, что главную роль в правильной работе любого автомобиля играет регулировка сцепления. Зачастую многие владельцы автомобилей Рено Меган сталкиваются с проблемой неправильно работающего механизма передачи крутящего момента двигателя на трансмиссию. Сегодня мы поговорим о том, какие существуют симптомы неисправностей сцепления и методы их ликвидации.

Если пропало сцепление

Наиболее распространенный тип неисправности сцепления состоит в износе главного или рабочего цилиндра выжима. Вторым аспектом является критический износ диска и других комплектов механизма сцепления. Немалый процент поломок проявляет себя посторонним шумом при выжиме педали. Такой симптом говорит о выходе из строя выжимного подшипника. Эти неисправности пагубно влияют на регулировку зазора.

Производя ремонт механизма сцепления, необходимо приобретать полный комплект.

Замена цилиндров

В зависимости от того, какой цилиндр изношен, нужно выбирать определенную тактику работы по замене.

  1. Если износ имеет главный цилиндр, менять его нужно только из салона, так как данная деталь установлена непосредственно под педалью сцепления.
  2. В случае, если износился рабочий цилиндр сцепления, заменить его не составит лишнего труда, хотя попотеть придется. Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП. Новый рабочий цилиндр устанавливается в обратном порядке снятию, после чего предстоит регулировка.

Прокачиваем систему

Чтобы прокачать гидролинию, достаточно наполнить резервуар жидкостью DOT4.

После этого вдвоем с напарником проводим процедуру прокачки. Один нажимает на педаль главного цилиндра, второй в это время открывает спускной клапан. Процедура регулировки должна повторяться до тех пор, пока не выйдет весь воздух.

Есть еще один способ, который поможет сделать данную операцию в одиночку.

  1. Возьмите медицинский шприц объемом в 20 кубиков, на его носик наденьте шланг подходящего диаметра.
  2. Наберите в него тормозную жидкость и наденьте конец шланга на штуцер прокачки рабочего цилиндра.
  3. Открутив штуцер, медленно выдавливайте жидкость из шприца, после чего закройте штуцер и снимите шланг.

В большинстве случаев, достаточно одной процедуры.

Прокачка системы при замене сцепления Меган

Устранение явления «ватной» педали производится путем прокачки контура от воздуха. Нужно:

  1. Снять аккумулятор.
  2. Довести уровень жидкости до максимума.
  3. Снять заглушку на штуцере.
  4. Надеть на штуцер шланг.
  5. С обратной стороны трубки подсоединить шприц.

Опустить вниз до упора фиксатор справа.
Левый фиксатор поднять вверх.
Выдвинуть черную трубку на 5 мм вправо.
Шприцем потянуть жидкость из системы.
Когда шприц наполнится, задвинуть черную трубку. После этого можно отсоединять трубку и сливать жидкость.
Повторно выдвинуть черную трубку и потянуть жидкость шприцем.

Данную процедуру следует выполнять, пока не исчезнут все пузырьки. При прокачке нужно следить, чтобы в бачке постоянно поддерживался достаточный уровень жидкости.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
