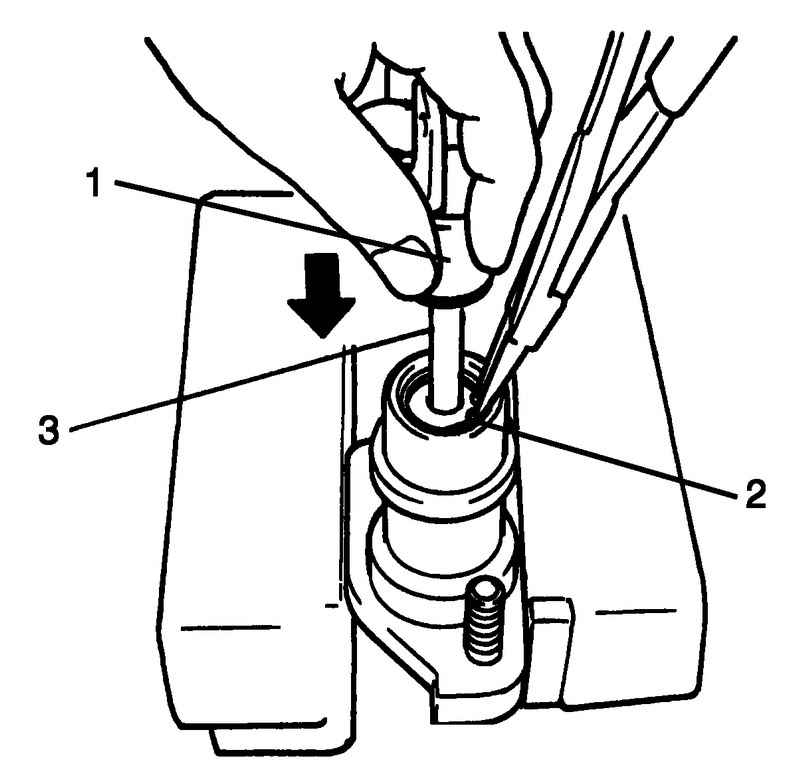

Снятие, разборка и сборка

Какой выбрать ремень для Renault Symbol

Производитель рекомендует устанавливать только оригинальные ремни (каталожный номер – 7700101261). Это не означает, что нужно обязательно следовать этим рекомендациям, главное условие – совпадение длины ремня. Размер ремня генератора Renault Symbol может быть разным в зависимости от комплектации автомобиля – например, с кондиционером и ГУРом он будет длиннее (1750 мм), без оных – короче (1110 мм).

Главное правило – чтобы производитель был известной компанией. Можно посоветовать ремни Dayco или Gates, настоятельно рекомендуется устанавливать только 6-ручейковые.

А если достать удалось только 5-ручейковый, на автомобилях с кондиционером пустующей нужно оставлять канавку внешнюю, расположенную дальше от двигателя. На моделях без кондиционера – ту, которая ближе к мотору.

Устройство и принцип работы генератора Renault Symbol

Любой автомобильный генератор состоит из следующих узлов:

корпуса с двумя крышками;
ротора/статора;
щёточного узла;
диодного моста (выпрямителя);
регулятора напряжения;
приводной части (шкивы, ролики, ремень).

Его принцип работы достаточно прост: при вращении ротора в его обмотке возникает возбуждение, которое приводит к генерации магнитного поля. Статор — это магнитное поле преобразует в переменный ток, диодный мост переменный ток преобразует в постоянный, а регулятор напряжения следит, чтобы выходные параметры генератора были стабильными вне зависимости от того, с какой частотой вращается коленвал двигателя. Отметим, что при пуске двигателя работу всех систем автомобиля, и прежде всего системы пуска, обеспечивает аккумулятор, но как только обороты коленвала достигают определённой величины, цепь питания в АКБ переключается на генератор.

Рено Симбол. Снятие и установка коробки передач

В данном подразделе описано снятие коробки передач как отдельного агрегата с отделением его от двигателя, установленного на автомобиле.

Специальный инструментМоменты затяжки

Снятие:

– установите автомобиль на подъемник или эстакаду;

– снимите защитный кожух силового агрегата;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– отсоедините контактные разъемы от ЭБУ и выключателя подачи топлива при ударе, отведите провода в сторону от зоны работы и закрепите их;

– снимите воздухозаборный патрубок воздушного фильтра;

– демонтируйте поддон аккумуляторной батареи;

– отсоедините трос сцепления от коробки передач и отведите его в сторону;

– отверните два болта и снимите датчик положения коленчатого вала, расположенный вверху в зоне маховика;

– отсоедините «массовые» шины от картера коробки передач;

Не выворачивайте полностью верхний болт крепления коробки передач к двигателю

– выверните болты крепления коробки передач к блоку двигателя, но оставьте верхний болт завернутым от руки до момента снятия коробки передач (Рисунок 4.15);

Нижняя передняя гайка крепления коробки к двигателю

– отверните и снимите переднюю нижнюю гайку крепления коробки передач к двигателю, запомнив установку кронштейна крепления проводки (Рисунок 4.16);

Болты (В) крепления коробки передач

– выверните два болта поддеривающих кронштейнов В

– снимите передние колеса;

– снимите вал привода правого переднего колеса (см. подраздел «Привод передних колес»);

– снимите вал привода левого переднего колеса вместе со ступицей колеса (см. подраздел «Привод передних колес»);

– снимите стартер (см. раздел «Электрооборудование»);

– разъедините контактные разъемы выключателя света заднего хода и датчика спидометра, снимите датчик спидометра;

– снимите приемную трубу системы выпуска отработавших газов;

Рисунок 4.18. Болт (В) тяги привода переключения передач (под чехлом) и болт крепления задней опоры коробки передач (стрелка)

– снимите тягу привода переключения передач в сборе, вывернув болт В (Рисунок 4.18) и три болта крепления теплозащитного щитка, для получения доступа к опоре рычага переключения передач;

– снимите болт крепления реактивной тяги;

Рисунок 4.19. Крепление задней опоры коробки передач

– снимите заднюю опору коробки передач (Рисунок 4.19);

Рисунок 4.20. Соединительная тага (стрелка) между подрамником и кузовом

– снимите соединительную тягу подрамником и кузовом (Рисунок 4.20) с левой стороны;

– снимите стяжку между двигателем и коробкой передач;

– выверните болты крепления рулевого механизма к подрамнику, как описано в разделе «Рулевое управление»;

– для облегчения снятия рулевого механизма установите при необходимости подкладку между задней стенкой двигателя и моторным щитом, чтобы наклонить двигатель вперед;

– отсоедините рулевой механизм и снимите его, закрепите его в стороне ;

– с помощью подъемного устройства вывесите силовой агрегат;

Рисунок 4.21. Три болта (стрелки) крепления опоры на картере коробки передач

– выверните три болта крепления опоры на картере коробки передач (Рисунок 4.21);

– опустите силовой агрегат, насколько это возможно, не повредив при этом шланги системы охлаждения;

– подоприте подрамник подкатным домкратом, подложив обрезок доски на головку домкрата, отверните четыре болта крепления и опустите подрамник до пола;

Рисунок 4.22. Отверните оставшееся крепление коробки передач к двигателю

– подведите под коробку передач подкатной домкрат, отверните оставшееся неснятым верхнее крепление коробки к двигателю (Рисунок 4.22) и вдвоем с помощником выньте коробку передач из-под автомобиля.

УСТАНОВКА

Рисунок 4.23. Установка дополнительной шпильки (стрелка) при соединении коробки передач с двигателем

5. Для облегчения установки КПП применяйте направляющую шпильку (С).

6. Установите:

— подрамник:

— рулевой механизм;

— приемную трубу системы выпуска:

— соединительную тягу подрамника.

– присоединяя к коробке валы привода передних колес, установите новые пружинные штифты и уплотните их герметиком;

– проверьте уровень масла в коробке и совершите пробную поездку.

Видео по теме «Рено Симбол. Снятие и установка коробки передач»

Снятие коробки передач на Рено Клио-Симбол.

Замена сцепления (снятие МКПП) на Рено Логан, Сандеро, Ларгус

Ремонт коробки передач RENAULT SYMBOL

Признаки растянувшегося ремня

В норме генератор всегда в состоянии обеспечить электричеством всех потребителей, плюс осуществлять подзарядку батареи. Но если какой-то из его узлов начинает работать нестабильно, на поддержание заряда аккумулятора электроэнергии уже не будет хватать, и она в итоге разрядится. Чтобы этого не случилось, необходимо следить за состоянием генератора, периодически проверяя уровень напряжения, который он выдаёт на АКБ.

Появление характерного свиста из моторного отсека, особенно при увеличении оборотов вращения мотора, может свидетельствовать об ослаблении натяжения приводного ремня генератора. Это первый признак того, что генератор работает не в полную силу, а значит, со временем возникнут проблемы с аккумулятором и спуском двигателя. Обрыв ремня чреват обесточиванием автомобиля, как и поломки или износ других узлов генератора.

Ремонт/замена генератора

Если с натяжением ремня всё в порядке, но аккумулятор подзаряжается плохо, можно проверить, не износились ли щётки генератора – это одна из самых распространённых причин его плохой работоспособности. Выполнить замену щёток генератора на Renault Symbol можно без снятия генератора.

Для этого выполняем следующие шаги:

отключаем отрицательную клемму АКБ;

демонтируем теплозащитный кожух, крепящийся тремя болтами;
откручиваем болты крепления регулятора напряжения и осторожно извлекаем его;
если остаточная длина графитовых щёток менее 5 мм, производим их замену;

для этого паяльником отпаиваем клеммы щёток, извлекаем их вместе с пружинами;
устанавливаем в шахту регулятора новый комплект щёток, припаиваем клеммы, убедившись, что длина выступающей части составляет порядка 10 мм.

При припаивании токоподводов нужно быть аккуратным и не допустить попадания припоя или флюса на детали регулятора. Щётки должны перемещаться легко, без заеданий.

Вторая по частоте встречаемости причина ухудшения работы генератора – критический износ подшипников, для замены которых потребуется снятие генератора Renault Symbol по следующей схеме:

ставим авто на подъёмник (или поддомкрачиваем, установив под кузов деревянные опоры;
отсоединяем минусовую клемму батареи;
демонтируем правое колесо вместе с подкрылком;
демонтируем облицовочную радиаторную решётку;
откручиваем два болта крепления поперечины, снимаем её;
демонтируем кожух рампы системы питания;
откручиваем и снимаем правую фару;
ослабляем гайки крепления генератора, снимаем ремень;
откручиваем и вынимаем шкив насоса ГУР;
снимаем топливопровод, идущий к рампе системы питания;
откручиваем болты, крепящие насос гидроусилителя к кронштейну, а также болт крепления трубопровода ГУР;
откручиваем болты крепления генератора, отводим насос гидроусилителя в сторону и вынимаем генератор.

Установка генератора Renault Symbol производится в порядке, обратном снятию.

Когда генератор снят, проверяем целостность подшипников. Если вал проворачивается с усилием и скрипами, их нужно менять.

Рассмотрим процедуру замены подшипников генератора Renault Symbol:

откручиваем 4 болта крепления задней крышки;
демонтируем регулятор, откручиваем болты, стягивающие корпус генератора;
с помощью съёмника выдавливаем подшипник с вала;
чтобы отвинтить шкив, заживаем генератор в тиски (лучше за ротор, а не корпус – последний может лопнуть, поскольку он алюминиевый;
откручиваем болтики верхней крышки;
выбиваем подшипник из корпуса вместе с валом. Используем выколотку из мягкого металла или дерева
шайбу подшипника снимаем, поддев мощной отвёрткой с плоским наконечником;
снимаем подшипник с вала с помощью съёмника, если его нет, то можно спилить его болгаркой, не повредив вал;
напрессовываем передний подшипник, устанавливаем задний;
зажимаем генератор в тиски и привинчиваем шкив, собираем корпус, стягиваем его болтами, прикручиваем регулятор и крышку, устанавливаем генератор на штатное место.

Как видим, снятие генератора на Renault Symbol – операция не слишком сложная, выполнить замену подшипников или сломанного реле-регулятора тоже можно самостоятельно. А вот при обрыве обмотки лучше отдать устройство для реанимации электрику.
