Замена сцепления рено меган: подробная инструкция

Как прокачать сцепление на Шкода Октавия?

1). Проверяем уровень жидкости в бачке главного тормозного цилиндра Шкода Октавия (бачок общий для обеих систем) и при необходимости доводим его до нормы.

2). Снимаем защитный колпачок с клапана удаления воздуха на рабочем цилиндре сцепления.

3). Надеваем на клапан шланг и опускаем его конец в емкость с небольшим количеством тормозной жидкости. Просим помощника, чтобы он нажал на педаль сцепления раза 4-5, а затем чтобы удерживал нажатой.

4). Выворачиваем клапан на ¾ оборота. Из шланга в емкость будет вытекать жидкость с пузырьками воздуха.

5). Во время прокачки не забываем следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до максимальной отметки.

6). Заворачиваем клапан, надеваем защитный колпачок и если нужно доливаем жидкость в бачок гидроприводов тормозов и выключения сцепления.

Как прокачать сцепление на Шевроле Круз?

1). В бачок доливаем жидкость до максимального уровня.

2). Как правило, штуцер прокачки сильно прихватывает, в связи с чем вначале нужно будет обработать его проникающей аэрозольной смазкой (WD-40 или любой другой) и подождать 5-10 минут. Разводным ключом (или ключом на 19) удерживаем пластиковый корпус переходника у самого штуцера, а накидным ключом на 10 аккуратно и с нарастающим усилием, а не резко, стараемся сорвать головку штуцера. Как только штуцер поддался, затягиваем его.

3). На штуцер надеваем шланг, второй конец которого опускаем в сосуд. Там должно быть немного тормозной жидкости.

4). Просим помощника, чтобы он раза 4-5 активно выжал педаль сцепления, после чего держал в нажатом положении.

5). В этот момент нам необходимо отпустить штуцер до полуоборота, что позволит с воздушными пузырьками спуститься в емкость. Не забываем контролировать уровень жидкости в бачке.

6). Затягиваем штуцер.

7). Просим помощника, чтобы он снова пару раз нажал на педаль сцепления и снова держал ее. А мы в этом время опускаем штуцер и ждем, пока жидкость с воздухом не уйдет в емкость. Зажимаем штуцер.

8). Данную процедуру повторяем до тех пор, пока из шланга не пойдет жидкость без пузырьков.

9). По завершении работы, снимаем шланг со штуцера, нежно затягиваем его до упора и надеваем защитную крышку. Доливаем жидкость до максимального уровня.

Особенности прокачки сцепления

Итак, с причинами разобрались! Теперь переходим непосредственно к выполнению работ на Форде Фокус второго поколения. Чтобы прокачать сцепление, вам понадобятся следующие инструменты:

Набор отверток и ключей (обязательно на 11 и 17).
Тормозная жидкость для замены.
Резервуар для сливания старой жидкости.
Трубка либо шланг для выполнения прокачки (важно чтобы ее диаметр совпадал с диаметром штуцера для слива).

Желательно также попросить кого-то помочь, поскольку самому работать будет не очень удобно. Итак, на втором поколении Ford Focus прокачка выполняется следующим образом:

Для удаления воздуха из рабочего цилиндра снимаем колпак клапана.
Одеваем один конец трубки на клапан, а второй опускаем в емкость с тормозной жидкостью. Далее нужно выжать сцепление 3–5 раз и задержать педаль на несколько секунд, после чего сохраняем ее в выжатом положении.
Откручиваем немного клапан (не на полный оборот), придерживая ключом штуцер переходника от основного цилиндра привода выключения. Когда вы это сделаете, в резервуар начнем выливаться старая тормозная жидкость (она будет иметь воздушные пузыри).
Далее отвинчиваем штуцер прокачки еще приблизительно на пол-оборота и закручиваем клапан, отпуская при этом педаль сцепления. Делать это нужно пока жидкость не избавиться полностью от пузырей.
Завинчиваем клапан, ставим колпачок, доливаем необходимый объем тормозной жидкости.

Примечание: при выполнении работ необходимо постоянно контролировать уровень жидкости и недопустимо его падение ниже границы минимума. Также вовремя залейте новую тормозную жидкость, иначе система наберет воздуха, и прокачка будет выполнена зря, поскольку придется все переделывать.

После того как прокачка закончена, необходимо будет проверить работу системы. Для этого нужно выжать педаль сцепления на FordFocus второго поколения и посмотреть за положением толкателя поршня. Его ход должен быть в пределах 28 мм. Если данные показатель не совпадает с нормальным, то нужно регулировать сцепление.

Также запомните, что необходимо использовать только ту жидкость, которая рекомендована производителем. Если же проигнорировать это и использовать другой продукт, то может произойти увеличение резиновых частей, а это уже может вызвать поломку сцепления.

Необходимый для прокачки инструмент

Для того, чтобы приступить к прокачке сцепления нам понадобится:

Тормозная жидкость той марки, которая предназначена для вашего автомобиля.
Медицинский шприц.
Небольшой шланг. (Хорошо подходит от системы стеклоомывателя ваз 2108-99).
Ёмкость для слива старой жидкости.

Инструмент готов к работе

Пошаговый порядок работ

Тут расположен штуцер Рено Меган 2, который предназначен для прокачки системы (рабочего цилиндра) сцепления.

Далее, для удобства при выполнении работ снимаем аккумуляторную батарею и демонтируем площадку под ней.
Затем убираем крышку от бачка с тормозной жидкостью, и доливаем жидкость до максимальной отметки.
Очищаем заглушку на штуцере от грязи и снимаем её.

Очищаем аккуратно, дабы не повредить поверхность колпачка
Надеваем на неё заранее приготовленный шланг.

Для того чтобы надеть шланг, придётся приложить небольшие усилия

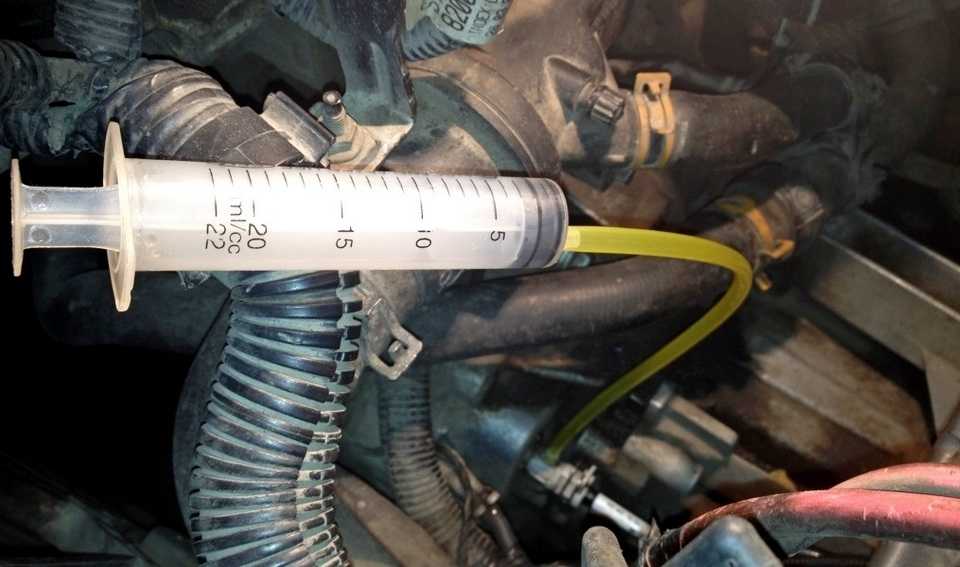

С обратной стороны присоединяем шприц.

Оптимальный вариант — шприц на 20 кубиков
Следующим шагом будет распределение пружинных фиксаторов на штуцере.
Первым делом опускаем вниз до упора фиксатор справа.

Достаём аккуратно, чтобы не сломать
А затем до щелчка поднимаем вверх левый.
Чёрная трубка которая находится по правую сторону, выдвигаем примерно на 5 миллиметров по направлению к АКБ, т.е вправо.

Для того, чтобы убрать трубку с места фиксации следует приложить лишь немного усилий
После выполнения этих процедур, при помощи шприца вытягиваем жидкость из системы.

Эту процедуру придётся проделать не один раз

Подобную процедуру следует проводить до тех пор, пока из системы не выйдут все пузырьки воздуха. Как правило, на такие манипуляции уходит порядка 2-3 повторений.
Не забывайте постоянно следить за уровнем тормозной жидкости в системе через бачок тормозной жидкости, и дополнять её при необходимости.

Жидкость заливаем в пределах уровня MAX
После того, как в шприц перестали поступать пузыри воздуха, это будет означать, что ваша система прокачана.
Задвигаем на место черный патрубок, ставим на место все металлические фиксаторы и присоединяем резиновую заглушку.

Принцип работы системы и возможные причины неисправности

Обычно привод сцепления на авто гидравлического типа. Следовательно, в качестве приводного компонента используется специальная жидкость. Это оправдано, ведь жидкость не имеет характерного для воздуха свойства сжиматься, что гарантирует передачу всего усилия с педали непосредственно на цилиндры (рабочий и главный). Тем не менее, просачивание в систему даже незначительного объема воздуха ведет к некорректной работе гидропривода.

Ведь воздух может сжиматься, что ведет к потере некоторой части усилия. Следовательно, передача может некорректно включиться или вообще не выключиться.

Главная причина поломки – попадание воздуха в гидравлическую систему сцепления. Обычно подобная проблема возникает при недостаточно затянутых соединениях (резьбового типа), а также наличии дефектов в трубопроводе (шлангах и патрубках).

Замена сцепления на Renault Megane 2. Фото, инструкция как поменять диск сцепления на Меган 2

сцепление на рено меган

Что делать как быть, ибо Меганище был на чужих землях, а меня это не устраивало. Для этого вам понадобится лишь инструкция, которая все разъяснить доступно.

Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП.

Для начала работы понадобится набор инструментов, ключей и отверток, а также подъёмник.

Сцепление рено меган 2 Итак, рассмотрим признаки неисправности этой детали у автомобиля: Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности.

Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая. К тому же в большинстве автомобильных сервисов диагностика проводится бесплатно.

Комплект деталей состоит из диска и корзины. Главный цилиндр не затрагиваем.

Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку. Для свободы действий на Рено Меган 2 демонтируется подрамник спереди. Размещается стойка, подпирая собой силовой агрегат.

Замена сцепления Renault Megane 2 — стоимость

Вместе с напарником снимается КПП и устанавливается новый комплект сцепления. По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.

Снятие МКПП Рено Флюенс,Меган3

Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.

Размещаем новый комплект в штатном месте, центрируем диск. Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения. КПП возвращается на место, и зажимаются крепежи с ее низу.

Привод и подрамник также устанавливаются на место, следует не забыть и о подушках. Коробка наполняется масло, желательно новым. Замена цилиндров В зависимости от того, какой цилиндр изношен, нужно выбирать определенную тактику работы по замене.

Если износ имеет главный цилиндр, менять его нужно только из салона, так как данная деталь установлена непосредственно под педалью сцепления. В случае, если износился рабочий цилиндр сцепления , заменить его не составит лишнего труда, хотя попотеть придется. Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП.

Когда требуется прокачка

Система с гидравлическим приводом получает жидкость из бачка, обслуживающего два контура: тормоза и трансмиссию. Давление нагнетается основным цилиндром, передающим его по трубкам к рабочему гидроцилиндру. В Megane — это выжимной подшипник, размещенный внутри, с выходящей наружу трубкой и штуцером на конце. Нажим от педали в салоне передает усилие на главный цилиндр и отводит ведомый диск от ведущего. Благодаря этому зазору можно изменить передаточное число крутящего момента, переведя в коробке вращение на другие шестерни, и снова совместить узел для продолжения движения.

Прокачать сцепление на Рено Меган необходимо при следующих признаках:

Включить передачу невозможно даже на заглушенном моторе.
Переключение передач осложнено или осуществляется с неприятным звуком, чувствуется отдача в руку на кулисе.
Педаль в салоне «ватная», нет обычной упругости, ощущаются ступенчатые провалы под ногой.

Кроме этих симптомов удаление воздуха из трубок необходимо при замене выжимного привода, установки нового главного цилиндра, разрыва магистралей, обнаружения течей. Раз в три года требуется менять и саму жидкость полностью, поскольку она гигроскопична и способна натягивать влагу даже из воздуха. Впоследствии, циркулируя в тормозных каналах, она перегревается и закипает. От этого внутри появляются пузырьки, возвращающиеся обратно в бачок. Из него они способны перейти в магистраль сцепления и ухудшить его работу.

Необходимый для прокачки инструмент

Для того, чтобы приступить к прокачке сцепления нам понадобится:

Тормозная жидкость той марки, которая предназначена для вашего автомобиля.
Медицинский шприц.
Небольшой шланг. (Хорошо подходит от системы стеклоомывателя ваз 2108-99).
Ёмкость для слива старой жидкости.

Инструмент готов к работе

Пошаговый порядок работ

Тут расположен штуцер Рено Меган 2, который предназначен для прокачки системы (рабочего цилиндра) сцепления.

Далее, для удобства при выполнении работ снимаем аккумуляторную батарею и демонтируем площадку под ней.
Затем убираем крышку от бачка с тормозной жидкостью, и доливаем жидкость до максимальной отметки.
Очищаем заглушку на штуцере от грязи и снимаем её.

Очищаем аккуратно, дабы не повредить поверхность колпачка

Для того чтобы надеть шланг, придётся приложить небольшие усилия

Оптимальный вариант — шприц на 20 кубиков

Достаём аккуратно, чтобы не сломать

Для того, чтобы убрать трубку с места фиксации следует приложить лишь немного усилий

Эту процедуру придётся проделать не один раз

Жидкость заливаем в пределах уровня MAX

Замена цилиндров своими руками

Исходя из того, какой именно цилиндр вышел из строя, следует, и определяться с алгоритмом работ по замене.

В случае износа главного блока, менять следует его из салонной части, ведь деталь расположена сразу за педалью сцепления.
Если же пришел в негодность рабочий цилиндр, замена не вызовет излишних забот, но определенные усилия приложить придется. Следует выкрутить гидролинию, затем снять цилиндр с КПП. Монтаж новой детали производят в обратной последовательности, а затем выполняют регулировку.

Для прокачки гидролинии следует наполнить расширительный бачок жидкостью DOT4.

Затем с помощью второго человек выполняем прокачку. Один осуществляет выжимку педали, а другой ослабляет выпускной штуцер. Прокачка делается до момента полного отсутствия воздуха в системе.

Существует и второй метод, который позволяет выполнить процедуру без напарника.

Следует взять медицинский шприц на 20 кубиков, на носик надевается шланг соответствующего диаметра.
Он наполняется тормозной жидкостью, а конец шланг надевается на выпускное отверстие.
Ослабив штуцер, жидкость из шприца медленно выдавливается, после чего клапан закрывается, а шланг стягивается.

Обычно хватает одного цикла подобных действий. Как прокачать, теперь всем понятно, главное соблюдать правильность действий.

Прокачка системы при замене сцепления Меган

Устранение явления «ватной» педали производится путем прокачки контура от воздуха. Нужно:

Снять аккумулятор.
Довести уровень жидкости до максимума.
Снять заглушку на штуцере.
Надеть на штуцер шланг.
С обратной стороны трубки подсоединить шприц.

Опустить вниз до упора фиксатор справа.
Левый фиксатор поднять вверх.
Выдвинуть черную трубку на 5 мм вправо.
Шприцем потянуть жидкость из системы.
Когда шприц наполнится, задвинуть черную трубку. После этого можно отсоединять трубку и сливать жидкость.
Повторно выдвинуть черную трубку и потянуть жидкость шприцем.

Данную процедуру следует выполнять, пока не исчезнут все пузырьки. При прокачке нужно следить, чтобы в бачке постоянно поддерживался достаточный уровень жидкости.

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

Сцепление рено меган 2

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

во время включения и выключения слышен сильный шум;
во время включения заметно буксует;
во время выключения заметно ведёт;
во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Самостоятельный ремонт.

Самостоятельная замена сцепления:

на треногах расположите передок машины;
снимите передние колёса;
отсоедините шнур сцепления от коробки переключения передач;
снимите шнур с кронштейна;
открепите шнур спидометра от коробки переключения передач;
вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
ослабьте задний крепёж продольного левого рычага;
открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
поверните рычаг на 90⁰;
в случае крепления к коробке переключения передач массы её необходимо отсоединить;
отверните нижний кожух, защищающий маховик;
открутите левую подпорку двигателя;
открутите от кузова заднюю подпорку двигателя;
открутите хомут привода переключателя передач;
снимите привод переключателя передач;
открутите двигатель от коробки переключения передач;
снимите коробку переключения передач;
отверните сцепление;
поменяйте выжимающий подшипник;
при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
соберите всё.

Меняем комплект своими руками

Комплект механизма сцепления на Renault Megane 2 заменяется лишь при демонтаже КПП, в противном случае, диск не меняется. Для выполнения работ нужен инструментарий в виде отверток, набора ключей и домкрата. Итак, замена сцепления:

Сначала отключается АКБ и вместе с ним снимается его площадка, отсоединяются все контакты.
Отключается привод кулисы и кабель массы на КПП.
В верхней части выкручивается рабочий цилиндр и другие болты, фиксирующие КПП к блоку. Главный цилиндр не затрагиваем.
Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку.
Для свободы действий на Рено Меган 2 демонтируется подрамник спереди.

Размещается стойка, подпирая собой силовой агрегат.
Демонтируем подушки КПП, выкручиваем стартер и несколько крепеже в нижней части КПП.
Вместе с напарником снимается КПП и устанавливается новый комплект сцепления.
По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.

Размещаем новый комплект в штатном месте, центрируем диск.
Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения.
КПП возвращается на место, и зажимаются крепежи с ее низу.
Привод и подрамник также устанавливаются на место, следует не забыть и о подушках.
Коробка наполняется масло, желательно новым.
Все узлы собираются в обратной последовательности.

Когда диск установлен, система автоматически выполнить регулировку зазора до нужных значений. Поэтому вам не придется участвовать в настройках. Далее осуществляется прокачка сцепления, а о том, как прокачать его, мы написали выше.

Когда требуется прокачка

Прокачать сцепление на Рено Меган необходимо при следующих признаках:

Включить передачу невозможно даже на заглушенном моторе.
Переключение передач осложнено или осуществляется с неприятным звуком, чувствуется отдача в руку на кулисе.
Педаль в салоне «ватная», нет обычной упругости, ощущаются ступенчатые провалы под ногой.

Замена цилиндров

Единственно верным способом решения проблемы с главным цилиндром является установка нового узла, так как ремонтопригодность цилиндра крайне низка. Для выполнения замены потребуются ключ «на 10», пассатижи и отвертка с плоским лезвием. Работы по снятию и монтажу главного цилиндра выполняются согласно инструкции, которая приведена ниже.

Демонтировать корпус воздушного фильтра.
Снять АКБ.
Демонтировать ЭБУ.
Извлечь пружинный фиксатор. Для этого необходимо поддеть его отверткой.
Отсоединить наконечник трубки.
Поддеть фиксатор под панелью приборов и снять наконечник штока с оси педали.
Повернуть главный цилиндр против часовой стрелки. Это позволит его извлечь.
Отсоединить шланг от штуцера.

Заглушить трубку. Это предотвратит вытекание жидкости.
Установить новое уплотнительное резиновое кольцо.
Собрать все в обратной последовательности.

Замена рабочего цилиндра предполагает демонтаж коробки передач. Это усложняет ремонт. Нужно:

Вывернуть 2 болта, которые крепят механизм выключения сцепления.
Демонтировать узел в сборе со штуцером, а также переходником с первичного вала КПП.

Установить все в обратном порядке.

Потом нужно произвести прокачку гидропривода.

Ремонт

Независимо от типа используемого двигателя, будь то бензин или дизель, работы по смене деталей производятся идентично любому из них.

Рассмотрим пример замены диска сцепления на двигателе Рено Меган 3, 1.5 дизель.

Для начала работы необходимо отсоединить аккумуляторную батарею, а также демонтировать площадку под ним.
Открутите два болта, крепящих рабочий цилиндр, и отодвиньте его в сторону.
Затем освободите рычаги смены передач от кулисы.
Открутите верхнюю подушку КПП и поднимите автомобиль на подъёмнике.
Отверните все болты по верхней части КПП, затем снизу снимите стартер.
Демонтируйте приводы с обеих сторон, предварительно слив масло в отдельную ёмкость.

Для этого необходимо отсоединить рулевую рейку и шаровые опоры рычагов, также открутите стойки переднего стабилизатора.
Освободите от болтов КПП снизу, затем снимите агрегат с помощью напарника или специальной стойки.

Ресурс

Сколько ходит сцепление на Форд Фокус 2? Как долго? На этот вопрос нет определенного ответа. как сделать aux вход на форд фокус 2 в штатной магнитоле jljl be oneself. 3:11. Seregablg835 68,614 views. Как снять задний бампер форд фокус 2? Демонтируете правые и левые задние брызговики и подкрылки. Все зависит от качества и состояния дороги, манеры вождения и обслуживания автомобиля. Если стиль вождения аккуратный, а дорога вполне пригодна для нормальной езды, то ресурс сцепления, в среднем, составляет 250-300 тыс. км.

Возможно, в процессе эксплуатации на таком пробеге возникнут незначительные проблемы в виде замены подшипника и пружин на диске сцепления. При щадящей эксплуатации автомобиля узлы сцепления могут прослужить до полумиллиона километров.
