Шаровая опора на рено меган: выбор новой детали, обзор производителей, признаки неисправности и пошаговая инструкция по замене изношенной части

Второе поколение

Метод замены опоры у Renault Megane II совершенно не похож на предыдущий. В этой модели инженеры решили поэкспериментировать и сократить расходы. Поэтому они впрессовали опору, а не прикрутили

Не важно, что выйдет из строя, замене подлежит вся конструкция. Так рекомендовано делать на сервисных центрах Рено

Но только не на российских. Как правило, опора впрессовывается, не разбирая подвески и стук исчезает.

Последовательность работ:

  1. на поддомкраченном Рено демонтируйте колесо и подкрылок;
  2. вытащите провод датчика ABS и уберите его подальше, чтобы не мешал, не отключая;
  3. открутите гайку на цанговом зажиме в цапфе и выдавливайте болт;
  4. нельзя ставить старый крепеж Renault, используйте только тот, который идет в ремкомплекте.
  5. расширьте щель цангового зажима пальца легкими ударами молотка по зубилу и вытаскивайте шарнир, помогая ломиком, уперев его в рычаг;
  6. снимите скобу провода ABS Megane;
  7. специальным приспособлением, состоящим из металлического стакана и трубы-подставки, выбивайте шаровую.
  8. снимите стопорное кольцо, предохраняющее шарнир от вылета;
  9. для этого необходимо ставить стакан (оправку) под рычаг с упором из трубы и несколько раз ударить по металлическому пальцу;
  10. вставьте новый шарнир Renault снизу, на свое место, подоприте упором, сверху накройте оправкой, так чтобы ее края располагались на поверхности рычага, и ударьте несколько раз молотком.
  11. установите стопорное кольцо обратно, как правило, оно поставляется вместе с шарниром Renault.

Готово. Собирайте детали в обратном порядке. Стука спереди больше не будет.

ЗАМЕНА РЫЧАГА ПЕРЕДНЕЙ ПОДВЕСКИ

Renault Megane 2. ЗАМЕНА РЫЧАГА ПЕРЕДНЕЙ ПОДВЕСКИ

Вам потребуются: ключи «на 10», «на 16», «на 18», торцовые головки «на 16», «на 18», отвертка с плоским лезвием.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Приподнимите переднюю часть авто­мобиля, установите ее на надежные опоры и снимите колеса.

3. Снимите переднюю часть подрамника

(см. «Снятие и установка подрамника», с. 144).

4. Удерживая болт от проворачивания, отверните гайку крепления шаровой опоры рычага к поворотному кулаку.

5. . и извлеките болт.

6. С помощью монтажной лопатки извле­ките палец шаровой опоры рычага из отверстия поворотного кулака.

7. . и опустите вниз рычаг передней под­вески.

8. Снимите кронштейн держателя жгута проводов датчика частоты вращения коле­са с пальца шаровой опоры.

9. Выверните болт крепления заднего шарнира рычага к подрамнику.

10. Удерживая болт от проворачивания, отверните гайку крепления переднего шар­нира рычага к подрамнику.

11. . и извлеките болт.

12. Снимите рычаг передней подвески.

14. Установите рычаг и все детали в по­рядке, обратном снятию.

15. При необходимости аналогично за­мените рычаг передней подвески с другой стороны.

16. Проверьте и при необходимости отрегулируйте углы установки передних колес.

Видео по теме «Renault Megane 2. ЗАМЕНА РЫЧАГА ПЕРЕДНЕЙ ПОДВЕСКИ»

https://youtube.com/watch?v=_Wc9QSGhc-4

Замена рычага передней подвески в автомобиле. RENAULT Megane2

https://youtube.com/watch?v=1KOy4ViEkV0

Демонтаж рычагов передней подвески Рено 2. Замена салентблоков и втулок стабилизатора.

Замена сайлентблоков передних рычагов Рено 2

Как проверить шаровую опору

Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте

Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса

Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки

Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

  • появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
  • виляние авто со стороны в сторону при прямолинейном движении по дороге;
  • шаровая скрипит при повороте руля в одну или другую сторону;
  • передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

  1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
  2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

  1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
  2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.

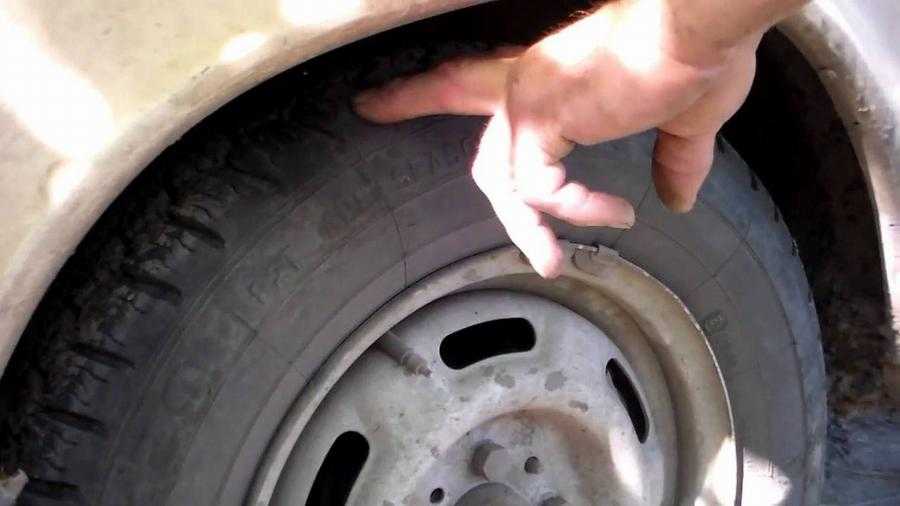

  3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

  1. Поставьте машину на смотровую яму и затормозите.
  2. Поднимите проверяемую сторону домкратом.
  3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
  4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
  5. Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины

Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой

А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

  • преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
  • при среднем износе стук может отдаваться на рулевом колесе;
  • в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

  1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
  2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
  3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Снятие и установка ручки двери и компонентов замка Renault Megane

Снятие и установка ручки двери и компонентов замка

ВНУТРЕННЯЯ РУЧКА ДВЕРНОГО ЗАМКА

СНЯТИЕ

1. Отверните винт крепления, крепящий ручку к двери, затем отделите сборку ручки от тяги и снимите ее с автомобиля (обратитесь к сопроводительной иллюстрации).

ВНЕШНЯЯ РУЧКА ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

СНЯТИЕ

1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.

2a. Снимите ударогасящую панель с двери.

2b. На моделях Купе и Scenic панель крепится винтами, а на всех остальных — скобами — обратитесь к иллюстрациям).

3a. Отверните крепежные гайки.

4b. Снимите внешнюю ручку с двери.

ЦИЛИНДР ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

СНЯТИЕ

1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.
2. Снимите ударогасящую панель с двери. На моделях Купе и Scenic панель крепится винтами, а на всех остальных — скобами.

3a. Отверните винты крепления (Хетчбек и Седан).

3b. Снимите противоугонную накладку (Хетчбек и Седан) со сборки замка (обратитесь к иллюстрациям).

3c. Отверните винты крепления (Купе).

3d. Снимите противоугонный кронштейн (Купе) со сборки замка (обратитесь к иллюстрациям).

4a. Освободите крепежную скобу, повернув ее на 90°.

4b. Затем снимите цилиндр замка и скобу с двери (обратитесь к иллюстрациям).

СБОРКА ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

СНЯТИЕ

1. Снимите цилиндр замка как описано ранее в этом Разделе.

2. Отделите тягу сборки замка от внешней ручки, затем освободите тягу внутренней ручки от направляющей на двери (обратитесь к сопроводительной иллюстрации).

3a. Отверните винты крепления замка.

3b. Снимите сборку замка с двери, отсоединив разъем электропроводки от активатора единого замка (где имеется) (обратитесь к иллюстрациям).

ВНЕШНЯЯ РУЧКА ЗАДНЕЙ ДВЕРИ

СНЯТИЕ

1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.

2. Отожмите отверткой резиновые оболочки с двери, чтобы получить доступ к крепежным гайкам (обратитесь к сопроводительной иллюстрации).

3. Отделите тягу от ручки, затем отверните крепежные гайки с снимите ручку с двери.

СБОРКА ЗАМКА ЗАДНЕЙ ДВЕРИ

СНЯТИЕ

1. Снимите внешнюю ручку как описано выше.

2. Отсоедините внутреннюю кнопку замка от двери, затем освободите тягу от кнопки и снимите сборку с двери (обратитесь к сопроводительной иллюстрации).

3. Снимите стекло задней двери как описано в Разделе Снятие и установка стекла дверного окна и стеклоподъемника.

4. Освободите тягу внутренней ручки от направляющих и отделите скобы тросика/тяги от двери (обратитесь к сопроводительной иллюстрации).

5a. Отверните винты крепления.

5b. Cнимите сборку замка с двери, отсоединив разъем электропроводки (показан стрелкой) от активатора единого замка (где имеется) (обратитесь к иллюстрациям).

УСТАНОВКА

1. Производите установку в обратном порядке. Перед установкой панели отделки, проверьте функционирование замка и ручек.

Видео про «Снятие и установка ручки двери и компонентов замка» для Renault Megane

2 разборка и ремонт замка багажника

Рено 3 полезные функции Renault Megane 3

Как снять рулевое колесо Renault Trafic | Remove The Steering Wheel

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

  • Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
  • Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
  • Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
  • Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
  • Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Шаровая опора на Renault Megane

Одним из наиболее слабых узлов подвески Рено 2 является шаровая опора. Ее замену не сложно выполнить своими руками, так как для этого даже не потребуется снимать рычаг с автомобиля. Несмотря на это официальные дилеры отказывают в данной операции, предлагая установить новый узел в сборе.

Компания Renault (RVI) не поставляет на рынок оригинальную шаровую опору отдельно от рычага для 2. В случае поломки официально рекомендуется производить замену узла в сборе. Для этих целей используются:

  • левый рычаг, артикул которого 8200725672 и стоимость 3600-5800 рублей;
  • рычаг на правую сторону с номером по каталогу 545003037R и ценой от 3600 до 6000 рублей.

Невозможность отдельной замены шаровых опор, согласно официальным заявлениям производителя, позволяет повысить безопасность и надежность машины. При этом ремонт становится легче и быстрее.

При обычных условиях эксплуатации выход из строя шаровой опоры происходит в тот момент, когда исчерпан ресурс и остальными узлами, расположенными на рычаге. Единственным недостатком такого конструктивного решения является высокая цена устранения поломки.
