Замена колодок задних тормозных механизмов

Что делать, когда сцепление пропало

Обычно неисправность для данного типа сцепления на Renault Megane 2 выражается в изнашивание рабочего или главного выжимного цилиндра. Другой проблемой может быть сильный износ диска и сопутствующих деталей механизма сцепления. Выявить большинство поломок можно с помощью шумов, которые появляются на нажатие педали. Обычно по этому симптому можно сказать, что ломается подшипник. Данные дисфункции негативно отражаются на регулировке зазора. Если обнаружена проблема, тогда непременно требуется замена сцепления.

Выполняя ремонтные мероприятия со сцеплением, следует покупать весь комплект.

Из-за низкой стоимости комплекта Рено Меган 2 советуем меняет его цельно.

Характерные неисправности при замене сцепления Рено Флюенс

Частичный или полный износ фрикционных накладок на диске
Неисправность демпферных пружин диска сцепления
Частичное или полное ослабевание, критический износ лепестковой пружины, которая прижимает диск сцепления к маховику
Износ выжимного подшипника и втулки

Во всех этих случаях частичным ремонтом не обойтись, и нужна замена сцепления Рено Флюенс.

Вы можете доверить техцентру Рено Ремонт самый сложный и непростой ремонт, даже если Вам не смогли помочь другие сервисные центры. Наши опытные мастера смогут найти и устранить любую неисправность Вашего автомобиля.

Звоните в техцентр Рено Ремонт по телефону 8(495)94-067-94 . Приезжайте по адресу: Москва, ЮЗАО, ул. Карьер д. 2 стр. 1.

Включая быструю сушку феном CarFon.Подробнее

02.Проверка авто 1650р

Диагностика состояния машины перед покупкойПодробнее

03.19 работ за 990р

Рекомендуем при каждом прохождении ТО.Подробнее

Источник

Порядок действий прокачки сцепления Megane 2

Как и почти на всех других легковых автомобилях с механической трансмиссией прокачку на Renault Megane выполняют, стравливая воздух со штуцера РЦС, причем, осуществить такую работу может и один человек, без помощника. Прежде чем производить операцию, подготавливаем все необходимое, потребуется:

отрезок прозрачного шланга, подойдет от системы стеклоомывателя;
тара для слива тормозной жидкости (ТЖ);
стандартный медицинский шприц;
флакон с новой жидкостью ДОТ-4.

Теперь можно приступать к работе, в первую очередь открываем капот и снимаем крышку заливного бачка, доливаем ТЖ до верхнего уровня.

Далее порядок действий такой:

для удобства демонтируем аккумулятор;
под ним на КПП находим РЦС, на нем штуцер, на который и крепим прозрачный шланг, предварительно сняв колпачок;
на другом, свободном конце трубки закрепляем шприц;
на РЦС есть два фиксатора, и тот из них, который утоплен, поднимаем вверх, другой фиксатор, расположенной выше, наоборот, утапливаем (опускаем);
черная трубка, которая на фото выше, находится правее цилиндра, перекрывает доступ жидкости к штуцеру, а при изменении положения фиксаторов она может двигаться. Примерно на 5 мм сдвигаем трубку вправо, тем самым освободив канал для прокачки;
шприцем вытягиваем ТЖ из системы, сначала вместе с жидкостью будет выходить воздух;
набрав полный шприц, или устанавливаем черную трубку на место, опять поменяв местами фиксаторы, либо пережимаем прозрачный шланг, чтобы перезарядить шприц, такие действия необходимо сделать во избежание попадания в магистраль воздуха;
не забываем постоянно добавлять жидкость в бачок, иначе ГПС может снова завоздушить;
выполняем операцию до тех пор, пока в прозрачном шланге перестанут появляться воздушные пузырьки, по окончании прокачки черную трубку устанавливаем на место, также необходимо вернуть в обратное положение фиксаторы.

Долив до положенного уровня ТЖ в бачок, закрываем его крышку, на этом прокачку можно считать законченной.

Как Отрегулировать Сцепление На Рено Меган 2

Регулировка сцепления, прокачка и замена в Меган 2.7

Не секрет, что регулирование сцепления играет важную роль в правильной работе любого автомобиля. Чаще всего это вероятно автовладельцы Renault Меган они сталкиваются с проблемой неисправного механизма трансмиссии двигателя к коробке. Теперь поговорим о признаках дефектной адгезии и способах их устранения.

Если ушел сцепление

Более распространенным типом неисправности сцепления является износ головки, так как он также называется рабочим цилиндром сжатия. Второй нюанс. это критический износ диска и других комплектов сцепления. Большой процент поломок проявляется посторонним шумом при нажатии на педаль. Этот признак указывает на неисправность выжимного подшипника. Эти неисправности отрицательно влияют на зазор зазора.

При ремонте механизма сцепления необходимо получить комплект.

Потому что установлен сцепление рено

Меган 1-го поколения стоит недорого, рекомендуем полностью его поменять.

Смена цилиндра

Какова продолжительность проекта, какой цилиндр надет, нужно выбрать конкретную стратегию смены.

Если главный цилиндр изношен, его следует заменять только внутри, так как эта часть специально установлена на педаль сцепления.
Если проход, если цилиндр подвески изношен, менять его не будет лишним, хотя вам придется попотеть. Для этого откручиваем гидравлическую магистраль, затем снимаем цилиндр с коробки передач. новый рабочий цилиндр он устанавливается в порядке, обратном снятию, а затем регулируется.

Предупреждение! В любом случае система сцепления требует прокачки, имейте это в виду.

Мы прокачиваем систему

Достаточно заполнить бак жидкостью DOT4 для прокачки гидравлической магистрали.

Позже мы выполняем насосную функцию с партнером. Один нажимает педаль главного цилиндра, другой на некоторое время открывает сливной клапан. Процедуру регулировки следует повторять до тех пор, пока не закончится весь воздух.

Renault Megane “Взаимности не будет!” › Logbook › Прокачка гидравлического выжимного подшипника

Как я писал ранее, после замены маховика и комплекта сцепления, педаль стала ватной и потеряла информативность, а при полном выжиме билась о ограничитель с характерным стуком. Вчера посмотрел инструкцию и полез прокачивать…

По-инструкции нужно одну скобу снять(ближнюю к выжимному)а вторую оставить и потянуть в сторону мкпп до щелчка!Так и сделал…надел катетер медицинской капельницы на сапун и начал шприцем вытягивать жидкость, но жидкость не пошла и пошел подсос воздуха…Тогда я снял и вторую скобу и еще дальше вытащил до второго щелчка, попробовал шприцем втянуть…и жидкость пошла

Сначала прогнал воздух от бачка до сапуна, затем вставил целофановый пакет под пробку бачка, чтобы загерметизировать систему от бачка до сапуна(создал разряжение)

При таком методе шприцем создается разряжение на участке от выжимного до сапуна, а на участке от бачка до сапуна, за счет того же разряжения жидкость в шприц не поступает, т.е.из выжимного вытягивается жидкость с воздухом.

Набрал один шприц и зажал трубку хирургическим зажимом

Таким образом нужно выкачивать из выжимного, пока поршень шприца из-за разряжения будет тяжело оттягиваться…

Затем не снимая зажима с трубки вставил трубку и защелкнул обе лиры(защелки по-умному)

Осмотрел свой демпфер…

Теперь буду следить за сальником колена…

Проехал 15 км, педаль так же мягкая, но при отпускании появился свободный ход 2-3см, теперь сцепление чувствуется ногой, а ватность пропала!Передачи начали включаться мягко, как и до ремонта…

Mileage: 270,930 km

Когда требуется прокачка сцепления

Прокачка гидропривода сцепления может потребоваться в следующих случаях:

Плановая замена старой жидкости на новую. Любая жидкость со временем теряет свои свойства и требует замены. Для тормозной жидкости, которая также используется и в гидросистеме сцепления, срок годности (с момента изготовления) даже в закрытом виде может составлять 1 год в пластиковой таре и 2 года – в металлической.
То есть, рабочая жидкость все равно может потерять свои свойства независимо от того, пользовались ею или нет. По срокам замены рабочей жидкости в сцеплении следует руководствоваться рекомендациями производителя в «Руководстве по эксплуатации автомобиля».

Ремонт системы сцепления. Как и любой механизм, сцепление подвержено поломкам и износу в процессе эксплуатации, вследствие чего ему может потребоваться ремонт (замена манжет, сальников, ремонт или замена цилиндра, устранение течи в магистрали и др.). А в результате ремонта происходит разгерметизация гидросистемы с вытеканием рабочей жидкости или попаданием в нее воздуха.

Попадание воздуха в рабочую жидкость. Попадание воздуха в магистраль с рабочей жидкостью сцепления может произойти как при ремонте сцепления и замене жидкости, так и по причине подсоса воздуха через микроотверстия в шлангах, через непрочно затянутые соединения, изношенные резиновые сальники и манжеты в главном и рабочем цилиндрах.

Особого внимания заслуживает пункт 3: «Попадание воздуха в рабочую жидкость». В данном пункте речь идет о неисправностях, при которых прокачка сцепления может и не помочь, или помочь, но временно, так как неисправность останется.

Как быстро воздух опять попадет в жидкость, будет зависеть от серьезности неисправности. На начальном этапе, пока микроотверстия очень малы, проникновение воздуха в жидкость происходит очень медленно. Но со временем износ увеличивается, а вместе с ним увеличиваются и отверстия, через которые проникает воздух. В итоге, наступает момент, когда после прокачки и удаления воздуха из системы сцепление опять «пропадает» уже на следующий день или раньше.

Поэтому если возникла необходимость прокачки сцепления не после плановой замены жидкости и не после ремонта сцепления, то следует озаботиться поиском неисправности, которая приводит к проникновению воздуха в систему.

Также поиском неисправности следует заняться в том случае, если после полного цикла прокачки с полной заменой старой жидкости в уже новой, выходящей из сливного штуцера, все равно видны пузырьки воздуха.

Главный цилиндр сцепления Suzuki Grand Vitara

Главный цилиндр сцепления


1 — крышка резервуара 2 — цилиндр 3 — поршень 4 — штанга толкателя 5 — стопор поршня	6 — стопорное кольцо 7 — кожух 8 — контргайка 9 — вилка

Снятие

Порядок выполнения

Очистите вокруг крышки резервуара (8) и наберите жидкость шприцем или чем-то похожим.
Снимите шпильку вилки штанги толкателя (5).
Отсоедините трубку для жидкости (2) от главного цилиндра (1).

Не допускайте попадания жидкости на окрашенные поверхности.

Снимите гайку (3) и болт (4) крепления цилиндра.
Снимите главный цилиндр (1) и прокладку.

1 — главный цилиндр
2 — трубка для жидкости
3 — гайка
4 — болт
5 — шпильку вилки штанги толкателя
6 — зажим
7 — развальцованная гайка

Установка

Порядок выполнения

Чтобы стравить воздух из главного цилиндра (1), наклоните его и долейте жидкости.

Стравив воздух из главного цилиндра (1), закройте на нем отверстие трубки, чтобы жидкость не выплескивалась из него, пока не будет присоединена трубка.

Установите главный цилиндр (1) и новую прокладку на корпус, присоединив болт, гайки и шпильку вилки штанги толкателя.

Не используйте прокладку повторно.

Затяните крепежный болт (1) и гайку (2) до указанного значения момента затяжки. Момент затяжки (a): 13 Н- м (1.3 кг-м, 9.5 фунтов-фут).

Соедините трубку для жидкости и затяните развальцованную гайку до указанного значения момента затяжки. Момент затяжки (b): 16 Н- м (1.6 кг-м, 11.5 фунтов-фут).
Нанесите смазку на шпильку вилки (3) и установите ее. “A”: смазка 99000-25010
Заполните резервуар указанной тормозной жидкостью и проверьте, нет ли утечки.

После установки стравите воздух из системы и проверьте свободный ход педали сцепления. Процедуру стравливания воздуха см. в Главе Тормозная система.

Разборка

Порядок выполнения

Снимите кожух, а затем стопорное кольцо (1) при опущенном внутрь поршне.

Снимите штангу толкателя (2) и постепенно подавайте сжатый воздух в отверстие для соединения трубы, чтобы снять поршень (3). При этом будьте осторожны, чтобы он не выскочил.

Проверка

Порядок выполнения

Проверьте все разобранные части на износ или повреждения и замените при необходимости.

Промойте разобранные части тормозной жидкостью.
Не используйте повторно поршень (3) и стопорное кольцо (1).

Проверьте внутренний диаметр цилиндра на царапины или коррозию. Коррозийный цилиндр (4) лучше заменить. Коррозия может выглядеть как углубления или излишняя грубость поверхности.

Нельзя шлифовать внутренний диаметр цилиндра (4) никакими абразивными материалами, так как это может повредить внутреннюю поверхность цилиндра.

Промойте цилиндр (4) в чистой тормозной жидкости. Вытряхните излишки жидкости из цилиндра (4). Не пользуйтесь кусочками ткани для того, чтобы протереть цилиндр (4) насухо, так как частички ткани невозможно будет удалить с поверхности внутреннего диаметра цилиндра.

Сборка

Перед установкой промойте все части в указанной тормозной жидкости.

Порядок выполнения

Нанесите тормозную жидкость внутрь поршня и корпуса цилиндра.
Установите поршень в цилиндр.
Опустите поршень внутрь и установите стопорное кольцо (1).
И установите кожух.

1 — штанга толкателя
2 — стопор поршня

Затяните контргайку (8) до указанного значения момента затяжки. Момент затяжки (a): 10 Н- м (1.0 кг-м, 7.5 фунтов-фут).

1 — крышка резервуара
2 — цилиндр
3 — поршень
4 — штанга толкателя
5 — стопор поршня
6 — стопорное кольцо
7 — кожух
8 — контргайка
9 — вилка

Видео про «Главный цилиндр сцепления» для Suzuki Grand Vitara

Suzuki Grand Vitara 3 — Причины плохой работы сцепления

КАК ПРОКАЧАТЬ СЦЕПЛЕНИЕ БЫСТРО И БЕЗ ПОМОЩНИКА!!!

КАК ПРОКАЧАТЬ СЦЕПЛЕНИЕ БЕЗ ПОМОЩНИКА. КАК ВОССТАНОВИТЬ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ.

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

Сцепление рено меган 2

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

во время включения и выключения слышен сильный шум;
во время включения заметно буксует;
во время выключения заметно ведёт;
во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Самостоятельный ремонт.

Самостоятельная замена сцепления:

на треногах расположите передок машины;
снимите передние колёса;
отсоедините шнур сцепления от коробки переключения передач;
снимите шнур с кронштейна;
открепите шнур спидометра от коробки переключения передач;
вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
ослабьте задний крепёж продольного левого рычага;
открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
поверните рычаг на 90⁰;
в случае крепления к коробке переключения передач массы её необходимо отсоединить;
отверните нижний кожух, защищающий маховик;
открутите левую подпорку двигателя;
открутите от кузова заднюю подпорку двигателя;
открутите хомут привода переключателя передач;
снимите привод переключателя передач;
открутите двигатель от коробки переключения передач;
снимите коробку переключения передач;
отверните сцепление;
поменяйте выжимающий подшипник;
при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
соберите всё.

Меняем комплект своими руками

Комплект механизма сцепления на Renault Megane 2 заменяется лишь при демонтаже КПП, в противном случае, диск не меняется. Для выполнения работ нужен инструментарий в виде отверток, набора ключей и домкрата. Итак, замена сцепления:

Сначала отключается АКБ и вместе с ним снимается его площадка, отсоединяются все контакты.
Отключается привод кулисы и кабель массы на КПП.
В верхней части выкручивается рабочий цилиндр и другие болты, фиксирующие КПП к блоку. Главный цилиндр не затрагиваем.
Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку.
Для свободы действий на Рено Меган 2 демонтируется подрамник спереди.

Размещается стойка, подпирая собой силовой агрегат.
Демонтируем подушки КПП, выкручиваем стартер и несколько крепеже в нижней части КПП.
Вместе с напарником снимается КПП и устанавливается новый комплект сцепления.
По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.

Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.

Размещаем новый комплект в штатном месте, центрируем диск.
Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения.
КПП возвращается на место, и зажимаются крепежи с ее низу.
Привод и подрамник также устанавливаются на место, следует не забыть и о подушках.
Коробка наполняется масло, желательно новым.
Все узлы собираются в обратной последовательности.

Когда диск установлен, система автоматически выполнить регулировку зазора до нужных значений. Поэтому вам не придется участвовать в настройках. Далее осуществляется прокачка сцепления, а о том, как прокачать его, мы написали выше.

Порядок прокачки, пошаговая инструкция

В первую очередь нужно найти штуцер рабочего цилиндра сцепления, через который прокачивается система. Он находится внизу слева от аккумулятора.

Чтобы удобно было выполнять работы снимите АКБ и площадку под ней.

Дальше:

Находим заглушку на штуцере, очищаем и снимаем ее.
Проверяем уровень тормозной жидкости в бачке и при необходимости доливаем под завязку.
На штуцере есть два фиксатора (лиры), левый и правый. Нужно их очистить от грязи и сдвинуть.
Правый опускаем вниз до упора, а левый, наоборот, поднимаем вверх до щелчка. Для этого можно использовать плоский щуп для вытаскивая магнитолы.
Один конец шланга одеваем на штуцер, второй – на шприц.
Сдвиньте в право (в сторону АКБ) черный шланг с трубкой приблизительно на 5 мм. На некоторых авто она может быть белым.

Дальше в работу подключается шприц. С помощью него выкачивайте ТЖ из системы. Чем он больше, тем лучше, меньше раз его нужно будет отключать и подключать.

Как прокачать сцепление других марок автомобилей одним человеком и с помощником

Когда шприц заполнится, для того, чтобы в систему не попал воздух, сдвиньте влево черную трубку.

Пережмите возле шприца шланг рукой или канцелярским зажимом, это предотвратит попадание воздуха. Только тогда отключайте шприц и выливайте жидкость.

Дальше снова подсоедините шприц, сдвиньте трубку вправо и прокачивайте сцепление.

По мере завоздушенности системы процедуру придется повторить от 2 до 4 раз. При необходимости доливайте тормозную жидкость.

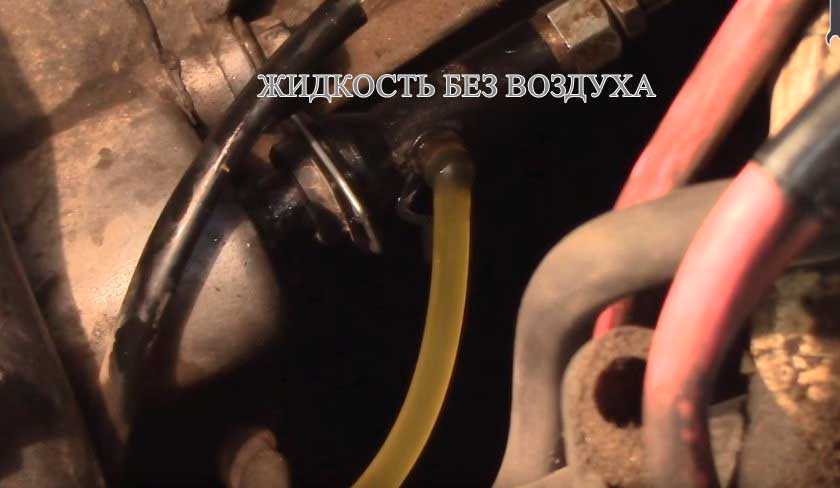

Отсутствие воздуха в шланге и шприце указывает на то, что сцепление прокачано.

Сдвиньте и зафиксируйте черную трубку с помощью лир (фиксаторов), установите на место заглушку.

Если сцепление по какой-то причине не прокачивается и в трубке постоянно находится воздух, проверьте состояние уплотнительных колец на выжимном подшипнике, скорее всего они износились и через них идет подсос воздуха.

Также читайте про причины по которым может провалиться педаль сцепления.

Прокачка тормозов

Воздух из системы удаляем при неработающем двигателе сначала из одного контура, а затем из другого в следующей последовательности:

— тормозной механизм правого заднего колеса;

— тормозной механизм левого переднего колеса;

— тормозной механизм левого заднего колеса;

— тормозной механизм правого переднего колеса.

При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидропривод.

Перед прокачкой проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доливаем жидкость.

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса и снимаем с него защитный колпачок (показано на автомобиле 4х4).

Когда нужно прокачивать сцепление, важные особенности

Прокачка сцепления необходима:

После полной его замены.
Выхода из строя шлангов, а также других элементов.
При утечки тормозной жидкости и завоздушенности системы по причине ее разгерметизации (к примеру, между рабочим цилиндром и трубкой).
Из-за поломки главного цилиндра и его замены.
После замены выжимного подшипника.
При выявлении поломок в трансмиссии (важно чтобы при диагностике трансмиссии сцепление работало четко, без провалов).

Для прокачки сцепления на Рено Меган 2 производитель рекомендует использовать тормозную жидкость ROSDOT 4, которая соответствует требованиям стандартов SAE J 1703, FMVSS 116 DOT 4, ISO 4925, JIS K2233.

Если в процессе эксплуатации авто допускалось смешивание разных марок тормозных жидкостей, то рекомендуется провести полную ее замену с заменой всех прокладок и уплотнителей.

Так же важно понимать, что бачек у Меган 2 обеспечивает работу двух систем – сцепления и тормозной. Забор жидкости для первой системы находится выше, чем для второй
