Обнаружение и устранение проблемы с датчиком давления масла

Проблема проявляется после поворота ключа, когда при запуске двигателя, лампочка масла на Рено мерцает или горит вполнакала, сигнализируя о проблемах с датчиком или мотором. После нажатия на педаль газа она может мерцать более интенсивно.

Чтобы избежать крупных поломок, когда моргает лампочка масла на или другой модели Рено, требуется выключить двигатель и проверить несколько моментов. Когда на панели Рено загорается красная лампа любого индикатора, значит, нужно немедленно остановиться и выяснять причину, если лампа желтая, это говорит о поломке, при которой пока можно передвигаться. Зеленые индикаторы сигнализируют об исправности систем, за которые они отвечают.

Рено Симбол. Топливный насос и датчик уровня топлива

Внимание: При работе с топливной системой со блюдайте меры противопожарной безопасности. Снятие

Снятие

1. Отсоедините аккумуляторную батарею.

2. Поднимите подушку заднего сидения.

3. Снимите крышку доступа к топливному баку.

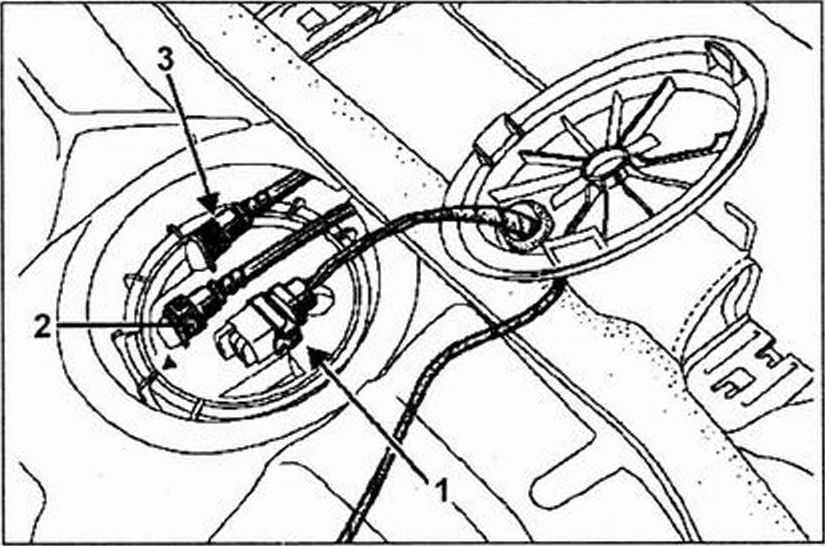

4. Отсоедините разъем (1) узла топливный на сос/датчик уровня топлива.

5. Отсоедините шланг (2) подачи топлива (зеленый разъем).

6. Отсоедините шланг (1) возврата топлива (красный разъем).

7. С помощью ключа Mot. 1397 ослабьте гайку (4) крепления узла, отверните гайку рукой.

8

Осторожно выньте узел топливный насос/датчик уровня топлива

Примечание: Если между снятием и установкой узла предполагается пауза в несколько часов, ус тановите гайку крепления узла на место во избе жание деформации посадочного места.

Установка

1. Замените уплотнение узла топливный на сос/датчик уровня топлива.

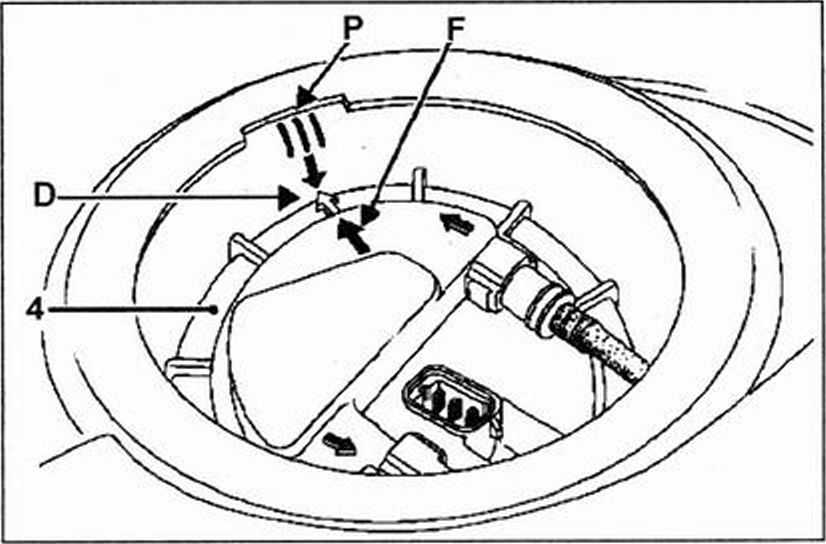

2. Установите узел так, чтобы стрелка (F) встала напротив средней метки (Р) в верхней части бака.

3. Наверните гайку крепления (4) от руки и затяните ее ключом так, чтобы метка (D) встала напротив средней метки (Р) и метки (F).

4. Установите на место снятые детали.

Таблица. Описание выводов узла топливного насоса/датчика уровня топлива.
Вывод Назначение
А1 «земля»
А2 не используется
В1 сигнал датчика уровня топлива
В2 не используется
С1 питание топливного насоса (плюс)
С2 питание топливного насоса (минус)
Таблица. Характеристики топливного насоса.
Тип Давление Подача
Для контура с возвратом 3 ± 0,06 бар 80 л/ч
Для контура без возврата 3,5 бар 160 л/ч
Таблица. Характеристики датчика уровня топ лива.
Сопротивление (Ом) на выво дах А1 и В1 Уровень топлива Высота поплавка (мм)
Менее 7 4/4 Верхний ограничитель
55 ±7 3/4 142
98 ± 10 1/2 111
115 ± 15 1/4 89
280 ± 20 Включение индикатора 45,5
310 ± 10 Резерв Нижний ограничитель

Примечание: При проверке убедитесь в непрерыв ности изменения сопротивления датчика по мере изменения высоты поплавка. Высота поплавка измеряется от уплотнительной поверхности до оси пальца поплавка. Данные таблицы приведены для справок.

Проверка расхода топлива

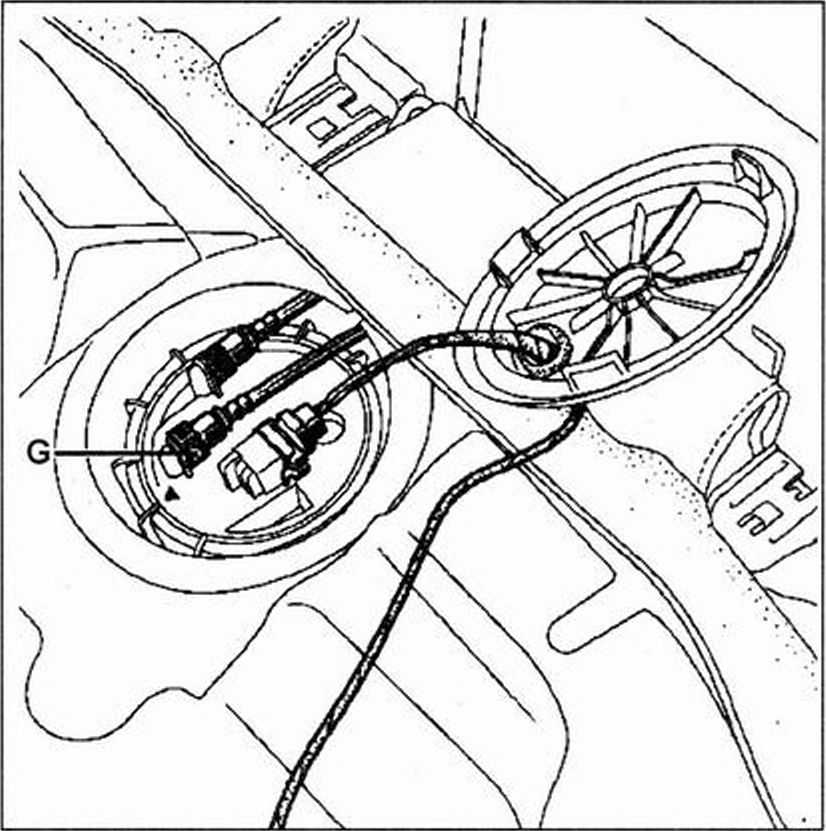

1. Отсоедините от узла топливный насос/датчик уровня топлива шланг (G) возврата топлива.

2. Заведите шланг в мерный цилиндр объемом 2000 мл.

3. Запустите на 30 секунд топливный насос (либо с помощью диагностического тестера, либо установкой перемычки на реле топливного насоса.

4. Рассчитайте расход топлива. Номинальный расход топлива:

Для контура с возвратом…………………………80 л/ч

Для контура без возврата……………………..160 л/ч

Видео по теме «Рено Симбол. Топливный насос и датчик уровня топлива»

Замена и проверка датчика уровня топлива на Рено

Как не попасть на топливный насос? Замена топливного фильтра тонкой очистки в баке. | Видеолекция#2

Нарушена работа топливного датчика на Рено

Кузов

Поменять бампер Рено SymbolПоменять бардачек Рено SymbolКак поменять бачок омывателя Renault СимболСнять бензобак Рено СимболРемонт бокового зеркала Renault SymbolЗамена вентилятора печки Renault SymbolПоменять дворники Рено своими рукамиКуда ставить домкрат Renault Симбол своими рукамиКак снять заднее крыло Renault СимболСнятие заднего сиденья Рено Симбол своими рукамиПоменять заднее стекло Renault СимболСнять заднюю обшивку двери Renault SymbolКак заменить защиту двигателя Renault СимболКак заменить защиту картера Рено Симбол своими рукамиПоменять зеркало заднего вида Renault СимболСнять крышку бензобака Renault SymbolЗамена личинки замка Renault SymbolКак заменить лобовое стекло Renault SymbolСнять лючок бензобака Renault SymbolСнять обшивку багажника Renault SymbolСнять обшивку водительской двери Renault СимболСнятие обшивки потолка Рено СимболСнять обшивку салона Рено SymbolКак снять обшивку сиденья Renault SymbolСнять панель приборов Renault Symbol своими рукамиКак снять переднее крыло Renault SymbolКак снять переднее сиденье Рено Симбол своими рукамиКак снять переднюю обшивку двери Renault СимболСнятие подголовников Рено SymbolСнять подушку безопасности Рено SymbolСнятие приборной панели Рено СимболЗаменить резинки на дворниках Renault Symbol своими рукамиКак заменить ремень безопасности Рено СимболКак снять решетку радиатора Renault Symbol своими рукамиСнятие ручки стеклоподъемника Renault СимболСнятие стеклоподъемника Renault SymbolРемонт уплотнителя двери Renault Симбол своими рукамиЗамена форсунки омывателя Рено СимболУстановка щеток стеклоочистителя Renault Symbol

Тормозная система

Установка бачка тормозной жидкости Renault SymbolУстановка блока абс Renault СимболУстановка датчика абс Renault СимболРемонт задних тормозных дисков Рено SymbolЗамена задних тормозных колодок Renault СимболУстановка колодок ручника Рено SymbolЗаменить передние тормозные диски Рено SymbolРемонт передних тормозных колодок Рено своими рукамиУстановка ручника Renault СимболЗаменить тормозной цилиндр Рено SymbolПоменять тормозную жидкость Рено SymbolПоменять тормозные трубки Renault Симбол своими рукамиРемонт тормозных шлангов Renault SymbolРемонт троса ручника Renault Symbol своими рукамиКак поменять трос ручного тормоза Рено Symbol своими руками

Рулевое управление

Замена втулки рулевой рейки Рено Symbol своими рукамиЗамена гидроусилителя руля Renault Symbol своими рукамиЗаменить жидкость гидроусилителя руля Рено своими рукамиКак заменить жидкость гур Рено СимболЗаменить карданчик рулевого вала Renault Симбол своими рукамиПоменять крестовину рулевого вала Renault SymbolЗамена масла в гидроусилителе руля Рено Symbol своими рукамиЗамена наконечника рулевой тяги Рено SymbolРемонт подшипника рулевого вала Renault СимболЗамена пыльника рулевой рейки Renault Симбол своими рукамиУстановка рулевой рейки Renault СимболЗаменить рулевую тягу Рено Symbol своими рукамиЗаменить рулевые наконечники Рено Симбол своими рукамиСнять руль Рено SymbolРемонт рычагов передней подвески Renault SymbolЗаменить сальник рейки Renault Симбол своими рукамиЗаменить шкворень Рено Симбол своими руками

Электрика

Снять аккумулятор Renault SymbolЗаменить батарейку в брелке Renault Symbol своими рукамиЗаменить батарейку в ключе Рено Symbol своими рукамиЗаменить батарейку в пульте Рено Symbol своими рукамиЗаменить блок предохранителей Рено СимболЗамена втягивающего реле Рено SymbolУстановка габаритной лампы Рено СимболЗаменить задний фонарь Рено Symbol своими рукамиСнять заднюю фару Renault своими рукамиУстановка замка зажигания Renault Symbol своими рукамиЗаменить катушку зажигания Renault СимболСнять кнопку стеклоподъемника Рено СимболЗамена лампы ближнего света Renault СимболПоменять лампу в бардачке Renault СимболПоменять лампу в габаритах Рено SymbolЗамена ламп в дальний свет Рено СимболЗаменить лампу в задний ход Рено Симбол своими рукамиЗаменить лампу в поворотниках Renault SymbolКак заменить лампу в приборной панели Рено Симбол своими рукамиЗаменить лампу в противотуманный фарах Рено SymbolПоменять лампу в ПТФ Renault Симбол своими рукамиПоменять лампу в фарах Renault Symbol своими рукамиПоменять лампу освещения салона Рено SymbolЗамена лампы стоп сигнала Рено SymbolКак поменять лампы задних фонарей Renault СимболСнять левую фару Renault Симбол своими рукамиСнятие моторчика стеклоподъемника Renault SymbolСнятие передней фары Renault SymbolСнятие правой фары Renault Symbol своими рукамиЗамена предохранителей Рено Symbol своими рукамиЗаменить предохранитель прикуривателя Рено Симбол своими рукамиУстановка противотуманных ламп Renault Симбол своими рукамиЗамена реле поворотов Рено Symbol своими рукамиЗаменить реле стартера Renault СимболУстановка реле стеклоочистителя Рено СимболРемонт свечей зажигания Рено SymbolЗамена щеток генератора Renault Symbol своими рукамиЭлектросхема акпп Renault SymbolЭлектросхема акустической системы Рено Symbol своими рукамиЭлектросхема бензонасоса Renault СимболЭлектросхема блока предохранителей Renault SymbolЭлектросхема блока управления двигателем Renault Симбол своими рукамиЭлектросхема вентилятора охлаждения Рено SymbolСхема включения бензонасоса Рено Symbol своими рукамиСхема включения вентилятора охлаждения Рено СимболЭлектросхема включения кондиционера Рено СимболЭлектросхема включения переднего моста Renault СимболЭлектросхема включения стартера Renault СимболЭлектросхема включения фар Рено Симбол своими рукамиЭлектросхема генератора Renault Symbol своими рукамиЭлектросхема датчика давления масла Рено СимболЭлектросхема датчика кислорода Рено SymbolСхема датчика охлаждающей жидкости Renault Symbol своими рукамиЭлектросхема датчика скорости Renault своими рукамиСхема датчика температуры Renault Symbol своими рукамиЭлектросхема датчика уровня топлива Renault SymbolСхема двигателя Рено СимболСхема дворников Renault SymbolЭлектросхема зажигания Рено Symbol своими рукамиЭлектросхема замка зажигания Renault SymbolЭлектросхема звукового сигнала Renault СимболЭлектросхема инжектора Renault SymbolСхема карбюратора Рено SymbolЭлектросхема корректора фар Рено Симбол своими рукамиЭлектросхема освещения салона Рено СимболЭлектросхема отопителя Renault SymbolЭлектросхема охлаждения двигателя Рено SymbolЭлектросхема панели приборов Рено Symbol своими рукамиЭлектросхема передних фар Рено Symbol своими рукамиСхема печки Renault SymbolЭлектросхема приборной панели Рено SymbolЭлектросхема проводки Renault SymbolЭлектросхема противотуманных фар Renault SymbolЭлектросхема реле бензонасоса Renault SymbolСхема реле давления Рено SymbolСхема реле поворотов Рено SymbolЭлектросхема реле регулятора Renault Симбол своими рукамиЭлектросхема реле стартера Renault Симбол своими рукамиСхема системы впрыска Renault СимболЭлектросхема системы зажигания Renault SymbolЭлектросхема системы кондиционирования Рено СимболЭлектросхема системы охлаждения Renault СимболЭлектросхема системы управления двигателем Renault СимболЭлектросхема стартера Renault Симбол своими рукамиЭлектросхема стеклоочистителя Renault Симбол своими рукамиСхема стеклоподъемников Рено СимболЭлектросхема стоп сигналов Renault SymbolЭлектросхема топливного насоса Рено СимболЭлектросхема топливной системы Рено Symbol своими рукамиСхема тормозной системы Рено SymbolСхема центрального замка Рено Symbol своими рукамиСхема щитка приборов Рено СимболСхема эбу Рено Symbol

Подвеска

Заменить втулки стабилизатора Renault SymbolПоменять задние амортизаторы Renault Symbol своими рукамиПоменять задние пружины Renault SymbolРемонт задних стоек Рено SymbolПоменять задний ступичный подшипник Renault SymbolКак поменять колесо Рено SymbolЗамена опорного подшипника Рено Symbol своими рукамиЗамена передних амортизаторов Рено своими рукамиЗамена передних пружин Renault СимболЗамена передних стоек Renault СимболПоменять передний ступичный подшипник Рено Симбол своими рукамиЗамена подшипника задней ступицы Рено СимболУстановка подшипника передней ступицы Renault SymbolЗамена резинок стабилизатора Рено Симбол своими рукамиУстановка сайлентблоков задней балки Renault Симбол своими рукамиКак поменять сайлентблоки задних рычагов Renault СимболЗаменить сайлентблоки передних рычагов Renault SymbolУстановка стоек стабилизатора Renault SymbolЗаменить шаровую опору Рено СимболПоменять шпильку колеса Рено СимболЗамена шпильки на ступице Рено Symbol

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

и замена датчика давления масла

Датчик давления уровня масла на Рено находится в задней части блока цилиндров недалеко от серийного номера, это касается бензиновых двигателей 1.4 и 1.6. Чтобы добраться до него, требуется загнать машину на яму или подъемник и снять защиту. Затем, пользуясь фонариком, нужно внимательно осмотреть разъем датчика давления масла. На дизельных моторах 1.5 dCi это датчик располагается на теплообменнике под масляным фильтром.

Если на разъеме видны следы масла, можно с уверенностью говорить о проблемах непосредственно с датчиком. Чтобы убедиться в этом окончательно, требуется снять его, просто надавив на саму фишку, а затем на специальный пластмассовый флажок. Если разъем и штекер датчика давления залиты маслом, датчик давления масла подлежит  замене, почти наверняка проблема кроется в нем.

Для снятия датчика потребуется ключ с головкой на 22 и удлинителем, для удобства желательно использовать вороток с трещоткой. Это позволит не повредить разъем при работе. Не нужно опасаться, что при этом вытечет много масла, его будет всего около 50 г, но лучше подготовить емкость, чтобы не испачкаться. Датчик срывается ключом, затем его можно вывернуть рукой.

Номера датчика давления масла на Рено Логан, Сандеро, Лада Ларгус, 2-3, Сценик2-3, Флюенс: RENAULT 8200671286, EPS 1800178, для двигалей K9: RENAULT 8200671275, FAE 12703.

Проблемы с датчиком возникают из-за того, что давление, создаваемое масляным насосом, выдавливает масло непосредственно в разъем, к которому крепится фишка. Это происходит в месте, где в него выходит контакт, обжатый специальной пластмассой, которая от времени, под воздействием некачественных смазок, вибраций, других негативных факторов растрескивается, не обеспечивая герметичность. Давление масла внутри узла падает, поскольку оно выдавливается наружу, лампа начинает мерцать или загораться и требуется замена датчика давления масла на Рено Логан, Дастер, Флюенс или Меган.

Перед тем как установить датчик давления масла на Рено Логан, требуется тщательно вымыть разъем, для чего лучше использовать аэрозольный очиститель тормозов. Очищать нужно и место установки датчика, и всю область, где было разбрызгано масло. После этого все должно просохнуть.

Датчик аккуратно закручивается на свое место, обязательно нужно проследить, чтобы на нем была медная или алюминиевая шайба, которая после зажимки не даст ему раскрутиться. При затяжке датчика давления масла Рено 1.6 и других моделей этого производителя, лучше воспользоваться динамометром и затягивать до момента силы 25 Н/м.

После этого можно запускать двигатель, индикация на панели должна загореться, но сразу после запуска двигателя индикатор в виде масленки должен погаснуть. После перегазовки он не должен мерцать или загораться. В этом случае проблему можно считать решенной и продолжать ездить на автомобиль до следующей замены масла. Если же индикация продолжается, нужно решать проблему с двигателем, а это уже совсем другой уровень работ, требующий на порядок больше времени и затрат.

Заключение

Вышедший из строя датчик давления масла на Рено 1.4 или другом двигателе — это не более чем досадная помеха при езде. Но игнорировать ни в коем случае нельзя, поскольку по приборной панели очень сложно определить, что это – копеечная поломка датчика или серьезные проблемы с двигателем.

Поэтому при появлении индикации в виде красной масленки на панели приборов во время движения специалисты предлагают остановиться и не ехать на СТО своим ходом. Это связано с тем, что при проблемах непосредственно с двигателем, он может застучать и полностью выйти из строя в то время, когда, возможно, в него нужно было просто долить масла.
