Рено эспейс 97-03 руководство по техобслуживанию и ремонту

Руководства по ремонту

Руководство по устройству, эксплуатации, техническому обслуживанию и ремонту автомобилей Renault Espace 1984-1996 г. выпуска, оборудованных бензиновыми двигателями рабочим объемом 2,0, 2,2, 2,9 л., а также турбодизельными двигателями объемом 2,1 л.

В руководстве описана конструкция автомобиля, последовательно и подробно изложены различные сборочно-разборочные операции, ремонтные и регулировочные работы на автомобиле. В руководстве представлены рисунки и описания, разъясняющие функцию различных деталей и показывающие их расположение. Работы описываются и фотографируются в поэтапной последовательности. В отдельные разделы издания входят инструкция по эксплуатации Renault Espace, рекомендации по техническому обслуживанию и схемы электрооборудования (электросхемы) автомобиля.

Руководство предназначено для владельцев автомобилей Рено Эспейс, станций техобслуживания, персонала СТО, механиков и ремонтных мастерских.

Модели: Renault Espace: 2000 GTS, 2000 TSE, Tlirbo D, Turbo DX, RN, RT, RXE, Turbodiesel

Двигатели: Бензиновые двигатели: J6R (J112) 2,0 л. / 76 кВт (103 л.с.) карбюратор; J7R (J116) 2,0 л. / 88 кВт (120 л.с.) впрыск топлива; J7R (J636) 2,0 л. / 71 кВт (96 л.с.) впрыск топлива, с катализатором; J7T (J637) 2,2 л. / 81 кВт (110 л.с.) впрыск топлива; Z7W V6 2,9 л. / 113 кВт (153 л.с.) впрыск топлива.

Дизельные двигатели: J8S 2,1 л. / 65 кВт (88 л.с.) турбо.

наименование: Renault Espace: Руководство по ремонту и эксплуатации серия: Руководство по ремонту и эксплуатации издание: Петит (Чижовка), 2004 автомобили: Renault Espace 1984-1996 г. выпуска тип: автокнига количество страниц: 207 стр. качество: отличное язык: русский формат: pdf вес файла: 428 мб

Источник

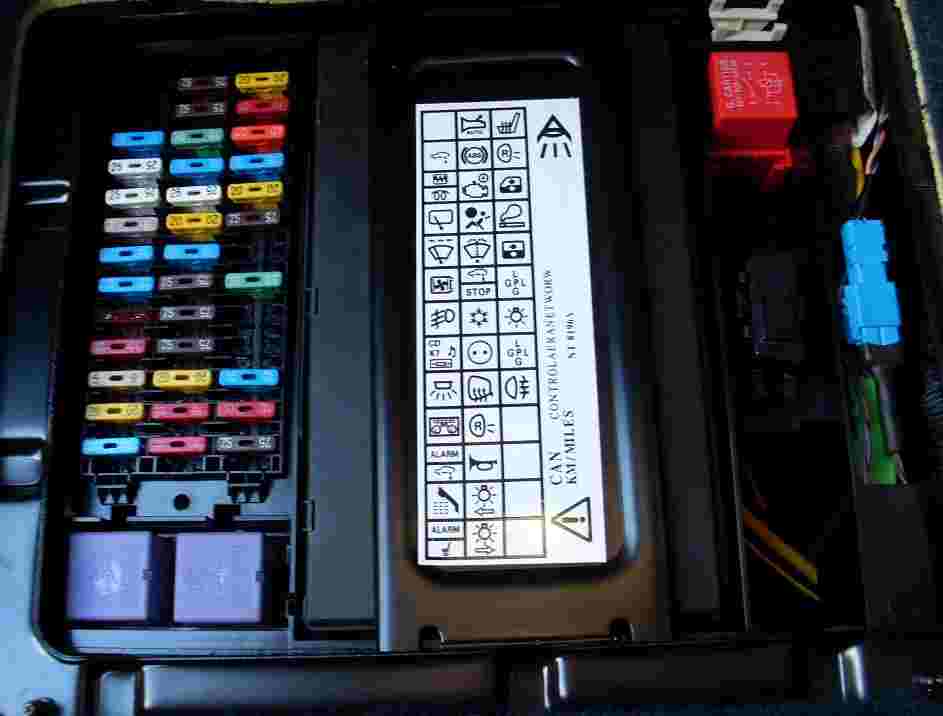

Блок с предохранителями и реле в салоне

Вариант 1

Фотография

Схема

Расшифровка

• Реле обогревателя заднего стекла
• Реле 1 основных цепей зажигания
• Реле электродвигателя вентилятора системы охлаждения

Вариант 2

Фотография

Схема

Предохранители

Реле

Назначение

1. Реле кондиционера
2. Реле электропривода задних стеклоподъемников
3. Реле обогревателя заднего стекла
4. Реле задних противотуманных фонарей
5. Реле лампы освещения салона — задняя
6. Реле противоугонной системы
7. Реле передних противотуманных фар
8. Реле 1 основных цепей зажигания
9. Реле 2 основных цепей зажигания
10. Реле прерывистого режима работы очистителя лобового стекла
11. Диагностический разъем (DLC)

Снятие и установка компрессора кондиционера Renault Espace IV

Снятие

Внимание! Для снятия компрессора кондиционера понадобится слить хладагент кондиционера. В мастерских для слива и сбора хладагента пользуются специальным приспособлением

Рекомендуется поручать выполнение этой и любых других работ на кондиционере специализированной мастерской. Самостоятельное вскрытие системы циркуляции хладагента кондиционера может стать причиной обморожения или иной травмы.

1 Поддомкратьте автомобиль и установите его на подставочные козлы. 2 Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора. 3 Снимите брызговик 1 моторного отсека, вывинтив болты его крепления (см. иллюстрацию). 4 Снимите правое переднее колесо, частично снимите грязезащитный щиток 3, а также правый боковой щиток, закрепленный на лонжероне (см. иллюстрацию 10.3). 5 Снимите ремень привода вспомогательных агрегатов, см. соответствующую главу. 6 Отсоедините от компрессора кондиционера трубопроводы циркуляции хладагента (см. иллюстрации). Данную операцию следует поручать специализированной мастерской. Отверстия отсоединенных трубопроводов следует заглушить подходящими пробками. 7 Автомобили с бензиновым двигателем и дизельным двигателем F9Q и G9T. Отсоедините штекеры проводов компрессора кондиционера (см. иллюстрации 10.6 и 10.7). 8 Автомобили с дизельным двигателем Р9Х. Отвинтите гайки 4 и 8 трубопроводов циркуляции хладагента, отсоедините штекер 5, а также снимите два фиксатора 6 жгута проводов и фиксатор 7 трубопровода гидроусилителя рулевого управления (см. иллюстрацию). Заглушите отверстия трубопроводов подходящими пробками. 9 Снимите поперечину, расположенную под компрессором, затем вывинтите три болта крепления и снимите компрессор кондиционера. Установка компрессора кондиционера производится в порядке, обратном его снятию. 10 Затяните болты крепления компрессора кондиционера со следующим моментом: — болты крепления компрессора кондиционера со стороны ремня привода вспомогательных агрегатов — 25 Нм;

Снятие

Внимание! Для снятия радиатора кондиционера понадобится слить хладагент кондиционера. В мастерских для слива и сбора хладагента пользуются специальным приспособлением

Рекомендуется поручать выполнение этой и любых других работ на кондиционере специализированной мастерской. Самостоятельное вскрытие системы циркуляции хладагента кондиционера может стать причиной обморожения или иной травмы.

1 Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора. 2 Снимите брызговик моторного отсека, а также снимите грязезащитные щитки. 3 Отсоедините при необходимости штекеры 1 противотуманных фар (см. иллюстрацию). 4 Вывинтите два боковых болта крепления и частично снимите передний бампер.
