Снятие и установка турбокомпрессора

Не полагайтесь на собственный опыт ремонта турбин Рено!

Причин появившейся поломки может быть несколько, поэтому лучше исследовать все системы машины на тестовом стенде. Да и проконсультироваться с профессионалом, если, конечно, вы – продвинутый автолюбитель, не помешает, ведь эффективность коллегиального решения всегда выше. Если же вы не имеете компетентных познаний в установлении причин поломок турбодвигателей, не знаете, как говорится, «откуда ноги растут» у проблемы с окраской выхлопных газов или появившихся шумов, обращайтесь в автосервис.

Во всяком случае, ответственность за последствия ремонта турбины Рено будет нести сервис. Это обусловлено тем, что при любых сервисных или ремонтных работах в условиях СТО, получившего аттестационный допуск к любым видам работ на моделях Рено, вам выдается гарантия на проведенные операции и замененные детали.

Причины, по которым можно установить отклонение от нормального режима работы турбодвигателя Рено:

Выхлоп черного, синего или сизого цвета при повышенных оборотах двигателя. Причина может крыться в нарушении герметичности масляных или воздушных подводящих и отводящих патрубков, засорении масляной магистрали.
Появившийся скрежет и лязг при работе мотора свидетельствует о нескольких возможных причинах:

присутствие инородного тела;
деформация корпуса или движимых частей двигателя, при котором происходит их трение о соседние плоскости. Такое случается вследствие воздействия повышенных температур или попадания инородного тела приведшего к изменению конфигурации крыльчаток, например;
нарушение целостности корпуса, масляных шлангов или воздушных патрубков.

Увеличился расход масла. Возможная причина кроется в засорении масляной магистрали или нарушении целостности масляных шлангов, о чем также будут свидетельствовать визуальные признаки течи – на месте стоянки авто можно обнаружить масляные пятна.
Увеличился расход топлива. Скорее всего, проблема с поступлением достаточного количества воздуха в цилиндры, необходимого для обогащения топливной смеси с целью эффективного процесса сгорания. Это может быть связано с разгерметизацией воздушных патрубков, а также наличии других причин в виде неправильного управления вариатором, например.
Машина долго разгоняется, то есть теряет те качества, которыми наделяет машину турбодвигатель, динамика движения машины свидетельствует об отсутствии тяги.

Вовремя отреагировав на неисправность – значит, предотвратить необходимость замены турбины Рено.

Ремонт турбокомпрессора своими руками

В профессиональной мастерской есть возможность диагностировать все узлы и детали любого турбокомпрессора на всех этапах ремонта, включая до и после разборки и сборки. И там созданы условия чистоты, которых невозможно достичь в домашней мастерской при всем желании. Ведь у вас не стоит в гараже специальный агрегат — моечная машина высокого давления, например? А балансировочный стенд? Как вы поняли, мы настойчиво не рекомендуем ремонтировать турбокомпрессор своими руками и настаиваем на этом!

Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.

Renault Megane › Logbook › Привет турбина (замена картриджа)

В общем в новогодние праздники меня явно кто то сглазил, мало было Мегану приключений со стартером, так еще ни с того ни с сего он стал терять тягу и жутко вонять горелым маслом, масло как обнаружилось хорошо так течет с турбины и сгорает на катализаторе. На всякий случай подключил ELM, через Torque увидел что наддув при тапке в пол еле достигает 0,5 бара, скинул с турбины патрубок, и к своей печали обнаружил что крыльчатка болтается там как карандаш в стакане, а масло льется просто рекой.

Б/у турбины на разборках стоят от 15 до 25т.р. без всяких гарантий работоспособности, поэтому сразу решил пойти другим путем, приобрел картридж производства фирмы Refone, заводской Китай, в магазине дали гарантию пол года. Упакован в добротную коробку, в комплекте паронитовые прокладки под подачу и слив масла, резинка для уплотнения холодной части и распечатка теста картриджа на балансировочном стенде. Позвонил ради интереса в пару сервисов, в одном заявили ориентировочно 10р на все работы, в другом 5р только за замену картриджа (12 болтов открутить и закрутить) уже на снятой турбине. Поржал и отправился в гараж.Перед снятием турбины вооружился вот этим мануалом megane2.by/forum/thread15221.html Честно говоря это звиздец, давно я так не трахался, на Айртреке турбина снимается просто как два пальца по сравнению с этим, на французе приходится воевать с каждым болтом. Правая гайка на турбине не пошла по хорошему, слизало грани. Поэтому пришлось еще снимать полностью EGR, охладитель и трубку к выпускному коллектору, после чего открылся к ней доступ сверху, и гайка была срублена зубилом.

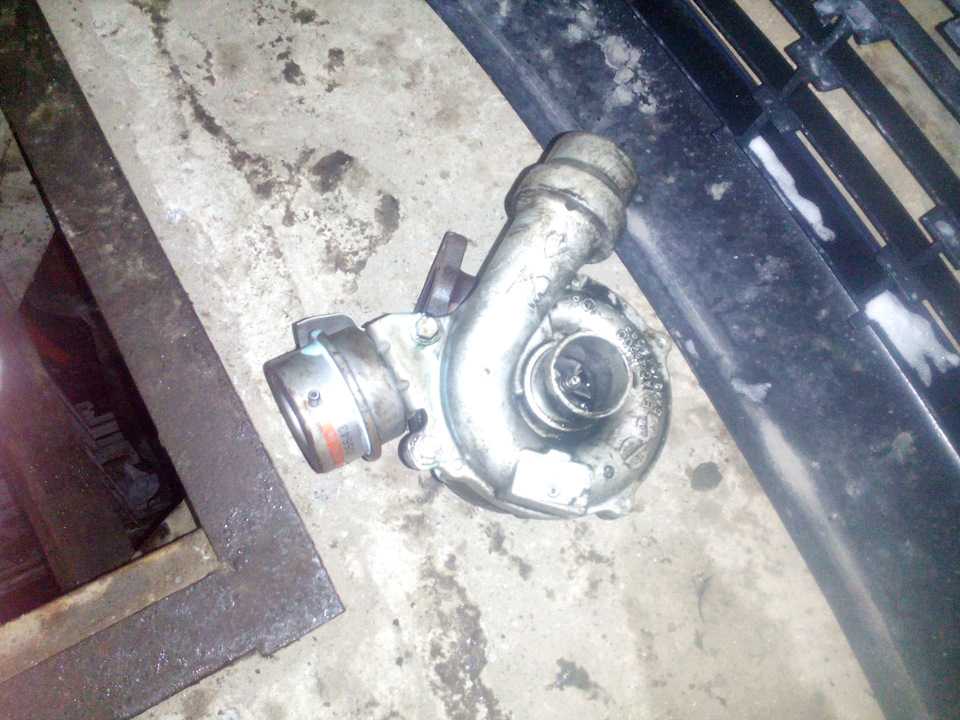

Как выяснилось турбина уже стоит не родная, ставили контракт с датой выпуска 06/2009, и причем и в ней уже стоит не родной картридж, производства Melett, грубо говоря я ставлю туда уже третью турбину, как так, машина 2008 года, почему они летят? На треке у меня турба от эво 4, 1998 года выпуска, состояние -как новая…

Собственно замена картриджа дома на столе заняла от силы час, ну еще час ушел на чистку от сажи геометрии турбины, порядком там было все засрано, и заслонки двигались с трудом. Установка всего на место отняла еще больше здоровья чем снятие, спина, руки и шея болели дня 3. Зато оказалось что при снятой системе EGR турбина прекрасно заходит на место сверху и не нужно вспоминать прикладную гинекологию пытаясь пропихнуть ее снизу)

После замены картриджа на всякий случай проехал около 200км в тошнящем режиме, чтоб все притерлось, потом стал понемногу подкидывать, тяга отличная, 1,5-1,7 наддувает и это при тапке не совсем в пол. Поглядим какой у него ресурс.

Как определить поломку

О об этой необходимости ремонта сигнализируют следующие признаки:

Повышение расхода масла, которое попадает в цилиндры. Этому может сопутствовать появление синего дыма из выхлопной.
Потеря мощности из-за попадания воздуха через уплотнители патрубков.
Изменение состава топливно-воздушной смеси. Это выражается в повышенном расходе топлива и появление черного дыма из выхлопной трубы.
Повышенный шум турбины из-за износа подшипников картриджа.

Если вы заметили хотя бы один из признаков, настало время проверить работу нагнетателя и выполнить ремонт турбины своими руками на дизеле.

Снятие турбины

Чтобы отремонтировать турбину своими руками, надо ее вначале снять. После того, как открутите все болты крепления улиток турбинной и компрессорной части. Обычно, при снятии компрессорной улитки, проблем возникнуть не должно. А вот турбинная, как правило, может намертво прикипеть.

Чтобы ее снять, способов есть не так уж и много. Например, русский метод – киянкой. Но, будет лучше, если вы используете для этого болты крепления улитки и спокойно её отодвинуть. Эта улитка сама располагается на конусе, поэтому придется приложить усилия. Откручивать ее надо постепенно, не спеша, со всех боков одинаково.

Обязательно надо проследить, чтобы не произошла деформация колеса турбины. Этот способ может быть нелегким из-за конструкции самой турбины. Иногда, все-таки, приходится использовать и киянку.

Чтобы снять компрессорную улитку, можно использовать разные способы. Например, у GT17 она крепится при помощи болтов, а на GT25 – благодаря стопорному кольцу

Здесь очень важно не потерять шайбы

После того, как вы сняли стопорное кольцо и открутили болты, снимайте улитку. Но, только так, чтобы не испортить колесо.

Проверьте люфт вала, когда в ваших руках уже окажется картридж. Не должно быть люфта продольного. А вот поперечный может быть ощутим, однако, она тоже не должна болтаться в разные стороны даже на миллиметр. Но, нелюфтящий или люфтящий ТКР еще не значит, что турбина не будет есть масло так, что расход на масло будет ровно таким же, как и на бензин.
После этого снимаем колесо компрессора. Используйте для этих целей кусачки, у которых раздвижные губки. А второй конец вала просто зажмите фигурной оправкой или чем-либо еще, что будет подходить для этого. Не забывайте, что компрессорный вал имеет именно левую резьбу.

Разборка и сборка силового агрегата

Для полной разборки двигатель придется снимать. Можно сделать это сразу, а можно уже после того, как будет снята головка блока цилиндров. Для снятия понадобится ручная лебедка и прочная опора (например, балка) на которую ее можно подвесить. Съемка мотора также занимает несколько часов.

В каком порядке происходит разборка мотора: основные этапы

Разборка и сборка двигателя в общих чертах проходит почти всегда одинаково. Возможны некоторые расхождения в деталях в зависимости от марки и модели. Далее предлагается порядок действий на снятом силовом агрегате.

Отсоединяется коробка передач. В этом нет ничего особо сложного, так как она крепится при помощи болтов. Удобнее всего снимать ее после демонтажа двигателя, однако можно отделить узел и раньше. При этом при установке мотора на свое место возможны трудности.
Отсоединяется сцепление. Для этого откручиваются болты, крепящие кожух сцепления, после чего снимается весь узел.
Теперь нужно снять приводной шкив коленчатого вала. Для этого потребуется крепкая плоская отвертка и гаечный ключи подходящего размера (лучше иметь еще и газовый ключ). Вначале необходимо зафиксировать коленвал. Для этого при помощи отвертки стопорится маховик. Чтобы это сделать, нужно в отверстие крепления сцепления ввернуть болт, отвертку вставить между зубцами маховика и упереть в болт.
Газовым ключом (или рожковым соответствующего номера) откручивается гайка (на некоторых автомобилях это храповик). После этого чем-то подходящим (это может быть баллонный ключ) для функций рычага поддевается шкив и снимается со своего места. Теперь откручиваются болты, фиксирующие маховик, после чего эта деталь снимается. Под ним имеется пластина, удерживаемая болтами. Ее также нужно снять.
Снимается ремень или цепь ГРМ с распределительного вала, если предварительно не снималась головка блока цилиндров. В некоторых автомобилях чтобы добраться до ремня или цепи ГРМ нужно сначала демонтировать крышку клапанов (она же крышка ГБЦ). Она крепится при помощи гаек на шпильках или на болтах. Под крышкой имеется прокладка, которую можно сохранить и в случае пригодности использовать повторно.

Для снятия ремня (цепи) предварительно необходимо ослабить саму цепь, вынув натяжитель. Далее предстоит демонтировать шестеренку распределительного вала. Эта деталь фиксируется болтом. Но кроме подходящего по размеру ключа здесь понадобится (во всяком случае, на отечественных двигателях) мощная плоская отвертка или зубило, а также молоток. При помощи этих инструментов отгибается стопорная пластина, которая не позволяет болту самопроизвольно раскручиваться.

Когда шестеренка будет снята, снимается цепь и можно приступать к снятию шестеренки коленчатого вала. Здесь лучше иметь специальный съемник, так как без него, возможно, придется повозиться. Эта деталь на валу фиксируется шпонкой, которая может довольно плотно сидеть в пазу. Если в процессе выемки шпонки ее края были несколько деформированы, то подправить их можно напильником. Последняя процедура на данном этапе – снятие башмака натяжителя цепи. С этим никаких проблем возникнуть не должно.

6. Демонтаж распределительного вала. Для этого нужно открутить гайки (они на шпильках), которые фиксируют кожух распредвала и вынуть сам вал.

Пошаговая инструкция по разборке ДВС ВАЗ

Приготовьте весь необходимый инструмент и слейте масло из картера.
Во-первых, это нужно будет для облегчения веса мотора, а во-вторых, поможет избежать лишней грязи на верстаке. Далее выкручивается масляный фильтр. Также открутите все болты, на которых происходит крепление поддона картера. Старую прокладку можно выбросить, так как она становится не пригодной для дальнейшего использования.
Теперь нужно снять шкив коленвала. Сделать это не так легко, как кажется на первый взгляд, так как в этом случае вам понадобится хорошая физическая сила. Тем не менее, никто не отменял применение трубы в качестве удлинителя ключа. Зафиксируйте коленвал от проворачивания посредством блокировки маховика. Для этого применяется специальное устройство, которое можно приобрести в магазине. Далее с помощью ключа выкрутите храповик и демонтируйте шкив.
Открутите гайки крепления крышки клапанов и приводной цепи ГРМ, снимите ее и вытащите прокладку. Открутите болты крепления шестерен распредвала, а также вала, приводящего в действие масляный насос двигателя. Следующим на очереди становится натяжитель цепи ГРМ. Вначале ослабьте специальную колпачковую гайку, а затем выкрутите две другие гайки, которые крепят его к головке блока цилиндров. Не забудьте выкрутить болт крепления башмака, а затем снять сам натяжитель, вместе с башмаком. Затем отворачивается палец, создающий ограничение для цепи, снимаются шестерни распредвала и масляного насоса, а цепь вынимается.
Теперь нужно снять распределительный вал. Для этого откручиваются две гайки, расположенные на его шпильках в корпусе подшипника. Корпус необходимо снять, а распредвал аккуратно вытаскивается. Перед тем как вытащить его, не забудьте также демонтировать специальный упорный фланец.
Далее откручиваются болты, предназначенные для крепления головки блока цилиндров к самому блоку. Демонтаж ГБЦ производится сразу вместе с коллекторами, снимать которые не обяательно (в зависимости от вида проводимого ремонта). После снятия головки, также, рекомендуется произвести замену прокладки. Эта процедура поможет вам, в дальнейшем, избавиться от повторного снятия данного элемента.
После этого нужно демонтировать масляный насос. Чтобы его вытащить нужно снять специальный упорный фланец. После этого, вытащите валик из блока цилиндров, который отвечает за приведение в действие масляного насоса.
С помощью специального съемного устройства, вытащите шестерню, которая надевается на коленвал двигателя. Затем выверните гайки, расположенные на шатунных болтах. Теперь снимите крышки шатунов и, используя цилиндрический проем, вытащите шатуны вместе с поршнями.

Снова возвращаемся к фиксатору маховика и устанавливаем его. Открутите болты, которые предназначены для крепления, и снимите шайбу, затем вытащите маховик, надетый на коленчатый вал, а следом за ним снимите защитную крышку картера сцепления.
Съемником снимите подшипник первичного вала КПП, который находится в специальном гнезде в задней части силового агрегата. Следом за ним нужно вытащить специальный держатель сальника коленвала. Теперь открутите болты, на которых крепятся крышки, закрывающие коренные подшипники и вытащите их наравне со вкладышами. После этого, нужно снять коленчатый вал и самые верхние вкладыши вала. Также демонтируйте специальные упорные полукольца, которые расположены на опоре.

Вот и все, что нужно сделать, чтобы разобрать двигатель. Дальнейшим шагом производят расточку различных элементов до ремонтных размеров и заменяют поврежденные и изношенные элементы

Особое внимание рекомендуется уделить вкладышам, которые чаще всего подвергаются проворачиванию, из-за чего мотор попросту клинит. После ремонта, мотор собирается и устанавливается на автомобиль.

Не полагайтесь на собственный опыт ремонта турбин Рено!

Причины, по которым можно установить отклонение от нормального режима работы турбодвигателя Рено:

Выхлоп черного, синего или сизого цвета при повышенных оборотах двигателя. Причина может крыться в нарушении герметичности масляных или воздушных подводящих и отводящих патрубков, засорении масляной магистрали.
Появившийся скрежет и лязг при работе мотора свидетельствует о нескольких возможных причинах:

присутствие инородного тела;
деформация корпуса или движимых частей двигателя, при котором происходит их трение о соседние плоскости. Такое случается вследствие воздействия повышенных температур или попадания инородного тела приведшего к изменению конфигурации крыльчаток, например;
нарушение целостности корпуса, масляных шлангов или воздушных патрубков.

Увеличился расход масла. Возможная причина кроется в засорении масляной магистрали или нарушении целостности масляных шлангов, о чем также будут свидетельствовать визуальные признаки течи – на месте стоянки авто можно обнаружить масляные пятна.
Увеличился расход топлива. Скорее всего, проблема с поступлением достаточного количества воздуха в цилиндры, необходимого для обогащения топливной смеси с целью эффективного процесса сгорания. Это может быть связано с разгерметизацией воздушных патрубков, а также наличии других причин в виде неправильного управления вариатором, например.
Машина долго разгоняется, то есть теряет те качества, которыми наделяет машину турбодвигатель, динамика движения машины свидетельствует об отсутствии тяги.

Вовремя отреагировав на неисправность – значит, предотвратить необходимость замены турбины Рено.

Изучение устройства механизма

Турбина – крыльчатка, которая насаживается на вал, с помощью которого происходит движение компрессора. Изготовление корпуса происходит из жаропрочного алюминиевого сплава, а сам вал делается из стали со среднелегированными свойствами. Поскольку эти детали не поддаются ремонту, в случае их неисправности, они заменяются новыми деталями.

При активной работе может произойти износ области под подшипниками и гнезд уплотнительного кольца. Отливают корпус и улитку турбины из чугуна. Благодаря ее сложной форме осуществляется поток газов, из-за чего весь агрегат приводится в движение.

Инструкция по демонтажу турбонаддува

Одним из важнейших условий является правильное положение машины. Для демонтажа потребуется установить ваш автомобиль на ровную площадку и приподнять переднюю часть. Для этих целей достаточно будет деревянного бруса с сечением 100 мм. Если у вас есть возможность использовать яму или подъемник, это поможет решить проблему еще проще.
На следующем этапе проходит подготовка к непосредственно демонтажу турбины. Для этого делается демонтаж бампера и интеркуллера. Этап позволяет сделать последнему небольшое ТО – обязательное для любого дизеля каждые 30 тыс. км. С интеркуллера сливается масло, промываются воздуховоды и все тщательно просушивается. Теперь нужно демонтировать защиту двигателя дизеля, а также разобрать щиток под дворниками и демонтировать его вместе с стеклоочистителями.
Настала очередь катализатора. Для того, чтобы его снять, нужно открутить крепление. Перед этим, чтобы было удобнее проводить работы, необходимо вынуть крюк двигателя, который защелкивает пластиковая крышка, для этих целей используйте ключ на 8 мм. Крепление катализатора, находящееся слева, удобнее откручивается из-под машины, правое – через капот.

Дальше катализатор дизеля откручивается от выхлопной трубы (крепление на 2х болтах), проще это делать из-под машины и с использованием трещотки на 13 мм. От турбины крепление снимается через капот, с использованием трещотки на 100 мм и ключа на 13 мм. Вам нужно будет открутить 4 болта. Для удобства воспользуйтесь зеркалом. После демонтажа креплений, снимаем сам катализатор, с этим сложностей возникнуть не должно – снимается он легко.
Теперь потребуется открутить маслопроводы вашего Рено Меган. Рекомендуем для этих целей ключ Торкс с моментом затяжки Нм для прямого хода, и маленькую трещотку с удлинителем и головкой на 10 мм для обратного. Это делается через капот и из-под машины соответственно. На завершающем этапе снимаем шланг вакуума от грибка. Обратный маслопровод вытаскивается из двигателя, откручивается, когда снимется вся конструкция.
Дальше откручиваете турбонаддув вашего дизеля Рено Меган с использованием накидного ключа на 13 мм, крепится он на две гайки, а из-под капота – маленькой трещоткой с удлинителем и ключом на 13 мм. Турбина снимается снизу, для этого аккуратно ее покрутите. После не забудьте открутить прямой маслопровод, его необходимо промыть и просушить. Это лучше сделать с использованием очистителя для карбюратора.

Также после установки не забудьте прокачать масло. Для этого необходимо отключить датчик коленвала и прокрутить стартер 2-3 раза. Датчик можно найти на коробке передач возле двигателя, если смотреть со стороны салона

После прокачки важно подключить датчик и проверить работоспособность автомобиля. Весь процесс демонтажа на Рено Меган любой версии у вас займет 4-6 часов

Ремонтируем турбину дизельного мотора своими руками

Скорей всего, компрессорное колесо самостоятельно с вала не снимется. Так что придется для этого использовать обычный универсальный съемник. Нужно пометить взаимное расположение колеса и гайки в отношении друг друга. Это необходимо, чтобы не была нарушена балансировка.

Стопорные кольца держат кольца уплотнительные. Втулки вала держатся с помощью трех болтов Т15. Как правило, причиной люфта получаются как раз втулки. Одно стопорное кольцо держит вкладыш, который со стороны компрессора. Со стороны турбины же вкладыш держится с помощью двух стопорных колец.

Очень хорошо и тщательно необходимо очистить от отложения грязи и нагара картридж. Также очистить надо и колеса. А с вала снять уплотнительное кольцо.

Ремонтный комплект для ТКР у вас уже должен быть. В типичном таком комплекте есть полный набор колец, сальников, шайб, метизов и вкладышей. Если у вас болтаются номинальные вкладыши, то нужно будет проточить и сбалансировать вал. Как правило, ремкомплекты содержат вкладыши не одного размера. Вкладыши эти надо очистить, а затем смазать маслом.

Внутренние стопорные кольца нужно установить в картридж. Обязательно убедитесь, что вошли они в пазы полностью. Потом вставляйте турбинный вкладыш. Вначале только смажьте его моторным маслом. Зафиксировать его надо с помощью стопорного кольца. Потом вставляйте и компрессорный вкладыш. Втулку смажьте, на нее наденьте маслосъёмное кольцо, пластину поставьте, и болты Т15 затяните. Затягивать нужно достаточно сильно, но не стоит переусердствовать.

После того, как вы все соберете, смотреться оно будет достаточно презентабельно. Потом установке подлежит и грязезащитная пластина, Фиксируйте ее стопорными кольцами. После этого установите маслосъёмное кольца. Этот процесс достаточно скучный и длительный, так как одеть кольца на вал не очень просто. После чего вставьте вал, предварительно смазав его. Гайку затяните моментом 2,5Нм – 5Нм. Отдраенные улитки тоже надо поставить на место. Это легкий процесс. После этого инсталлируйте вестгейт.

Все, у вас получилась практически новая турбина, сделанная своими руками, по низкой цене.

Газовый турбонаддув и его неисправности

Согласно ремонтной ноты Рено, установленная на заводе турбина дизеля может эксплуатироваться при пробеге 180-200 тыс. км. После этого она подлежит плановой замене. На ее неисправность может указывать множество косвенных признаков. Прежде всего, капли масла под бампером или тонкое кольцо сажи на краю глушителя, хлопающие звуки под капотом при поворотах и другие.

Во многих случаях определить неисправность турбины можно только на компьютерной диагностике при заглушенном двигателе. Ее стоит сделать как можно раньше, в противном случае – доставлять машину в сервис придется с эвакуатором. Кроме того, отметим, что можно сделать полный капремонт – турбонаддув разберут, продефектуют, заменят улитку подшипников и картридж. Это обойдется значительно дешевле для вашего дизеля, чем замена. Именно для этого часто требуется самостоятельное снятие турбины с дизеля.

Неисправности турбины и их признаки

Ресурс эксплуатации турбокомпрессора в среднем составляет около десяти лет. Но несмотря на это, при неправильной эксплуатации агрегат может выйти из строя значительно раньше.

Признаки поломки

Симптомы, по которым можно определить необходимость замены турбины:

Снизилась тяга автомобиля. Мощность упала, для набора нужных оборотов двигателя водителю надо интенсивнее жать на газ.
Появление черного, белого либо синего дыма из выхлопной трубы. Синий дым из глушителя свидетельствует о сгорании моторной жидкости в цилиндрах силового агрегата, масло попадает туда из турбокомпрессора. Черный дым говорит об утечке воздуха, что может сообщить о нарушении герметичности системы. Дым белого цвета свидетельствует о засорении сливного маслоотвода нагнетателя.
Появление скрежета, нехарактерного шума либо свиста при функционировании мотора. Наличие свиста сообщает об утечке воздуха со стыка выхода компрессорного устройства и двигателя. Появление скрежета свидетельствует о трении составных элементов системы турбонаддува.
Повысился расход моторной жидкости либо появилась ее утечка.
Давление смазочного вещества либо воздуха снизилось или периодически падает.
Проверка составных деталей турбированной системы требуется при регулярном отключении либо выходе из строя турбины.

FORGISTO подробно рассказал о признаках поломки турбокомпрессора на примере автомобиля Митсубиси Паджеро.

Основные причины

Если появились признаки неисправности турбокомпрессора, использовать автомобиль до выяснения и ликвидации причины нельзя.
Иначе турбина может полностью выйти из строя.
