Как и для чего нужно проводить чистку вентиляции картерных газов

Этапы чистки

При полном засорении системы продува картера можно заметит очень неприятные симптомы. К таковым относятся:

  • понижается мощность мотора;
  • рост уровня расхода топлива, который особенно заметен при городском режиме передвижения;
  • периодическое пропадание педали акселератора;
  • заметны небольшие выделения капель масла на прокладке и манжетах корпуса картера мотора.

Устранить засоры и почистить систему вентиляции можно посредством использования нескольких методов.

Например, в первую очередь, рекомендуется проверить состояние всех рабочих элементов маслоотделителя и клапана на наличие разнообразных отложения продуктов сгорания. Даже в том случае, если незаметно никаких накоплений, провести небольшую чистку не помешает.

Если после этого симптомы засорения не исчезнут, придется промыть шток заслонки

Специалисты обращают внимание на то, что после промывки заслонку необходимо тщательно насухо вытереть. Ее ни в коем случае нельзя смазывать

Чистка системы вентиляции картера проводится такой последовательно действий:

  1. Снять крышку головки блока.

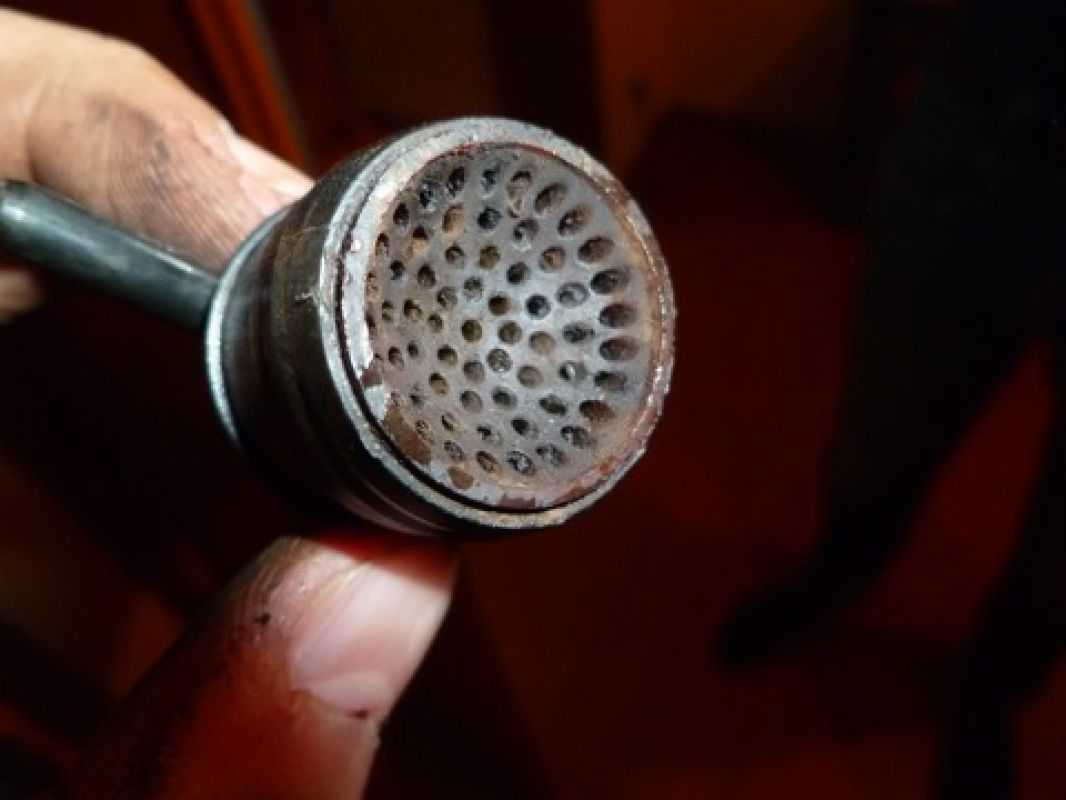

  2. Изъять все сетки, расположенные в крышке головка блока цилиндров.
  3. Промыть все сетки, корпус маслоотделителя и крышку головки БЦ. Для этого можно использовать керосин. Необходимо следить за тем, чтобы керосин не остался в картере. Если этого не удалось избежать, придется провести полную замену масла картера.
  4. Установить сетки посредством их аккуратного проворачивания в крышке. С одной стороны сетки должны упираться в выступ на крышке картера, а с другой — было видно отверстие на корпусе маслоотделителя.
  5. Закрутить крепежные болты.
  6. Проверить, в каком состоянии находятся прокладки крышки СВК. Если заметен их износ или засорение, прокладки необходимо заменить.
  7. Установить крышку на головку блока цилиндров.

Для самостоятельного выполнения этой работы необходимо иметь подходящие инструменты. К ним относятся:

  1. Ядро. С его помощью проводится проверка каналов на присутствие на их стенках отложений или засоров.
  2. Штанга с высоким показателем гибкости. Посредством ее использования облегчается доступ в труднодоступные участки системы, расположенные горизонтально.
  3. Машина щеточная. Если ее нет в наличии, для удаления отложений и засоров не менее результативно можно использовать ручную щетку.
  4. Канальный пробойник. С его помощью можно упростить удаление засоров. Для создания пробойников можно применять кирпич или любой строительный мусор.

Если говорить о периодичности очистки системы картерной вентиляции, она зависит от системы двигателя. Оптимальный срок очистки составляет 1 раз на протяжении 6 — 7 месяцев. При частой эксплуатации транспортного средства, срок необходимо уменьшить до 4 — 5 месяцев.

Ориентиром на необходимость проведения чистки служат в первую очередь фильтры тонкой очистки топлива. Как только на их стенках станут заметны загрязнения или отложения, пора приступать к проведению чистки СВК.

Очистка системы вентиляции картера Renault Logan 2004-2015

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. чтобы избежать этого, периодически очищайте и промывайте систему.

Очищайте систему вентиляции картера перед каждой заменой масла.

Вам потребуются: ключ-шестигранник «на 5», отвертка с плоским лезвием, пассатижи.

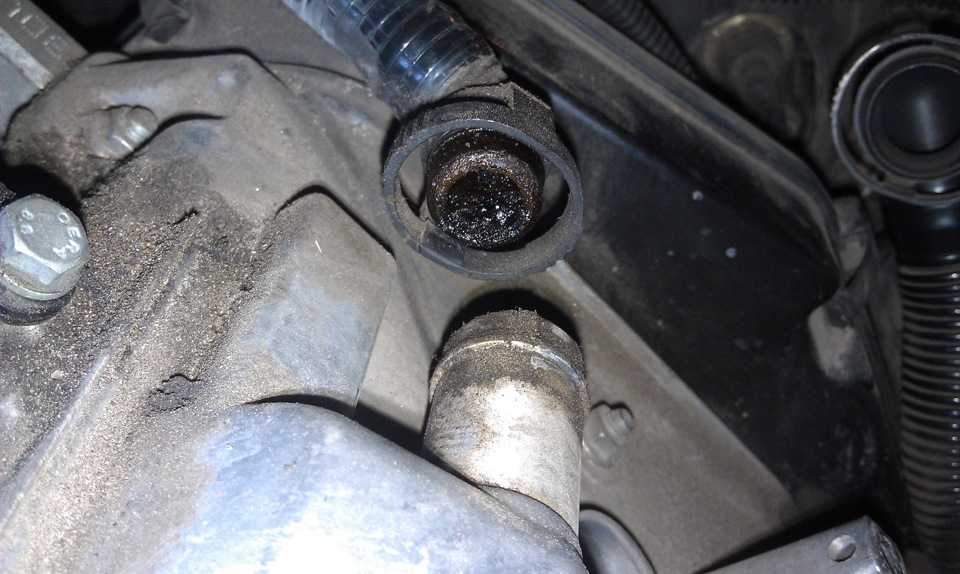

2. Отсоедините от патрубка крышки головки блока цилиндров отводящий шланг большой ветви системы вентиляции картера и снимите его.

3. Со второго патрубка крышки головки блока цилиндров снимите шланг малой ветви системы вентиляции картера..

4. . отсоедините шланг от впускной трубы.

5. . и снимите его.

При каждом снятии крышки головки блока цилиндров заменяйте ее прокладку новой.

7. Промойте бензином или керосином шланги системы и внутреннюю полость крышки головки блока цилиндров от отложений из картерных газов. Так как крышка головки блока неразборная (маслоотражатель приклепан к крышке), залейте в полость между маслоотражателем и крышкой промывочную жидкость, взболтайте ее в полости и слейте. Повторяйте операцию несколько раз до тех пор, пока сливаемая жидкость не будет чистой.

8. Прочистите отверстия патрубков для подсоединения шлангов.

9. Продуйте сжатым воздухом все элементы системы и просушите их.

10. Установите крышку головки блока цилиндров и шланги системы в порядке, обратном снятию.

Источник

Вентиляция картерных газов авто семейства Ауди/ Фольксваген

СВКГ на многих автомобилях Фольксваген, Ауди, а также Seat и Skoda, устроена относительно сложно, так как имеет целую систему пластмассовых и резиновых патрубков. В процессе эксплуатации двигателя шланги в системе со временем закоксовываются, и тогда требуется чистка всех элементов вентиляции. Некоторые автовладельцы машин, не находя времени и желания на прочистку системы, раньше решали проблему просто – в обход штатной СВКГ на клапанной крышке устанавливали шланг и выводили газы в атмосферу.

У этого способа есть большие минусы:

  • газы загрязняют окружающую среду;
  • водителю и пассажирам в салоне приходится самим дышать вредным выхлопом, так как трубка выводится под капот.

На современных моторах VAG уже трубки отвода никто не устанавливает, и в случае засорения системы автовладельцы производят прочистку. Рассмотрим СВКГ на примере турбированного 4-цилиндрового двигателя AEG 2.0 л, работающего на бензиновом топливе.

Картерные газы на моторе VAG отводятся не сверху, с клапанной крышки, как сконструировано на многих ДВС, а с блока цилиндров (БЦ). На отверстии, расположенном с правой стороны БЦ, устанавливается маслоотделитель.

Какую функцию выполняет маслоотделитель, можно понять из названия – это устройство не позволяет подниматься маслу по трубкам в систему вентиляции. В СВКГ проходят только газовые пары, сама смазка остается в масляной системе. Чтобы масло не текло, между маслоотделителем и блоком устанавливаются уплотнительные прокладки.

К маслоотделителю крепится пластмассовая трубка, между шлангом и трубкой располагается тройник, в нем

устанавливается КВКГ.

Клапан имеет три режима работы, на холостых и больших оборотах он закрывается, в открытом состоянии находится при средних оборотах ДВС. Исправный КВКГ продувается только в одну сторону. На другом конце шланга крепится эжекционный насос, который усиливает разрежение в системе.

Эжекционный насос соединяется с выпускным коллектором, а от тройника еще отходит металлическая трубка, которая ведет к редукционному клапану.

Редукционный клапан (РК) работает приблизительно по тому же принципу, что и КВКГ, только он перекрывает более широкий канал. Проверяется РК также с помощью продувания – если из бокового отверстия при полностью закрытом нижнем канале воздух проходит, это означает, что РК неисправен.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Озоновый метод

Отличное решение для любителей экологии. Озон обладает очень сильными дезинфицирующими свойствами и отлично справляется с грибками и всеми микробами. Как выглядит процесс озонирования? В самом начале необходимо тщательно пропылесосить транспортное средство, чтобы избавиться от каких-либо загрязнений.

Весь процесс дезинфекции происходит благодаря генератору озона. Его использование вызывает расщепление молекулы кислорода на два отдельных атома кислорода. В результате этой реакции образуется О3, который затем окисляет любой химический состав. Озон циркулирует, в результате чего погибают все грибки и микробы, а неприятный запах исчезает. В конце нужно только проветрить Рено 2.

Как провести сборку двигателя по этапам

Чтобы автомобиль смог нормально работать, важно правильно собрать двигатель. Для этого следует ознакомиться с инструкцией по сборке:

Для этого следует ознакомиться с инструкцией по сборке:

Заменяем все непригодные уплотнители и кольца маслоотделителя, после чего промазываем их маслом.
Закрепляем маслоотделитель на двигательный блок, после чего затягиваем его при помощи болтов. Нижний болт закручивается руками, а не отвёрткой

При этом важно помнить, что во время закрепления уплотнения могут соскочить.
Надеваем на маслоотделитель шланги, не забыв обязательно закрепить их новыми хомутами. Затем прокладываем их так, чтобы они были без изломов.
На штуцерах затягиваем хомуты.
Теперь требуется закрепить 5 болтов – если необходимо, прокладки на коллекторе заменяются.
Вставляем назад все клапаны, после чего закручиваем их болтами

Теперь требуется аккуратно надеть коллектор на нижние болты, а затем затянуть их.
Следующий шаг – сборка топливной магистрали. На место устанавливаются трубки щупа, прикручивается кронштейн.
Соединяем патрубки, после чего проверяем все крепежи. Затем подключаем форсунки и систему ХХ.

Теперь можно подключать АКБ, а затем проверять работу мотора.

Если автомобиль не будет работать, скорее всего, произошла ошибка в сборке ХХ.

Таким образом, чистка системы же вентиляции картерных газов — обязательное условие нормального и безопасного функционирования вашего «железного друга».

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

  • воздушные патрубки;
  • клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
  • маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

  1. Забор выхлопных газов из картера двигателя;
  2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
  3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
  4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Возможные неисправности, их

Проблемы вентиляции картера, как правило, не носят очевидного характера, но до тех пор, пока не произойдет полное засорение какой-нибудь детали воздушного тракта отвода отработанных газов таких, как: штуцер, резиновый шлаг, часть внутреннего пространства маслоотделителя или сам механизм клапана.

Такая фатальная неисправность станет причиной откровенно плохо работающего двигателя, либо из-за повышенного внутреннего давления просто будет выдавливать масло через резиновые прокладки поддона картера и клапанной крышки. В этом случае, уже простой промывкой маслоотделителя и клапана решить проблему не получится так, как потребуется полная чистка системы вентиляции картера.

Однако до полного засорения элементов вентиляции картера должны обязательно начать проявляться следующие симптомы:

  • постепенное снижение мощности двигателя;
  • небольшое возрастание расхода топлива, особенно в городском цикле;
  • провалы в работе педали акселератора;
  • появление выделения масла на прокладках и манжетах корпуса двигателя.

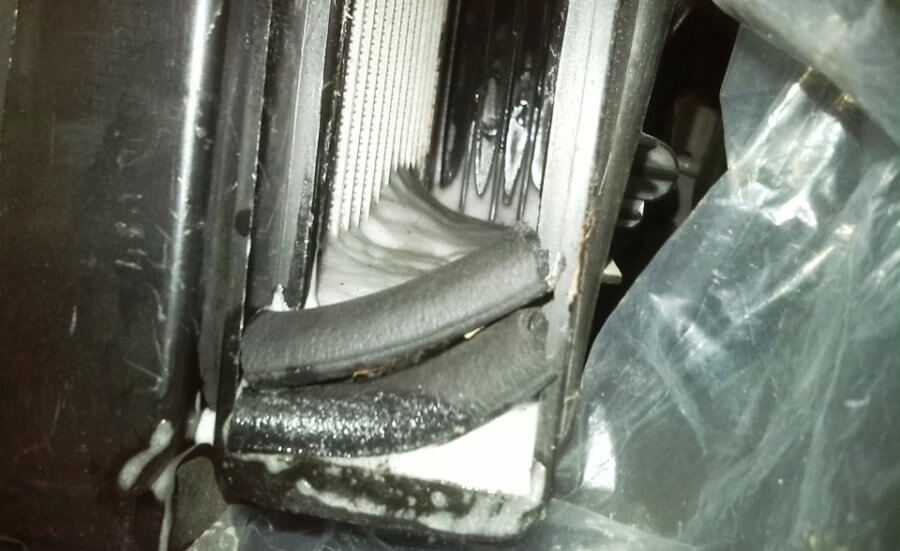

Метод двусторонней клейкой пены

Самый простой и дешевый способ, с которым справляется даже новичок. Достаточно приобрести специальный противогрибковый спрей, который доступен в любом автомобильном магазине и большинстве супермаркетов. Чаще всего, к нему прилагается специальное приспособление, с помощью которого спрей вводится через каналы в направлении испарителя. Достаточно просто впрыснуть средство внутрь, чтобы уничтожить все бактерии и грибки.

К сожалению, данный способ имеет свои недостатки. Мы не уверены стопроцентно в гибели плесени. Мы не видим, достаточно ли глубоко доходит применяемая трубка, чтобы очистить весь кондиционер. Стекающая пена также может привести к короткому замыканию.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Рено своими руками: какие работы потребуются?

по техобслуживанию содержит полную информацию по эксплуатации транспортного средства Reno:

  • кузова, чистка дефлекторов и люка, вмонтированного в крышу автомобиля.
  • Контроль состояния двигателя, слив жидкости из фильтрующего устройства и плановые работы.
  • Техническое обслуживание сцепления (проверка и регулировка свободного хода, замена неисправных узлов).
  • Определение уровня износа дисков и колодок тормозов, состояния гидропривода и объема тормозной жидкости.
  • Проверка системы рулевого управления, стеклоомывателя и гидроблока.
  • Технический контроль амортизаторов и элементов ходовой системы.
  • Контроль работоспособности световых приборов, щеток стеклоочистителей, зеркал заднего вида.
  • ЭБУ своими руками.
  • Проверка лампочек и уровня напряжения АКБ.

1. Общие сведения

Бензиновый двигатель (K7J или K7M)

Описание системы вентиляции картера

1. Входное отверстие системы вентиляции картера

2. Шланг вентиляции картера

3. Выходное отверстие системы вентиляции картера

Дизельный двигатель (K9K)

Функциональная схема системы

Фаза работы A: Слабая нагрузка

  1. Крышка головки блока цилиндров
  2. Шланг вентиляции картера
  3. Клапан вентиляции картера
  4. Отводящий воздухопровод воздушного фильтра
  5. Турбокомпрессор
  6. Атмосферное давление

Фаза работы A: при слабой нагрузке двигателя разрежения в отводящем воздухопроводе воздушного фильтра не достаточно для перемещения диафрагмы клапана вентиляции картера тарированной пружиной. Картерные газы всасываются в большом количестве за счет разряжения в отводящем воздухопроводе воздушного фильтра.

Фаза работы B: Средняя и большая нагрузки

  1. Крышка головки блока цилиндров
  2. Шланг вентиляции картера
  3. Клапан вентиляции картера
  4. Отводящий воздухопровод воздушного фильтра
  5. Турбокомпрессор
  6. Атмосферное давление

Фаза работы B: при средней и высокой нагрузке на двигатель разрежение в отводящем воздухопроводе воздушного фильтра воздействует на мембрану клапана вентиляции картера. Отверстие пропускающее большое количество картерных газов, таким образом закрыто и картерные газы всасываются в небольшом количестве через калиброванное отверстие.

Проверка

Для обеспечения нормальной работы системы снижения токсичности отработавших газов следует поддерживать систему вентиляции картера в чистоте и исправном состоянии.

Возможные нарушения работы системы

К сожалению, на первых этапах выявить проблемы, связанные с засорением КСВ, практически невозможно. Выявить их можно только после того, как система засорится практически полностью.

Это может привести к нарушению работы двигателя или выдавливанию масла через прокладки между поддоном картера и крышкой клапана. В этом случае необходима тщательная чистка вентиляции картерных газов.

Даже при использовании очень качественных поршневых колец, невозможно обеспечит максимальную герметизацию поршня. Это неизменно приведет к постепенному засорению картерного пространства продуктами сгорания топливной смеси, а также ее небольшому сжатию.

Для того чтобы обеспечить нормальное функционирование системы вентиляции картера, необходимо обеспечить подвод воздуха в пространство картера. В противном случае в картере будет образовываться большое разряжение.

Это приводит к потере подвижности клапанов и их заклиниванию в определенном положении. В картерные газы входят частички сажи и нагара. При плохом состоянии мотора частичек скапливается большое количество. Они постепенно скапливаются не только на самом клапане, но и на калибровочных отверстиях и патрубках вентиляции.

В зимнее время при перемещении пара по системе картерной вентиляции он может постепенно скапливаться в ее узких местах, превращаясь в лед. Этот процесс известен как обмерзание. Если льда накапливается большое количество, масляный щуп может выдавить или погнать масло из-под картерной крышки.

Если продукты сгорания топливной смеси могут накапливаться на протяжении длительного периода, процесс обмерзания развивается очень стремительно. Во избежание развития этой проблемы разработчики двигателей используют в системе вентиляции обогревы.

В инструкциях по эксплуатации транспортного средства обязательно указывается то, что необходимо периодически проводить чистку картерных газов, которая должна проводиться параллельно с заменой моторного масла

Процедура очистки вентиляции

Чистка же вентиляции картера проводится следующим образом:

  • открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);
  • аккуратно снимаем патрубок, который идёт к воздухосборнику;
  • теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
  • отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
  • откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
  • вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
  • теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).

Первая часть «процедуры» выполнена.

Теперь приступаем ко второй:

отсоединяем от рампы топливопровод (важно заметить, что на разных марках автомобилей его соединение различно); делаем хомут от заслонки чуть слабее, после чего аккуратно его удаляем; таким же способом требуется снять патрубок со штуцера (так как штуцер пластмассовый, это делается крайне аккуратно); отсоединяем все ХХ-разъёмы; снимаем дроссельный трос от заслонки, который будет препятствовать чистке; проводим разъединение байонетного соединения от вытащенного из двигателя «хобота»; удаляем крышку от колодцев, предназначенных для свечей; снимаем клапанный шланг, после чего выкручиваем 4 болта, расположенных на верхней части коллектора; теперь следует чуть ослабить, но не полностью снять нижние болты (их 5 штук), а затем вынимаем коллектор; слегка отсоединяем хомуты, после чего удаляем вентиляционные шланги от маслоотделительной коробки; выкручиваем оставшиеся болты, а затем разъединяем блок мотора и маслоотделитель. Всё – подготовительный этап работ полностью завершён

Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания

Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания.

После очистки проверяем шланги, расположенные на пламегасителе и картерной вентиляции. Если дроссельная заслонка грязная, её также следует промыть.
