Официальная программа Схем электрооборудования на автомобиль Renault Megane II, кузов B,C,S 84 (Версия кузова — седан, универсал, купе), техническая нота NT8299A, Visu v3.0 от 2005.11.28, 2006 модельный год.

Название: Электросхемы Renault Megane II седан, универсал, купе Год выпуска : 2005 Автор : Renault Формат : образ диска ISO Качество : eBook (изначально компьютерное) Язык: Русский присутствует Размер архива: 141.68 MB

1. Установка схем не требуется. 2. Для использования схем нужно открыть образ, а затем кликнуть флаг страны для выбора языка. 2а. Если открытии образ не запустился автоматически, требуется открыть в ручную, и запустить файл INDЕХ.НТМ 3. Подробная инструкция по использованию схем есть внутри — кликните иконку с вопросительным знаком. 4. Комплект схем содержит схемы для различных вариантов комплектаций машины. Обычно предлагается несколько вариантов схем, для которых указываются буквено-цифровые обозначения двигателей, КПП и уровней комплектации отдельных узлов и подсистем. Перед использованием схем узнайте кодовое обозначение двигателя и КПП. Обозначения уровней комплектаций для различных узлов и подсистем можно посмотреть в документе «Перечень сокращений» — нажмите иконку с раскрытой книгой и выберите из списка «Перечень сокращений».

Renault Megane II. Схемы электрооборудования

Автоматическая коробка передач DP0 3.

Система снижения токсичности 2.

Таблицы 4. Антенны запуска двигателя и открывания дверей 7. Механизмы боковых открывающихся элементов кузова 8.

Трансмиссия 3. Описание автомобиля 1.

Recommended Posts

Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок. Система обогрева передних сидений. Антиблокировочная система тормозов ABS 6.

Бортовое электрооборудование 7. Электросхема — Печка Общая информация об электросхемах Представлены все возможные системы, в зависимости от комплектации автомобиля: тормозные системы, система отопления или кондиционирования воздуха, подушки безопасности и пиротехнические преднатяжители ремней безопасности, электрические стеклоподъемники передних дверей, наружные зеркапа заднего вида с электрическими регулировками и подогревом, передние сиденья с подогревом, система центрального замка, система наружного освещения в светлое время суток DRL , дистанционный регулятор угла наклона светового пучка фар и т. Система наружного и внутреннего освещения: Система наружного освещения в светлое время суток DRL ; Ближний и дальний свет фар, габаритное освещение; Корректор угла наклона светового пучка фар; Противотуманные фары и задние противотуманные фонари; Указатели поворота и аварийной сигнализации; Указатели стоп-сигналов; Лампы включения заднего хода; Разъем для подключения электрооборудования прицепа; Звуковой сигнал клаксон. Снятие и установка стартера Рено Меган 2 Установите автомобиль на двухстоечный подъемник.

Проверка давление насоса гидроусилителя рулевого управления 5. вибраций, связанных со скоростью движения автомобиля 4. Обслуживание автомобиля 1. Удаление воздуха из гидропривода рабочей тормозной системы 6. Контрольно-измерительные приборы 7.

В системе зажигания используются те же датчики, что и в системе впрыска. Но можно заменить противотуманные фары, не снимая бампера. Система обогрева передних сидений. Бортовое электрооборудование 7. Обрыв ГРМ (К4М) Renault. Ремонт. «Ползущий» ремень ГРМ. Как лечить?

Схемы электрооборудования

Блок предохранителей (базовые
модели)

Блок предохранителей
(модели с расширенной комплектацией)

Блок предохранителей в двигательном отсеке

А — Плавкий предохранитель
фонаря заднего хода

В — Реле стартера

С — Не используется

D — Не используется

Е — Реле режима высокой скорости вентилятора

F — Плавкий предохранитель вентилятора кондиционера воздуха

G — Плавкий предохранитель автоматической трансмиссии

Н — Не используется

I — Обогреватель впускного трубопровода

J — Реле блокировки впрыска

К — Реле режима низкой скорости вентилятора

L — Обогреватель топливного фильтра (дизель)/реле топливного насоса

М — Предохранитель системы управления двигателем

N — Предохранитель системы управления двигателем

О — Диод кондиционера воздуха

Типичный блок предохранителей

Плавкий предохранитель

Ток

Защищаемая цепь

F1

25А

Подогрев заднего стекла

F2

7.5А

Зеркала с подогревом
F3 7.5А Левые габаритные фонари, освещение вещевого ящика
F4 7.5А Правые габаритные фонари, приборная панель
F5 10А Правый дальний свет
F6 10А Левый дальний свет
F7 15А Звуковой сигнал
F8 Задние туманные фонари
F9 15А Освещение салона и багажного отсека
F10 15А Часы, приборная панель, радио и сиденья с электрической регулировкой
F12 10А Омыватель фар
F13 20А Единый замок
F14 15А Противотуманные фары
F15 25А Сиденья с электрической регулировкой
F16 20А Вентилятор
F17 15А Сиденья с подогревом
F18 25А Выключатель электрического стеклоподъемника со стороны водителя
F19 25А Выключатель электрического стеклоподъемника со стороны пассажира
F20 25А Выключатель заднего левого электрического стеклоподъемника
F21 25А Выключатель заднего правого электрического стеклоподъемника
F22 20А Люк
F23 10А Запасной
F24 20А Сиденья с электрической регулировкой
F25 10А Левый ближний свет
F26 10А Правый ближний свет
F27 20А Отопитель
F28 15А Прикуриватель, радио, часы и освещение выключателей
F30 15А Стеклоочиститель ветрового стекла
F31 15А Приборная панель, подушка безопасности и сигнализация
F33 ABS
F34 Запасной
F35 75А Управление высотой подвески
F36 15А Стеклоочиститель заднего стекла, фонарь заднего хода, подогрев лобового
стекла
F37 15А Указатели поворота и аварийная сигнализация
F38 20А Сиденья с электрической регулировкой
F39 Электронный блок, дистанционное управление и иммобилизатор
F41 Система впрыска

F45

20А Шунт сдвоенных головных фар

Ключи к символам

Лампа

Номер компонента

Выключатель

Насос двигателя

Многопозиционный переключатель

Корпус

Плавкий предохранитель

Датчик/указатель

Датчик/указатель

Диод

Переменный резистор

Разъем электропроводки

Соединение проводов

Исполнительный электромагнитный блок

Цвет провода (желтый с красной полосой)

Соединения с другими цепями (например —
схема 3/координата В2. Стрелка показывает направление электрического тока)

Варианты соединения

кранированный провод

Провод — постоянное положительное питание
(двойная линия)

Провод — постоянное положительное питание
(толстая линия)

Провод — соединительный (тонкая линия)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Renault Megane 2. Электросхемы — часть 3

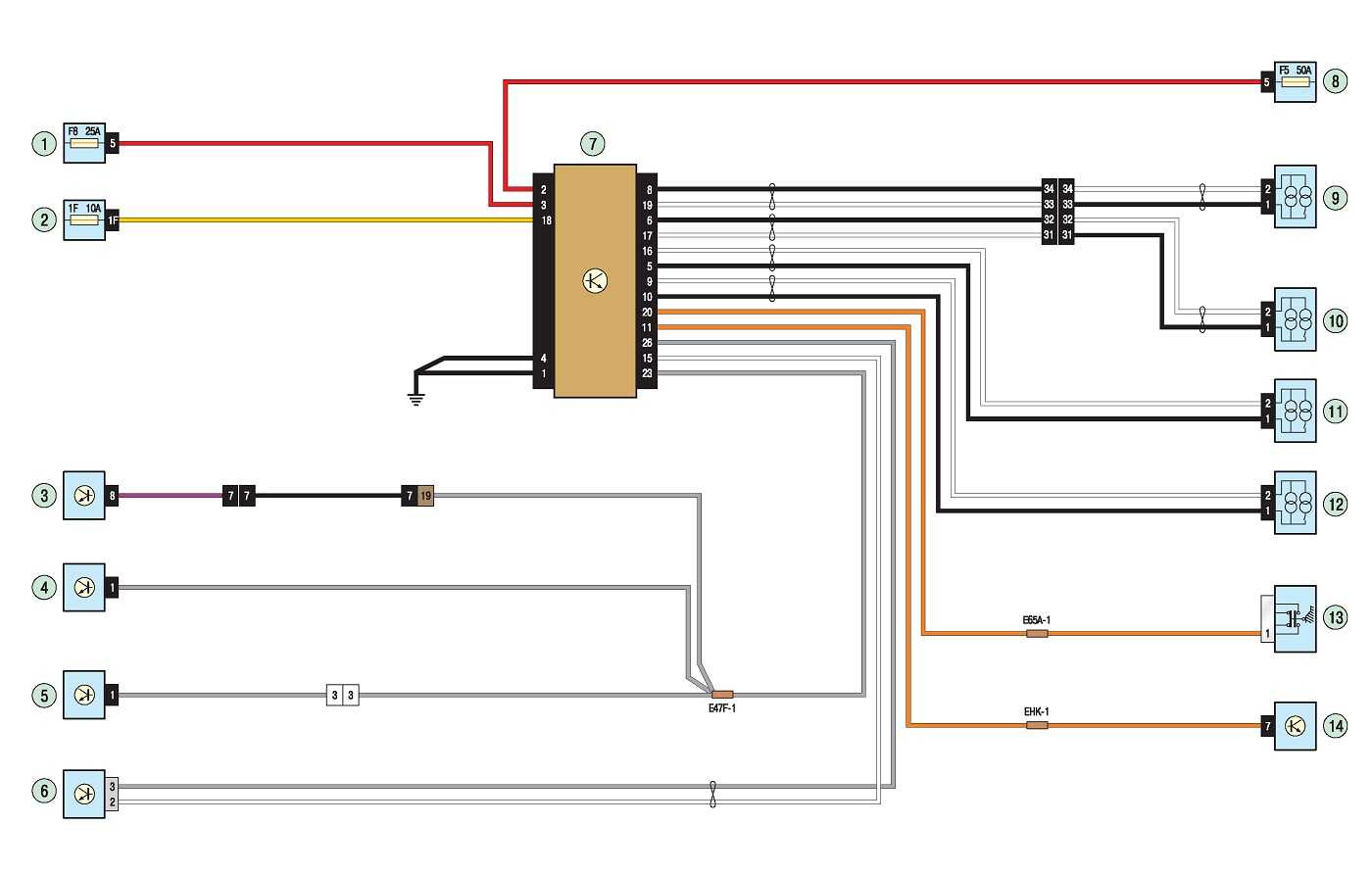

Схема 7. Антиблокировочная система тормозов: 1, б — монтажный блок в моторном отсеке; 2 — монтажный блок в салоне автомобиля; 3 — люк крыши с электроприводом; 4, 5 — головное устройство аудиосистемы; 7 — электронный блок управления антиблокировочной системой тормозов (ABS); 8 — щиток предохранителей цепи электропитания; 9 — датчик скорости вращения правого заднего колеса; 10 — датчик скорости вращения левого заднего колеса; 11 — датчик скорости вращения левого переднего колеса; 12 — датчик скорости вращения правого переднего колеса; 13 — выключатель стоп-сигнала; 14 — диагностический разъем

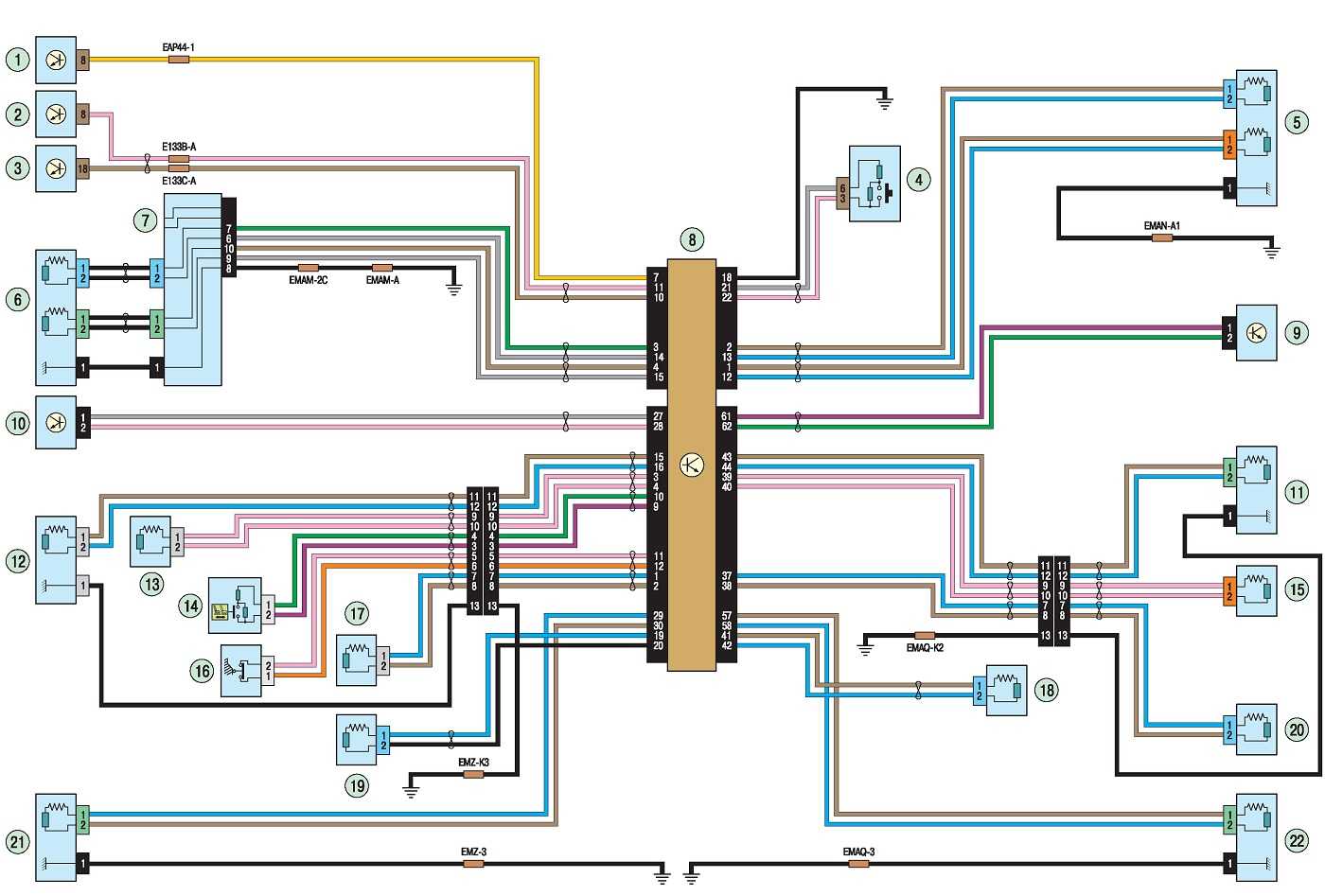

Схема 8. Подушки безопасности и преднатяжители ремней безопасности: 1 — монтажный блок в моторном отсеке; 2, 3 — блок управления электрооборудованием салона; 4 — клавиша отключения подушки безопасности пассажира; 5 — фронтальная подушка безопасности переднего пассажира; 6 — фронтальная подушка безопасности водителя; 7 — подрулевые переключатели; 8 — ЭБУ подушек безопасности и преднатяжителей ремней безопасности; 9 — правый датчик бокового удара; 10 — левый датчик бокового удара; 11 — передняя боковая подушка безопасности пассажира; 12 — передняя боковая подушка безопасности водителя; 13 — преднатяжитель поясничного ремня безопасности водителя; 14 — датчик положения левого переднего сиденья; 15 — преднатяжитель ремня безопасности пассажира; 16 — сигнализатор непристегнутого ремня безопасности водителя; 17 — преднатяжитель ремня безопасности водителя; 18 — правый задний преднатяжитель; 19 — левый задний преднатяжитель; 20 — преднатяжитель ремня безопасности пассажира; 21 — левая задняя боковая подушка безопасности; 22 — правая задняя боковая подушка безопасности

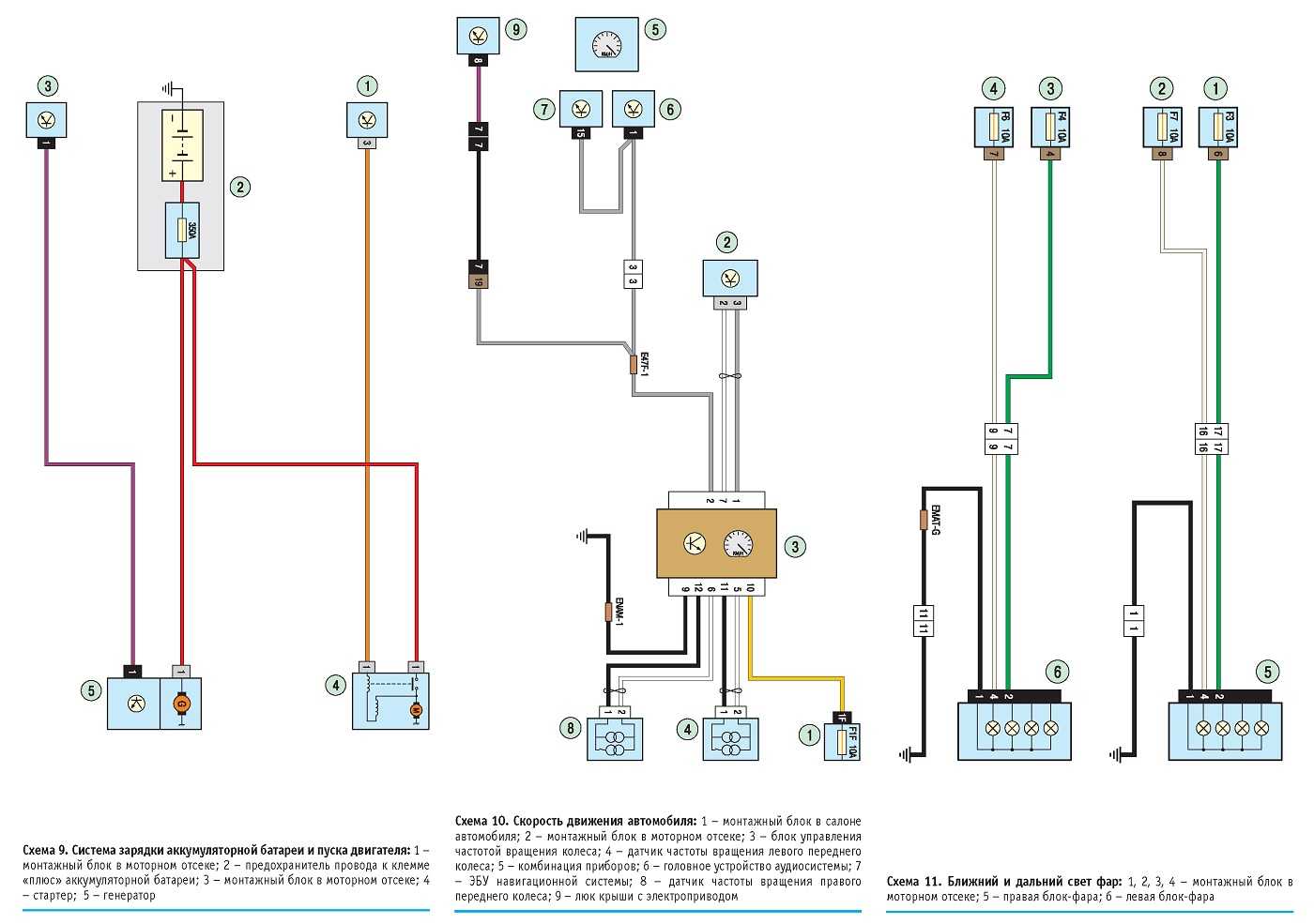

Схема 9. Система зарядки аккумуляторной батареи и пуска двигателя: 1 —

монтажный блок в моторном отсеке; 2 — предохранитель провода к клемме «плюс» аккумуляторной батареи; 3 — монтажный блок в моторном отсеке; 4 — стартер; 5 — генератор

Схема 10. Скорость движения автомобиля: 1 — монтажный блок в салоне автомобиля; 2 — монтажный блок в моторном отсеке; 3 — блок управления частотой вращения колеса; 4 — датчик частоты вращения левого переднего колеса; 5 — комбинация приборов; 6 — головное устройство аудиосистемы; 7 — ЭБУ навигационной системы; 8 — датчик частоты вращения правого переднего колеса; 9 — люк крыши с электроприводом

Схема 11. Ближний и дальний свет фар: 1, 2, 3, 4 — монтажный блок в моторном отсеке; 5 — правая блок-фара; 6 — левая блок-фара

Видео по теме «Renault Megane 2. Электросхемы — часть 3»

Как читать схему проводки автомобиля

Замена предохранителя под капотом Рено 2

Проблемы с бензонасосом Рено 2 часть 3

Схемы электрооборудования

Блок предохранителей (базовые
модели)

Блок предохранителей
(модели с расширенной комплектацией)

Блок предохранителей в двигательном отсеке

А — Плавкий предохранитель
фонаря заднего хода

В — Реле стартера

С — Не используется

D — Не используется

Е — Реле режима высокой скорости вентилятора

F — Плавкий предохранитель вентилятора кондиционера воздуха

G — Плавкий предохранитель автоматической трансмиссии

Н — Не используется

I — Обогреватель впускного трубопровода

J — Реле блокировки впрыска

К — Реле режима низкой скорости вентилятора

L — Обогреватель топливного фильтра (дизель)/реле топливного насоса

М — Предохранитель системы управления двигателем

N — Предохранитель системы управления двигателем

О — Диод кондиционера воздуха

Типичный блок предохранителей

Плавкий предохранитель

Ток

Защищаемая цепь

F1

25А

Подогрев заднего стекла

F2

7.5А

Зеркала с подогревом
F3 7.5А Левые габаритные фонари, освещение вещевого ящика
F4 7.5А Правые габаритные фонари, приборная панель
F5 10А Правый дальний свет
F6 10А Левый дальний свет
F7 15А Звуковой сигнал
F8 Задние туманные фонари
F9 15А Освещение салона и багажного отсека
F10 15А Часы, приборная панель, радио и сиденья с электрической регулировкой
F12 10А Омыватель фар
F13 20А Единый замок
F14 15А Противотуманные фары
F15 25А Сиденья с электрической регулировкой
F16 20А Вентилятор
F17 15А Сиденья с подогревом
F18 25А Выключатель электрического стеклоподъемника со стороны водителя
F19 25А Выключатель электрического стеклоподъемника со стороны пассажира
F20 25А Выключатель заднего левого электрического стеклоподъемника
F21 25А Выключатель заднего правого электрического стеклоподъемника
F22 20А Люк
F23 10А Запасной
F24 20А Сиденья с электрической регулировкой
F25 10А Левый ближний свет
F26 10А Правый ближний свет
F27 20А Отопитель
F28 15А Прикуриватель, радио, часы и освещение выключателей
F30 15А Стеклоочиститель ветрового стекла
F31 15А Приборная панель, подушка безопасности и сигнализация
F33 ABS
F34 Запасной
F35 75А Управление высотой подвески
F36 15А Стеклоочиститель заднего стекла, фонарь заднего хода, подогрев лобового
стекла
F37 15А Указатели поворота и аварийная сигнализация
F38 20А Сиденья с электрической регулировкой
F39 Электронный блок, дистанционное управление и иммобилизатор
F41 Система впрыска

F45

20А Шунт сдвоенных головных фар

Ключи к символам

Лампа

Номер компонента

Выключатель

Насос двигателя

Многопозиционный переключатель

Корпус

Плавкий предохранитель

Датчик/указатель

Датчик/указатель

Диод

Переменный резистор

Разъем электропроводки

Соединение проводов

Исполнительный электромагнитный блок

Цвет провода (желтый с красной полосой)

Соединения с другими цепями (например —
схема 3/координата В2. Стрелка показывает направление электрического тока)

Варианты соединения

кранированный провод

Провод — постоянное положительное питание
(двойная линия)

Провод — постоянное положительное питание
(толстая линия)

Провод — соединительный (тонкая линия)
