Проверка вакуумного усилителя тормозов: 4 простых теста

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

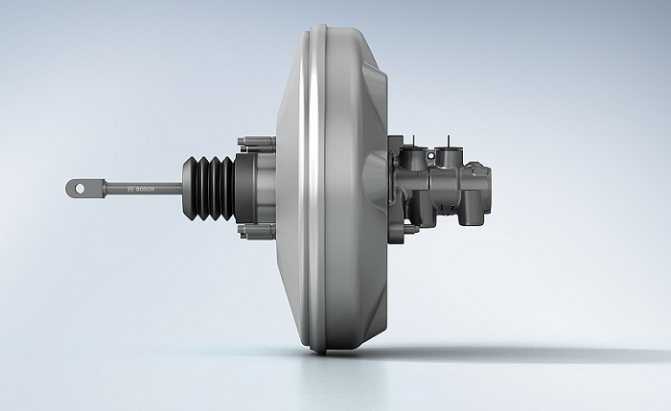

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

  • Корпус.
  • Разделительная мембрана (производится из гибкого материала).
  • Обратный клапан.
  • Толкатель педали тормоза.
  • Шток гидроцилиндра.
  • Пружина возвратного действия.
  • Следящий клапан.

Рекомендуем: Чем отличается стойка от амортизатора

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

  • корпус;
  • толкатель;
  • возвратная пружина;
  • диафрагма;
  • шток поршня тормозного цилиндра;
  • следящий клапан.

Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

  • Когда педаль отпущена – с вакуумной камерой.
  • Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

и тормозной системы

Тормозные системы – это системы, служащие для снижения скорости и полной остановки автомобиля (рабочая тормозная система), а также для удержания на месте неподвижно стоящего автомобиля (стояночная тормозная система). Тормозная система играет особую роль в обеспечении безопасности автомобиля. Поэтому почти любой автомобиль оборудован тремя действующими, независимыми друг от друга тормозными системами:

  • рабочей, для регулирования скорости и остановки автомобиля, приводится в действие нажатием педали тормоза;
  • стояночной, для удержания автомобиля на месте без движения, приводится в действие ручным тормозом;
  • запасной, для остановки автомобиля в случае выхода из строя рабочей тормозной системой.

В большинстве современных автомобилей тормозная система состоит из главного тормозного цилиндра, вакуумного усилителя, дисковых тормозов для передних колес и барабанных тормозов для задних колес. На автомобилях с мощными двигателями дисковые тормоза могут устанавливаться и на задние колеса.

Одной из функций тормозных систем является обеспечение равномерного распределения тормозных сил между колесами одного моста.

Существующие тормозные механизмы различаются:

  • по расположению: трансмиссионные и колесные;
  • по форме деталей вращения: барабанные и дисковые;
  • по форме поверхности трения: колодочные и ленточные.

тормозных систем автомобиля предусматривает выполнение ряда диагностических работ:

  • по оценке технического состояния тормозной системы, которое определяют следующие параметры: величина тормозного пути, замедление, время срабатывания;
  • определение причин снижения эффективности торможения, которые выражаются в неисправности некоторых элементов и агрегатов тормозной системы в целом.

Для оценки технического состояния и эффективности тормозных систем автомобилей в основном используют роликовые (барабанные) стенды и платформенные (площадочные) стенды

Причем более популярны те роликовые стенды, на которых применяется силовой метод диагностирования. С помощью этого метода определяются тормозные силы каждого колеса при усилии, задаваемом нажатием на педаль тормоза. А также измеряется время срабатывания тормозного привода. Эти измерения позволяют оценить состояние тормозных барабанов и прокладок.

Самым достоверным является инерционный метод диагностирования тормозной системы на специальных роликовых стендах, на которых измеряется тормозной путь по каждому колесу. На роликовых стендах измеряются также время срабатывания тормозного привода и замедление максимальное и по каждому колесу в отдельности.

К основным неисправностям тормозной системы относятся:

  • недостаточная эффективность торможения;
  • заклинивание поршней в колесных цилиндрах;
  • износ накладок тормозных колодок;
  • перегрев тормозных механизмов;
  • потеря герметичности одного из контуров, в этом случае получается провал педали тормоза;
  • применение колодок с несоответствующими накладками;
  • неправильная регулировка привода регулятора давления;

При возникновении неисправностей в тормозной системе автомобили поступают в автосервис на текущий ремонт.

При текущем ремонте проводятся следующие работы:

  • проверка элементов тормозной системы;
  • замена тормозных шлангов;
  • проверка тормозного цилиндра;
  • замена тормозной жидкости;
  • прокачка тормозной системы;
  • проверка и регулировка свободного хода педали тормоза;
  • проверка регулятора давления;
  • проверка вакуумного усилителя тормозов;
  • проверка и регулировка стояночного тормоза;
  • техническое обслуживание антиблокировочной системы тормозов (АБС)
Услуга Стоимость (руб.)
тормозной системы (колодки, суппорта,тормозные шланги, состояние жидкости) от 240р.
Замена тормозной жидкости от 500р.
Замена передних тормозных колодок (дисковые) от 500р.
Замена задних тормозных колодок (дисковые) от 700р.
Замена передних тормозных колодок (барабанные) от 600р.
Замена тросов ручного тормоза от 1200р.

*Данная информация не является офертой, определяемой положениями статей 435, 437 Гражданского Кодекса РФ

Записаться

вакуумного усилителя тормозов – как снять устройство?

В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.

Для снятия усилителя вместе с педалью тормоза следует открутить четыре болта на 13 и вытащить его, предварительно отключив провод стоп сигнала. Чтобы отсоединить педаль и ВУТ вместе, для начала надо вытащить палец, который их соединяет, и открутить две гайки, которые вы найдете в креплении к кронштейну. Теперь ВУТ на свободе, и если вы хорошо осведомлены о его строении, то можете попытаться разобрать и починить его самостоятельно, в ином случае его следует отнести механику или заменить в собранном виде на новый элемент.

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

  1. Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
  2. Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
  3. Осмотрите корпус вакуумного усилителя на наличие подтеканий.
  4. Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

Как отремонтировать или заменить на ВАЗ 2110

  1. Если во время диагностики выясняется, что неисправен шланг впускного коллектора, его хомуты ослабляются с помощью плоской отвёртки, после чего он снимается вручную и заменяется новым. Если причина шипения не в повреждении шланга, а в самих ослабших хомутах, они затягиваются с помощью плоской отвёртки.
  2. Если же неисправен сам ВУТ, производится его замена. Сначала отсоединяется разъём датчика, показывающего уровень тормозной жидкости. Он свободно снимается вручную.

    Этот разъём отключается вручную

  3. Далее от ВУТа отсоединяется вакуумный шланг. Он тоже снимается вручную, обратный клапан ВУТа при этом придерживается второй рукой.

    Обратный клапан при этом нужно придерживать другой рукой

  4. Главный тормозной цилиндр крепится к ВУТу двумя гайками на 10. Они откручиваются с помощью рожкового ключа.

    Они откручиваются рожковым ключом на 10

  5. После этого главный цилиндр аккуратно отодвигается от ВУТа (тормозные трубки при этом снимать не требуется).

    Трубки от него отсоединять не обязательно

  6. В кабине, под приборной панелью, отсоединяется кронштейн тормозной педали. Он держится на 4 гайках, которые откручиваются рожковым ключом на 11.

    Их откручивают рожковым ключом на 11

  7. После этого ВУТ вместе с педалью и кронштейном аккуратно извлекается через двигательный отсек, заменяется новым, после чего производится обратная сборка всех узлов.

    Делается это через двигательный отсек

вакуумного усилителя тормозов – как снять устройство?

В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.

Для снятия усилителя вместе с педалью тормоза следует открутить четыре болта на 13 и вытащить его, предварительно отключив провод стоп сигнала. Чтобы отсоединить педаль и ВУТ вместе, для начала надо вытащить палец, который их соединяет, и открутить две гайки, которые вы найдете в креплении к кронштейну. Теперь ВУТ на свободе, и если вы хорошо осведомлены о его строении, то можете попытаться разобрать и починить его самостоятельно, в ином случае его следует отнести механику или заменить в собранном виде на новый элемент.

Вопросы, рассмотренные в материале:

  • Каков принцип работы вакуумного усилителя тормозов
  • Как проверить работу вакуумного усилителя тормозов
  • Как выполняется регулировка и ВУТ

Одной из важнейших деталей в тормозной системе автомобиля является вакуумный усилитель. Его работа позволяет снизить усилия, прилагаемые водителем при нажатии на педаль тормоза. Эффективность работы тормозной системы при этом остается неизменной. Как и любая другая деталь машины, вакуумный усилитель тормозов (ВУТ) подвержен износу, а значит, может выйти из строя при длительной эксплуатации. Поэтому необходимо периодически проводить проверку ВУТ. Как провести проверку вакуумного усилителя тормозов, расскажем далее.

Как поменять своими руками

Как поменять ВУТ, рассмотрим на примере ВАЗ 2110, 2111, 2112. Конструкция системы довольно однообразна, поэтому, посмотрев видео, вы сможете произвести замену вакуумного усилителя тормозов ВАЗ 2114 и многих других автомобилей.

  1. Снимите разъем датчика низкого уровня тормозной жидкости.
  2. Открутите 2 болта на 17 крепления тормозного цилиндра к корпусу ВУТ. Магистрали откручивать не нужно, достаточно отвести немного в сторону сам цилиндр с бачком.
  3. Отсоедините вакуумный шланг с обратного клапана. Проверьте исправность клапана и установите его на новый усилитель тормозов.
  4. Открутите 4 болта крепления ВУТ к моторному щиту. Рабочее пространство в зоне педального узла со стороны салона ограничено, поэтому для откручивания лучше всего подойдет удлиненная головка, удлинитель и трещотка.
  5. Отключите разъем датчика включения тормозов.
  6. Вытащите ВУТ вместе с кронштейном крепления и педалью тормоза.
  7. Пассатижами извлеките стопорную пластину оси вращения рычага тормозной педали.
  8. Вытащите «палец», фиксирующий толкатель ВУТ в рычаге.
  9. Открутите 2 гайки крепления корпуса вакуумника к кронштейну.

Вам остается произвести замену, установив новый усилитель и собрав все элементы в обратном к демонтажу порядке.

Обязательно правильно установите уплотнительную прокладку между тормозным цилиндром и корпусом, если таковая присутствует в конструкции вакуумного усилителя тормозов вашего авто.

Варианты конструкции

На некоторых автомобилях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Как мы видим на примере ГАЗели, сделать это можно двумя способами:

  • открутить болт крепежного элемента, соединяющего толкатель и рычаг педали;
  • ослабить регулировочную гайку, после чего выкрутить толкатель из крепежного элемента. Особенность такого метода в том, что толкатель после замены необходимо завернуть на аналогичное количество витков. Для этого вам необходимо либо измерить расстояние от края толкателя до регулировочной гайки, либо посчитать количество витков. Иначе точно установить регулировочную гайку на толкатель нового усилителя у вас не получится.

Регулировка штока

Вылет штока определяет расстояние от регулировочного болта до буфера штока. Этот параметр крайне важен для нормальной работы тормозной системы. Если вылет будет слишком большим, определенные контуры будут подклинивать. Небольшой вылет увеличит свободный ход штока (расстояние от положения покоя до касания буфера).

Вылет штока устанавливается еще при производстве заводом-изготовителем, поэтому в случае замены не предполагается необходимость регулировки. Тем не менее вы можете проверить этот параметр, узнав из технической документации к вашему автомобилю нормативное значение вылета штока. Произвести замеры можно с помощью штангенциркуля и линейки.

Троение двигателя (пропуски зажигания) при нажатии на педаль тормоза

Утечка воздуха через тормозной усилитель может стать причиной появления пропусков зажигания в процессе работы двигателя. Повреждение диафрагмы либо внутреннего клапана приводит к тому, что нарушается оптимальное соотношение воздуха и топлива. Пропуски зажигания обычно происходят при нажатии на педаль тормоза на холостом ходу.

Если проверка вакуумного шланга, соединений и обратного клапана ничего не выявила,  нужно выполнить следующую проверку:

  • запустить двигатель на холостом ходу;
  • затянуть ручник;
  • попросить другого человека нажать на педаль тормоза;
  • пережать вакуумный шланг с помощью плоскогубцев (не забудьте подложить тряпку, чтобы не повредить шланг);
  • если двигатель не троит и его работа стабилизируется, виновником пропусков зажигания является именно вакуумный усилитель тормозов.

Проверка вакуума двигателя с использованием вакуумметра

Иногда ВУТ неплохо справляется со своими задачами, но у автомобилиста всё же есть определенные сомнения в том, что он полностью исправен. Если усилитель на вашем авто не прошел или с натяжкой прошел предыдущие тесты, необходимо убедиться в том, что вакуума поступает достаточно. Такая выполняется с помощью вакуумметра.

  1. Отсоедините вакуумный шланг от усилителя тормозов и подключить через тройник, чтобы появилась возможность применения вакуумметра.
  2. Запустите силовой агрегат.
  3. Датчик должен отображать около 400-540 мм рт. ст. Если вы видите меньшее значение, присутствует утечка вакуума через впускной коллектор (прокладки либо трещина), шланг, двигатель (прокладка ГБЦ и др.) или другие узлы.

Проверка ВУТ ручным вакуумным насосом

Данный метод позволяет проверить работу усилителя окончательно. Выполнить все можно лишь за несколько минут.

  • двигатель должен поработать на холостых оборотах примерно 15-25 минут, чтобы выйти на рабочую температуру;
  • остановите двигатель и отключите вакуумный шланг от обратного клапана на ВУТ;
  • подключите вакуумный насос к клапану;
  • подайте примерно 500 мм рт. ст. вакуума на усилитель;
  • подождите 5 минут, работоспособный вакуумный усилитель должен нормально держать вакуум;
  • не отключая вакуумный насос, нажмите на педаль тормоза – вакуум должен упасть приблизительно на 125-250 мм рт. ст.; если вакуум остается на прежнем уровне либо снижается до нуля, усилитель неисправен;
  • подайте вакуум на усилитель, чтобы вернуть его к 500 мм рт. ст.;
  • нажмите на педаль тормоза и удерживайте её в таком положении на протяжении 30 секунд; вакуум должен слегка упасть, после чего удерживаться на протяжении оставшихся 30 секунд, значительное падение вакуума свидетельствует о неисправности ВУТ.

Рассмотренные в этой статье принципы, помогают проверить вакуумный усилитель тормозов на большинстве автомобилей – ВАЗ 2106, 2107, 2109, 2110, 2114, ГАЗель, а также других моделях отечественного и зарубежного производства.

7.4 Снятие и установка главного тормозного цилиндра / Renault Symbol

Порядок снятия:
– отсоедините провод от отрицательной клеммы аккумуляторной батареи;
– отсоедините контактный разъем датчика уровня тормозной жидкости в компенсационном бачке;
– большим шприцем или резиновой грушей удалите максимально возможное количество тормозной жидкости из компенсационного бачка;
– снимите ЭБУ системы впрыска в моторном отсеке;
– отсоедините крепления бачка гидроусилителя рулевого управления и сместите бачок к двигателю;
– снимите, потянув вверх, компенсационный бачок с главного тормозного цилиндра, приняв меры для сбора вытекающей жидкости;
– очистите от грязи место соединения трубопроводов с главным тормозным цилиндром. Запомните или пометьте расположение трубопроводов. Отверните присоединительные штуцера и отсоедините трубопроводы от цилиндра;
– примите меры к защите от попадания грязи в отверстия тормозной системы;
– отверните две гайки крепления вакуумной трубки;
– отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю;
– снимите главный тормозной цилиндр.

Рис. 7.19. Главный тормозной цилиндр, поставляемый в запчасти: 1 – главный тормозной цилиндр; 2, 4 – заглушки; 3 – уплотнительное кольцо; 5 – гайка крепления

ПРЕДУПРЕЖДЕНИЕ

Ремонтный комплект деталей для главного тормозного цилиндра не выпускается, поэтому при повреждении цилиндра его заменяют новым с обязательной заменой уплотнительного кольца (рис. 7.19).

Порядок установки:

Рис. 7.20. Регулировка длины толкателя: Х=22,3 мм; стрелкой показан регулировочный болт толкателя

– перед установкой проверьте расстояние Х (рис. 7.20). Оно должно составлять 22,3 мм. При необходимости отрегулируйте размер с помощью болта;
– очистите посадочные поверхности соединяемых узлов;
– установите новое уплотнительное кольцо на задний торец главного тормозного цилиндра;
– установите цилиндр на шпильки, чтобы толкатель вошел в полость цилиндра на требуемую глубину;
– навинтите на шпильки гайки крепления и затяните их установленным моментом;
– присоедините согласно сделанным меткам трубопроводы к корпусу цилиндра;
– смажьте тормозной жидкостью резиновые уплотнения, затем вдавите в них штуцера компенсационного бачка;
– выполните остальные операции в порядке, обратном снятию;
– долейте в бачок тормозную жидкость и удалите воздух из привода тормозной системы.

Проваливается педаль тормоза. Замена вакуумного усилителя тормозов. | Видеолекция#2

У Renault Symbol (Рено Симбол) отказали тормоза в чем причина

Главный тормозной цилиндр как отремонтировать прокачать заменить поменять главный тормозной

Замена тормозных дисков и колодок Renault Symbol Replacing brake discs and pads Renault Symbol

Замена тормозных цилиндров, колодок и механизмов Рено Меган.

Признаки неисправности

  • Тугая педаль тормоза при запущенном двигателе.
  • При нажатии педали двигатель начинает троить, а при резком замедлении и вовсе глохнет. Описанный признак неисправности характерен для автомобилей, у которых разряжение для работы ВУТ берется с впускного коллектора. Если мембрана или вакуумные трубки негерметичны, при нажатии на тормоза будет происходить подсос неучтенного воздуха, поэтому двигатель глохнет, начинает троить. Описанный признак неисправности ВУТ не относится к автомобилям, у которых разряжение создается вакуумным насосом.

Как проверить?

Порванная мембрана – основная причина неисправности вакуумного усилителя тормозов. Принцип работы усилителя основывается на разнице давления в вакуумной и атмосферной камерах, благодаря чему и обеспечивается дополнительное втягивающее усилие на педали. Если вакуумная камера, к примеру, из-за надрыва мембраны, будет сообщена со средой с атмосферным давлением, создаваемого разряжения будет недостаточно для нормальной работы усилителя.

Как проверить ВУТ:

  • запустите двигатель и выжмите до упора педаль тормоза. Появление шипения говорит о том, что ВУТ негерметичен, поэтому через него происходит подсос воздуха;
  • 3-4 раза энергично выжмите педаль тормоза. Удерживая ее нажатой, запустите двигатель. Если вакуумник исправен, после запуска двигателя усилие на педали изменится, и она немного уйдет вниз.

или замена?

При производстве части корпуса усилителя соединяются методом вальцовки. В домашних условиях повторить заводское качество завальцовки невозможно. Зазоры в местах прилегания частей корпуса приведут к негерметичности системы. Поэтому в случае неисправности рекомендована комплектная замена.

Устройство системы

Узнать принцип работы и устройство ВУТ вы можете из статьи «Как работает вакуумный усилитель тормозов». Но для правильной замены своими руками куда важнее понимать общее устройство тормозной системы с вакуумным усилителем. ВУТ крепится к моторному щиту и соединяется только с главным тормозным цилиндром и рычагом педали.

Назначение и расположение агрегата

Первые классические модели «Жигулей» (ВАЗ 2101–2102), выпускавшиеся без усилителей, отличались «тугой» педалью тормоза. Для резкой остановки машины автолюбителю приходилось прилагать значительное усилие. В 70-х годах прошлого столетия производитель начал оснащать автомобили вакуум-усилителями (сокращённо — ВУТ), значительно повышающими эффективность торможения и облегчающими работу водителя.

Агрегат в виде металлического «бочонка» установлен на переборке между моторным отсеком и салоном ВАЗ 2107, со стороны водительского места. Точки крепления ВУТ:

  • корпус прикручен к перегородке 4 гайками М8;
  • спереди к усилителю на 2 шпильках М8 крепится главный тормозной цилиндр;
  • нажимной толкатель элемента выходит внутрь салона и стыкуется с рычагом педали тормоза.

Вакуум-усилитель тормозной системы располагается на стенке перегородки между салоном и подкапотным пространством

Задача усилителя — помогать водителю надавливать на шток главного тормозного цилиндра, используя силу вакуума. Последний создаётся с помощью разрежения, отбираемого у двигателя через специальный патрубок.

Шланг отбора вакуума присоединяется к впускному коллектору со стороны канала, ведущего к III цилиндру. Второй конец патрубка подключается к штуцеру обратного клапана, установленного снаружи корпуса ВУТ.

Вакуумный патрубок ВУТ (слева на фото) подсоединяется к штуцеру на всасывающем коллекторе

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово.

None «Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

None Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

По идее, подтяжка ручника Рено не связана с настройкой тормозных механизмов. Но иногда открывать барабаны всё же приходится. Так поступают, когда выполнить сразу два условия (отсутствие «прихватывания» надёжная фиксация) не получается в принципе.
