Когда не заводится рено логан

Работа системы управления двигателя Рено Логан

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей
жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ
через 2 с выключает топливный насос и вновь включает его после начала проворачивания.
При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры
воздуха на впуске, скорости автомобиля, концентрации кислорода в отработавших газах, давления гидроусилителя руля). ЭБУ в зависимости от режима работы двигателя управляет работой форсунок,
катушки зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала
двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя,
нагрузки на двигатель и температуры охлаждающей жидкости.
Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, — чем длиннее импульс, тем больше подача топлива, и наоборот.
При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при
выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя.
Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не
производится для снижения токсичности отработавших газов.
При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушке зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для
компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность подаваемого на форсунки импульса
уменьшаются.
ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен).
Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

При обслуживании и ремонте системы управления двигателем Рено Логан всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от
«минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной
камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах
аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены. ЭБУ содержит
электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.

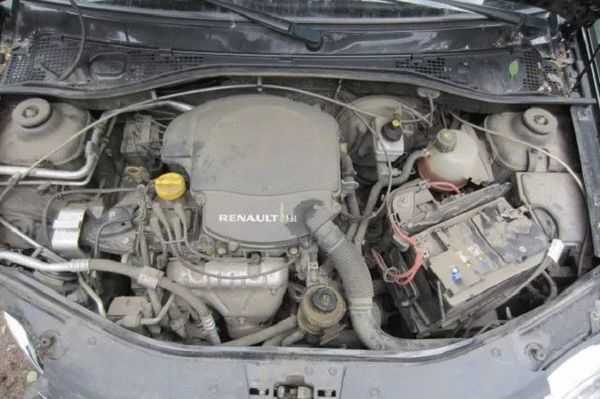

Отказ на пуск или стартер Рено Логан крутит и мотор не заводится: серьезные причины

Сложность дальнейшего расследования обусловлена проведением манипуляций вне водительского кресла и использованием дополнительного оборудования. Ряд работ выполняется с блоком реле и предохранителей, находящимся под капотом с левой стороны рядом с аккумулятором, одной из свечей зажигания, проводкой насоса, подающего бензин, различными сенсорами систем двигателя. Не стоит воспринимать этап как сложный – значительно труднее устранить скрип педали сцепления Renault Logan.

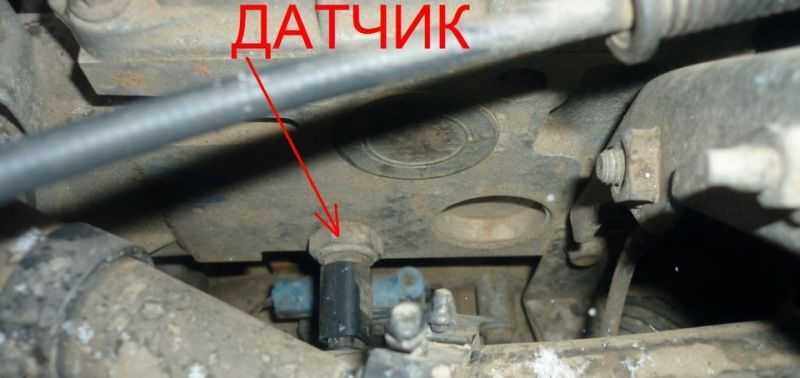

Датчик положения коленчатого вала (ДПКВ)

Алгоритм функционирования в аварийном состоянии

При неполадках с датчиком положения коленвала питание на бензонасос на этапе подкачки поступает (ключ – в позиции «зажигание»). Когда же ключик переводится в режим вращения стартера, электричества на топливном насосе нет. К тому же отсутствует искра на свечах.

Диагностика

  • Снять свечной провод (8 клапанные двигатели K7J, K7M) или индивидуальную катушку зажигания (16 клапанные моторы K7M, H4M) со свечи.
  • Вставить в провод или катушку свечку.
  • Резьбу свечи надежно прислонить к массе двигателя с помощью провода с двумя крокодилами.
  • Крутить стартер и наблюдать.

Отсутствие искры – один из признаков неисправности ДПКВ Рено Логан. Проверяем второй признак – не качает бензонасос во время работы стартера. Для этого подсоединяем контрольную лампу на 12В к контактной паре штекера топливного насоса, указанной на рисунке. При неисправном датчике положения коленвала лампочка будет гореть во время подкачки топлива в режиме «зажигание» и гаснуть при работе стартерным механизмом.

Спешить утилизировать сенсор не стоит. В 90% случаев причина – неплотный контакт или окисленная контактная пара. В любом случае необходимо разъединить штекер, зачистить контакты и развести их немного в стороны.

Бензонасос

  • Фаза 1 – реле К5 и белый предохранитель на 25А F03.
  • Фаза 2 – реле Er3 и предохранитель на 20А, установленный рядом.

Проверка предохранителя

Первоначально удостоверяемся в отсутствии питания, приходящего на топливный насос с помощью мультиметра или лампы. Вынув подходящими щипцами предохранительный элемент посмотреть на целостность нити внутри него. Повредить деталь могло короткое замыкание в цепи, например – сгоревший бензонасос. Почистив и соединив контакты под предохранитель проводком, включаем зажигание.

Тест реле

Если этот узел электроцепи не щелкает, то имеет смысл его проверить. Первоначально необходимо перемкнуть контакты, замыкающие цепь, и активировать зажигание. Ничего не изменилось – определить, поступает ли управляющий минус от ЭБУ: присоединить к нему один провод лампочки на 12В, другой – к плюсовой клемме АКБ. Зачастую команда от блока управления есть, о чем свидетельствует загорающаяся лампочка.

Датчик температуры охлаждающей жидкости

При неверных показаниях сенсора теплового состояния «охлаждайки» Рено Логан не заводится на горячую и при остывшем моторе. Его ресурс предопределяет правильный выбор и замена антифриза в соответствии с требованиями завода-изготовителя. Метод проверки основан на пуске двигателя в обход датчика. Для этого с последнего необходимо снять клеммы и пробовать запускать ДВС. Причина неполадки в испортившемся датчике или в плохом контакте соединительных колодок вследствие окисления.

Широко распространена ситуация, когда лампочки панели приборов, стартер и бензонасос исправно работают, но пуск двигателя не происходит. К такому результату вполне приведут окисленные клеммы АКБ. Косвенный аспект в виде непостоянного сброса часов свидетельствует о кратковременной потере ЭБУ питания.

Защищайте свой Рено Логан на время стоянки

Если вы не используете Логан более месяца, храните его правильно, чтобы избежать ненужного ущерба и ремонта. Заполните бензин, чтобы предотвратить накопление конденсата в баке. Добавьте стабилизатор топлива и запустите двигатель, чтобы распространить добавку на весь двигатель.

Поместите пароизоляцию на пол вашего гаража: 4 мм полиэтиленовая ткань поможет в этом. Отпустите стояночный тормоз, чтобы предотвратить коррозию тормоза. Поместите автомобиль на подставные стойки, чтобы снять вес автомобиля с колес и шин. Отсоедините и выньте аккумулятор, чтобы он не разрядился. Поместите батарею на зарядное устройство. Заглушите выхлопную трубу тканью, чтобы сохранить влажный воздух.

Как открыть дверь Рено Логан без ключа?

Берём длинный стальной дрын, диаметр мм, загибаем его конец хотя бы сантиметр уголком, чтобы получилось подобие кочерги. Смотрим туда, где у нас замок. И вскрыть рено логан тягу, толщиной порядка 4 мм.

Это тяга ручки двери, дёргаем её и видим, как она движется. Нас интересует другая — она ЗА направляющими стекла, ещё ближе к центральной стойке, и она тоньше, порядка мм.

Как открыть свою Рено Логан без ключа? Советы от профессионалов

Прикидываем логически — если наш замок запирается при повороте по часовой, а отпирается при повороте против часовой, то нам надо как-то вскрыть рено логан эту тягу вверх. Я плохо помню этот момент, так как из-за направляющей стекла ни хрена не было видно, но я нащупал точку где-то в районе соединения тяги и личинки и потянул вроде как вверх.

При этом машина открывается полностью. Думаете, всё? А вот ни хрена. Причины блокировки замка Есть достаточно много причин, вызывающих блокировку дверей, когда требуется срочно произвести вскрытие автомобиля: Естественное желание автовладельца — самостоятельно открыть машину, используя подручные средства. Чаще всего такие попытки терпят неудачу и приводят к повреждению лакокрасочного покрытия, оставляют царапины и вмятины на кузове и двери.

Самые вскрыть рено логан проблемы доступа в салон Независимо от причины, вызвавшей блокировку центрального замка, доступ ограничен, из-за невозможности открыть двери салона, капота вскрыть рено логан багажника. Не открываются двери салона Часто возникающая проблема. Ключи остались в замке зажигания или просто внутри салона, дверь захлопнулась, сработал центральный замок.

Можно попытаться отжать вскрыть рено логан водительской двери, образовавшуюся щель распереть клином и с помощью веревки с петлей или просунуть длинную жесткую проволоку с крюком на конце вскрыть рено логан достать ручку открывания двери или блокировки замка. Largus часто выбирают те, кому необходим развозной фургон или недорогой семиместный автомобиль.

Almera претендует на статус полноразмерного седана. А мне выпало служить бюджетным семейным авто. Вас не смущает подобное родство?

Поначалу нас — как и моего отца — хотели выпускать в Москве. Мест на заводе не осталось. Выручила договорённость с Тольятти.

Многие называют меня французом, а ведь во мне больше трёх четвертей русской крови. Так что я француз разве что по имени.

А по рождению — русский. Расскажите о новой форме? Став главным дизайнером у нас вскрыть рено логан в Renault — он разработал концепцию стилевого единства костюмов для всей нашей семьи. Вы говорите о шести концептуальных моделях, символизирующих различные этапы в жизни ваших владельцев?

Основные причины, по которым не заводится автомобиль

По законам элементарной физики из-за сильного мороза в зимнее время года снижается работоспособность аккумулятора, заряд которого при низких температурах и так падает до 70 процентов. Большой заряд аккумулятора необходим, прежде всего, чтобы запустить стартер и маховик.

Масло в таких условиях становится более густым, мощность аккумулятора при температуре ниже нуля уменьшается, при этом общая нагрузка увеличивается – все это становится поводом для износа аккумулятора. Именно поэтому перед наступлением холодов рекомендуется заранее заряжать аккумулятор. Чтобы проверить уровень заряда АКБ, можно использовать вольтметр.

Где найти рекомендации по выбору колодок

На рынке автомобильных запчастей реализуется множество разновидностей деталей. Сам французский концерн, выпускающий автомобили, не даёт чётких и конкретных рекомендаций. Лучше всего опираться на отзывы, которые были оставлены на специализированных форумах. Приобретение будет оптимальным, если воспользоваться опытом, полученном от других водителей. И с производителем, которому можно доверять. Главным критерием для большинства остаётся оптимальное соотношение между уровнем цены и качества.

Во сколько обойдется замена на СТО

Каждый специализированный центр устанавливает свой уровень цен. Обычный уровень цен — от 500 до 1000 рублей за одну ось. Но цифры могут несколько измениться в большую или меньшую сторону. Всё зависит от того, какой сложности требуются работы.

Что касается самих деталей, то они так же не обойдутся в слишком крупные суммы. Минимальная цена колодок от неизвестного производителя начинается с 500 рублей. Самые дорогие версии могут стоить 2000 рублей. Остаётся только выбрать то, что устраивает по соотношению с качеством.

Это интересно: Замена амортизатора передней стойки Рено Логан: выявляем все нюансы

Ремонтируем сами механизм открытия капота Renault Clio. Видео

На примере Рено Клио поведаем, как сменять замок капота после его взламывания либо поломки:

Необходимо открыть капот и открутить болты крепления замка к рамке радиатора. Если болтов нет, означает в Вашей модификации необходимо снять радиаторную решетку и только потом откручивать болты. Извлекаем замок и отсоединяем трос. Меняем замок на новый. Если сломалась та часть, которая размещена на самом капоте – то просто откручиваем ее и заменяем. И не стоит пробовать отремонтировать сломанный механизм, лучше полностью его поменяйте.

Создатель Биченко К.О.

Еще статьи на данную тему:

  • Как самому установить бесшумные замки на ВАЗ-2110. Видео
  • Как ремонтируется замок двери Рено Logan своими рукаим. Видео
  • Как ремонтируется замок багажника Фольксваген Passat B5, видео
  • Делаем ремонт замка багажника Опель Astra H, Zafira B. Видео.
  • Как смотрится смена радиатора отопителя ВАЗ 2110, 2111, 2112. Видео Комментировать статьи на нашем веб-сайте может быть исключительно в течении 1000 дней со денька публикации.

Не заводится Renault Logan

Даже самый хороший автомобильный двигатель рано или поздно может дать сбой, именно поэтому с каждым годом производители стремятся совершенствовать выпускаемые модели и повышать износостойкость двигателей. Владельцы авто линейки Рено Логан часто сталкиваются с неисправностями двигателя и сразу спешат обратиться в сервисный центр.

Все автовладельцы Рено Логан знают о том, что чаще всего двигатель не заводится «на холодную»: это значит, что температура двигателя не достигла рабочих показателей. Для работы автомобиля двигатель должен прогреться до 70-80 градусов, но данная задача усложняется, если за окном -30 0 С. Во время низких температур с двигателем происходят следующие изменения:

  • металл сжимается;
  • увеличивается расстояние между деталями;
  • снижается уровень давления;
  • масло становится более густым – именно по этой причине жители холодных регионов вынуждены перейти на зимнее масло;
  • двигатель время от времени глохнет.

Именно из-за охлаждения двигателя автовладельцы с утра заранее прогревают свой автомобиль, иначе машина может просто не завестись. Попытка завести неисправный двигатель в холодное время года может привести к ряду других сбоев.

Как проверить стартер своими руками?

Для того чтобы стартер находился в исправном состоянии, необходимо уметь правильно проводить его диагностику.

Она состоит из этапов:

  • проверка устройства в целом;
  • проверка якоря и щеток;
  • диагностика втягивающего реле;
  • проверка бендикса, обеспечивающего бесшумный пуск;
  • проверка целостности обмоток.

Проверка стартера возможна без снятия и со снятием устройства с автомобиля. Если стартер проверять на машине, то нужно взять длинный металлический предмет, например, отвертку, перемкнуть клеммы на устройстве.

Наблюдая за реакцией стартера, можно сделать выводы о неисправностях:

  1. Есть искрение, но стартер не крутит. Проверить клеммы АКБ, если есть окисление, нужно их почистить. Возможно, нужно заменить реле. Также следует проверить целостность проводки между реле и пусковым механизмом.
  2. Слабое вращение коленвала после включения пускателя. Недостаточный заряд аккумулятора, повреждение питающих проводов.
  3. Слышны щелчки при повороте ключа в замке зажигания. Причиной может быть разрядка батареи, плохие контакты в местах соединения, поломка втягивающего реле.
  4. Неисправность замка зажигания, возможно, что поможет чистка контактов, идущих к выключателю.

Сначала проверяется работа стартера в целом. Для этого следует выполнить замыкание клемм стартера металлическим предметом или проволокой, как было описано выше. При исправном устройстве выдвинется бендикс и моторчик прокрутит шестерню. Далее следует проверить каждый узел пускового механизма (автор видео — Автоэлектрика ВЧ).

Проверка втягивающего реле. Для проверки следует соединить реле с плюсовой клеммой аккумулятора, а корпус устройства – с минусовой клеммой АКБ. При исправном реле якорь выдвинет шестеренку бендикса и прозвучит характерный щелчок.

Причина, почему шестерня может не выдвинуться может быть в следующем:

  • заклинило якорь;
  • подгорели контакты;
  • перегорели обмотки реле или якоря.

Для проверки щеток можно использовать контрольную лампочку на 12 В с подключенными к ней двумя проводами. Один и проводов нужно присоединить к щеткодержателю, другой замкнуть на массу (корпус устройства). Если лампочка загорится, это говорит о наличии пробоя в защите, щетки нужно менять. Можно проверить щетки мультиметром. Сопротивление между щеткодержателем и основной пластиной должно стремиться к бесконечности.

К износу щеток приводит неравномерный износ коллектора. При демонтаже щеточного узла делается визуальный осмотр щеток, обмоток, якоря, втулок, коллектора. При разбитых втулках перекашивается якорь, что приводит к неравномерному износу щеток, возможно межвитковое замыкание обмотки.

Проверка якоря делается путем подачи напряжения в 12 В на стартер в обход втягивающего реле. Если он работает, то все в порядке. Если нет, то проблемы в якоре или щетках, необходима дальнейшая разборка устройства для визуального осмотра и проверки сопротивления мультиметром.

При диагностике якоря можно выявить такие неисправности:

  • мультиметром выявляется пробой обмоток;
  • специальным прибором ППЯ проверяется межвитковое замыкание;
  • при визуальном осмотре можно увидеть распайку коллекторных выводов.

О замыкании обмоток свидетельствует наличие металлической стружки между ламелями корректора. Контакт между петушком и шинкой обмотки также могут быть причиной выгорания ламелей.Если стартер крутит, а коленчатый вал не проворачивается, нужно проверить бендикс.

Причины пробуксовки бендикса следующие:

  • ослабление пружин;
  • загустела или высохла смазка;
  • износ роликов, становится меньше их диаметра;
  • при одностороннем износе роликов появляются потертости на плоских гранях.

Для проверки бендикс нужно зажать в тиски, проложив прокладку, чтобы не повредить узел. Затем следует попробовать проворачивать муфту то в одну, то в другую сторону. Она должна проворачиваться лишь в одну сторону. Если это не так, то муфта неисправна и требует замены.

Бендикс может не входит в зацепление при износе зубьев или при его залегании. Это можно определить лишь при полной разборке.

Диагностика

Большинство неисправностей можно диагностировать своими силами не обращаясь к специалистам автосервиса. Распишем основные:

Диагностика датчика давления топлива проходит довольно просто. Нужно раскрутить патрубок обратной подачи бензина. Включаем зажигание и если напор большой, то он — «мертв». Для лечения неисправности в пути достаточно немного пережать патрубок, чтобы давление уменьшилось, но ездить так постоянно нельзя и сразу, же стоит заменить датчик.

Диагностика неисправности в системе зажигания делается тоже легко. Выкручиваем свечи и подсоединяем к высоковольтным проводам. Затем крутим стартер. Если искры нет или она в стороне, то необходимо заменить элемент.

Неправильная установка меток дает о себе знать почти сразу, поскольку двигатель тяжело завести и работает он с хлопками, а потом глохнет. Это связано, с неверное работой фар газораспределения. Самостоятельно или в пути эту неисправность не устранить.

В случае выхода со строя дроссельной заслонки, ее также нельзя починить без специального инструмента, поэтому прямой путь на автосервис.

Неисправное реле.

Топливные форсунки и фильтр также не поменять в пути, но диагностировать просто. Автомобиль сначала несколько раз заводится, а потом совсем перестает это делать.

Все знакомы с разрядкой АКБ. Это может стать причиной того, что не хватает электроэнергии для пуска стартера, который заводит двигатель. В пути лечится простым «прикуриванием» или запуском с толкача.

Неисправность бензонасоса диагностируется просто. Отсоединяется шланг подачи топлива и включается зажигание. Если горючее подается нормально, то все хорошо, если нет — то неисправен насос подачи топлива.

Все остальные неисправности лечатся и устраняются только на автосервисе, и не стоит проводить экспериментов, поскольку это может плохо закончиться для автомобиля.

Не заводится Логан причины

В погоне за экономичностью и экологическими показателями моторов инженеры ежегодно предпринимают массу усилий по совершенствованию данных агрегатов. Эту необходимость обуславливает рост количества неисправностей, вызванных нестабильной работой или несанкционированной остановкой работающего двигателя. Владельцам Рено Логан хорошо знакома проблема затрудненного пуска. Если агрегат заглох, то первая пришедшая вам мысль – это сразу направиться в сервис. Зачастую самой распространенной проблемой является когда не заводится мотор авто на холодную, у многих автовладельцев сразу возникает вопрос, а какие причины?

Здесь мы рассмотрим наиболее часто появляющиеся поломки в работе двигателя на Рено Логан и приведем методы по их устранению. И самое основное, надо понять причины, почему не заводится движок, в особенности на холодную.

Как без ключа открыть Рено Логан

Бывают досадные ситуации, когда исправный автомобиль закрылся и его невозможно открыть. Ключ остался в салоне. Вариантов, при которых необходимо экстренно вскрыть машину много, но все они условно делятся на две

  • техническая неисправность автомобиля;
  • нелепые недоразумения, субъективные причины при исправном авто.

Независимо от ситуации, которая послужила причиной блокировки замка, перед автовладельцем встает вопрос, как открыть Рено Логан без ключа? Дополнительный ключ обычно хранится дома, а может быть запертый в салоне ключ единственный? Бросать машину в отдаленном районе Москвы неразумно, а если еще вдобавок у закрытого автомобиля заведен двигатель? Открывать машину все же придется на месте и по возможности быстрее.

Инструкция по ремонту и замене механизма

Если не крутит стартер на Рено Логан, то его нужно снять, проверить и отремонтировать.

https://www.youtube.com/watch?v=H7k6u1e25EU

Для демонтажа, диагностики и ремонта следует приготовить следующий инструментарий и материалы:

  • ключи на «8» и «13»;
  • крестообразная отвертка;
  • мультиметр;
  • пассатижи;
  • мелкозернистую наждачную бумагу;
  • чистую ветошь.

Перед ремонтом стартера, следует проверить его на работоспособность, замкнув его контакты напрямую. Пусковой агрегат находится на задней стороне двигателя на картере сцепления.

Чтобы его снять, нужно выполнить следующие действия:

  1. Отключить отрицательную клемму от аккумулятора.
  2. Далее следует выкрутить гайку крепления управляющего кабеля и отсоединить провод от втягивающего реле.
  3. Откручиваем гайку крепления силового кабеля.
  4. Отключаем кабель от контактного болта втягивающего реле.
  5. Откручиваем три болта крепления устройства и демонтируем его.
  6. Установка стартера осуществляется в обратном порядке.

На демонтированном стартере следует выполнить ряд проверок:

  • прокрутить шестерню привода, она должна поворачиваться только в одну сторону;
  • проверить мягкость движения муфты свободного хода привода;
  • с помощью аккумулятора проверить, выходит ли муфта привода;
  •  отсоединив провод от вывода управления втягивающего реле, присоединить его к нижнему контактному болту реле, якорь должен начать вращаться.

Ремонт стартера состоит из последовательности шагов:

  1. Сначала на нижнем контактном болте откручиваем гайку и отделяем шину от контактного болта.
  2. Выкручиваем 3 болта крепления пускателя к крышке.
  3. Отсоединяем тяговое реле от пускового устройства.
  4. Откручиваем 2 крепежных болта крышки.
  5. Далее следует демонтировать крышку с корпуса пускателя.
  6. Затем нужно вытянуть рычажную опору вместе с резиновой проставкой.
  7. Демонтируем рычаг и крышку со стороны привода.
  8. Открутив 2 винта крепления крышки к коллектору, снимаем ее.
  9. На следующем этапе снимается якорь вместе с щеткодержателем.
  10. Щеткодержатель нужно отсоединить от якоря.
  11. Воспользовавшись подходящей оправкой, нужно сместить ограничительное кольцо по якорному валу.
  12. С помощью отвертки необходимо поддеть и снять стопорное кольцо.
  13. Далее с вала якоря снимается ограничительное кольцо, привод.
  14. На следующем этапе обследуется щеткодержатель: проверяется размер щеток, их состояние Длина должна составлять не менее 7 мм. Если длина меньше, щеткодержатель нужно заменить. С помощью мультиметра в режиме омметра нужно проверить изолированные держатели на наличие замыкания с корпусом. Сопротивление должно быть бесконечным.
  15. При визуальном осмотре цапф и шлиц не должно быть обнаружено задиров и царапин, на коллекторе должны отсутствовать признаки обгорания. Если они незначительные, то их следует устранить наждачкой и ветошью, смоченной бензином.
  16. Нужно проверить обмотку на наличие короткого замыкания, сопротивление на омметре должно быть равным бесконечности.
  17. Далее следует проверить свободно ли вращается якорь втягивающего. С помощью омметра проверяется замыкание контактных болтов.
  18. Затем выполняется осмотр привода. На зубьях должны отсутствовать следы износа. Шестерня должна вращаться только в одном направлении и стопориться в другом. При обнаружении дефектов привод подлежит замене.
  19. На рычаге привода должны отсутствовать трещины и значительный износ пазов вилок.
  20. Собирается стартер в обратном разборке порядке.

При сборке следует смазать детали моторным маслом.

Ограничительное кольцо лучше устанавливать, воспользовавшись пассатижами. Перед тем, как устанавливать втягивающее реле, на соприкасающуюся с крышкой статора поверхность следует нанести силиконовый герметик. При установке щеткодержателя на якорь щетки желательно раздвинуть и закрепить подходящей оправкой.

Полезные советы

Для очистки гаек и болтов применяют только щетки и тряпки. Лучше отказаться от использования жидкости ВД-40. Она не проводит ток и плохо совмещается с медью. Если без специальной очистки все же не обойтись, лучше приобрести химический аэрозоль для очистки медных деталей.

Из подручных средств для чистки используют бензин и этиловый спирт, смешав их в пропорции 1:1. Также хорошо удаляет грязь и сор обычный ластик. В процессе замены стартера лучше иметь помощника. Вдвоем намного проще снять и наживить крепления, а также демонтировать стартер, избежав выскакивания втулки.

Первым при снятии стартера лучше откручивать болт, расположенный в стороне от двигателя. После того, как болты выкручены, стартер не нужно придерживать. От падения его защищает втулка.

Renault LoganРемонт автомобиляЭлектрооборудование {amp}gt; Снятие и разборка стартера Рено Логан Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»).

Накидным ключом «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи… …и снимаем наконечник провода с контактного болта реле.

В моторном отсеке……головкой «на 13» отворачиваем три болта крепления стартера к картеру сцепления (для наглядности показано на снятом двигателе). Вынимаем стартер вниз. Для снятия тягового реле стартера……головкой «на 13» отворачиваем гайку крепления наконечника провода щеточного узла к контактному болту тягового реле… …и снимаем наконечник провода с контактного болта.

Крестообразной отверткой отворачиваем два винта крепления тягового реле… …и снимаем тяговое реле. Снимаем якорь тягового реле. Для замены привода стартера……головкой или ключом «на 8» отворачиваем два стяжных болта. Снимаем опору и уплотнитель рычага привода. Снимаем переднюю крышку стартера. Снимаем рычаг привода.

Оправкой (можно использовать высокую двенадцатигранную головку «на 12») спрессовываем ограничительное кольцо хода шестерни привода. Поддев отверткой… …вынимаем из канавки вала якоря стопорное кольцо. Снимаем с вала якоря ограничительное кольцо… …и привод в сборе. Винтообразные шлицы на вале не должны иметь забоин и заусенцев. Муф та свободного хода должна легко перемещаться на вале в осевом направлении.

Для оценки исправности муфты свободного хода……проворачиваем шестерню привода, удерживая муфту за наружную обойму. Шестерня должна вращаться только в одном направлении. Зубья шестерни не должны иметь повреждений. В противном случае заменяем привод в сборе.

Для замены щеточного узла……крестообразной отверткой отворачиваем два винта крепления крышки… …и снимаем крышку стартера. Вынимаем щеточный узел, при этом из его направляющих могут выскочить щетки и пружины. Вынимаем якорь из статора. Собираем и устанавливаем стартер в обратной последовательности.

Перед установкой щеточного узла на коллектор якоря……утапливаем щетки в направляющие и вставляем в центральное отверстие щеточного узла оправку. В качестве оправки можно использовать высокую инструментальную голов ку, наружный диаметр которой равен или несколько больше наружного диаметра коллектора якоря.

Прижав оправку к коллектору, сдвигаем с нее щеточный узел на коллектор. Ограничительное кольцо хода шестерни привода надеваем на стопорное кольцо при помощи раздвижных пассатижей.

Как долго нужно прогревать машину?

Если вы решили разогреть авто на месте, следует помнить, что это займет больше времени, да и количество выхлопов в атмосфере увеличится, а вот износ мотора будет минимальным.

Если прогревать двигатель в движении, на это уйдет меньше времени. Однако износ задействованных в разогреве агрегатов увеличится, особенно при эксплуатации на высоких оборотах.

Есть еще один способ — частичный прогрев, при котором времени уходит не так много, двигатель работает нормально, да и износ невелик. Расход топлива здесь умеренный. Каждый выбирает свой вариант. Если автолюбитель не спешит, он обычно разогревает мотор на месте, если лишнего времени просто нет — последний способ.

Чаще всего водители используют первый вариант: включают зажигание, заводят автомобиль и, например, очищают машину от снега.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
