Ремонт генератора рено логан своими руками видео

Первичная диагностика

Появление описанных выше симптомов — повод осмотреть источник питания на факт вероятных проблем.

  • Следите, чтобы на генераторе не появлялись потеки смазки с двигателя. В противном случае приводной ремень может скользить, что станет причиной снижения мощности источника питания и падения напряжения.
  • Контролируйте состояние приводного ремня. На нем не должно быть дефектов, любой из которых может привести к разрыву. Лучше сразу произвести замену.
  • Наиболее слабым звеном являются подшипники, которым приходится выдерживать максимальную нагрузку. Именно из-за них часто приходится делать преждевременный генератора на Логане с кондиционером и без него.

При выборе комплектующих узлов ориентируйтесь только на оригинальные детали.

Снятие, ремонт, замена, установка генератора переменного тока Renault Logan 2004-2015 Бензин

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Насадка на вороток 15 мм
  • Динамометрический ключ
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Мультиметр (омметр)
  • Линейка

Детали и расходники:

  • Генератор
  • Регулятор напряжения генератора в сборе со щеточным узлом
  • Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с «минуса» аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

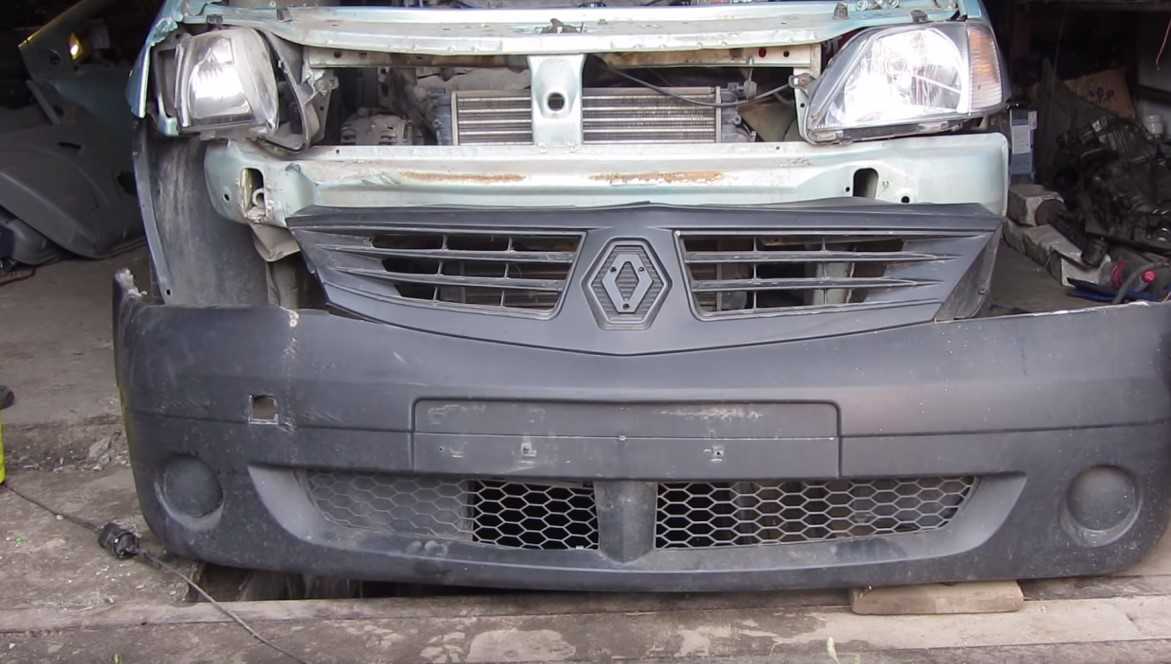

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

11. Выкручиваем три болта крепления генератора.

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

генератора

1. Выкручиваем винт крепления задней крышки генератора.

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

3. Снимаем заднюю крышку генератора.

4. Выкручиваем три винта крепления регулятора напряжения.

5. Снимаем регулятор напряжения.

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к «массе» выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Что стоит знать?

Если автовладелец не проявил должного внимания к состоянию щеток, напомнить о вероятной проблеме помогут следующие симптомы: Уменьшение напряжения в бортовой сети, что может стать причиной выхода из строя или некорректной работы оборудования. Ухудшение освещенности салона транспортного средства, а также проблемы в работе источников головного света уменьшается яркость их свечения. Самостоятельное отключение элементов электрооборудования Логана без видимых на то причин.

Быстрый разряд АКБ транспортного средства, с зарядом которого впоследствии возникают серьезные проблемы.

Появление упомянутых симптомов свидетельству автовладельцу о необходимости проверки старых щеток, а, возможно, и их замены. Если этот параметр меньше пяти миллиметров, требуется установка новой детали. Как это сделать, можно посмотреть на видео или изучить в инструкции по обслуживанию авто.

генератора Рено

Щетки генератора часто изнашиваются одновременно с регулирующим реле, а замена этой детали может производиться только в комплексе. Такая особенность встречается на моторах объемом 1.

Замена щеток генератора Рено Логан: Открутите винт, который удерживает заднюю крышку генератора Логана. Выкрутите парку гаек и демонтируйте задний кожух источника питания

Убедитесь, насколько легко щетки перемещаются в держателе, и обратите внимание на высоту их выступания над поверхностью. Если этот показатель меньше пяти миллиметров как отмечалось выше , регулятор требуется заменить вместе с держателем щетки

Берите омметр мультиметр , и с его помощью измерьте сопротивление роторной обмотки. Для этого подсоедините щупы к контактным кольцам.

Затем открутил упор генератора и два болта, крепящие его к блоку. Небольшая хитрость — чтобы подлезть через арку к нижнему болту, надо немного опустить двигатель. Немного открутил три болта верхней крышки ГРМ и двигатель опустился сантиметра на 2. Для оттяжки натяжного ролика использую ключик с веревочкой. Надеваю на ролик, а веревочку просовываю Маргоше в ноздрю. Тяну веревочку на себя и снимаю ремень.

Не забыв отсоединить провода, с помощью грубой силы и какой-то там матери вытащил гену. Мешаются всякие шланги, но в целом все пропихивается и даже без мыла: И вот он предстал передо мной уже второй раз за год во всей красе.

На что жалуетесь, больной? Во второй раз делать все уже гораздо проще. Пластиковая крышка сидит на защелках — просто отверткой поддел и все.

Под ней регулятор на трех болтиках. Регулятор и диодный мост. Но с работой еще справлялись. В прошлый раз бегал по гаражам за съемником, а теперь прикупил такой девайс себе в арсенал за руб. Задняя крышка сдергивается с подшипника, а он сидит на валу, поверх ножек контактных колец. Сдернул его съемником за 3 секунды.

А ну-ка, подшипник, слезай с вала! Пошатав ротор, сидящий в передней крышке, я немного приуныл. Летом менял подшипник поставил Trialli, каталожный номер , прошел он всего 11 тыщ, а уже болтается как хрен в стакане.

К слову, родной подшипник, отходивший тыщ, вообще без люфта был, только шелестел. Задний подшипник оказался вроде еще ничего. Чтобы снять передний подшипник, пришлось опять откручивать шкив. По сравнению с прошлым разом, поддался он уже легче. Для откручивания использовал две сваренные гайки на 24 и торкс на Переднего подшипника зелененький хватило на 11 тыщ. Рядом подшипник на замену Ну все, родной, веди себя хорошо! Снял ротор и принялся выколупывать старые кольца.

Они очень плотно насажены на вал, а в том месте, где крепятся к выводам ротора — залиты черной твердой смолой. В разных отчетах я читал, что народ как-то отверточкой ее отколупывает и освобождает контакты. Лично я вновь вспомнил какую-то там матерь — настолько твердая была эта смола.

В итоге, вместе с ней были благополучно отколупнуты и контакты. Зажатые в них кончики обмотки ротора так же благополучно отвалились и стали совсем коротенькие.

Прикинув новые колечки по каталогу Cargo, руб я понял, что соединить их с проводами не удастся. Вообще аплодирую стоя тем, кто такую участь избежал. Разогнуть соединение очень тяжело было бы и проволочки очень хрупкие. Немного грубой силы во имя новой жизни Гены. В итоге не обошлось без «колхоза». Покупать новый ротор из-за такой шняги очень не хотелось и решил удлинить проволочки путем припаивания к ним аналогичного по сечению куска. Так как с завода эти выводы просунуты под крыльчатку и там основательно зажаты в пластмассе, выдернуть их не удалось.

Почему менять надо ремень Renault Logan

Французский автоконцерн, выпускающий Renault Logan установил норму на смену данного узла (также и щеток) в 60 тыс. км из-за их поломок именно через каждый такой пробег, это характерно и для моторов на 16-клапанов 1. 4 и соответственно 1.

6. Но настоящий автолюбитель должен иметь свои правила по периодичности, которые увеличивают срок эксплуатации, плюс нужно понимать, как поменять в своей машине натяжные ролики, когда осуществляется замена ремня генератора.

Через 15 тыс. км на 16-клапанных двигателях, следует мониторить силу натяжения ремня, а также эффективность функционирования всего механизма в комплексе. И в некоторых случаях к этом времени требуется замена ремня генератора. Если же сам каучуковая часть ремня без видимых дефектов, а шкив имеет нормальное состояние, выполнять установку новой комплектующей не следует. В противном случае, придётся монтировать новую деталь либо провести ремонт, если возможно.

Следует брать в расчет и саму комплектацию Renault Logan. На автомобиле может быть сплит система и гидроусилитель рулевой системы (ГУР) одновременно, может быть установлено что-то одно либо же модель не предусматривает наличия данных элементов совсем. Подобная компоновка устанавливается на седаны с мотором в 1,6 л и 1,4 л (аналогичная «упаковка» и на 16 клапанов).

Техника безопасности при обслуживании и ремонте Renault Logan, Sandero

Помещение, где проводятся ремонтные работы, должно хорошо проветриваться, дверь – легко открываться как изнутри, так и снаружи. Проход к двери всегда держите свободным. В помещении обязательно должны находиться переносной огнетушитель и аптечка.

При работе двигателя (особенно на пусковых режимах) выделяется оксид углерода (угарный газ) – ядовитый газ без цвета и запаха. Опасная для жизни концентрация оксида углерода может образоваться даже при открытых воротах гаража, поэтому перед пуском двигателя обеспечьте принудительный отвод отработавших газов за пределы гаража. При отсутствии принудительной вытяжки можно пускать двигатель на короткое время, надев на выпускную трубу отрезок шланга, выведенный за пределы гаража. При этом система выпуска и ее соединение со шлангом должны быть герметичны.

При ремонте системы питания необходимо отсоединять клемму провода от «минусового» вывода аккумуляторной батареи и сбрасывать давление в системе.

При использовании отрезной машинки или наждачного круга во избежание пожара проследите, чтобы в зоне разлета искр не находились легковоспламеняющиеся вещества.

Также следите за тем, чтобы аккумуляторная батарея, установленная на зарядку, во избежание взрыва не находилась в зоне разлета искр.

Для защиты рук от порезов и ушибов во время «силовых» операций надевайте перчатки (лучше кожаные). Для защиты глаз при работе с электроинструментом надевайте очки (лучше специальные, с боковыми щитками).

Не применяйте неисправный инструмент: рожковые ключи с «раскрывшимся» зевом или смятыми губками, отвертки со скругленным, скрученным шлицем или неправильно заточенные, пассатижи с плохо закрепленными пластмассовыми ручками, молотки с незафиксированной ручкой и т. п.

При вывешивании автомобиля с помощью домкрата задействуйте стояночный тормоз…

…а под колеса подложите упоры.
Работу следует проводить на ровной площадке. Устанавливая под порог домкрат, используйте только места, определенные заводом изготовителем. Пользуйтесь только исправным домкратом.

Не работайте под автомобилем, если он вывешен только на домкрате. Для страховки используйте подставку заводского изготовления.
Предварительно убедитесь, что соответствующие силовые элементы кузова (усилители пола, пороги) достаточно прочны. Запрещается вывешивать автомобиль на двух или более домкратах, используйте опорные стойки промышленного изготовления. Запрещается нагружать или разгружать автомобиль, стоящий на домкрате (садиться в него, снимать или устанавливать двигатель).

Отработанные масла содержат концерогенные соединения. При попадании масла на руки вытрите их ветошью, а затем протрите специальным «средством для чистки рук» (или подсолнечным маслом) и вымойте теплой водой с мылом.

Запрещается мыть руки горячей водой, так как при этом вредные вещества легко проникают через кожу.
При попадании на руки бензина также вытрите их чистой ветошью, а затем вымойте с мылом. В охлаждающей жидкости системы охлаждения двигателя (антифризе) содержится этиленгликоль, который ядовит при попадании в организм и – в меньшей степени – при попадании на кожу. При отравлении антифризом нужно немедленно вызвать рвоту, промыть желудок, а в тяжелых случаях принять солевое слабительное (например, глауберову соль) и обратиться к врачу. При попадании на кожу – смыть большим количеством воды. То же при отравлении тормозной жидкостью.

Электролит при попадании на кожу вызывает жжение, покраснение. Если электролит попал на руки или в глаза, вначале смойте его большим количеством холодной воды. Затем руки можно промыть раствором питьевой соды или нашатырного спирта. Помните, что серная кислота даже в малых концентрациях разрушает органические волокна, – берегите одежду!

Отработанные материалы складывайте в специальные контейнеры для утилизации. Бензин, масла, тормозная жидкость резинотехнические изделия и пластмассы практически не разлагаются естественным путем и требуют промышленной переработки.

Видео по теме «Техника безопасности при обслуживании и ремонте Рено Логан, Сандеро»

блоков управления рено

Замена дисковых тормозных колодок передней оси грузовика

https://youtube.com/watch?v=7VzU7lw8nVs

Проверка качества хладогента, часть 2. автокондиционера автосервис Автоматика.

Устройство узла и расположение деталей

Чтобы на генераторе Рено поменять подшипник, необходимо знать его устройство. Деталировка узла представлена в двух схемах: узел в разобранном виде, а также схема смонтированного агрегата.

Обратите внимание, что на Рено Логан, в зависимости от года выпуска и наличия гидроусилителя руля, стоят разные модели генераторов. Автомобили без ГУР и кондиционером — Е0 Mitsubishi

На машинах до 2010 года с ГУР с кондиционером установлены Bosch. С 2010 года, при наличии ГУР и кондиционера устанавливается Bosch, они бывают двухконтактные или одноконтактные.

Каталожные номера — 6001548053, 6001547276, 231007633 соответственно.

Для проведения работ потребуется следующий инструмент:

  • ключи на 8, 10, 13, 17, 27;
  • крестовая, минусовая отвертка;
  • пассатижи;
  • тиски;
  • молоток;жидкость WD-40;
  • бита M10 (подойдет обрезанный шестигранник М10);
  • гайка М18 (для снятия шкива).

Замена генератора на авто с гур и без кондиционера

Замена генератора на Рено происходит в исключительных случаях, и чаще всего это необходимо лишь тогда, когда невозможен его ремонт. Конечно, такое бывает крайне редко, но все же полная замена детали встречается на практике у владельцев Logan.

В данной статье будет рассмотрен процесс замены на примере автомобиля с 8-клапанным двигателем, а также с ГУР и без кондиционера. Разумеется, если у вас 16-кл. мотор, а также установлен кондиционер, то данная процедура будет несколько отличаться от того, что вы увидите ниже.

Необходимый инструмент

  • Трещотка или вороток
  • Ключ на 13 рожковый или накидной
  • Головка на 13 мм
