Регулируем натяжение ремня см. Для точной проверки натяжения ремня необходимо обратиться в сервис. Вариант 3 Схема привода генератора на автомобиле Рено Логан без гидроусилителя рулевого управления и без кондиционера: Для натяжения ремня снимаем правый грязезащитный щиток моторного отсека Ослабляем затяжку болта 4 нижнего крепления генератора и болта 2 крепления генератора к натяжной планке.
Отодвигая монтажной лопаткой генератор от блока цилиндров двигателя, натягиваем ремень.
А теперь по теме. Итак всем известны такие поговорки, типа как «скупой платит дважды», «жадность фраера погубит» или «куписукароликсразукогдаменяешьремень — чётыжопишьпадла»?
Ну по крайней мере хоть какие-то из них слышали?
Дак вот меня коснулась последняя поговорочка из этого списка. А дело было так собственно.
А когда брызнул на подшипник ролика ВДшкой, он окончательно спалился своим мерзким свистом. В экзисте заказал новый натяжной ролик фирмы SNR. Ролик пришел и я отправился в гараж. Процедура замены не сложная.
У меня двигатель K7J без кондея и вот ссылка на видео в котором ребя все очень подробно рассказали и основательно разжевали весь этот вопрос: А теперь фоточки новый ролик готов к установке Снял старый ролик. Генератор размещается не там, где обычно.
Ролик Натяжителя Натяжной Ролик Renault Symbol Kangoo Clio Logan
Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт или же его составляющих, например, кольца либо шкива выполняется от коленвала. В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть.
Мой аккаунт
Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов — подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.
Как обслуживать щетки генератора При выполнении ТО щеток профилактика выполняется также и генератора по следующей этапности: Контактные щетки генератора демонтируются. После извлекаются рычаги шасси это даст пространство при работах с щетками.
После происходит снятие крепежных деталей верхнего каркаса. После происходит демонтаж защиты с картера мотора. Снимая защиту, следует быть аккуратным.
Кроме того, что ДВС двигатель внутреннего сгорания является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор. Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.
Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора. Фотография генератора на Рено Логан в новом кузове Для общего ознакомления.
Как заменить ШРУС (гранату) на Рено Логан: фото, видео, стоимость
Ремонт генератора — бортжурнал Renault Logan Prestige года на DiabloArea
Генератор Рено Логан замена, снятие ремня генератора
Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.
При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.
В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.
- 1 — шкив привода вспомогательных агрегатов
- 2 — натяжной ролик с кронштейном
- 3 — регулировочный болт
- 4 — болт крепления кронштейна натяжного ролика
- 5 — шкив генератора
- 6 — шкив насоса гидроусилителя рулевого управления
- 7 — ремень
Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.
В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.
При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.
Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.
- 1 — шкив привода вспомогательных агрегатов
- 2 — натяжной ролик
- 3 — шкив насоса гидроусилителя рулевого управления
- 4 — шкив генератора
- 5 — шкив компрессора кондиционера
- 6 — опорный ролик
- 7 — ремень
Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства. Затем фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм (можете вставить отвертку например). Как показано на фото далее.
Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2+ на генератора и снимаем провод.
Смотрим фото.
Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.
Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.
- Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.
Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.
Официальный дилер Рено в Твери http://renault.nordavtotver.ru предлагает весь модельный ряд французского производителя. Большой выбор востребованных машин на складе позволит совершить покупку без длительного ожидания. Профессиональное гарантийное, постгарантийное обслуживание и квалифицированный ремонт.
Проверка и регулировка натяжения
Усилие должно составлять 98 Н, а прогиб – примерно 7 мм. Надавливать следует пальцем практически во всю силу.
Проверяем ремень генератора
Если ремешок отрегулирован верно, он не будет издавать посторонних шумов, в том числе при включении зажигания вхолостую. Если в комплектации есть кондиционер, отрегулировать натяжение нет возможности, потому автомат надо отремонтировать либо заменить. Без наличия автоматики все гораздо легче. Как правильно натянуть:
- 5K 1110: винтики, фиксирующие кронштейн, надо расслабить. Регулировочный винтик вернуть на нужное место. Выполнить натяжку и зафиксировать крепления обратно.
- 4PK 718: затянуть верхний крепежный винтик, проверить натяг, снова ослабить винтик и так далее, пока все не придет в норму. Крепеж окончательно затянуть в последнюю очередь.
Натяжение приводного ремешка Рено Логан трудно выполнить правильно, если укомплектовка без ГУРа. Тогда подгонка может потребовать до 40 мин.
Замена роликов и натяжителя
В комплектациях с кондиционером можно отдельно заменить:
- Натяжной роли (подробнее о его замене здесь);
- Направляющий ролик;
- Автомат натяжения вместе с роликом.
Хитрость в том, что для первого случая надо выполнить фиксацию (см. рис.). А затем, когда ролик удерживается на месте, винт крепления легко откручивается. Здесь подходит накидной ключ «на 13».
Фиксируем ролик стержнем d=5-6 мм
Если снимают автомат в сборе, фиксирующий стержень не нужен. Используйте только торцовый ключ, которым откручивают два винта.
The following two tabs change content below.
Автолюбитель с большим стажем. Сначала была Ваз-2107, потом русский передний привод, потом иномарки, были даже праворульные. Стараюсь как «доктор» полностью смотреть и слушать автомобиль. Каждому своему транспортному средству даю своё имя.
Тэги: Рено Логан
Вариант 1
Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером
: 1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — шкив компрессора кондиционера; 6 — опорный ролик; 7 — ремень
Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Чтобы ослабить натяжение ремня, снизу автомобиля…
…надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).
Читать дальше: Ремонт акпп акцент своими руками
Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.
Снимаем ремень привода вспомогательных агрегатов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики. Для замены опорного ролика…
…накидным ключом или головкой «на 13» отворачиваем болт его крепления…
…и снимаем болт с защитной крышкой ролика.
Снимаем опорный ролик. Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины).
…головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства… …и снимаем натяжное устройство в сборе с роликом.

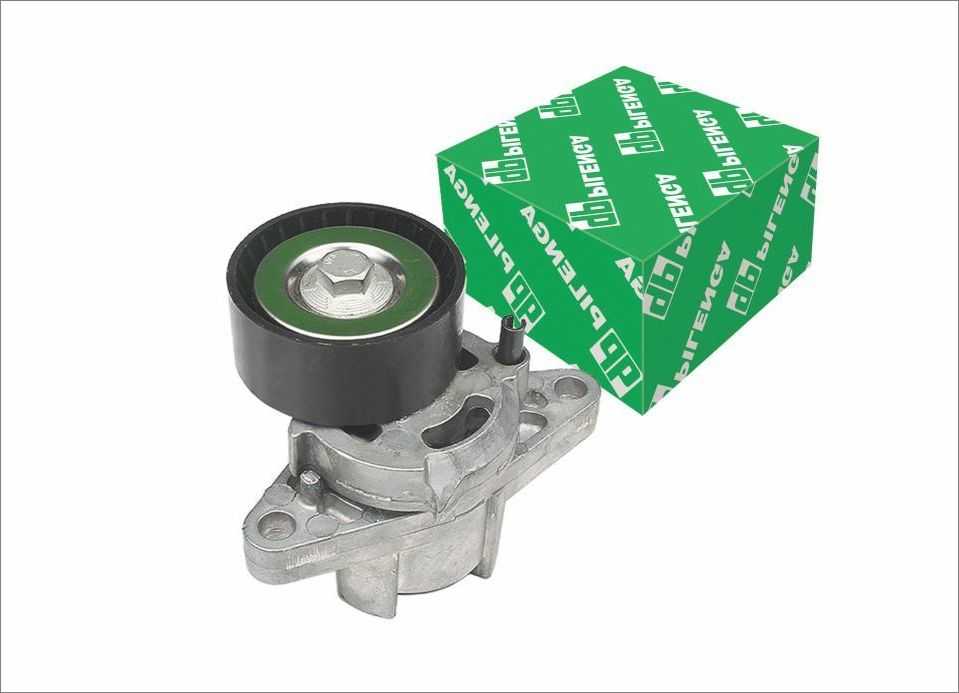

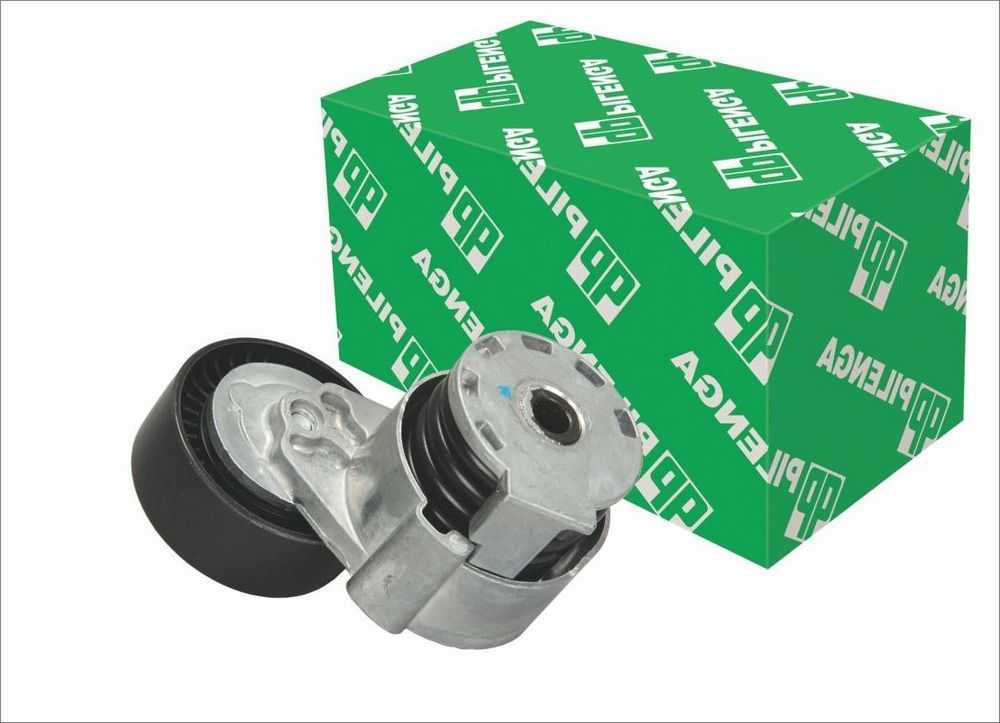

Автоматическое натяжное устройство в сборе
: 1 — натяжной ролик; 2 — кронштейн ролика; 3 — корпус
Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше). При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода.
Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой. Укладываем ремень на шкивы так…
…чтобы он был смещен к их наружному краю 1, а внутренний ручей шкивов 2 оставался свободным. После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы добиться правильного положения ремня.
