Ремонт кнопки стеклоподъемников логан

кнопок управления стеклами в авто, своими руками

Для начала нужно извлечь блок кнопок из дверей, это не сложно.

Блок кнопок управления стеклоподъёмниками автомобиля Рено

Для этого нужно поддеть и потянуть блок вверх, но обязательно с той стороны как на фото, где указано стрелкой.

Далее освобождаем кнопки от проводов и извлекаем их из корпуса.Что бы отсоединить фишки с проводами нужно на этих фишках нажать язычок фиксатора в сторону указанной стрелкой. См Фото. И затем, раскачивая стягиваем фишки.

Снимаем фишку с проводами

Далее отжимаем фиксаторы удерживающие кнопку в корпусе блока — вы их увидите и вот кнопки передних стеклоподъёмников уже на рабочем столе.

Извлечённый блок кнопок на рабочем столе

Что делать при отсутствии открывания

Самый простой вариант – вызвать мастера для ТО, но определенные действия вы можете сначала предпринять сами. Обычно снимают дверные петли, отделяют держатель замка. Вскрытие можно проводить снаружи и изнутри. Удобнее будет снять уплотнительную резинку между наружной панелью и стеклом. Из проволоки сформируйте петлю – ей дергайте за крючок внутри.

Изнутри

Если не выходит открыть двери Логана изнутри, то выполняют вскрытие. Сначала демонтируют обшивочный материал, потом снимают ручки, составляющие электронной системы управления, поднимают стекло наверх. С применением проволочной петли или круга нужно будет воздействовать на замочный крюк. Делать это удобнее всего с подсветкой.

Снаружи

Если в Рено не открываются снаружи задние двери, то действовать нужно с учетом конструктивных особенностей автомобиля. До креплений реально добраться со стороны багажного отсека только в универсале или хэтчбеке, поскольку расстояния до заданных пространств будут в данном случае минимальными. В выполнении работ поможет крестообразная отвертка.

Стеклоочистители

Первое, что видит водитель, впервые прокатившись на Renault Logan, это необычная работа стеклоочистителей. Дворники после использования омывателя автоматически не включаются, как это бывает на многих современных авто. Некоторым это даже нравится, но многие логановоды все же требуют автоматики. Поразительно, но все необходимое для работы этой функции в автомобиле есть: нужно только кое-что доработать.

По инструкции модернизацию выполнить сможет даже неопытный автомобилист. Затраты также копеечные – потребуется всего один проводок. После переделки функция начинает работать следующим образом: при потягивании рычага дворников на себя вода разбрызгивается на стекло, а через 1-1,5 секунды щетки начинают движение. Количество взмахов при этом зависит от того, сколько времени вы будете удерживать рычаг:

  • менее секунды – один взмах;
  • две секунды – два взмаха;
  • три секунды и более – три взмаха.

Поразительно, что модернизацию систему на заводе долгое время не осуществляли, но в последних моделях эту проблему все же решили.

Процесс опрессовки

Основная цель – добиться, чтобы расстояние было равно 7 мм, при запрессовке от среза «стаканчика» рычага до внешней плоскости фланца сайлентблока! А от плоскости рычага до внешней плоскости фланца сайлентблока уже 14 мм. Меньше делать не надо!

Готовый узел после опрессовки

Для проведения всех действий понадобятся два газовых или «шведских» ключа. Также используется винт с шайбами (съёмник) и комплект оправок.

Оправка с дополнительным вкладышем

Всё оборудование, показанное выше, взято из ремкомплекта для «ВАЗ-2109». На резьбу винта обычно наносят смазку: циатим, литол и т.д.

Очерёдность действий

Для начала зажимаем рычаг в тисках. Затем собираем конструкцию, как показано.

Рычаг готов к опрессовке

Детали идут в такой последовательности:

  1. Нижняя гайка;
  2. Нижняя шайба;
  3. Оправка с вкладышем;
  4. Верхняя шайба (она давит на сайлентблок);
  5. Вторая гайка.

Ещё раз убедитесь, что внутренняя втулка остаётся свободной. Две гайки на винте надо скручивать, контролируя результат штангенциркулем.

Как открыть Рено Логан, если ключи оказались запертыми в салоне?

Многие специалисты рекомендуют в таких ситуациях попробовать опустить заднее стекло. Но этот способ на большинстве машин не работает. Другим распространенным вариантом решения проблемы, если не открывается дверь, являются манипуляции с тягой замка передней двери. Процедура заключается в следующем:

  • Аккуратно тянем вверх нижний уплотнитель стекла и снимаем его с двери.
  • Находим длинный металлический прут диаметром примерно 3-5 мм и загибаем один его конец на 90 градусов.
  • Под снятым уплотнителем находим две тяги. Одна толщиной около 4 мм – это тяга дверной ручки. За направляющими оконного стекла находится другая тяга – она немного тоньше первой (приблизительно 2-3 мм).
  • Прутом нащупываем точку соединения второй тяги и личинки замка, после чего тянем вверх. Двери должны разблокироваться.

Ещё один хороший способ попасть в салон собственного автомобиля без ключа – отжать двери от кузова и разблокировать их нажатием кнопки блокировки с внутренней стороны. Для этого берем пневмоподушку (например, от тонометра для измерения артериального давления), вставляем её в зазор между дверью и кузовом, аккуратно накачиваем, пока щель не расширится до 5-7 мм. Также эту процедуру можно выполнить с помощью деревянных клиньев. После этого в расширенный зазор нужно вставить металлический прут, согнутый таким образом, чтобы достать до кнопки внутри салона. Прут желательно обмотать изолентой, так как в противном случае можно повредить лакокрасочное покрытие или обивку салона.

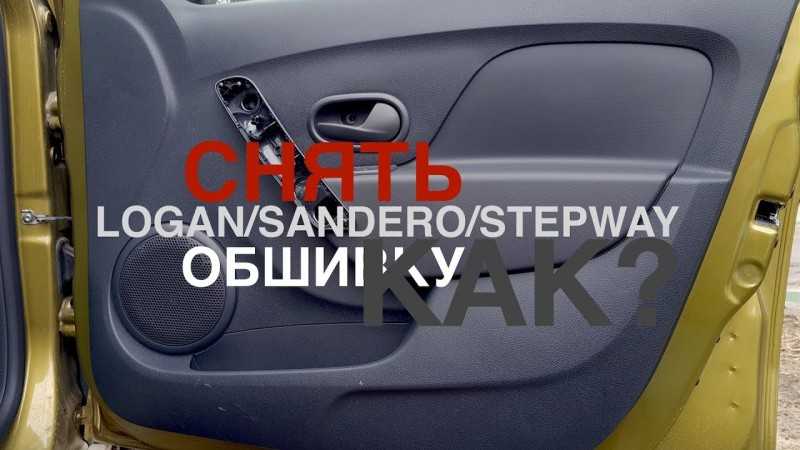

Рено как снять обшивку передней двери

Когда необходимо убрать обшивку двери в Рено Логан, то это можно осуществить самостоятельно без обращения к мастерам СТО. Сама процедура несложная и не отнимет у владельца уйму времени. В данном материале расскажем, как снимается обшивка двери.

Здесь потребуется привлечь к работе минимальный перечень инструментальных средств, в числе которых должны присутствовать, независимо от того, передняя дверь это или задняя:

  • ключи формата «Торкс» («Звездочки»);
  • пластиковая «лопатка» (если таковая отсутствует, то можно применить отвертку с плоским наконечником; действовать ей придется с особой аккуратностью, дабы избежать повреждения пластмассового дверного концевика).

Обшивка любой двери (до 2009 года)

Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:

  1. Откручиваем саморез в подлокотнике;

Собачка в двери

Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:

  • Ручка стеклоподъёмника (если есть) – подтягиваем кольцо «к себе», жмём на фиксатор по направлению «от себя»;
  • Корзина динамика – снимаем накладку, выкручиваем саморезы, удаляем корзину.

Передняя дверь без накладки

В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.

Есть одна хитрость: если в задней двери присутствует динамик, то его отключают, когда обшивка уже снята. То же касается двух разъёмов, закреплённых на торцевой части карты сзади.

Макферсон — наше всё!

Спереди шасси Логана устроено по типу МакФерсон − на независимой основе. На сегодняшний день это наиболее популярная схема подвески. МакФерсон сочетает в себе комфорт и управляемость, при этом конструкция довольна проста − в этом и кроется секрет популярности данного типа подвески.

Ключевые конструктивные элементы МакФерсон:

  1. подрамник подвески;
  2. рычаг подвески с сайлент-блоками и шаровой опорой;
  3. поворотный кулак со ступицей и подшипником (в задней подвеске тоже есть подшипник ступицы);
  4. амортизаторная стойка;
  5. штанга стабилизатора поперечной устойчивости

Чтобы лучше понять предназначение каждого узла, необходимо рассмотреть каждый из них более подробно.

Замена топливного фильтра

Оперативно можно выполнить установку топливного фильтра, меняемого через 30 000 км или спустя 2 года эксплуатации Сандеро. Мероприятие проводится с задействованием следующего инструментария: крестообразные, шлицевые отвёртки, ёмкость для отработанного топлива, ветошь. Приведём пример на модели 2014 года:

  1. Сброс давления в топливной системе – выполняется демонтаж реле, регулирующего работу бензонасоса.
  2. Отсоединение патрубков – они фиксируются хомутами, откручиваемых отвёрткой.
  3. Демонтаж топливного фильтра Рено.


Выполняя установку нового элемента, разместите его стрелкой на корпусе в направлении перемещения в системе топлива. Ориентируясь на видео, выполните работы в обратной последовательности, подсоединив патрубки и надёжно затянув хомуты. Предохранитель бензонасоса монтируется на прежнее место, а затем в замке поворачивается ключ зажигания без запуска мотора.

Доработки, связанные с электрикой

30. Концевики дверей рено

логан — Сигнализация хоть правильно будет работать! Ссылка 31.Стеклоподъемники без ключа зажигания логан — На ваше усмотрение, я параноик в плане безопасности, поэтому себе не делал! Ссылка 32. Чип тюнинг, желательно от паулюса . Сделать можно уNickNP в СПб (возможно и в ЛО), но в каждом городе есть свой =) 33

Доводчик стекол логан — Самое то для забывчивых! Ссылка 34.Обогрев боковых зеркал логан — Полезное в холода Ссылка + еще способ подключения Ссылка 35.Открытие багажника с кнопкипульта Ссылка 36.Евродворники логан — Регулируемая пауза дворников Ссылка + еще вариант Ссылка2 37.Замена всех лампочек в головном свете (ВАЖНО!) Только лучшие лампочки для головного света!Ссылка 38.Биксенон — на ваше усмотрение! Но светит теперь очень ярко)Ссылка 39.Подсветка зоны высадки логан — Ночью не наступаем в грязь) Ссылка или 2ой вариант с орлиным глазом 40.Параллельный задний ход логан — Будет лучше видно сзади + там-же диоды в задние отражатели Ссылка 41.Лучшие галогенные лампы в задний ПТФ и задний ход — Максимальная яркость за копеечку от галогенок Ссылка 42.Пересвета кнопок — Глазу приятней Ссылка 43.Второй плафон для пассажиров логан — У пассажиров ведь тоже должен быть свет! Ссылка + альтернативный вариант Ссылка2 + еще один хороший вариант подсветки в ручках! Ссылка3 44.Подсветка эмблемы значка логан — Вариантов масса, этот как пример Ссылка 45.Подсветка замка зажигания логан — на любителя Ссылка 46.Подсветка бардачка логан — если в вашей комплектации его нет Ссылка 47.Установка заднего парктроника логан — Вариантов много — 2 примера Ссылка и Ссылка www.drive2.ru/l/4035225266123997853/ 48.Генератор кода для магнитолы логан Подходят только для штатных магнитол. В СЦ и у многих диллеров просят деньгу! Ссылка на внешний сайт 49.Установка камеры заднего вида логан Вариантов в инете масса, тут более подробней! Ссылка 50.Подробный отчет по установке ДХО Philips Day Light Хорошо описано! Ссылка 51.Подрулевой джойстик управления магнитолой от Renault Duster Ссылка

ИСПЫТАНИЕ ЗАПАСНОГО КЛЮЧА

Видим в окне, что на улице мороз, включаем зажигание запасным ключом, фары и считаем до десяти, чтобы разогреть электролит в аккумуляторе. Досчитав до десяти, выключаем фары и заводим двигатель. Несмотря на то что за бортом больше -25 градусов холода, двигатель запустился сразу.

Теперь мы убедились, что двигатель запускается без каких-либо проблем с запасного ключа. В запасном ключе зажигания находится чип, запрограммированный под иммобилайзер, который распознает по «метке» свой чужой. На бумажке, что я показываю, указан вин-код ключа зажигания, её выдали мне при приобретении Логана у самого дилера.

Вин-код просто НЕЛЬЗЯ терять и лучше где-то ещё его продублировать, например, записать дома в записную книжку или «спрятать» за надёжным замком (VeraCrypt) на компьютере в документах. На счёт восстановления утерянного, сломанного ключа проконсультировался у знакомого мастера по изготовлению ключей. Робко спросил у него, как восстановить ключи от машины при утере.

занимается изготовлением в своей мастерской на авторынке как ключами для бытовых замков дверей, так и для автомобильных.

Сказал мне мастер, что нужен образец запасного ключа или данные чипа, который записан на бумажке полученного от дилера. Про то, где находится чип в запасном ключе зажигания, мы рассматривали в предыдущем видео ролике, на который будет дана ссылка в конце этого ролика:

ВИДЕО С ЮТУБ КАНАЛА

Стоит заметить, что это его расценки, где-то в другом месте, может быть совсем другая цена, но ориентироваться на эти цены, в среднем, все же можно. Так, что стоит сразу побеспокоиться об изготовлении дубликата ключей зажигания, как говорится «на всякий пожарный случай».

Надёжнее, да и в несколько раз дешевле это удовольствие когда есть на руках заводской чип с лезвием. Имеет смысл, записать данные вин-кода и возить с собою в правах. Мало ли что может случиться на дальней дороге или в отпуске, например, на море уплывут.

В общем, потерять ключи можно в любой ситуации. Когда же вин-код будет при себе, то в случае утери, можно обратиться в мастерскую по замкам, в любом городе и восстановить ключи зажигания от машины. В Яндекс карте набираете запрос: изготовление автоключей и пишите свой город или другой ближайший.

Затем звоните на телефон, который в Яндекс карте указывается справа под названием организации, и расспрашиваете у мастера для себя информацию. Так, что данные о вин-кода должны быть всегда с собой для изготовления ключа от машины с чипом. Лучше всего сделать запасной ключ у дилеров Renault, так как у них есть всё заводское оборудование. Хотя у ключников, сегодня тоже всё есть, если серьёзная мастерская.

НЕМНОГО О ЧИПЕ И ИММОБИЛАЙЗЕРЕ

Иммобилайзер устанавливают в автомобиль для защиты против угона, за счёт блокировки различных его приборов или узлов. При попытке завести двигатель чужим ключом, угонщику это не удаётся, так как или отсутствует искра либо подача топлива, либо и то и другое сразу. Плюс может быть заблокирован стартер и прочие важные для работы двигателя системы.

Если даже угонщик найдёт и сломает устройство либо отключит его каким-то образом, то это ему ничего не даст, так как блокировка элементов останется. Есть вариант, когда двигатель запускается, и угонщик выезжает с места стоянки авто, но далеко уехать не сможет, так как начинаются «проблемы» с двигателем, который в итоге глохнет.

А так как у джентльменов удачи счёт идёт на секунды и минуты, то, как правило, авто бросают там, где он и заглох уже на улице. Иммобилайзер лишь защищает авто от угона, но не может подать сигнал хозяину, поэтому в паре с ним желательно наличие сигнализации. У меня авто на платной стоянке ночует поэтому сигнализацию не установил.

Как иммобилайзер распознает «родной» ключ зажигания…

Упор капота

Еще одним дешевым решением в Логане является механический упор капота, который называют в народе кочергой. Почему производитель не установил упор, который помог бы капот поднять и удержать его в открытом положении без дополнительной фиксации? Тема досконально проработана и на форумах вы найдете многочисленные отчеты по их установке. В качестве упоров подходят детали от отечественных марок – Таврии, Девятки, Нивы. Придуманы разные варианты крепления.

Готовый комплект поставки содержит крепежные элементы, упоры и подробную инструкцию. С задачей легко справится даже новичок. На форумах много отзывов о подобных наборах от пользователей, которые успели их купить и воспользоваться ими.

Видео:

Видео:

Видео:

Снимаем обшивку задней и передней дверей на Рено самостоятельно

Теперь демонтируем карту. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов.

Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Заменить их несложно.

Демонтированная обшивка остается в повисшем состоянии. Виновники — провода динамиков. Штекеры аккуратно отсоединяются, причем карта при этом поддерживается руками. Теперь панель можно отложить. Ключом TORX 20 отворачиваем четыре винта крепления динамика.

Извлекаем его из посадочного гнезда и отсоединив идущие к нему провода снимаем. Наконечники проводов разной толщины, поэтому ошибиться при последующем подключении будет сложно. Всего фиксаторов одиннадцать.

Расположены они по периметру двери. Под нож можно подложить кусок картона, чтобы не повредить лакокрасочное покрытие двери. Откручивание болтов передней двери Рено Совет!

Снимать пластиковую накладку нужно максимально аккуратно — очень велика вероятность испортить пластик. Для обеспечения сохранности хрупкого пластика можно обернуть отвертку тряпочкой — пластина держится на пистонах, и, несмотря на свою видимую прочность, при извлечении сломать ее все же. Процедура должна проводиться небольшими рывками — для этого, есть отличный зазор у основания двери. Снятие дверной обшивки на рено динамик с двери — если не была произведена самостоятельная замена болтов на аналоговые, то потребуется все тот же ключ торкс.

Динамик держится на четырех болтах.

Снимаем обивку передней двери на автомобиле Рено 1

Снятие динамика с передней двери Рено Совет! На следующем этапе снимается основная пластиковая пластина. Перед всеми действиями желательно надеть перчатки — крепление пластины исключительно надежно, и потребует серьезных усилий для снятия.

Условно, процесс делится на два этапа: Снятие верхней пластины; Снятие нижней пластины. Снятие обшивки с передней двери Рено Обычно, если были скручены все болты, то верхняя часть пластины снимается без особых затруднений, чего не сказать о нижней.

Основная часть держится на пистонах, и для того, чтобы снять ее, придется прикладывать большие усилия — но не переусердствуйте — можно снятие дверной обшивки на рено крепежный пистон.

После того, как пластина будет успешно демонтирована, нужно аккуратно снять тягу с двери — на этом этапе, только она будет держать пластину на двери. Снятая обшивка с передней двери Рено В целом, на этом процесс снятия обшивки с передней двери завершается.

Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста.

Последовательность действий, здесь, примерно следующая:

Как открыть багажник с разными типами замков?

Механические замки

Механика на хэтчбеках и универсалах — самый простой случай – если доступ в салон сохранился: мы имеем дело с поломкой, а не с забытым внутри единственным комплектом ключей. Надо откинуть спинку сидений и снять заднюю полку, если она есть, чтобы получить доступ к внутреннему объему багажника. Конструктивно возможны два варианта:

  1. когда задок дверцы багажника полностью закрыт обшивкой;
  2. или имеется отдельный лючок над замком.

Второй вариант предпочтительнее – открыв только лючок, находим слетевшую тягу или, наоборот, снимаем ее, если личинка не проворачивается. Для открытия багажника потянем или надавим на тягу, в зависимости от кинематики замка.

Если же обшивка полностью закрывает дверцу, то в захлопнутом состоянии багажника извлечь ее невозможно. Подбираться к механике замка в этом случае придется, открутив доступные крепежи или вытащив открытые пистоны, а затем аккуратно отгибая обшивку сверху на себя. Но не всегда это потребуется – внимательно посмотрите на замок, нет ли на нем язычка принудительной разблокировки? Он прячется в небольшом пазе, поддеваем его ключом или тонкой отверткой. Иногда он даже подписан.

На седанах доступ затруднен или невозможен – наличие отдельного объема зачастую толкает конструкторов на размещение поперечин жесткости за неоткидными спинками сидений или там может стоять бензобак, как на Mercedes-Benz W124. Если спинки откидываются или на худой конец есть достаточно широкий лючок для длинномерных грузов, то влезть в багажник будет можно, иначе такой способ сработает, когда мы открутим спинку из салона и снимем поперечину. Классический пример подобной машины – это уже упомянутый во вступлении Renault Logan: сначала выдергиваем нижнюю подушку, затем выворачиваем два болта, которые крепят снизу спинку. Она выталкивается вверх, после чего, выкрутив четыре болта крепления поперечины, забираемся в багажник.

Пневматические замки

Исполнительный механизм замка не обязательно имеет механический привод – багажник открывается и пневматикой, что владельцам старых немецких автомобилей известно. Если вся пневматика управляется общим компрессором, доступным из салона, добираемся до него (обычно сняв нижнюю подушку заднего дивана) и дуем в нужную трубку. Причина отказа замка багажника в таких машинах – это трещины в трубке, из-за чего не хватает давления, чтобы открыть багажник. Применив шинный компрессор или насос, мы скорее откроем дверцу, если трубка не лопнула полностью.

Замки с электроприводом

Что делать, если никакой личинки и системы тяг на дверце нет, а есть только кнопка? Причем как раз коррозия контактов этих кнопок не даёт открыть багажник. В подобных автомобилях за управление электроприводом багажника управляет бортовой коммутационный модуль — BCM. Для принудительного открытия замка багажника замыкаем вывод, к которому подключена неисправная кнопка, на «массу». На Nissan Qashqai схема управления замком выглядит так:

Замыкая контакт 12 на BCM, мы принудительно откроем багажник. Естественно, остаются и механические способы открытия: в этом случае нам, как и с механическим замком, придется забраться в багажник. Возможны два варианта:

  1. с моноблочным замком;
  2. или с актюатором, связанным с замком через тягу.

В первом случае с замка придется снимать крышку, чтобы добраться до механической части и вручную освободить язычок блокировки, во втором случае отсоединяем тягу и с ее помощью открываем багажник.
