О процедуре замены элемента на модификациях первой генерации

Замена топливного фильтра предполагает выполнение работ в несколько приемов:

  1. сперва авто обесточиваем путем отсоединения клемм от аккумулятора;
  2. далее снимаем верхнюю крышку на монтажном блоке и вынимаем из посадочного места реле бензонасоса (оно располагается слева и обозначено соответствующей маркировкой);
  3. подключаем снятые ранее клеммы, запускаем мотор и дожидаемся полной выработки топлива из рампы и магистрали (мотор остановится);
  4. замену лучше производить из ямы, нежели под поднятым домкратом автомобилем, поскольку удобство подступа к элементу несоизмеримо выше;
  5. крепление детали в штатном месте выполнено посредством фиксаторов из пластика, которые требуется отжать;
  6. далее отсоединяем топливные шланги от корпуса (возможны протечки малого количества топлива, поэтому рекомендуется запастись ветошью);
  7. после удаления старого элемента монтируем новый топливный фильтр, предусмотрев его правильное расположение в топливной магистрали (внимательно смотрим на направление стрелки на корпусе, обозначающей движущийся поток топлива, и устанавливаем только согласно этой маркировке);
  8. посредством штатных зажимов крепим новый топливный фильтр и заканчиваем сборку по алгоритму, обратному процессу демонтажа.
  9. Конструктивная особенность топливной системы версий второго поколения подразумевает расположение фильтрующего элемента под подушкой задних сидений.

Инструкция по замене топливного фильтра

Замена топливного фильтра своими руками на автомобилях первых лет выпуска наиболее проста – достаточно загнать машину на яму или эстакаду. Учтите, что при любых работах с топливной системой необходимо сначала сбросить давление в ней – для этого на работающем моторе снимите разъем с топливного модуля (его можно найти под задним сиденьем, сняв заглушку лючка).

Часто можно встретить рекомендацию вытащить реле бензонасоса из монтажного блока, но так делать нельзя: ЭБУ впрыска обнаружит обрыв обмотки реле и автоматически остановит двигатель, то есть топливо из рампы не успеет выработаться.

Сам топливный фильтр расположен сбоку от бензобака, найти его нетрудно.

Зажав пальцами фиксаторы на гнездах быстросъемов с обеих сторон, сдвигаем их в стороны. При этом, хотя давление и сброшено, какое-то количество топлива все равно прольется, и это нужно учитывать.

Теперь фильтр можно просто вытащить и поставить на его место новый.

После этого закрепляем быстросъемы, возвращаем на место разъем бензонасоса и несколько раз включаем зажигание, чтобы удалить из магистрали воздух.

На более новых автомобилях необходимо извлечь топливный модуль. Аналогичным образом сбросив давление, отсоединяем топливную магистраль от штуцера на крышке.

Сам насос крепит фасонная гайка. В гаражных условиях без специального съемника стронуть ее с места своими руками трудно – удобнее всего упереть в одно из ребер упереть деревянный стержень и аккуратными ударами по нему провернуть гайку на несколько градусов, после чего она дальше пойдет легко.

Вытаскивать модуль бензонасоса нужно осторожно, чтобы не залить салон бензином. Лучше всего выполнять эту работу при минимальном уровне топлива в баке

Затем снимается нижняя часть «стакана» бензонасоса – она удерживается защелками по периметру и сдвигается вниз. Сама сетка с топливозаборника снимается руками без каких-либо сложностей.

Главный момент при обратной установке бензонасоса – точно выставить его по центру, иначе при затяжке гайки фланец крышки насоса неплотно обожмет резиновое кольцо уплотнения.

Инструкция по замене на авто с двигателем 1,6 литра (до 2006 года)

На старых моделях Рено Логан, сошедших с конвейера до осени 2006 года, топливный фильтр разместили под бензобаком в районе правого заднего колеса, в том месте, где топливные патрубки выходят из бака. На автомобили, выпущенные уже после осени 2006 года, топливный фильтр стали устанавливать внутри топливного бака вместе с бензонасосом.

  • На первом этапе работ, чтобы добраться до топливного фильтра, приподнимаем машину домкратом или загоняем ее на смотровую яму.
  • С правой стороны задней части днища находим топливный фильтр. С помощью специальной жидкости «WD-40» ветошью стираем всю грязь.
  • Устанавливаем под очистительный элемент емкость для слива остатков бензина

С обеих сторон отжимаем фиксирующие утяжки (зеленая и красная кнопка) и отсоединяем наконечники топливных патрубков.

Оттягиваем хомут и извлекаем из него топливный фильтр.

Устанавливаем новый фильтр в обратном порядке

При монтаже обратите внимание на стрелку, имеющуюся на его корпусе. Она указывает направление движения топлива по магистрали

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов.

  • Подсоединяем колодку жгута проводов к разъему крышки топливного модуля и клемму провода к «минусовому» выводу аккумулятора.
  • Для заполнения системы топливом запускаем двигатель. При этом в течение 2 – 4 с вы будете слышать пощелкивания работающего топливного насоса. Когда насос выключится, проверяем герметичность соединений топливных шлангов и фильтра. Тройник и топливную трубку с поврежденными наконечниками, неисправными фиксаторами и фильтр с негерметичным корпусом заменяем новыми.
  • Спускаем давление в топливной системе.
  • Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
  • На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.

Счищаем всю грязь с поверхности и вынимаем разъем с проводами.

Отжимаем фиксирующую утяжку на наконечнике топливного патрубка и отсоединяем его. Если к блоку подходят два патрубка, действуем аналогичным образом.

Далее съемником откручиваем уплотнительное кольцо и извлекаем его.

После выемки резиновой прокладки обязательно протираем ее. В противном случае под воздействием топлива, она разбухнет, и вы ее не сможете поставить на место.

Извлекаем блок топливного фильтра.

Как мы уже писали выше, фильтр тонкой очистки нельзя заменить отдельно от бензонасоса. Поэтому необходимо приобретать весь топливный модуль в сборе. Заменить или продуть можно только сеточку грубой очистки. Также можно промыть стакан сбора бензина.

Далее производим монтаж всех элементов в обратной последовательности.

ПОДРОБНОСТИ: Замена салонного фильтра на Рено

Замену топливного фильтра на автомобиле Рено Логан удобно проводить на смотровой яме или эстакаде. Перед сменой обязательно сбрасываем давление топлива.

Подготовительный этап

  1. Отключаем зажигание и поднимаем капот.
  2. Снимаем с аккумулятора клемму «минус».
  3. Открываем крышку блока реле. Он расположен возле аккумулятора.
  4. Вынимаем реле бензонасоса. На обратной стороне крышки указано место установки реле.
  5. Устанавливаем минусовую клемму на место.
  6. Заводим автомобиль и даём поработать двигателю на холостых оборотах 2–3 минуты. Он заглохнет сам. Топливо насос не качает, давление в топливной системе сброшено.
  7. Выключаем зажигание.
  8. Скидываем минусовую клемму с аккумулятора.

Замена топливного фильтра

  1. Находим фильтр снизу автомобиля.
  2. Очищаем его и трубопроводы от грязи с помощью металлической щётки, ветоши и средства WD-40.
  3. Отсоединяем подводящий трубопровод, нажимая кнопку-фиксатор на наконечнике.
  4. Сливаем остатки бензина в приготовленную ёмкость.
  5. Отсоединяем трубопровод с другой стороны. Вытекающее топливо направляем в ёмкость.
  6. Ослабляем хомут крепления и извлекаем топливный фильтр.
  7. Устанавливаем новый фильтр. Следим, чтобы стрелка на фильтре топлива совпадала с направлением движения бензина в системе.
  8. Защёлкиваем наконечники на входе и выходе топливного фильтра.
  9. Устанавливаем реле топливного насоса и устанавливаем клемму на аккумулятор.

Видео про замену топливного фильтра на Рено Логан

Если в пошаговой инструкции не всё понятно, то предлагаем просмотреть видео о замене фильтра на автомобиле Renault Logan.

Лада . Снятие и разборка топливного модуля двигателя 1,6 (8V)

Снимаем топливный модуль при выходе из строя любого из его элементов.

Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.

В салоне автомобиля поднимаем подушку сиденья второго ряда.

Поднимаем пластмассовую крышку и отводим от лючка ковровое покрытие.

Вынимаем крышку лючка топливного бака и отводим ее в сторону.

Шлицевой отверткой отжимаем фиксатор…

…и отсоединяем колодку проводов от крышки топливного модуля.
Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено.

Выключаем зажигание.

Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля.
Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.

Упираясь во впадины отверстия, выполненного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки.
Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.

Снимаем прижимное кольцо.
На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.

Приспособление для отворачивания прижимного кольца

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.

Вынимаем резиновое уплотнительное кольцо топливного модуля.
Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.

Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.

Освобождаем фиксатор датчика указателя уровня топлива.

Снимаем датчик указателя уровня топлива.

Отверткой освобождаем три фиксатора стакана…

…и снимаем стакан с корпуса фильтра.

Соединение канала регулятора давления топлива уплотнено резиновым кольцом.

В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.

Потянув, снимаем с топливного насоса сетчатый фильтр.
Теперь его можно промыть или заменить.

Отверткой отжимаем фиксатор крышки топливного модуля…

…и отводим крышку.

Снимаем пружину с направляющей.

Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.

Вынимаем топливный насос из гнезда в корпусе топливного фильтра.
Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…

…снимаем трубку с патрубка насоса.
Сборку и установку топливного модуля проводим в обратной последовательности.

Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака.
Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.

При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке.
Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине. Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2.

Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника.

После установки модуля включаем зажигание и проверяем герметичность соединений.

При установке крышки лючка топливного бака ориентируем ее так…

…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.

Видео по теме “Лада Ларгус. Снятие и разборка топливного модуля двигателя 1,6 (8V)”

Замена топливного насоса на Рено Логан, , , Ларгус

Ларгус 350 000 пробег замена топливного фильтр-сетки

Logan Up #10: Замена фильтра (сетки) бензонасоса Рено Логан / Сандеро

Артикулы

В каталоге Рено есть деталь с номером 7700845961. Как она выглядит, показано на фото.

Оригинальный топливный фильтр

Теперь перечислим аналоги:

  • PEUGEOT-CITROEN 1567C6 или 1567C8
  • ASAM 30515
  • GOODWILL FG 300
  • FINWHALE PF104
  • FRAM G10230 или G5857
  • FILTRON PP831/1
  • BOSCH 0 450 905 287 или 0 450 902 161
  • JAPANPARTS FC-120S
  • HENGST FILTER H107WK
  • HYUNDAI 31911-3A000
  • ALCO SP-2061
  • BLUE PRINT ADN12324
  • AMC NF-2360
  • MECAFILTER ELE6015
  • NISSAN 16400JD51A
  • KOLBENSCHMIDT 50013623
  • VAG 6N0 201 511 A
  • PROFIT 1530-0730
  • UFI 31.710.00
  • MAPCO 62072
  • OPEL 818 513
  • MISFAT E710
  • SCT ST 393
  • KNECHT KL 416/1
  • LYNXauto LF-1400
  • JAPKO 30120
  • SOFIMA S 1710 B
  • BRECKNER BK10201
  • BUGUS QIN54
  • CHAMPION L236
  • MANN WK6002
  • FRANCECAR FCR210130
  • VALEO 587002 или 587001
  • «Невский фильтр» NF2115g

Основная суть – в том, чтобы не купить фильтр «под хомуты». На патрубках должны быть буртики. Если их нет, говорим продавцу «до свидания».

Как производится замена топливного фильтра

Замена топливного фильтра своими руками…

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля. Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше. Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.

Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять. У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ. Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.

Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса. Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть. После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.

Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди. После сжатия двух красных фиксаторов относящихся к наконечнику тройника нужно снять непосредственно сам наконечник тройника с фильтрового штуцера. Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.

Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.

Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.

Порядок разборки:

  1. Снизим давление в топливной системе.
  2. Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
  3. Также отсоединим конец трубки с другой стороны.
  4. Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
  5. Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.

Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.

Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.

Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.

Вам так же будет интересно узнать:

Какой неразборный масляный фильтр

Фотоснимки машины

КПП автомат

Замена термостата двигателя

На авто ремонт двери своими руками

Как сменить масло на двигателе

Описание замены рулевых наконечников

Задние колодки Рено системы Lucas и Bendix

Статья о замене дворников

7 основных признаков неисправности катушек зажигания и способ их проверки

Катушки зажигания часто называют компактными электротрансформаторами. Они служат для преобразования тока напряжением 12 В, вырабатываемого аккумулятором, в более высокое напряжение, необходимое для воспламенения горючей смеси в цилиндрах и запуска двигателя.

Каждая свеча зажигания имеет собственную катушку. Последняя либо соединяется со свечой с помощью проводов, либо располагается над свечой зажигания. Для образования искры на электродах свечи требуется напряжение 15 000–20 000 В. При неисправности катушек могут возникать пропуски зажигания, которые приведут к увеличению расхода топлива.

Расположение

Сразу стоит отметить, что в Рено логан 1.6 и 1.4 замена осуществляется не совсем идентичным образом. Разница этих машин заключается только в месторасположении фильтрующего элемента. Еще один нюанс. Дело в том, что авто, где объем силового агрегата составляет 1.4 литра, выпускаются по сей день. Что касается Renault Logan с мотором 1,6, этот силовой агрегат перестали использовать еще в 2006 году.

Так где находится необходимый элемент? Если говорить про машины, появившиеся в продаже после 2006, тогда нужно искать его в топливном баке. Примечательно, что ставится он совместно с бензиновым насосом.

Если говорить про более ранние модели, здесь все немного проще. Фильтр находится в месте, где из бака выходят трубки, по которым движется горючее.

Где находится фильтр тонкой очистки, симптомы неисправности


Фильтр расположен под днищем в районе бензобакаСам топливный фильтр – достаточно сложная система. По сути обычный расходник, каких в Логане десятки, потому что при износе он принадлежит замене. Фильтр осуществляет тонкую очистку топлива, накапливая в себе песок, пыль, другие мелкие фракции и конденсат. Когда их становится слишком много, топливный модуль перестает создавать достаточное давление в системе. Фильтр тонкой очистки находится под днищем в районе бензобака. Его мы обнаружим без труда. Кроме того, в бензобаке есть и фильтр грубой очистки, сеточка, которая при необходимости меняется тоже, но для этого необходимо знать как снять топливный модуль и бензонасос на Логане. Забивается этот фильтр реже и к нему обращаются, как правило, в тех случаях, когда бензонасос перестает работать либо рпботает нестабильно.


Размеры фильтра тонкой очисткиО том, что топливный фильтр забит, мы догадаемся не только, просматривая сервисную книжку и оценивая пробег. Основные признаки изношенного фильтующего элемента — перебои в работе двигателя:

  • падение давления в топливной рампе;
  • бедная смесь;
  • появляются коды ошибок, связанные с бедной топливной смесью в камере сгорания;
  • тяжелый запуск, независимо от температуры воздуха;
  • высокий расход топлива;
  • провалы на высоких оборотах, дергания при разгоне;
  • нестабильные холостые обороты.

Интересное по теме: Замена воздушного фильтра Great Wall Safe

Топливный фильтр на Логан 1

Renault 6001546326

Первое поколение Рено Логан с бензиновыми двигателями 1.4 (K7J) и 1.6 (K7M, K4M) с завода имеет одинаковый топливный фильтр. До 2006 г. на данных комплектациях он установлен отдельно от насоса и других модулей. Расположен за правым задним колесом, под топливным баком, на выходе топливной магистрали. Доступ к данной запчасти свободный, и ее довольно легко найти и поменять, особенно при наличии смотровой ямы.

От производителя на Renault Logan 1 с бензиновыми двигателями ставится топливный фильтр под артикулом 6001546326. По факту это фильтр компании Bosch, модель 0450902161. Именно его и устанавливали на конвейере с завода. Такой же, оригинальный фильтр тонкой очистки топлива идет и под артикулом 7700845961. Но по факту в фирменной коробке от Рено с этим номером лежит фильтр компании MecaFiltre, модель ELE6015. Эта модель ниже качеством, чем Бош, и дешевле. Но в оригинальных коробках Renault их стоимость практически не отличается. Поэтому лучше искать все же запчасть с номером 6001546326, от производителя Bosch.

Размеры топливного фильтра для Renault Logan 1
Высота, мм Диаметр входного/выходного отверстия, мм Диаметр корпуса, мм
136 8 / 8 55,5

При замене фильтра топлива на первом Логане не меньшей популярностью пользуются и аналоги. В таблице указаны наиболее популярные, и зарекомендовавшие с хорошей стороны себя модели.

Производитель Артикул Цена, руб.
Mahle Original/Knecht KL416/1 600
Francecar FCR210130 170
MANN-FILTER WK 6002 550

После 2006 года основной топливный фильтр уже встроен в специальный модуль (вместе с насосом, датчиками, и фильтром-сеткой), который полностью погружается в бак, и отдельно не меняется. Артикул модуля – 6001547604. Этот фильтр практически не забивается (из-за того что перед ним есть грубая очистка), и его меняют как правило лишь тогда, когда насос перестает работать. Самый распространенный аналог, который устанавливают, это Klaxcar France 44005z. Цена – 3400 руб.

При замене основного фильтра тоже иногда меняют и сетку (фильтр грубой очистки), которая стоит на топливном насосе, погруженном в бак. Артикул – 6001546326. Но зачастую ее предпочитают просто промывать. Отдельно же данный фильтр-сетка, практически отсутствует в продаже, поэтому покупают ближайший подходящий аналог от компании Francecar — FCR210141. Цена – 120 руб.

Топливный фильтр на дизельный Логан I

Хотя первое поколение Логан с дизельными двигателями официально и не поставлялось в Россию, но все же, эта модель имеет некоторое распространение на территории СНГ. Топливные фильтры для Рено Логан 1.5 (K9K) дизель отличаются от бензинового автомобиля. Они представляют из себя цельнометаллический цилиндр, у которого впускные и выпускные патрубки находятся только с одной стороны, а с другой — датчик воды. Располагается он спереди, под капотом, за передним правым колесом. Для доступа к нему нужно вывернуть руль вправо, и снять переднюю часть подкрылка. Кроме того, они делятся на два вида, в зависимости от установленной топливной системы – Delphi или Mahle. Фильтры обоих систем отличаются конструкцией. Для фильтра системы Delphi предусмотрено 3 прямых патрубка, с отличающимися диаметрами (инфо в табл. ниже). Для Mahle – 2 патрубка, и оба одинаковы в толщине. Данные по размерам и артикулам ниже в таблице.

Параметры топливных фильтров для Logan 1 с дизельными двигателями
Артикул Топливная система Диаметр корпуса, мм Высота, мм Диаметр патрубков, мм
164000884R Delphi 88 210 8 / 10 / 10
8200619849 Mahle (без подсоединенного датчика уровня воды) 93 123 10 / 10
7701064241 Mahle (с датчиком воды)

164000884R

8200619849

Можно также установить один из аналогов.

Производитель Артикул Цена, руб.
Топливная система Delphi
Mahle Original/Knecht KL781 1800
Delphi HDF954 1800
Топливная система Mahle (без датчика уровня воды)
Mahle Original/Knecht KL404/16 1500
Delphi HDF581 1600
Топливная система Mahle (с датчиком воды)
Mahle Original/Knecht KL404/25 1600
Delphi HDF583 1700

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

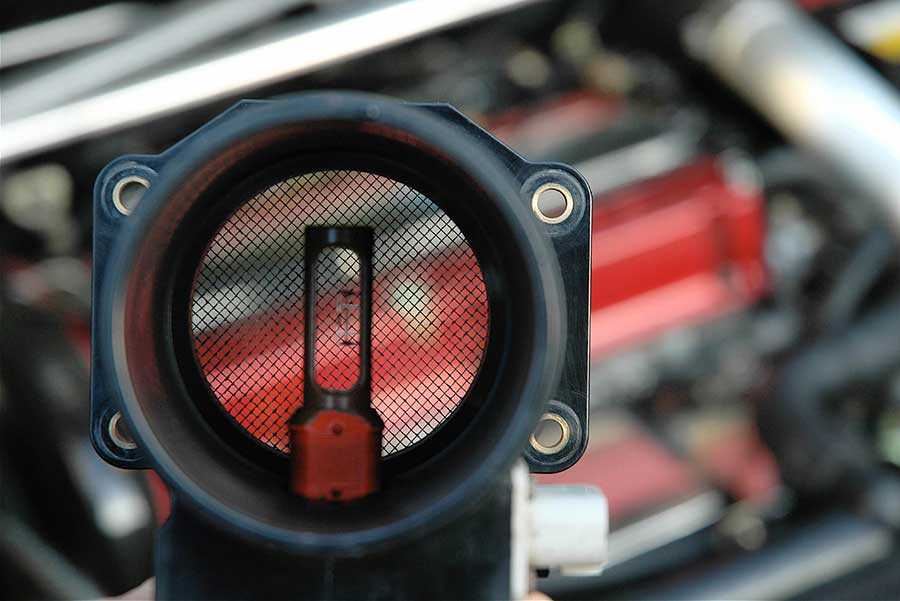

Датчик массового расхода воздуха признаки неисправности, причины, как проверить

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

  1. Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
  2. Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
  3. Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
  4. «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).

Признаки и причины преждевременного засорения

В процессе езды нередко проявляются симптомы загрязнения сетчатых элементов, по которым вы сами можете определить, когда надо менять топливный фильтр. Они выглядят так:

  • затруднен пуск двигателя «на холодную» — бензонасосу необходимо больше времени, чтобы поднять давление в системе;
  • при попытке динамичного разгона наблюдается «провал» — автомобиль медленно набирает скорость из-за банальной нехватки горючего;
  • то же явление возникает при движении с повышенной нагрузкой – в гору, с прицепом либо с максимальным количеством пассажиров;
  • после резкого отпускания педали акселератора мотор не переходит на холостые обороты и глохнет.

Причина подобного поведения авто – преждевременный засор. Неисправность возникает при постоянной езде по пыльным дорогам или заправок некачественным топливом.

Отдельный момент, касающийся сепараторов на дизелях: если в холодный период залить в бак летнюю солярку без присадок, сетка и влагоотделитель может покрыться пленкой парафина. В подобной ситуации топливный фильтр нужно менять без промедления.

Рекомендуем: Дроссельная заслонка Лансер: возможные поломки и алгоритм ремонта

Если игнорировать перечисленные выше симптомы или просто не установить новую расходную деталь вовремя, то грязь вместе с водой прорывается дальше, к силовому агрегату. Это чревато такими последствиями:

  1. На карбюраторных моторах инородные частицы забивают самые маленькие отверстия в топливном тракте. Это жиклер холостого хода и калиброванное отверстие экономайзера. Позже засоряются и главные топливные жиклеры. Признаки – повышенный расход бензина и нежелание двигателя работать на холостых оборотах.
  2. На инжекторных и дизельных моторах страдают форсунки. В клапане детали образуются отложения, вызывающие повышенный износ. Если не выполнить ультразвуковую или другую прочистку вовремя, форсунки станут протекать и плохо распылять топливовоздушную смесь в цилиндры. Симптомы – очень затрудненный пуск «на горячую» и высокий расход горючего.
  3. Попадание воды или конденсата в цилиндры дизеля чревато дорогостоящим ремонтом. Дело в том, что камеры сгорания этих двигателей малы, а давление в цилиндрах – высокое. Присутствие несжимаемой жидкости в камере может привести к гидроудару и трещинам в ГБЦ.

Если нужно менять фильтр из-за преждевременного загрязнения, проявившегося в нестабильной работе двигателя, то мусор наверняка попал в карбюратор или форсунки. В первом случае желательно продуть жиклер холостого хода (он выкручивается снаружи), а во втором посетить автосервис с целью промывки распылителей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
