Как поменять ремень генератора на renault logan

Когда пора менять ремень генератора Logan?


Следим за состояния ремня

Более точные цифры зависят от условий использования машины и ее характеристик. Потому иногда поломка может произойти раньше. О начале проблем будет утверждать свист при включении электроприборов .

При осмотре ремня генератора, надо проверить его на наличие любых повреждений. При разлохмачивании или расслоении на кромке привода навесного оборудования необходимо менять его немедленно. К признакам износа относятся трещины, расслоения. Если ничего не наблюдается, значит, дело в напряжении.

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.


Защита картера Шериф: каталог продукции, цена, где купить

Рубрика:

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

  • на поверхности образуются следы замасливания;
  • натяжение ремня нарушается;
  • натяжной ролик заклинивает;
  • клинит помпу;
  • на беговой части появляются трещины и разрывы;
  • следы разрушений видны на внешней стороне ремня;
  • торцевые части постепенно расслаиваются;
  • двигатель нехарактерно шумит;
  • автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Как самостоятельно сменить приводной ремень в рено логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

  • Набор гаечных ключей;
  • Набор головок;
  • Отвертка;
  • Новый ремень.

Техника безопасности:

  1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
  2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
  3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно

Пошаговая инструкция замены приводного ремня:

  1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
  2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
  3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
  4. Снять старый ремень вспомогательного агрегата.
  5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

  1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
  2. Демонтировать болт вместе с защитной крышкой генератора.
  3. Снять ролик.
  4. Аналогичными действиями снять натяжной ролик.
  5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
  6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

  1. Снять грязезащитную крышку силового агрегата.
  2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
  3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
  4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
  5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
  6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

  1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
  2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
  3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
  4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Что такое натяжной ролик ГРМ?

Ролик ГРМ натяжителя (натяжной ролик, натяжное устройство) — вспомогательный компонент ременного привода ГРМ, обеспечивающий необходимое для нормальной работы привода натяжение ремня. Дополнительно данное устройство может выполнять функции обводного ролика.

Ременной привод газораспределительного механизма чувствителен к силе натяжения ремня. Чрезмерное натяжение приводит к интенсивному износу деталей ГРМ — подшипников шкивов (водяного насоса, генератора, натяжителя и т.д.), самого ремня и прочих. Кроме того, тугой ремень быстрее вытягивается, его срок службы сокращается. Слишком слабый натяг чреват более серьезными проблемами — проскальзыванием ремня по зубчатым шкивам газораспределительных валов, что приводит к нарушению фаз газораспределения и ухудшению работы всего двигателя.

Поэтому в привод ГРМ вводится натяжное устройство в виде роликов той или иной конструкции, которые в процессе эксплуатации двигателя поддерживают оптимальный натяг ремня.

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак Причина
Мелкие трещины на ребрах, расположенные поперек. Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка крупных и маленьких кусочков каучукового материала. Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними. Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня. Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня. Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин. Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей. На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра. Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности. Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв. Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

  • В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
  • Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
  • Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
  • Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем правое колесо.

2. Снимаем пластиковый кожух для доступа к ремню генератора. Далее снимаем ремень генератора. Эту операцию мы показывали ранее.

3. Откручиваем шкив коленчатого вала. Болт под головку на восемнадцать. Лучше всего откручивать болт пневмогайковертом, тогда нет проблем с фиксацией коленчатого вала. Если пневмогайковерта нет, тогда можно мощной плоской отверткой застопорить маховик, и открутить болт. Лучше это делать с помощником.

После откручивания болта, снимаем шкив.

4. Теперь нам нужно подпереть снизу двигатель для того чтобы открутить правую опору двигателя. Берем мощную опору и подставляем под сливную пробку. В защите картера есть вырез и снимать ее ненужно.

Подставляем опору и опускаем домкрат.

5. Откручиваем пять болтов крепления правой опоры двигателя.

6. Отводим в сторону шланг идущий от абсорбера к впускному коллектору и провод.

Шланг и провод на защелках. Там все элементарно.

7. После того как отвели шланг и провод, снимаем опору двигателя.

8. Дальше нам нужно демонтировать кожухи ремня ГРМ на нашем Логане. Демонтируем с начало нижний пластиковый кожух. Откручиваем три болта крепления головкой на восемь и снимаем.

Болты еще могут быть под головку на десять в зависимости от года.

Кожух выводим через низ.

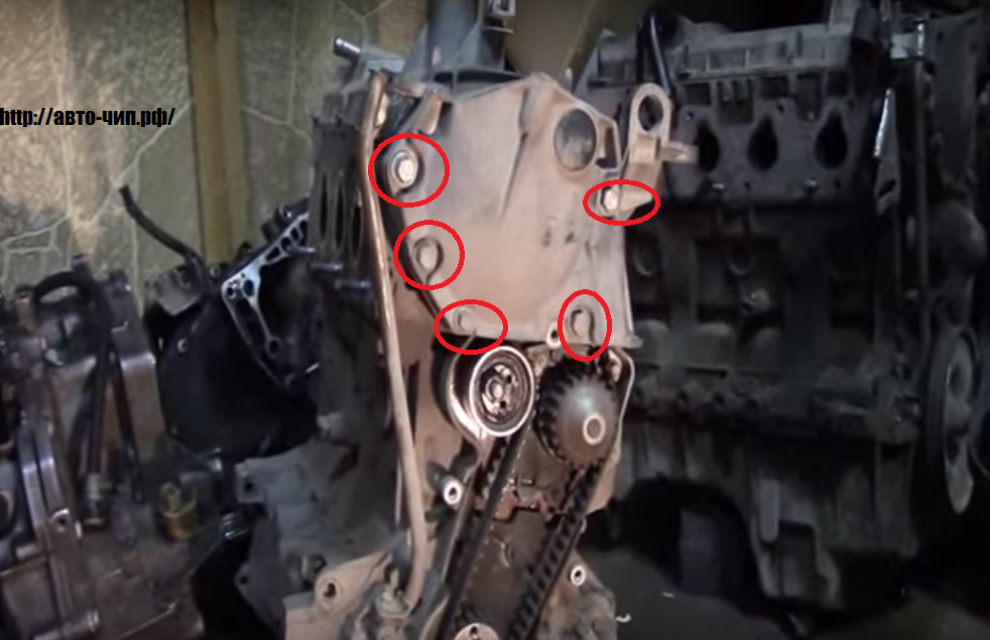

9. Откручиваем пять болтов крепления верхнего металлического кожуха.

Четыре болта под головку на тринадцать, один на десять. Если машина до 2008 года выпуска, то болты будут под головку на шестнадцать.

Болты которые отмечены ниже сидят на герметике по заводу из-за того что там проходят масляные каналы. Эти болты будут трудно откручиваться. Так же не забудьте при обратной сборке смазать эти болты герметиком.

Отмечены болты которые нужно садить на герметик

10. После откручивания болтов снимаем верхний кожух.

11. Теперь нам нужно выставить шкивы по меткам. Для этого нужно совместить стрелочку на шестерне распредвала с буквой D (логотип Dacia) на клапанной крышке.

Чтобы прокрутить двигатель и совместить метки можно использовать болт который крепит шкив коленчатого вала. Одеваем на болт большую гайку и накручиваем его до упора. Далее прокручиваем по часовой стрелке до совмещения меток.

Гайка на болт нужна для того чтобы она уперлась в шестеренку коленчатого вала.

12. Откручиваем гайку крепления натяжного ролика головкой на шестнадцать. После откручивания гайки снимаем ремень ГРМ и ролик.

13. Перед установкой ремня ГРМ и ролика на Рено Логан промываем и очищаем все что закроется кожухами.

14. Одеваем ролик и наживляем гайку.

15. Начинаем устанавливать ремень с шестеренки коленчатого вала. Одеваем ремень на шестеренку КВ совмещая метки на шестеренке и на ремне.

Отмечена метка на шестеренке КВ и ремне

Одеваем ремень на помпу, распредвал и на ролик. Смотрите чтобы метка на шестеренке распредвала совместилась с меткой на ремне.

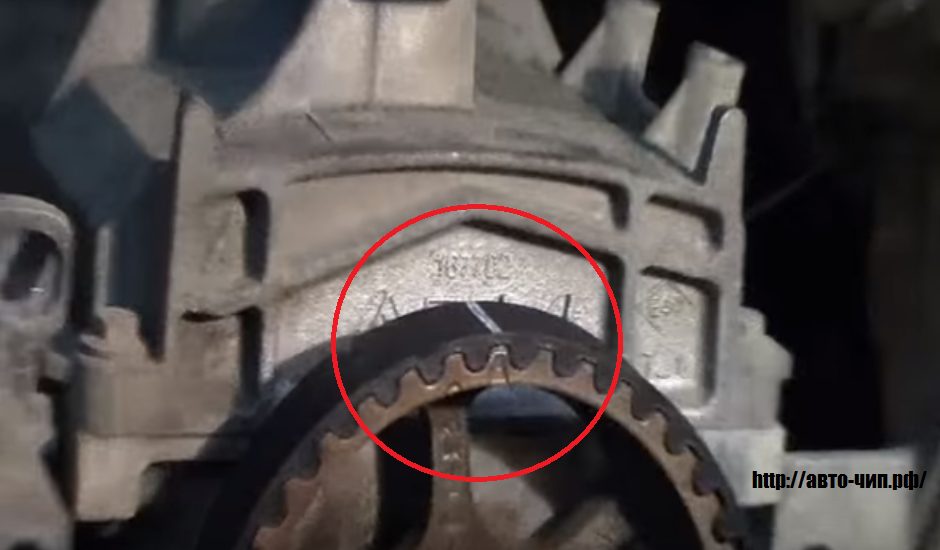

Метка на шестеренке РВ и ремне

Для определения того какая метка на ремне ГРМ идет на шестерню КВ и какая на шестерню РВ нужно посмотреть где надписи на ремне. Там где нарисованы стрелки направления работы и надписи о производителе значит это верх ремня, и ближайшая метка идет на шестерню РВ.

16. После установки у ремня ГРМ есть слабина, ее нужно убрать повернув немного шестерню РВ против часовой стрелки.

17. Теперь нам нужно создать правильное натяжение ремня ГРМ на Рено Логан. Силу натяжения ремня специалисты устанавливают из опыта, но если вы новичок, то установите ролик как на фото ниже. Это будет оптимальная натяжка ремня.

Вставляем вилку в ролик и отводим его вверх для придания ремню ГРМ натяжки. Как только создали требуемое натяжение ремню, другой рукой затягиваем гайку крепежа ролика.

На фото видно как должен стоять ролик при нормальном натяжении ремня

18. Производим обратную сборку и не забываем посадить на верхнем кожухе два болта на герметик.

Новичку потребуется около двух часов для выполнения работы. Вопросы задавайте в комментарии с радостью помогу вам сэкономить копейку на сервисе.

При необходимости замены натяжного устройства (например, при поломке пружины):

Головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства и снимаем его в сборе с роликом.

Автоматическое натяжное устройство. Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше). При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода

Внимание! Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой

Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю, а внутренний ручей шкивов оставался свободным. После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор из отверстия кронштейна ролика и углубления в корпусе натяжного устройства. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы добиться правильного положения ремня.

Замена ГРМ Рено 1 К4М своими руками

Причиной быстрого обрыва ремня может стать не только истекший срок замены, но также и установка низкокачественного дешевого контрафакта, которые в принципе долго не живут. Мы рекомендуем устанавливать только оригинал или марки, одобренные производителем.

Артикул оригинала – 7701474359 или 130C13191R.

Предварительно подготовить:

  • набор различных ключей, шестигранников и отверток;
  • фиксатор коленвала (mot-1489) и распредвалов (mot-1469);
  • ненужные тряпки;
  • ВД-шка;
  • пара домкратов;
  • комплект ГРМ;
  • обводной и натяжной ролики.

Порядок проведения работ:

  • Переднее правое колесо необходимо поддомкратить, вывесить и снять.
  • Снять защиту поддона и подкрылок.

Снять приводной ремень допоборудования, отжав натяжитель.

  • Теперь необходимо поддомкратить и слегка вывесить мотор.
  • Снять крепежи опоры мотора (она же крышка) около газораспределительного механизма.

Убрать 2 шт. пластиковых заглушек распредвалов с торца головки блока (со стороны коробки переключения передач).

  • Далее нужно найти проем в корпусе сцепления в нижней части двигателя, чтобы обеспечить подход к венцу маховика.
  • Просунуть в отверстие силовую отвертку и заклинить коленвал, затем снять крепление, удерживающее приводной шкив допоборудования (в данный момент необходимо помощь второго человека, так как в одиночку удерживать вал и снимать болт невозможно).
  • Провернуть коленвал до того момента, когда пазы распределительных валов около коробки передач (там ранее были сняты заглушки) не выстроятся горизонтально по прямой. Прямая должна быть расположена под уровнем оси валов. Более подробно процедура описана ниже.

Чтобы добиться вращения коленчатого вала, необходимо:

  • выставить 5-ую передачу;
  • выкрутить свечи зажигания;
  • проворачивать ступицу за тормозной диск;
  • когда пазы встанут по прямой, а паз приводной шестерни коленвала будет направлен наверх, необходимо во все пазы поставить фиксатор типа mod-1469 (это пластина в форме буквы П толщиной 5 мм).

При условии, что все ранее описанные действия были выполнены правильно, фиксатор легко войдет в пазы.

Следующий фиксатор типа mod-1489 используется для крепления коленвала. Его ставят в проем, находящийся около щупа замера уровня масла. Перед установкой нужно из отверстия выкрутить заглушку.

  • После фиксации валов вновь приподнять силовой агрегат домкратом.
  • Снять болты с нижней и средней крышек привода ГРМ.

Внимание! Из-за того, что все болты имеют разный размер, обязательно нужно отметить, где какой из них стоял

Ослабить ролик натяжителя, после чего демонтировать ремень ГРМ.
Полностью снять ролики для замены (натяжной ролик устанавливается сразу, а обводной после монтажа ремня).
При установке нового ремня обратите внимание на метки – стрелки указывают направление движения.
При помощи ролика натянуть ремень, а затем проверить правильность установки.

Как проверить правильность установки ремня:

Убрать 2 фиксатора, после чего провернуть коленвал на четыре полных оборота.
Вновь оценить натяжение ремня ГРМ и особенно обратить внимание на пазы валов – правильно выставленные элементы будут стоять также в одну линию, а mod-1469 без затруднений будет устанавливаться в гнездо.
Если условия соблюдены, вы можете установить на место оставшиеся детали. Если есть несовпадение, необходимо переустановить валы, затем ремень, а после снова сделать проверку.

Сборка осуществляется в обратной последовательности – на место ставятся крышки привода, заглушки, опора мотора

Сборка осуществляется в обратной последовательности – на место ставятся крышки привода, заглушки, опора мотора.

По указанной инструкции можно провести самостоятельную замену ремня ГРМ Рено Меган 1 на бензиновом и дизельном двигателях. Инструкция предусматривает установку ремня на автомобиль с двумя распределительными валами. Если вал только один, то установка проводится еще проще – в ней вообще не участвуют фиксаторы.

Типы, конструкция и принцип работы натяжных роликов

Конструктивно все натяжители ремня ГРМ сочетают в себе два элемента:

Ролик — пластиковый или металлический шкив с гладкой поверхностью, установленный на одно- или двухрядном радиальном шарикоподшипнике. Ролик упирается в тыльную сторону ремня, и во время работы двигателя свободно вращается под действием бегущего по нему ремня. Ролики могут быть гладкими или иметь бурт (бурты) для предотвращения смещения ремня.

В приводах ГРМ применяется один или два натяжных ролика в зависимости от длины и конфигурации ремня. Ролики могут иметь общее или индивидуальные натяжные устройства.

Натяжное устройство — механизм, обеспечивающий такое позиционирование ролика, при котором достигается необходимое натяжение ремня. Натяжные устройства бывают двух типов:

  • С ручной установкой силы натяжения ремня;
  • С автоматической установкой силы натяжения ремня.

Замена ремня ГРМ Рено Логан 8 кл

 Аналогично замена ремня ГРМ производится на Рено 1,4-1,6 8V (K7J, K7M) до 2010 г.в. Логан, . Так же полезным будет статья (лампы устанавливаемые на Рено Логан)

1 Поддомкрачиваем машину, откручиваем переднее правое колесо, затем снимаем правый локер арт.8200410008 (он крепится на трех  разных клипсах). Далее нам необходимо открутить шкив вспомогательных агрегатов, он крепится болтом на 18. Но для этого его необходимо заблокировать. Вам нужно поставить пятую передачу и нажать на тормоз. Этот способ самый быстрый и легкий.

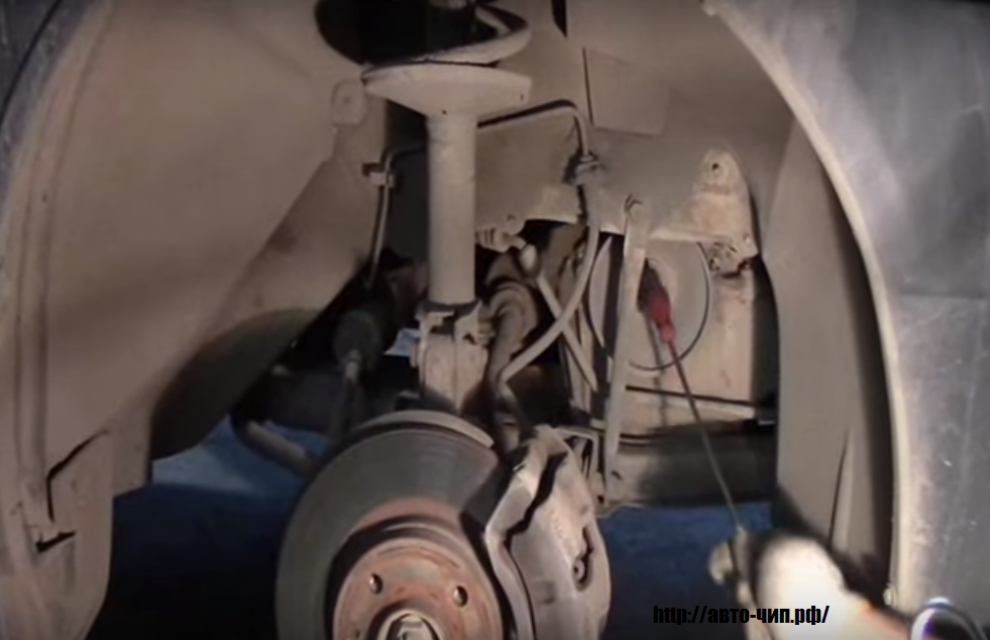

снятие шкива рено логан

2 Нам необходимо подпереть двигатель для того чтобы снять правую подушку. Это можно сделать при помощи домкрата, либо вставить между подрамником у мотором кусок дощечки.

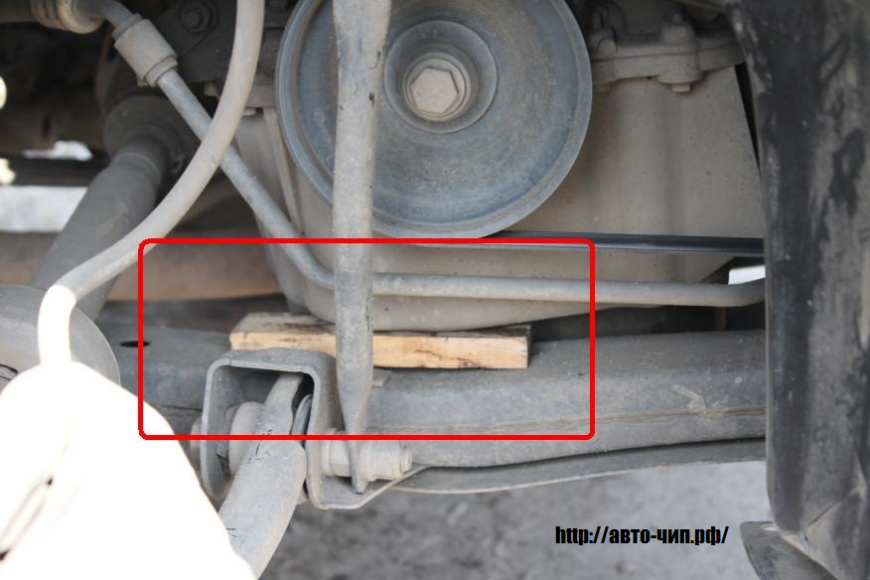

Фиксируем двигатель Рено Логан

3 Откручиваем подушку двигателя. Нам необходимо открутить шесть болтов головкой на 16. Сняв подушку, обязательно проверьте ее на целостность.

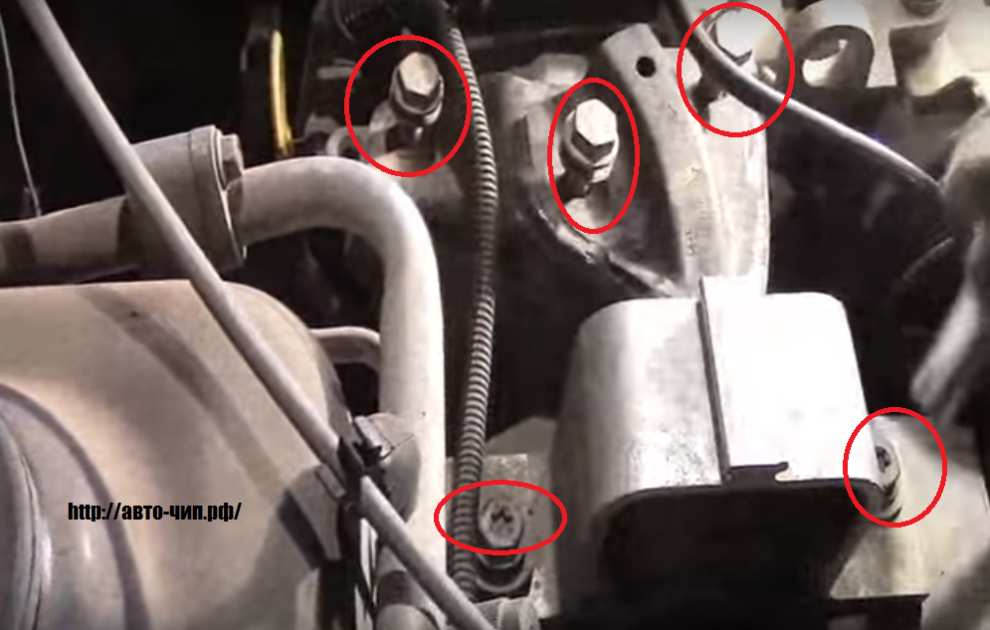

Снятие подушки двигателя

4 Далее откручиваем головкой на 10(в зависимости от года авто, болты могут быть на 8) три болта которые держат пластиковый кожух ГРМ,  так как он находится поверх основного кожуха.

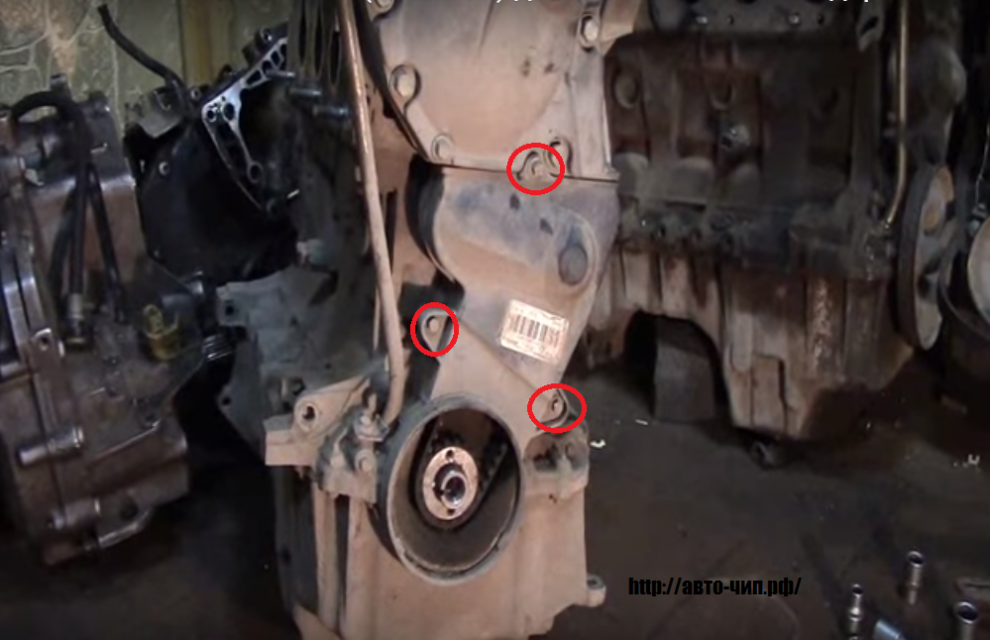

снятие пластикового кожуха грм

5 Так же снимаем верхний, металлический кожух откручивая пять болтов.

снятие верхнего кожуха грм

6 Выставляем метки. Необходимо поставить метку распредвала на значок Dacia, который набит на головке.

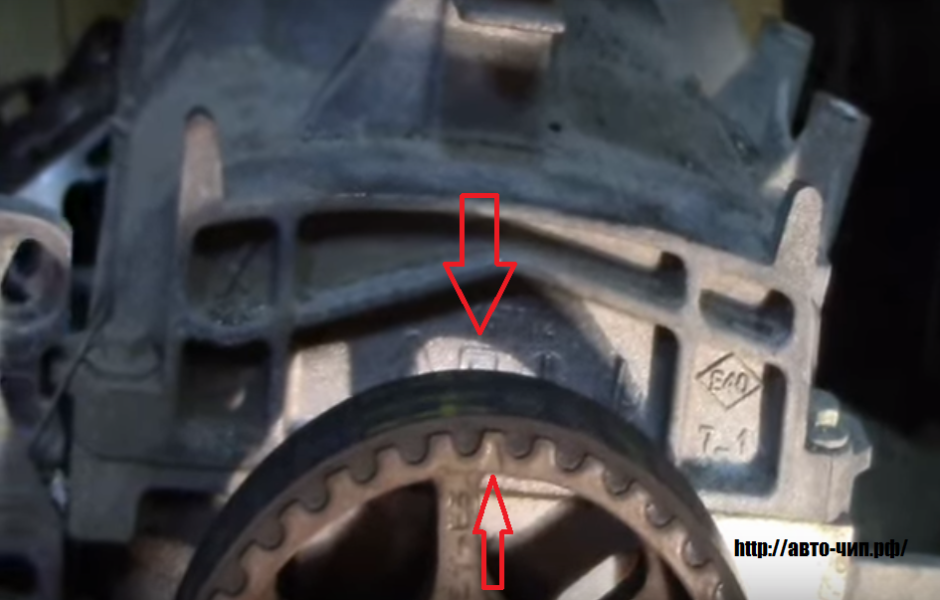

метки распредвала рено логан

7 После, как вы выставили метки распредвала, ставите метку на коленвала.

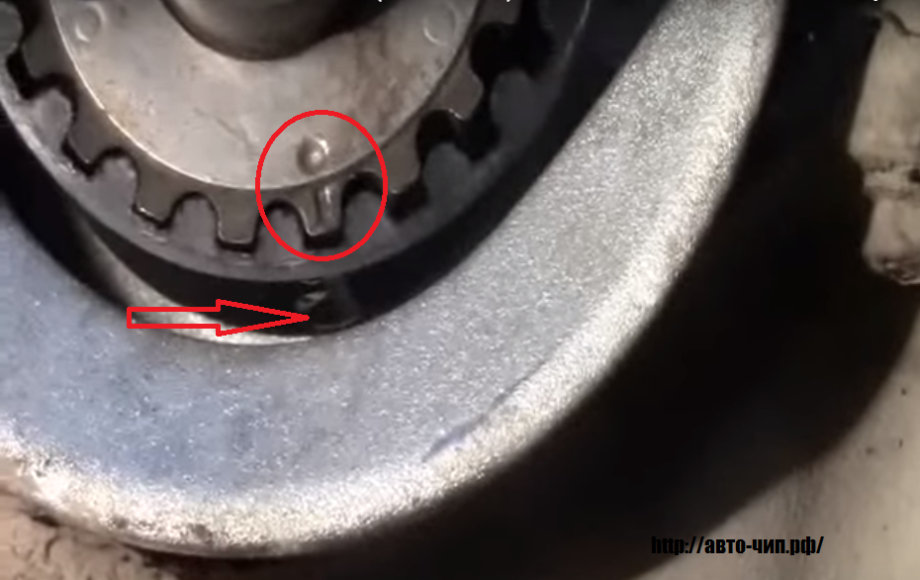

Нижняя метка рено логан

8 Откручиваем натяжной ролик головкой на 16 и снимаем старый ремень.

Внимание
Внимание, после того, как сняли старый ремень нельзя вращать коленвал и распредвал во избежание нарушения меток и в дальнейшем загиба клапанов. Так же перед установкой нового ремня обязательно обратите внимание на направления вращения ремня.. 9 Для удобства производите установку нового ремня с нижней шестерни

На ремне есть метки нижняя и верхняя. Для определения на нем есть подсказки в виде направления. Обязательно совместите метку шестерни коленвала с меткой на ремне.

9 Для удобства производите установку нового ремня с нижней шестерни. На ремне есть метки нижняя и верхняя. Для определения на нем есть подсказки в виде направления. Обязательно совместите метку шестерни коленвала с меткой на ремне.

метки нового ремень

10 Затем одеваем ремень на водяной насос и на верхнюю шестерню. Так же сверяем, чтоб метки совпали.

Верхняя метка нового ремень

11 После установки ремня еще раз проверьте все метки и произведите его натяжку. Натяжку ролика необходимо делать против часовой стрелки.

Теперь, когда инструментом мы запаслись, начнем

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку. За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала. Поворачиваем коленвал по часовой стрелки до упора в фиксатор.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место. Равномерно обтягивая болты по кругу.

Комплект ГРМ (оригинал).

Перед установкой еще раз все проверяем. Все фиксаторы на месте, коленвал упирается в свой фиксатор и паз на нем смотрит вверх и немного влево.

Если все так приступаем к установке нового ремня ГРМ. Здесь мы немного отойдем от инструкции для собственного удобства. Сначала ставим натяжной ролик так что бы выступ с обратной стороны попал в паз на помпе (смотри фото выше). Гайку не затягиваем. Затем одеваем ремень на звездочки распределительных валов внатяжку и фиксируем его пластиковыми хомутами. Не забываем про направление вращения.

Надеваем его на натяжной ролик, звездочку коленвала и помпу. Ставим на место обводной ролик, не забываем про шайбу, его затягиваем.

С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем. Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.

Затягиваем гайку натяжного ролика. Ставим нижнею пластиковую крышку ремня ГРМ и шкив коленвала. Так же как мы откручивали болт коленвала, так и закручиваем. Только отвертка теперь выше суппорта. Вынимаем фиксаторы. Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике. Если все гуд, собираем все что сняли в порядке обратном снятию.

Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Можно забыть о данной процедуре еще на 115 000 км. Не забываем периодически контролировать состояние ремня и его натяжение хотя бы раз в 20 000.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
