Как заменить сальник лобовой крышки рено логан 1,4

Что собой представляет сальник коленвала, какую функцию выполняет

Для обладателей Рене Логан протечки сальника становятся серьезной проблемой, которую необходимо вовремя диагностировать. Сальники коленвала расположены с передней и задней стороны блока. Обычно замена заднего сальника коленвала Рено Логан необходима реже, чем переднего. Это связано с особенностями эксплуатации этих элементов.

Основная функция этих элементов — сохранение герметичности соединений коленчатого вала в местах крепления с входными узлами. Это позволяет сохранить смазочные материалы, обеспечивающие беспроблемную работу двигателя. Нарушение целостности этих элементов чревато нехваткой смазки и преждевременным износом трущихся деталей.

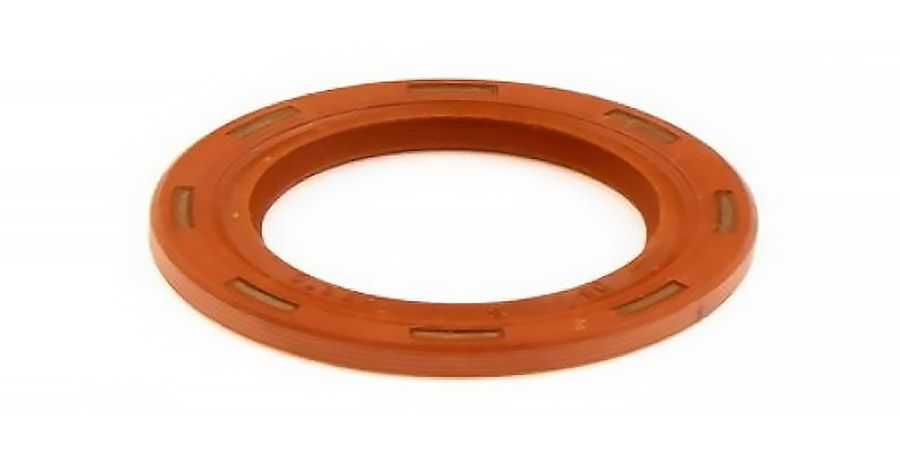

Внешне сальник выглядит как уплотнительное кольцо из плотной резины. Передний сальник намного меньше в диаметре, чем задний. По внутреннему краю кольца видны специальные риски для сгона масла. Установку подобных деталей необходимо проводить с учетом указанного направления вращения вала. Неправильный монтаж — одна из частых причин выхода из строя этой детали.

Когда нужна замена неисправной шаровой на Рено Логан и видео осмотра ходовой автомобиля

Решение о смене неисправной детали принимается в трех случаях:

Окончание эксплуатационного срока детали. Водители, которые много передвигаются не только по автотрассе, но и по пересеченной местности, предпочитают менять узел через каждые 50 000 км пробега. Известны некоторые случаи, когда изделие работало без поломок 80-100 тысяч км.
Поврежденный пыльник, через который на шарнир попадают влага и грязь.
Появление постороннего звука при езде по грунтовке также может быть признаком износа детали.

Как самостоятельно проверить ШО в гаражных условиях?

Нужна ли замена шаровой опоры на Рено Логан и видео по ремонтному процессу – такой вопрос не всем автомобилистам ясен. Во многом разобраться поможет видеоматериал по осмотру ходовой части машины, где представлены приемы обследования элементов подвески. На основании этого можно составить небольшую инструкцию для автолюбителей, решивших самостоятельно проверить технические узлы на предмет поломок:

Осмотреть состояние пыльников, если обнаружатся трещины или надрывы, то это уже служит основание для смены, если не опоры, то защитного кожуха точно.
Установить автомобиль на ручной тормоз и попросить помощника покачать колесо в вертикальной плоскости. В это время владелец должен исследовать рабочий узел на наличие люфта.
В местах фиксации рычагов осмотреть состояние резиновых втулок и сайлентблоков.
Проинспектировать втулки стабилизатора в месте, где производится его крепление к рычагам подвески и подрамнику.

Автомобилистам, которые производили замену рулевых наконечников на Renault Logan такой способ проверки состояния ходовой части уже знаком. Периодический осмотр следует делать при любом удобном случае. Для удобства проверку желательно производить на специальном подъемнике или на смотровой яме.

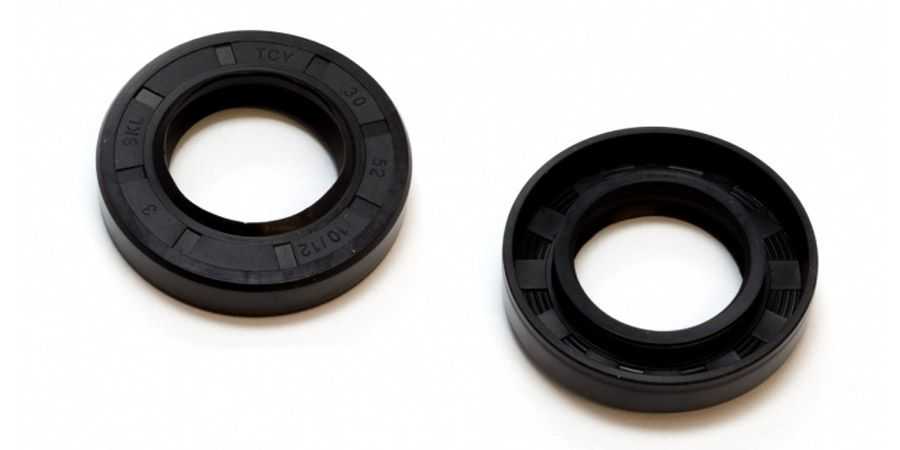

Какой сальник выбрать: оригинал и аналоги

Лучше всего использовать оригинальные запчасти, предназначенные для данной модели авто. Маркировка детали — ELRING 546941. Если выбор невелик, можно приспособить для этих целей отечественную продукцию. Выбирать стоит уплотнитель с характерным красно-коричневым цветом, изготовленные из фторкаучука. Так можно надолго уберечься от повтора протечек, хотя и стоимость подобных изделий обычно выше среднего.

Некоторые мастера советуют проточить пазы крепления под больший размер отечественных сальников. Подобные манипуляции себя не оправдывают, лучше использовать дополнительное уплотнительное кольцо, либо потратиться на оригинальную продукцию.

Необходимые инструменты для замены

Предварительная подготовка включает выбор необходимых инструментов. Обычно срок службы сальников — от трех лет, либо через каждые 100 – 150 тыс.км пробега. Необходимость замены может возникнуть и раньше, к чему необходимо подготовиться заранее.

Что понадобиться:

Удлиненный вороток для откручивания болта шкива.
Ключ — трещотку и набор торцевых головок.
Бензин для очистки смазочных материалов.
Ветошь и кисточка для очистки загрязнений.
Отвертка с плоским краем.
Съемник шестерни коленчатого вала.
Молоток и оправка для забивания сальника.

Вспомогательный инструмент обычно найдется в гараже любого автолюбителя. Это домкраты и опоры для поддержки узлов, емкость для слива масла, необходимый набор ключей и отверток. Работы легче проводить с помощником. Весь процесс занимает немного времени, но следует учитывать, что при сильной протечке могут пострадать и другие узлы механизма. В крайних случаях замену выполняют на СТО.

Описание процесса замены сальника коленвала Renault Logan

Самостоятельная замена сальника Renault Logan не требует профессионального знания устройства авто. Необходимо предварительно подготовить весь инвентарь, купить запасной уплотнитель. В зависимости от того, какой именно сальник вышел из строя (передний или задний), проводят необходимые работы.

Как заменить передний сальник:

Демонтаж правого колеса и защиты подкрылка.
Под картер мотора выставить дополнительный упор.
Хорошо очистить загрязнения шкива.
Демонтаж верхней опоры с креплением.
Подкрутить устройство для натяжения и снять ремень шкива.
Скрутить центральный болт и снять шкив.
Установка фиксаторов коленвала.
Выставление отметок на шестерне.
Демонтаж шестерни коленвала.
Снятие переднего сальника.
Обработка посадочного места, установка новой детали.
Последовательный монтаж снятых элементов.
Шестерни выставляются по ранее поставленным отметкам.
Проверка работоспособности авто.

Во избежание течи масла, перед снятием уплотнителя необходимо поставить под него емкость.

Задний сальник на Рено Логан выходит из строя реже, но необходимость замены может возникнуть после физического износа детали, либо механическом повреждении.

Как выполняются работы:

Поднять авто на домкратах.
Снять провода АКБ.
Открутить фиксирующий болт кулисы КПП.
Открутить фиксирующий болт рабочего цилиндра сцепления.
Открутить фиксирующие болты коробки.
Демонтаж колес.
Слив масла из трансмиссии.
Демонтаж приводов трансмиссии.
Подпереть мотор.
Демонтаж опорных частей КПП.
Демонтаж шестерни заднего шкива.
Очистка посадочных места и загрязнений мотора.
Замена сальника.
Последовательная сборка снятых узлов.

Замена заднего сальника — трудоемкий процесс. Он расположен в труднодоступном месте, поэтому без необходимых знаний в устройстве авто и инструмента здесь не обойтись.

Протечка масла в машине часто вызвана износом или повреждениями сальника коленвала. Исключив возможные неисправности масляного фильтра, необходимо подготовиться к замене этой детали. Возможные причины и «симптомы» подобной неисправности, а также алгоритм выполнения замены переднего и заднего сальника для Рене Логан рассмотрены в нашем обзоре.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Renault Logan снять замена ремонт Замена заднего сальника коленчатого вала Рено Логан

Renault Logan > Ремонт автомобиля > Двигатель > Замена заднего сальника коленчатого вала Рено Логан

Замену заднего сальника коленчатого вала проводим при большом расходе моторного масла и наличии следов его течи по разъему поддона картера двигателя с картером сцепления. Снимаем коробку передач (см. «Снятие и установка коробки передач»), кожух и ведомый диск сцепления (см. «Снятие деталей сцепления»).

Маркером помечаем положение маховика относительно коленчатого вала.
Вворачиваем в резьбовое отверстие блока цилиндров болт крепления коробки передач и стопорим маховик от проворачивания силовой шлицевой отверткой (или монтажной лопаткой), вставив ее между зубьями маховика и оперевшись на болт.
Головкой «на 17» отворачиваем семь болтов крепления маховика…
…и снимаем маховик.
Поддев шлицевой отверткой сальник… …извлекаем его из посадочного гнезда.

Наносим на рабочую кромку нового сальника тонкий слой моторного масла. Надевая сальник на фланец коленчатого вала, тонкой шлицевой отверткой аккуратно заправляем рабочую кромку сальника на фланец.

Используя старый сальник как оправку, запрессовываем новый сальник. Маховик устанавливаем по ранее нанесенным меткам. Перед заворачиванием болтов крепления маховика наносим на их резьбовую часть фиксирующий герметик. Заворачиваем и равномерно затягиваем болты предписанным моментом.

Дальнейшую сборку проводим в обратной последовательности.

Необходимые инструменты для замены

Что понадобиться:

Удлиненный вороток для откручивания болта шкива.
Ключ — трещотку и набор торцевых головок.
Бензин для очистки смазочных материалов.
Ветошь и кисточка для очистки загрязнений.
Отвертка с плоским краем.
Съемник шестерни коленчатого вала.
Молоток и оправка для забивания сальника.

Как заменить передний сальник:

Демонтаж правого колеса и защиты подкрылка.
Под картер мотора выставить дополнительный упор.
Хорошо очистить загрязнения шкива.
Демонтаж верхней опоры с креплением.
Подкрутить устройство для натяжения и снять ремень шкива.
Скрутить центральный болт и снять шкив.
Установка фиксаторов коленвала.
Выставление отметок на шестерне.
Демонтаж шестерни коленвала.
Снятие переднего сальника.
Обработка посадочного места, установка новой детали.
Последовательный монтаж снятых элементов.
Шестерни выставляются по ранее поставленным отметкам.
Проверка работоспособности авто.

Во избежание течи масла, перед снятием уплотнителя необходимо поставить под него емкость.

Как выполняются работы:

Поднять авто на домкратах.
Снять провода АКБ.
Открутить фиксирующий болт кулисы КПП.
Открутить фиксирующий болт рабочего цилиндра сцепления.
Открутить фиксирующие болты коробки.
Демонтаж колес.
Слив масла из трансмиссии.
Демонтаж приводов трансмиссии.
Подпереть мотор.
Демонтаж опорных частей КПП.
Демонтаж шестерни заднего шкива.
Очистка посадочных места и загрязнений мотора.
Замена сальника.
Последовательная сборка снятых узлов.

Симптомы неисправности сальника привода Renault Logan

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя — когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100-120 тыс. километров.Основная причина — износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из-за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.

Причины износа сальника

Замена сальника коленвала Логан обусловлена рядом причин, повлекших за собой протечки. Подобные проблемы могут появиться и у совершенно новой машины, если речь идет о заводском браке этого узла. Кроме того, использование некачественной резины для уплотнения также не обеспечит должной герметизации. Для изготовления сальников требуется уплотнитель из фторкаучуковой резины с маркировкой FPM. Обычный каучук быстро прогорит, а в условиях отрицательных температур — потрескается.

Основные причины протечек:

Трещины на уплотнительных прокладках.
Механические повреждения детали.
Частый перегрев двигателя.
Превышено давление в кратере.
Физический износ детали.
Неправильная установка.
Длительные простои в использовании авто.
Брак сальника.

Повреждения сальника также могут быть вызваны проблемой в работе мотора, поэтому при выполнении работ по замене изношенной детали нелишним будет проверить и состояние двигателя. Подобные проблемы характерны не только для авто отечественной сборки, но и для импортной продукции. При обнаружении протечек обязательно необходимо заменить неисправный уплотнитель.

Процесс замены сальника на ВАЗе

Для замены придется попотеть, так как нужная деталь скрыта за механизмом сцепления. И именно у такого знаменитого аппарата как ВАЗ 2107 данный нюанс наблюдается ярче всего. Для проведения данного мероприятия лучше попросить кого-нибудь помочь. Серьезно, справиться одному можно, но нервов вы потратите больше, чем можете себе представить. Лучше, если помощник будет иметь опыт подобных работ.

Начинаем откручивать маховик

Первым делом откручивают маховик двигателя и снимают сцепление. Задний сальник находится в корпусе, закрепленном на болтах. Их восемь штук. Открутите болты — корпус будет в руках. Сальник можно извлечь, а вместо него запрессовать в корпус новую деталь.

Размер заднего сальника коленвала довольно крупный, а форма простая, поэтому при запрессовке и выпрессовке проблем возникнуть не должно.

Замена на примере Рено Логан

На примере автомобиля «Рено Логан» посмотрим, как менять задний сальник. Первым делом снимается механизм трансмиссии или коробки передач. Автомобиль вывешивают подъемником. Далее следует снять аккумулятор. Затем откручивают болт, удерживающий кулису коробки передач. После этого выворачивают болт, удерживающий цилиндр сцепления. Затем демонтируют все болты, удерживающие КПП.

Далее снимают колеса, отворачивают гайки ШРУСа, разъединяют шаровые опоры с поворотными кулаками, сливают масло из КПП и демонтируют полуоси. Под поддон двигателя ставят подпорку и снимают верхние опоры трансмиссии, а затем и весь корпус КПП.

Да, чтобы заменить сальник нужно разобрать пол машины. Но, увы, иначе никак не справиться.

Маховик демонтирован

Снимают маховик, корзину и ведомый диск. При этом необходимо запомнить положение маховика относительно коленчатого вала. После этого выкручивают болты маховика и извлекают задний сальник коленвала «Рено Логан». Сальник меняют на новый в обратном порядке. На этом процедура полностью завершена. После удачной замены можно собирать все обратно.

Задний привод

Все вышеописанные инструкции актуальны для переднеприводных моделей авто. Что касается заднеприводных, то здесь снимают не только КПП. Первым делом нужно снять карданный вал, затем рабочий цилиндр сцепления. Далее отворачивают болты, удерживающие КПП. Также отворачивают кулису. После этого коробку можно смело снимать и менять задний сальник коленвала «Форда» или других автомобилей на заднем приводе.

Внимание! Сальники производят из материалов разной степени плотности. Это делается для того, чтобы они подбирались по типу масла

Если установить сальники для минеральных масел, а в моторе будет залита синтетика, то уплотнители могут раствориться.

Монтаж сальника (примеряем на коленвал)

Перед монтажом сальник примеряют на коленвал. Поверхности корпуса уплотнителя и коленчатый вал смазывают маслом. После установки проверяют состояние. Если утечки не наблюдается, то все получилось удачно. Также специалисты советуют менять оба сальника двигателя сразу – и задний, и передний.

Вот как осуществляется процесс замены уплотнителей коленчатого вала. На переднеприводных авто эта задача выполнима даже новичками. Что касается заднего привода с продольным расположением мотора, то процедура требует огромных затрат и времени. Цена замены сальников коленвала на СТО доступна (от двух тысяч рублей), поэтому можно доверить машину специалистам.

Процесс замены сальника лобовой крышки на Рено Логан 1,4

Теперь будет подробно описан процесс работ для замены неисправной детали.

Снятие ремня вспомогательного оборудования:

Произвести демонтаж правого колеса и брызговика.

Для автомобиля с гидроусилителем и кондиционером нужно надеть ключ на 13 на болт натяжного ролика и надавливая на него совместить отверстия в кронштейне ролика и корпусе устройства, уставить в них шестигранник на 6мм или болт такого диаметра, после чего снять ремень.

Если автомобиль без кондиционера, то для снятия ремня необходимо ослабить регулировочный болт кронштейна натяжного ролика, ослабить 2 болта крепящих кронштейн и снять ремень.

Для ДВС без гидроусилителя снятие ремня производится путем ослабления крепления генератора.

Снятие ремня ГРМ. Вся система представляет собой сам ремень, натяжной ролик, 3 зубчатых шестерни:

Для замены необходимо снять картерную защиту. Под поддон подставить упор или слегка поддомкратить его, подложив под поддон деревянный брусок.

Демонтировать правую верхнюю подушку двигателя, открутив 5 болтов ключом на 16.

Демонтировать верхнюю крышку ремня ГРМ и пластиковый кожух открутив 6 болтов с помощью головок 8, 13, 16.

Выставить поршень первого цилиндра в верхнюю мертвую точку (ВМТ), для этого необходимо прокручивать коленвал торцевой головкой на 18 до совмещения метки на распределительном вале с логотипом «Dacia» на крышке головки блока. При этом метки на шестерне коленвала и корпусе двигателя тоже должны совпасть, но метки на корпусе может и не быть, в таком случае можно нанести ее самостоятельно. При установке ремня проблем не возникнет т. к он сам имеет метки. Стоит также знать, что на автомобиле Рено Логан отсчет цилиндров идет от маховика.

Пометить, сфотографировать или запомнить положение натяжного ролика ремня ГРМ, после чего ослабить его болт ключом на 17 и снять ремень. Нужно обратить особое внимание на качество ремня, при выявлении дефектов, потертостей, трещин, следов масла, ремень должен быть обязательно заменен.

Демонтаж шкива и зубчатой шестерни коленчатого вала:

Для решения этой задачи коленвал необходимо застопорить, для этого необходимо открутить винт, указанный на рисунке 1 и, вставляя штырь или отвертку подходящего диаметра, проворачивать коленвал до тех пор, пока он не застопориться. Можно также посадить помощника за руль, который включит 5 передачу и будет удерживать тормоз, либо застопорить коленвал можно через окошко картера сцепления.

Открутить винт и демонтировать шкив и зубчатую шестерню.

Демонтаж неисправного и установка нового сальника:

Извлечь сальник при помощи плоской тонкой отвертки, соблюдая меры предосторожности, не поцарапать поверхность посадки.

Смазав сальник машинным маслом, с помощью торцевой головки или куска трубы подходящего диаметра, аккуратно запрессовать до упора, соблюдая предельную осторожность. При повреждении сальника во время запрессовки, его придется заменить на новый.

Сборка производится в обратном направлении, в ее процессе особое внимание стоит уделить установке и натяжению ремня ГРМ, метки на ремне должны совпасть с метками на шкивах, отличить их можно следующим образом: метка для шестерни коленвала нанесена на обоих сторонах ремня, рядом с меткой совмещаемой с шестерней распредвала нанесены надписи и указано направление вращения. После установки ремня, не лишним будет провернуть коленвал на 2 оборота, убедившись в его свободном вращении

Видео – замена сальника лобовой крышки на Рено Логан 1,4:

Renault

Советы, рекомендации и полезные видео

Смазать и почистить упор вилки можно не снимая коробки передач. Для этого найдите защитную гофру рядом с вилкой, убрав её, получите доступ к упору.
Замена сцепления без снятия коробки у Логана выполняется по инструкции, с которой можно ознакомиться тут.
При монтаже коробки не забудьте обработать стыковочную поверхность корпуса герметиком, для изоляции нового «выжимника» от грязи, пыли, влаги. Так же проверьте состояние защитной резиновой гофры у вилки, при необходимости замените.
Приобретайте запчасти в проверенных магазинах или заказывайте у официальных дилеров.
При замене тросика сцепления отмечайте его положение краской. После обратной сборки желательно отрегулировать механизм.
Не забывайте проводить диагностику ступичного, опорного подшипника и шарикоподшипника генератора на Рено Логан.
Посмотрите полезные видео, данный материал поможет вам в ремонте, а так же при эксплуатации трансмиссии.

Замена троса сцепления:

Как убрать скрип педали:

Снятие КПП и Замена сцепления у Рено Логан своими руками:

Установка КПП в обратной последовательности:

Регулировка педали сцепления:

Проверка / долив масла в КПП:

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

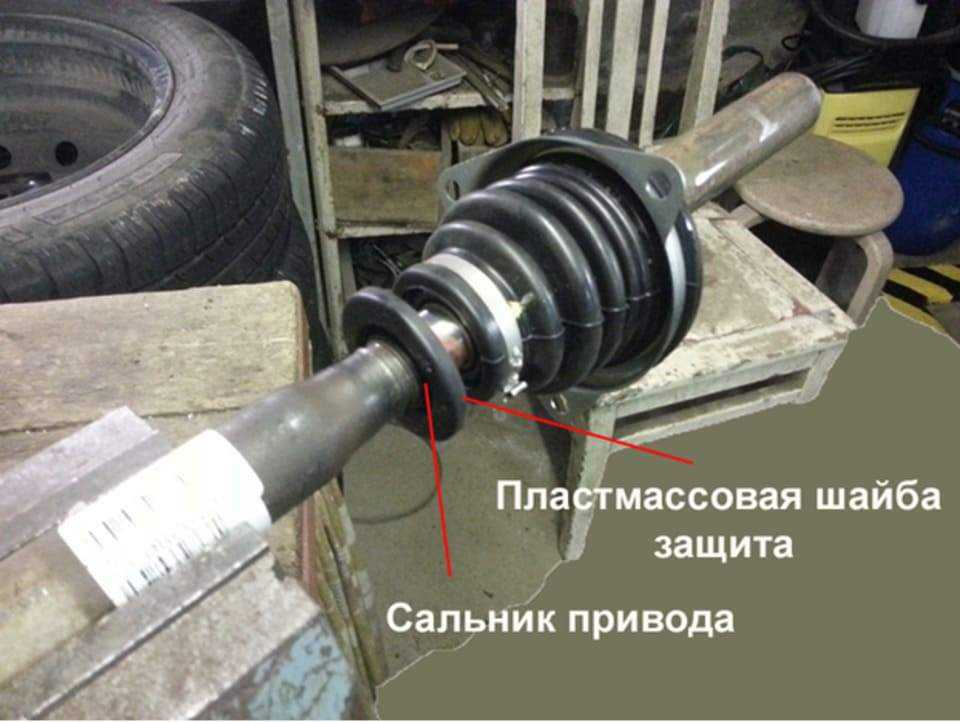

Процедура замены сальника левого привода

Сальник находится на внешней стороне пыльника, в месте нахождения подшипника на полуоси. Манжета в целях защиты от грязи закрывается пластмассовым кожухом. Если пластмасса мешает во время снятия резинового уплотнителя, её ломают, затем ставят новую защиту. Но, если постараться, можно не задев этой защитной шайбы, выбить сальник и соприкасающиеся с ним элементы.

Чтобы добраться до резинового уплотнителя, приходится демонтировать приводной вал целиком, вместе с наружным шарниром. Нужно выполнить следующие действия:

подставить тару и слить масло из трансмиссии, отвернув пробку;
открутить ступичную гайку;
вытащить левое колесо, подняв машину на домкрат;
отделить ступичный кулак от шаровой опоры с помощью монтировки;
отключить датчик системы ABS, демонтировать тормозной суппорт;
достать конец полуоси с наружной гранатой из шлицов ступицы;
залезть под машину, выкрутить крепёжные болты удерживающего тройника с другого конца приводного вала;
снять вал из коробки передач.

Демонтируется сальник с привода после снятия пыльника. Чтобы добраться до манжеты, нужно выбить стопорное колечко, вытащить тришип(трипоидный подшипник) с помощью съёмника, снять металлические внешнюю и внутреннюю защитные обоймы и большой игольчатый подшипник полуоси.

Установка сальника начинается с насаживания элемента на внутреннюю обойму полуоси, на которую также надевается игольчатый подшипник.Все эти детали в сборе забиваются на вал. Очерёдность такая: сначала на внутреннюю обойму надевается сальник, затем подшипник, потом всё это сажается на внешнюю обойму. Края защитной оболочки изнутри желательно промазать герметиком для прочности. Естественно, нужно подождать, когда клей высохнет, а уже потом начинать надевать на приводной вал.

После этого на шлицы вала ставят трипоидный подшипник и надевают удерживающее кольцо — перед этим важно не забыть поставить пыльник. Чтобы зафиксировать стопор, надо упирать жало плоской отвёртки в края шайбы и немного разжимать их, вращая инструмент по часовой стрелке

Всё — остаётся закрепить пыльник хомутом, поставить привод на картер коробки и закрутить посадочное кольцо тремя болтами. Далее на ступицу колеса крепится другая сторона полуоси.

Аналогично нужно действовать при повреждениях правого сальника. Только в этом случае необходимо разобрать колесо со стороны пассажира. Правый привод Рено Логан длиннее, оснащён специальным гасящим демпфером с резиновой и металлической основой. Манжета здесь расположена прямо на коробке, доступ к ней открывается после изъятия полуоси с чашкой-шарниром на конце.

Рекомендуем в процессе работы осмотреть пыльник. Если есть трещины и разрывы, его следует обязательно поменять. Проверять надо и подшипники трипоида, хотя они на Логане качественные, редко выходят из строя. Замена сальника ШРУСа Рено Логан не отнимет много времени, она под силу опытному «логановоду». Однако при отсутствии должного опыта лучше всё же обратиться к мастерам автосервиса.

Причины износа сальника

Основные причины протечек:

Трещины на уплотнительных прокладках.
Механические повреждения детали.
Частый перегрев двигателя.
Превышено давление в кратере.
Физический износ детали.
Неправильная установка.
Длительные простои в использовании авто.
Брак сальника.
