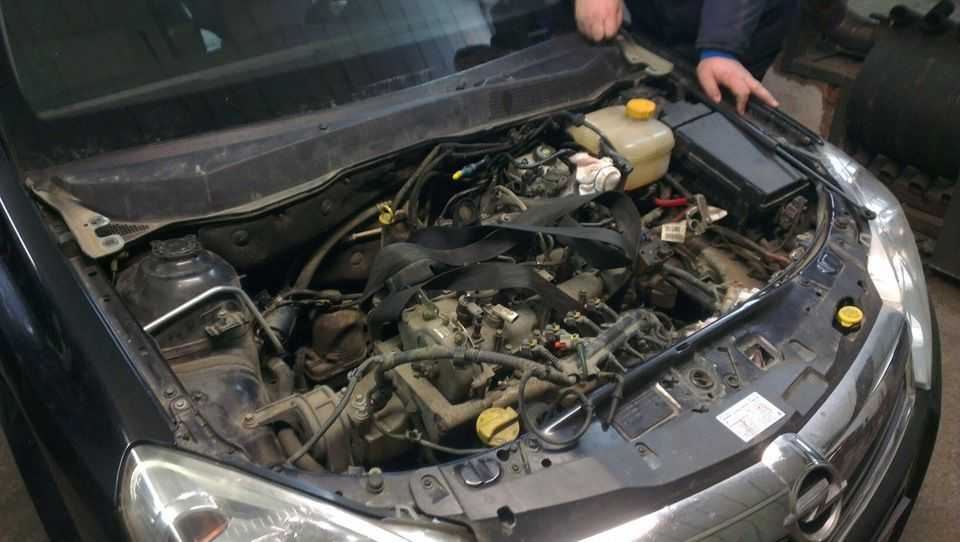

Renault Megane II Установка вкладышей шатунных подшипников Ремонт своими руками, фото и видео инструкции, советы

Почему проворачивает шатунный вкладыш

Вкладыши шатунов и коленвала ДВС — это подшипники скольжения, которые должны обильно смазываться, чтобы выполнять свои функции. Шейки коленвала и оверстия шатуна сидят плотно без люфта и зазоров, но благодаря смазке сила трения сопряженных пар минимальна.

Проворот вкладышей шатуна и коленчатого вала требует немедленного ремонта. Нельзя эксплуатировать автомобиль с такими поломками в двигателе, потому как может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленвала и шатуна.

Вкладыши, они же подшипники скольжения сажают в места, которые называют постелями вкладышей. Вкладыши должны быть зафиксированы. Если на вкладышах есть отверстия, они должны быть совмещены с отверстиями сопряженной детали.

А известно ли вам, что за проходимость и управляемость автомобилем отвечает вид блокировки и перенатяг дифференциала.

Основные причины проворота вкладышей:

Коленчатый вал вращается относительно вкладышей, поверхность которых защищена антифрикционным (противотрущимся) материалом. Чтобы вкладыши не смещались и не проворачивались вместе с коленвалом ДВС, они удерживаются специальными усиками. Также они устанавливаются в натяжку, которые рассчитали заводы-изготовители.

Чем больше нагрузка на коленвал, тем меньше создается масляная пленка (прослойка, подушка). А если еще присутствует превышенная вибрация, то происходит разрушение масляного защитного слоя и резко повышается сила трения, из-за чего вкладышу все труднее и труднее удержаться в постели, усик предназначенный для защиты от проворота не может удерживать вкладыш.

Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки на коренных вкладышах предусмотрены отверстия, на шатунных — пазы. Если эти каналы для подачи масла закупорены, отверстия и каналы полностью или частично забиты, сила трения трущихся деталей повышается, появляется эффект масляного голодания. Из-за отсутствия смазки сильно нагреваются пара вкладыш-коленвал. Во время нагрева трущиеся детали прилипают друг к другу. После такой сварки начинают проворачиваться вкладыши.

Что такое ремонтные вкладыши коленвала?

Для всех шатунных и коренных шеек коленчатого вала имеются свои ремонтные размеры (параметры, которые они могут принимать после шлифовки в процессе расточки коленвала), которые должны соответствовать размерам аналогичных вкладышей, используемых в качестве запасных частей. Оба вида вкладышей исполняют роль подшипников, в значительной степени улучшающих скольжение, поэтому при их износе должна осуществляться своевременная замена, сопровождаемая расточкой коленчатого вала.

Для большинства двигателей существует несколько ремонтных размеров вкладышей. Например, для классических ВАЗовских моделей таких размеров четыре. Соответственно, коленчатый вал может быть расточен четыре раза. По сути, это обычная шлифовка поверхности трущихся деталей, чтобы сделать ее снова гладкой и пригодной к работе. Наружный размер вкладышей остается неизменным, а внутренний размер регулируется за счет увеличения их толщины. После каждой замены вкладышей двигатель должен проработать не одну тысячу километров, если он будет исправно смазываться, т.е. другие системы не будут барахлить.

Замена

Все официальные мануалы рекомендуют производить замену вкладышей коленвала с полным разбором двигателя, но на самом деле, это не обязательно. Все можно делать прямо на автомобиле. И если с шатунными подшипниками все более или менее понятно. Достаточно просто раскрутить головку, вытащить старую деталь, после чего установить новый вкладыш. То вот с остальными возникают вопросы, ведь на первый взгляд к ним не подобраться, не сняв коленвала. Но, тут приходит на помощь опыт флотских мотористов. На больших судовых дизелях длина коленвала может достигать 10-15 метров, соответственно, для замены подшипников его не снимают. Имеется неплохая методика, которая позволяет это делать непосредственно на двигателе. Задача автомеханика приспособить ее к своим целям.Перед началом работы нужно загнать автомобиль на эстакаду или смотровую яму. Это сделает доступ к мотору снизу абсолютно свободным. Также снимается защита (при наличии), и сливается масло. После этого можно приступать к замене:

  • Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
  • Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
  • Демонтируется стартер;
  • Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
  • Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
  • Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм.;
  • Далее вытаскивают вкладыши. Чтобы выполнить это, проще всего сделать приспособление, наподобие алюминиевой заклепки. Ее вставляют в отверстие для подачи смазки, и выталкивают подшипник наружу. Иногда, водители пользуются для этого стальными линейками, но в этом случае можно повредить рабочую поверхность коленвала.

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз.При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей. Это позволит избежать самопроизвольного откручивания деталей

Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать

Это позволит избежать самопроизвольного откручивания деталей. Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать.

Триметаллические

В триметаллических шатунных вкладышах, кроме антифрикционного напыления, имеется и третий слой. Его толщина совсем небольшая – всего 0,012-0,025 мм. Он обеспечивает защитные свойства детали и улучшает антифрикционные характеристики. Напыление изготовлено чаще всего из сплава свинцово-медно-оловявнного.

Чаще всего свинца в таких сплавах содержится до 90%. Олово повышает коррозионную стойкость. Медь необходима для упрочнения покрытия. За счет низкой толщины покрытия, повышается усталостная прочность, но снижается антифрикционные характеристики. Особенно это заметно, если мягкое покрытие изношено.

Заключительный этап

Проверьте качество вращения коленвала: не должно быть ни малейших торможений или люфтов. Внизу головок и крышек шатунов обязательно поставьте новые металлические вкладыши. Только после этого приступайте к смазыванию моторным маслом всех вращающихся деталей. Сами кольца необходимо будет сжать и провернуть поршень к носку коленвала.

Для закрепления наносите несущественные удары ручкой молотка по дну поршня, утапливая его тем самым в цилиндр. Крышки коренных подшипников со второй по пятую прикрутите так, чтобы не создавать существенную затяжку. После этого приобретите в магазине герметик без запаха и тоненьким слоем нанесите его на поверхность блока цилиндров в том месте, где она будет соприкасаться с крышкой первого подшипника.

Чтобы добиться максимальной защиты уплотнения при установке крышки, закрепите на уплотнении несколько металлических полосок, предварительно смазав их моторным маслом. Теперь затяните все болты крепления и обрежьте выглядывающие концы уплотнителя.

Порой на автомобиле требуется совсем небольшой ремонт, просто заменить вкладыши, но неужели для этого придется снимать мотор, искать таль или нескольких помощников для такой простой процедуры? Когда дело доходит до такой необходимости, поможет замена вкладышей не снимая двигатель. Этот простой вид ремонта не нуждается в большом количестве инструментов, но требует определенной сноровки, так что стоит сразу оценить свои навыки.

Внутри двигателя на коленвале вкладыши крепятся на усик, который и отвечает за фиксацию подшипника в постели двигателя, когда он запущен. А смазка на них подается через специальную канавку, недостаток смазки всегда привходит к появлению зацепок и заклиниванию. За счет таких вкладышей снижается время износа детали, потому они всегда должны работать на сто процентов, иначе — не избежать в скором времени капремонта. Однако во время поездки может обнаружиться:

Расточка

Все шатуны снимаются после последовательной проверки зазоров, также демонтируется и шлифуется коленчатый вал. Проведение расточки возможно только на специальном оборудовании – центростремителе, которое нечасто можно встретить у обычных автовладельцев. Поэтому здесь потребуется обращение к специалистам. После шлифовки производится подбор вкладышей коленвала соответствующего размера. Здесь не обойтись без такого инструмента, как микрометр, и примерки выбранных элементов. Далее все детали коленчатого вала устанавливаются в обратном порядке и завинчиваются крышки на коренных подшипниках.

Стоит отметить некоторые обратного монтажа шатунов и вкладышей. Последние предварительно смазываются маслом, также должны быть закручены крышки. По сравнению с проводимыми подготовительными работами, на монтаж уходит намного меньше времени. При этом не стоит забывать про эксплуатацию коленчатого вала, которая характеризуется высокими нагрузками, а также про его высокую стоимость. Необходимо сделать все возможное для увеличения периода функционирования. Основную роль здесь играет шлифовка, проведенная в подходящее время. Такая процедура обеспечивает гладкость шеек и подготавливает их к дальнейшей эксплуатации.

Причины поломки

Из-за высоких нагрузок данные части коленвала имеют повышенный риск поломки. Основными причинами возникающих проблем с данными элементами являются их физический износ и проворачивание. Первая считается естественной поломкой, поскольку со временем они имеют свойство стираться, это ведёт к большему ходу вала и сниженной подаче масла из-за низкого давления.

Это интересно: Обзор Infinity EX35

Вторая ситуация происходит потому, что пластина вкладышевого элемента слишком тонкая и при проворачивании он слипается с шейкой коленвала. Это фактически ведёт к поломке двигателя. Причины второго случая могут быть такими:

  • предельные показатели вязкости смазки, попадание в неё вредных примесей или полное отсутствие таковой;
  • плохое натяжение для поставленных подшипниковых крышек;
  • смазка слишком жидкая;
  • двигатель часто эксплуатируется в условиях регулярных перегрузок.

Всё это ведёт к поломке указанных компонентов и фактически делает невозможной эксплуатацию двигателя

Поэтому важно при обнаружении указанной неисправности заменить поломанные детали новыми и произвести их полноценную установку

3.4.21 Проверка рабочего зазора шатунных подшипников и установка — сборки / Renault Megane

Проверка рабочего зазора шатунных подшипников и установка — сборки поршней/шатунов

ПРОВЕРКА

1. Очистите задние части вкладышей и опорные поверхности подшипников в шатунах и крышках. Если устанавливаются новые вкладыши, керосином удалите с них защитную смазку. Вытрите вкладыши сухой плотной (без ворса) тканью.
2. Вставьте вкладыши на свои места в шатуны и крышки. Убедитесь, установочные язычки вошли в прорези в шатунах.

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ E7J

ПРОВЕРКА РАБОЧЕГО ЗАЗОРА ШАТУННОГО ПОДШИПНИКА

1. Разложите четыре гильзы в порядке установки, рабочей поверхностью вниз. Установите уплотнительные кольца в основание каждой гильзы (обратитесь к сопроводительной иллюстрации).

2. Смажьте поршни и поршневые кольца, затем положите каждую сборку поршня/шатуна с соответствующей гильзой
3. Начинайте сборку с поршня №1, предварительно проверив, чтобы разрезы поршневых колец равномерно отстояли друг от друга (на 120°). Сожмите поршневые кольца специальным инструментом.
4. Вставьте сборку поршня/шатуна в основание гильзы. Следите за тем, чтобы стрелка на днище поршня была обращена к маховику/приводному диску. Бруском или рукояткой молотка забейте поршень в гильзу, пока днище поршня не станет приблизительно в 25 мм от верхней части гильзы.
5. Повторите процедуру с оставшимися тремя сборками поршней и гильз.
6. Проверните коленвал так, чтобы шатунная шейка №1 расположилась в нижней мертвой точке.
7. Установив на место уплотнительное кольцо гильзы, поместите гильзу со сборкой поршня/шатуна в блок цилиндров. Стрелка на днище поршня должна быть обращена к маховику/приводному диску.
8. Для измерения рабочего зазора шатунного подшипника см. информацию в Разделе Осмотр коленвала.

9. Установив сборку гильза/поршень, закрепите гильзу болтом с шайбой или зажимом (обратитесь к сопроводительной иллюстрации).

10. Повторите описанные выше процедуры с оставшимися сборками.

ВСЕ ОСТАЛЬНЫЕ ДВИГАТЕЛИ

ПРОВЕРКА РАБОЧЕГО ЗАЗОРА ШАТУННОГО ПОДШИПНИКА

1. Смажьте поршень №1 и поршневые кольца и убедитесь, что разрезы поршневых колец отстоят друг от друга на 120° (обратитесь к сопроводительной иллюстрации).

2. Установите компрессор на поршень №1, затем вставьте поршень и шатун в цилиндр №1. На бензиновых двигателях, стрелка “V” должна быть направлена к маховику. На двигателях F8Q, выемка в днище поршня должна быть на стороне масляного фильтра двигателя.

3. Установив шатунную шейку коленвала в нижнюю мертвую точку, аккуратно введите поршень в цилиндр, одновременно направляя шатун на шейку коленвала (обратитесь к иллюстрациям).

4. Для измерения рабочего зазора шатунного подшипника см. информацию в Разделе Осмотр коленвала.
5. Повторите описанные выше процедуры с оставшимися сборками поршней/шатунов.

ОКОНЧАТЕЛЬНАЯ УСТАНОВКА

1. Проверив рабочий зазор всех шатунных шеек, смойте все следы Plastigauge со вкладышей и шатунных шеек коленвала.

2a. Обильно смажьте шатунные вкладыши.

2b. Обильно смажьте шатунные шейки коленвала.

2c. Установите крышки подшипников.

2d. Навентите гайки.

2e. Затяните гайки/болты крышек приведенным в Спецификациях усилием. Каждый раз проверяя, чтобы коленвал свободно проворачивался.

2f. На двигателе E7J проверьте, чтобы все гильзы были правильно помещены относительно друг друга (в зазоры между ними должен свободно проходить щуп толщиной 0.1 мм). Если это не так, возможно придется поменять местами одну или несколько сборок поршней/гильз, чтобы добиться этого зазора (обратитесь к иллюстрациям).

3. В заключение, установите масляный насос, поддон и головку блоку цилиндров.

Рено Меган двигателя К4М

Renault Megane 3 Замена верхней опоры двигателя

Замена шатунных вкладышей на дизельном К9К 734 . Рено .

Замена шатунных вкладышей Рено 1.5 dCi (к9к 636) Есть ли проблема?

Renault Megan II разборка двигателя

Как поставить вкладыши на коленвал – порядок действий

В большинстве случаев замена вкладышей производится на СТО, однако при желании любой водитель, имеющий навыки ремонта и умеющий пользоваться инструментом, вполне может попытаться осуществить эту операцию самостоятельно. Для этого нужно последовательно сделать такие действия:

Первым делом важно проверить зазор между вкладышем и коленвалом. Для этого калиброванная пластмассовая проволока располагается на нужной шейке

После этого устанавливается крышка с вкладышем и затягивается с необходимым усилием (примерно 51 Н·м (Ньютон на метр), измерить эту величину можно, затягивая обследуемый узел динамометрическим ключом). После снятия крышки зазор определяется по степени сплющивания проволоки. Для оценки этого параметра существует номинальный зазор для каждой марки авто, и если проволока свидетельствует о том, что зазор больше, то потребуется ремонтный вкладыш.
После проверки зазоров на всех шатунных шейках необходимо снять шатуны, демонтировать коленчатый вал и отправить его в расточку. Шлифовка проводится на специальном станке (центростремителе), который есть, конечно, не у каждого. Поэтому лучше это делать у мастера. После проведения расточки нужно выполнить подбор вкладышей коленвала, тут опять поможет микрометр и дальнейшая примерка с замером зазора.
Когда размер вкладышей окончательно подобран, производится установка коленчатого вала в обратном порядке. Его элементы необходимо расположить на свои посадочные места и закрутить крышки коренных подшипников.
Далее нужно решить вопрос, как поставить вкладыши на коленвал, и установить шатуны на свои места. Для этого они смазываются моторным маслом, их крышки закручиваются, так что непосредственная установка занимает минимум времени, не говоря о подготовке. Сборку коленчатого вала важно проводить с тем же сцеплением и маховиком, установленным в двигателе до ремонта.

Надо помнить, что коленчатый вал является одной из дорогих деталей в любом автомобиле. Кроме того, на него приходится самая большая нагрузка. Поэтому необходимо принимать все меры, чтобы продлить срок его эксплуатации. В этом вопросе своевременная расточка коленвала играет решающую роль. После этой процедуры все шейки становятся идеально гладкими и готовыми к дальнейшей работе. Именно этот фактор и определяет качество проведенного капитального ремонта.

Главная →

Устройство → Двигатель → Коленвал (коленчатый вал) →

Вкладыш — коленчатый вал

Проверка диаметрального зазора в подшипнике коленчатого вала.| Схема замены верхнего вкладыша коренного подшипника.| Восстановление изношенных деталей постановкой втулок.

Вкладыши коленчатого вала могут заменяться в процессе эксплуатации автомобиля, без снятия вала. Замену производят без какой-либо дополнительной подгонки и только парами.

Вкладыши коленчатых валов карбюраторных двигателей допускают одно растачивание под ремонтный или номинальный размер на станках повышенной точности Одесского станкозавода. При исчерпании такой возможности на рабочие поверхности сталеалюминиевых вкладышей, выполненные из материала АО-20-1 или АО-6, наносят гальванические покрытия.

Проверка диаметрального зазора в.

Замена вкладышей коленчатого вала проводится при стуке подшипников и падении давления в масляной магистрали ниже 0 5 кгс / см2 при частоте вращения коленчатого вала 500 — 600 об / мин и исправно работающих в масляном насосе и редукционных клапанах. Необходимость замены вкладышей обусловлена диаметральным зазором в коренных и шатунных подшипниках; если он более допустимого, вкладыши заменяют новыми. Номинальный зазор между вкладышами и коренной шейкой должен составлять 0 026 — 0 12 мм, между вкладышами и шатунной шейкой 0 026 — 0 П мм в зависимости от модели двигателя.

Схема установки упругой ДРД на шейку вала.

Для исключения повреждения вкладышей коленчатого вала при работе двигателя необходимо тщательно убрать с ленты заусенцы, выдержать угол между ее лепестками, их длину и глубину лысок на шейке вала.

Известно, что современной тенденцией в производстве вкладышей коленчатых валов является применение третьего мягкого слоя, служащего для ускорения и улучшения приработки. Для этой цели используются, например, свинцово-оловянистые сплавы. Покрытая микрокавернами, обладающая высокой мас-лоемкостью и прирабатываемостью, самолегирующаяся поверхность с большой площадью фактического контакта представляет собой своеобразный третий слой. Его особенность — высокая технологичность и отсутствие границы раздела с основным антифрикционным слоем, что гарантирует относительно более высокую усталостную прочность независимо от приповерхностной твердости, формирующейся в процессе заводской обкатки.

В настоящее время в качестве антифрикционного слоя вкладышей коленчатого вала применяют свинцовую бронзу, сплав СОС-6-6 и др. Эти материалы имеют большую прочность, твердость и термоустойчивость, чем оловянистые баббиты. Недостатком их является большая склонность к коррозии, обусловленная высоким содержанием в них свинца. Состав и структура сплава в значительной степени определяют его подверженность коррозии

На фундаменте устанавливают раму, на клиньях ставят вкладыши коленчатого вала и начинают выверку. Сначала добиваются горизонтальности оси коленчатого вала, проверяя ее калиброванным валиком и уровнем ( фиг. Далее выверяют раму вдоль оси цилиндра. Проверку ведут уровнем, установленным на нижней направляющей поверхности крейцкопфа ( фиг.

Современные форсированные двигатели предъявляют особо высокие требования к надежности вкладышей коленчатых валов. В связи с этим баббитовые вкладыши неперспективны; их применяют в основном лишь на тихоходных судовых дизелях при небольших нагрузках на подшипники коленчатого вала.

Области использования алюминиевых подшипниковых сплавов в Советском Союзе с каждым годом расширяются. Из полосы со слоем сплава АО20 — 1 изготавливают вкладыши коленчатого вала ряда двигателей автомобилей. Эту полосу изготавливают на Заволжском моторном заводе. В частности, получены положительные результаты применения таких подшищшков в тяжелонагруженных форсированных двигателях тракторов ЧТЗ.

Наиболее благоприятные условия для образования лака создаются в застойных зонах поверхностей , в частности в канавках для колец и на участках боковой поверхности поршня, имеющих углубления; для этих мест наличие высокой температуры не является обязательным. Наблюдалось образование лака в углублениях, выполненных специально на антифрикционном слое вкладышей коленчатого вала.

При понижении температуры окружающего воздуха эксплуатация дизелей значительно усложняется, так как сильно возрастает вязкость масла — оно густеет, а иногда и застывает. Масло густеет в картере двигателя, масляных фильтрах, на шейках и вкладышах коленчатого вала, в зазорах между поршнем и зеркалом цилиндра и на других трущихся деталях. Это затрудняет пуск двигателя, нарушаются нормальные условия смазки, резко увеличивается износ его деталей в период пуска.

Ступенчатость и износ коренных подшипников коленчатого вала.

Как поставить вкладыши на коленвал – порядок действий

В большинстве случаев замена вкладышей производится на СТО, однако при желании любой водитель, имеющий навыки ремонта и умеющий пользоваться инструментом, вполне может попытаться осуществить эту операцию самостоятельно. Для этого нужно последовательно сделать такие действия:

Первым делом важно проверить зазор между вкладышем и коленвалом. Для этого калиброванная пластмассовая проволока располагается на нужной шейке

После этого устанавливается крышка с вкладышем и затягивается с необходимым усилием (примерно 51 Н·м (Ньютон на метр), измерить эту величину можно, затягивая обследуемый узел динамометрическим ключом). После снятия крышки зазор определяется по степени сплющивания проволоки. Для оценки этого параметра существует номинальный зазор для каждой марки авто, и если проволока свидетельствует о том, что зазор больше, то потребуется ремонтный вкладыш.
После проверки зазоров на всех шатунных шейках необходимо снять шатуны, демонтировать коленчатый вал и отправить его в расточку. Шлифовка проводится на специальном станке (центростремителе), который есть, конечно, не у каждого. Поэтому лучше это делать у мастера. После проведения расточки нужно выполнить подбор вкладышей коленвала, тут опять поможет микрометр и дальнейшая примерка с замером зазора.
Когда размер вкладышей окончательно подобран, производится установка коленчатого вала в обратном порядке. Его элементы необходимо расположить на свои посадочные места и закрутить крышки коренных подшипников.
Далее нужно решить вопрос, как поставить вкладыши на коленвал, и установить шатуны на свои места. Для этого они смазываются моторным маслом, их крышки закручиваются, так что непосредственная установка занимает минимум времени, не говоря о подготовке. Сборку коленчатого вала важно проводить с тем же сцеплением и маховиком, установленным в двигателе до ремонта.

Надо помнить, что коленчатый вал является одной из дорогих деталей в любом автомобиле. Кроме того, на него приходится самая большая нагрузка. Поэтому необходимо принимать все меры, чтобы продлить срок его эксплуатации. В этом вопросе своевременная расточка коленвала играет решающую роль. После этой процедуры все шейки становятся идеально гладкими и готовыми к дальнейшей работе. Именно этот фактор и определяет качество проведенного капитального ремонта.

Как определить износ вкладышей коленвала и помочь механизму?

При ремонте двигателя очень часто возникает вопрос, как определить износ вкладышей коленвала и их следующий ремонтный размер (который они будут иметь после грядущей расточки). Как правило, для замеров применяется микрометр (измеряет линейные размеры), но можно с достаточной точностью вычислить это визуально. Сразу же оценивается возможность дальнейшей расточки коленчатого вала.

Замена требуется практически незамедлительно в том случае, когда провернуло вкладыши коленвала. Об этом вам скажет громкий стук механизма и постоянные попытки мотора глохнуть, иногда шейки клинит, тогда ехать дальше точно не получится. Во всех других случаях необходимо проводить тщательный осмотр, и, если на шейках наблюдаются волнообразные канавки, которые можно почувствовать руками, коленчатый вал необходимо растачивать и устанавливать вкладыши соответствующего ремонтного размера.

Коленвал зажимает вал на вкладышах

Я растачиваю коленвалы у проверенных расточников, и проблем при сборе двигателя не испытываю. Но если Вы расточили коленвал и расточник допустил ошибку, и коленвал зажимает вкладышами, или наоборот очень сильно прослаблен, то возникает проблема установки коленвала на двигатель.

Подскажу, как устранить, если коленвал зажимается вкладышами, как на коренных шейках, так и на шатунных.

Но сначала надо установить правильно вкладыши в постели блока двигателя, так как если неправильно установить вкладыши двигатель заклинит, на фото показано, как правильно должны стоять вкладыши на двигателе ВАЗ. Но и на других двигателях устанавливаются вкладыши также.

Фото. Показано как правильно устанавливать вкладыши в блок двигателя.

После того как установлены вкладыши в блок двигателя надо правильно установить и подобрать упорные полукольца или кольца (зависит от двигателя), коротко, желательно установить или подогнать упорные полукольца так, чтобы продольного перемещения коленвала не было.

Теперь ложем коленвал на вкладыши и вставляем вкладыши в подушки блока, обязательно подушки должны быть поставлены на свои места и замок вкладыша должен ставиться к другому замку вкладыша. Слегка наживляем подушки, после того как все подушки поставлены на свои места, начинаем затягивать подушки по одной, и после того как затянута подушка обязательно попробуйте прокрутить коленвал.

Фото. Вид фольги перед подкладкой между подушками.

Если после затяжки подушки коленвал зажало и он не прокручивается, надо обязательно расслабить зажатую шейку коленвала. Это можно сделать простой фольгой от шоколада, на фото показано как правильно вырезать фольгу и как ее подложить чтобы разжать зажатую шейку коленвала. Бывает, что одной подкладки фольги мало, поэтому подкладывайте дополнительно фольгу, пока коленвал не начнет проворачиваться. Этот способ подходит как для коренных подушек, так и для шатунных. После того как подобрали и затянули фольгу, лишнее срежьте ножом, фольга подкладывается с одной стороны подушки, где нет замков вкладышей.

Фото. Показано как правильно подкладывать фольгу между подушками.

конструкции

Подшипники скольжения в ДВС составные и состоят из двух плоских полуколец, которые полностью охватывают коленчатый вал. Деталь имеет несколько элементов – это одно или два отверстия для подачи масла в каналы смазки, замки для фиксации вкладыша в постели, канавка для смазки.

Вкладыш шатунный представляет собой многослойную конструкции. В основе лежит стальная пластина со специальным покрытием. Именно благодаря данному антифрикционному слою снижается трение. Покрытие чаще делается из мягких материалов и может состоять из нескольких слоев. Вкладыш сверху покрыт материалом меньшей мягкости, и благодаря такому покрытию деталь поглощает частицы износа коленчатого вала, предотвращается заклинивание и образование задиров и других дефектов. Конструктивно вкладыши шатунные и коренные можно разделить на биметаллические и триметаллические.

коленвала

или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100% ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.

Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.
