Замена сальников распредвала Renault Megane

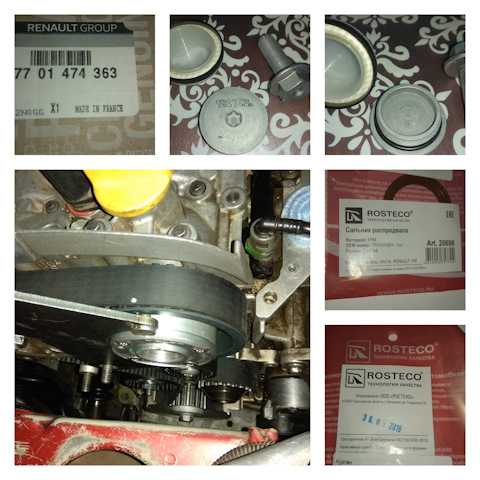

Замена сальников распредвала

При установке используйте новый зубчатый ремень.

ЗАМЕНА

1. Снимите зубчатое колесо распредвала как описано в Разделе Снятие, осмотр и установка зубчатого колеса зубчатого приводного ремня и механизма натяжения.
2. Зарисуйте глубину установки сальника, затем высверлите в нем два маленьких отверстия напротив друг друга. Вверните в них самонарезающие винты и плоскогубцами извлеките сальник.

На некоторых моделях возможно придется снять внутреннюю верхнюю крышку зубчатого ремня. В этом случае снимите механизм натяжения и промежуточные шкивы (обратитесь к Разделу Снятие, осмотр и установка зубчатого колеса зубчатого приводного ремня и механизма натяжения), затем отверните крышку.

3. Очистите кожух сальника и снимите наждачной шкуркой задиры и неровности, которые могут быть причиной повреждения сальника.
4. Смажьте уплотнительные кромки нового сальника и расположите его на конце вала. Забейте сальник в кожух на отмеченную ранее глубину. Если поверхность вала была сильно выработана, забейте новый сальник в кожух чуть глубже, чтобы уплотнительная кромка терлась о неизношенный участок вала.
5. Где необходимо, установите внутреннюю верхнюю крышку зубчатого ремня, затем установите механизм натяжения и промежуточные шкивы как описано в Разделе Снятие, осмотр и установка зубчатого колеса зубчатого приводного ремня и механизма натяжения.
6. Установите зубчатое колесо распредвала как описано в Разделе Снятие, осмотр и установка зубчатого колеса зубчатого приводного ремня и механизма натяжения и установите новый зубчатый приводной ремень как описано в Разделе Снятие, осмотр и установка зубчатого приводного ремня.

САЛЬНИК СО СТОРОНЫ МАХОВИКА/ПРИВОДНОГО ДИСКА — ДВИГАТЕЛИ F3R

ЗАМЕНА

1. Отключите проводку от датчика положения распредвала, затем отверните винты крепления и снимите кожух датчика с головки блока цилиндров. Снимите зубчатое кольцо датчика с конца распредвала.
2. Снимите изоляционную пластину, чтобы получить доступ к сальнику.
3. Зарисуйте глубину установки сальника, затем высверлите в нем два маленьких отверстия напротив друг друга. Вверните в них самонарезающие винты и плоскогубцами извлеките сальник.
4. Очистите кожух сальника и наждачной шкуркой снимите задиры и неровности, которые могут быть причиной повреждения сальника.
5. Смажьте уплотнительные кромки нового сальника и расположите его на конце вала. Забейте сальник в кожух на отмеченную ранее глубину. Если поверхность вала была сильно выработана, забейте новый сальник в кожух чуть глубже, чтобы уплотнительная кромка терлась о неизношенный участок вала.
6. Установите изоляционную пластину и установите зубчатое кольцо и кожух датчика положения распредвала.

Видео про «Замена сальников распредвала» для Renault Megane

Замена ГРМ и сальника на Рено Логан2 1,6 16V K4M

Замена сальника распредвала

Замена переднего сальника коленвала на Рено Логан

Звездочки распределительных валов

Для предохранения коленчатого вала от проворачивания используется болт длиной 90 с метрической резьбой d10. Витки на длине 58 мм срезают (для этой цели используется токарный станок или дрель и напильник). С помощью шайб ограничивают длину рабочей части (до головки) – до 68 мм. Второй фиксатор – для распредвалов, изготавливается из листовой стали сечением 5 мм. Он напоминает швеллер в разрезе или гребенку с двумя зубцами, между которыми выбран паз высотой 10 мм, а длиной – 80 мм.

Убираем старую деталь

  1. Автомобиль фиксируется. С правой стороны демонтируют все кузовные панели, которые мешают доступу к узлу, а также демонтируют подушку двигателя. Для этого выкручивают пять болтов, крепящих деталь к головке блока. Таким же образом снимают опору крепления двигателя – выкручивают три болта.


  2. Коленчатый вал устанавливают в верхнюю мертвую точку – по положению метки нанесенной на распределительные валы – верхнее положение. Коленвал закрепляют фиксатором, вставленным в боковое отверстие на блоке (обычно оно заглушено).
  3. Распредвалы закрепляют, вставляя фиксатор в пазы, направление которых должно быть параллельно полу. При данном положении валов снимают все необходимое защитное оборудование: кожухи, крышки, экраны, воздуховоды, воздушный фильтр.
  4. Для выкручивания креплений роликов – промежуточного и натяжного, в кожухе брызговика предусмотрены технологические отверстия.
  5. Снимают ремень вместе с роликом, ослабляют крепеж фазорегулятора и снимают шестерню. Для ее демонтажа может потребоваться съемник.

При сборке все детали крепят в обратной последовательности, следя за совмещением контрольных меток на ремне, топливном насосе, шестернях распределительного и коленчатого валов. После фиксаторы убирают.

Диагностика

Диагностика неисправности сальника распредвала производится визуально. О протекании манжеты могут свидетельствовать масляные следы на крышке ремня ГРМ. Для более точного диагностирования следует снять крышку ремня и осмотреть его. В случае неисправности можно обнаружить следы отработки или даже перескакивание ремня через один или несколько зубьев шкива из-за увлажнения.

Также неисправность сальника может обнаруживаться во время плановой замены ремня ГРМ — именно во время процедуры можно обнаружить масляные подтеки на самом ремне или на зубчатой шестерне распредвала. Еще один повод для замены сальника — деформация уплотнителя. Даже если подтеков масла на данный момент не имеется, то при изменении формы сальника они обязательно появятся.

Инструкция по замене

Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.

Передний сальник

Последовательность замены переднего сальника распределительного вала выглядит так.

  1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
  2. Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
  3. Демонтируется пластиковая крышка ремня ГРМ.
  4. Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
  5. Маркером наносятся отметки расположения ремня относительно распредвала.
  6. Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
  7. С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
  8. Снимается шпонка, расположенная за шкивом распредвала.
  9. Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.

После демонтажа старого сальника можно переходить к установке нового и обратной сборке.

  1. Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
  2. Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.

Дальнейший сбор ГРМ осуществляется в обратной последовательности.

  1. На распредвал надевается шпонка.
  2. Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
  3. Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
  4. Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
  5. Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
  6. Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
  7. В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
  8. После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.

Задний сальник

Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.

У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:

  • отсоединить электрический разъем датчика;
  • отвернуть винт крепления и вынуть датчик;
  • ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
  • отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
  • демонтировать ротор датчика;
  • снять пластину крепления крышки датчика.

После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.

После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.
