Как проверить заряжает ли генератор аккумулятор

Другие способы десульфатации пластин

Десульфатацию пластин можно провести не только при помощи зарядных станций, есть и другие методы, которые гораздо менее эффективные и менее безопасные. К ним можно прибегнуть в крайних случаях, поэтому знать их просто полезно:

  • Механическая очистка пластин. Крайне сложный способ, который требует особых умений. Он заключается в том, чтобы разрезать корпус аккумуляторной батареи и достать из него пластины. После этого пакеты с пластинами разбираются, и с них счищается накопленный белый налет. В результате этого, в теории, рабочая плоскость батареи возрастает. Далее остается собрать батарею обратно, залить электролит и зарядить аккумулятор;

  • Использовать раствор для устранения сульфата натрия. Практически любое химическое соединение подвергается растворению, и сульфат натрия здесь не является исключением. Соответственно, чтобы избавиться от налипшего на пластины сульфата натрия, можно использовать специальный раствор, который его растворит. В качестве такого раствора подойдет «Трилон Б».

Оба рассмотренных выше способа могут привести к окончательной порче аккумуляторной батарее. При желании провести качественную десульфатацию пластин аккумулятора, следует прибегать к методу заряда-разряда батареи при помощи зарядных устройств.

(436 голос., средний: 4,53 из 5)

Как проверить состояние батареи мультиметром

Часто владельцы портативных компьютеров спрашивают, как проверить аккумулятор ноутбука, используя специальный тестер. Он называется мультиметром, и показатели, снятые им, являются наиболее точными. Однако для того, чтобы воспользоваться такой методикой, вам потребуется научиться разбирать батарею.

Для того чтобы все сделать правильно, поверхность, на которой будут проводиться манипуляции с батарейками, должна быть обязательно твердая и ровная.

Вам понадобятся:

  • небольшой макетный нож;
  • мультиметр;
  • технический клей, которым можно обрабатывать пластиковые части;
  • лампочка от автомобиля небольшой мощности;
  • паяльник;
  • новые батарейки, в случае, если рабочее состояние протестированных батареек окажется на нуле.

Разрядите аккумулятор полностью, затем достаньте его из компьютера. Аккуратно с помощью ножа вскройте корпус, разъединив его пополам. На всякий случай сфотографируйте порядок, в котором расположены батарейки в отсеке, чтобы не перепутать полярность, если понадобится их замена.

Сама проверка напряжения мультиметром должна быть проведена каждой батарейке в отдельности, а показания зафиксированы — для того, чтобы «вычислить» самые слабые звенья в аккумуляторной цепочке. Помните о том, что при проведении замеров следует ориентироваться на показатели U от 3,7 до 4,1 вольт на каждой батарейке. При показателях U меньше элемент следует заменить на новый. Подробнее об этом в статье про аккумулятора ноутбука →

Когда новая цепочка будет подготовлена, нужно разрядить каждую батарейку с помощью автомобильной лампочки до 3,2 вольт. Это делается для того, чтобы уравнять показатели их напряжения.

После замены элементов (если, конечно, она будет необходима) соберите аккумуляторную цепочку заново, строго соблюдая полярность и работая паяльником как можно быстрее, чтобы не случилось перегрева батареек. Для того чтобы паять их более щадящим методом, настоятельно рекомендуется пользоваться не обычным паяльником, а аппаратом для точечной сварки. В завершении работы склейте две половинки пластмассового блока и дождитесь, пока он высохнет.

Это интересно: Аккумулятор для электронной сигареты

Теперь, когда аккумулятор собран заново, можно поставить его заряжаться в обычном режиме. При условиях правильного тестирования АКБ и правильно проведенных технических работ аккумулятор будет работать исправно и долго.

Неисправности АКБ для списания

Их перечень определяется руководящим документом РД-3112199-1089-02, приложением №1, принятым Министерством транспорта Российской Федерации.

Под износом аккумулятора понимаются следующие неисправности:

  • снижение пусковых характеристик ниже уровня, определяемого ГОСТ 951-91;
  • снижение напряжения ниже 9.6 В в конце проверки с помощью нагрузочной вилки, длящейся 5-7 секунд, после обслуживания АКБ в соответствии с приложением №1 документа РД-3112199-1089-02;
  • трещины на корпусе, не поддающиеся ремонту;
  • уменьшение объема электролита в необслуживаемых аккумуляторах;
  • минимальная наработка для списания, приведенная в таблице ниже.

Проверка

Для проверки работоспособности трансформатора ЗУ достаточно подключить параллельно выводам лампу, номинал которой соответствует зарядному устройству. Можно проверить наличие напряжения на выводах зарядного устройства тестером (цифровым мультиметром).

Полное представление о состоянии можно получить только при проверке зарядного устройства мультиметром. Для различных приборов подзарядка происходит по-разному, и очевидно, методы проверки различны.

Мобильные телефоны и компьютеры

Проверка ЗУ мобильного телефона или планшетного компьютера сводится к измерению напряжения на выводах. Оно должно соответствовать указанному в руководстве по эксплуатации или наклейке (маркировке) на корпусе.

Мультиметр переводится в режим измерения напряжения постоянного тока, если он не поддерживает функцию автоматической настройки. Иногда контакты разъема ЗУ настолько малы, что добраться до них щупами мультиметра не представляется возможным.

В этом случае можно аккуратно воспользоваться обычными стальными швейными иглами. Если и в этом случае произвести измерение невозможно, необходимо разобрать корпус ЗУ и найти выводы, к которым припаиваются концы электрошнура.

Электроинструменты и бытовая техника

Зарядку аккумуляторов электроинструментов производят при помощи более совершенных приборов. Такие ЗУ имеют, как правило, три вывода: два силовых и один управляющий. Управляющий служит для передачи информации о состоянии батареи в ЗУ. При достижении номинального заряда или перегреве аккумулятора, ток ЗУ ограничивается.

Для проверки измеряется напряжение на выводах силовых контактов. На этом проверка и закончилась бы, но бывают случаи, когда при исправном ЗУ аккумуляторы не заряжаются, или же оно отключается очень быстро, не зарядив батарею.

В этом случае необходимо измерять напряжение зарядки при подключенном аккумуляторе. Так как зарядные устройства выполнены с контактами, защищенными от доступа посторонних предметов, придется разобрать корпус и припаять к выводам провода. Иногда это сделать просто, а иногда приходится приложить усилие, проделывая борозды в корпусе острым ножом.

После этого можно проверить заряд с помощью мультиметра, используя для подключения провода. Если измеряемая величина колеблется от номинальной до нуля, скорее всего, произошло ослабление силовых контактов

Если происходит преждевременное отключение, необходимо обратить внимание на управляющий контакт

Автомобили и мотоциклы

Особого внимания заслуживает способ проверки зарядных устройств для автомобильных аккумуляторов. Они используются для периодической зарядки, когда автомобиль или мотоцикл используется редко и зарядка от генератора не производится.

Такие ЗУ могут быть довольно мощными, использоваться и как пусковые устройства, выдающие большой ток. В их конструкцию могут быть включены вентиляторы охлаждения, измерительные приборы – вольтметр и амперметр или контрольная лампа в качестве тестера зарядки.

В первую очередь измеряется выходное напряжение зарядки. Для заряженного аккумулятора с напряжением 12 В, оно должно быть в пределах 13,2 – 14,4 В.

Напряжение измеряется мультиметром, в режиме DCV, подключенным параллельно выводам ЗУ. Если при полностью разряженной батарее ЗУ не обеспечивает напряжение зарядки более 13,2 В, то применять его нельзя, подзарядка не будет происходить. Одновременно производится поверка вольтметра на корпусе, если он предусмотрен конструкцией.

Следующим шагом производится измерение силы зарядного тока. Если ЗУ автоматическое, он должен соответствовать 1/10 емкости батареи. Если предусмотрено ручное управление, ток выставляется при помощи регулятора. Его измеряется мультиметром в режиме амперметра, включенным в цепь последовательно.

Для пусковых устройств производится проверка при максимальном пусковом токе. Исправное зарядное устройство после отключения должно обеспечить заряд не менее 13,2 В.

Когда поможет

Отличие между сульфатацией и нормальными пластинами аккумулятора.

Сульфатация является не единственной причиной неисправности батареи

Прежде чем начинать десульфатацию, обратите внимание на симптомы, при которых она поможет:

  • Отсутствие физических повреждений, деформации корпуса АКБ и токовыводов, нет течи электролита;
  • Не роняли и не переворачивали;
  • Батарея быстро заряжается и быстро разряжается (признаки того, что емкость снизилась);
  • При зарядке происходит быстрое закипание электролита;
  • Корпус быстро нагревается;
  • Если корпус АКБ обслуживаемый, то есть имеет заливные пробки, открутите их и осмотрите пластины — белый и светлый налет является верным признаком;
  • Емкость, фактическая, в аккумуляторе не более 50% от заявленной.

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

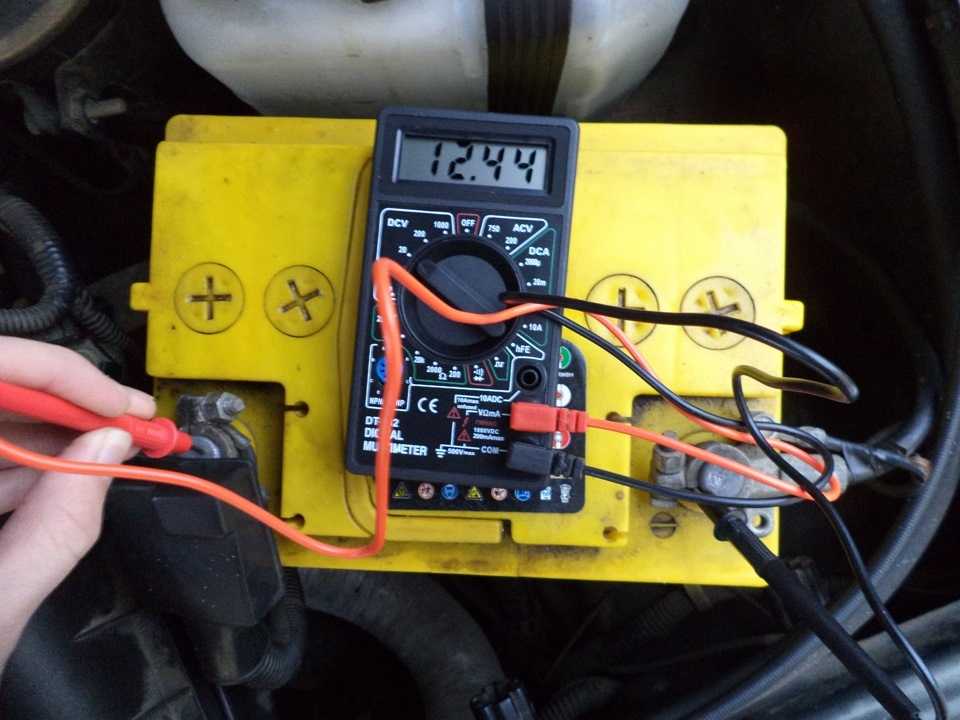

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

  1. Плохой контакт.
  2. Поломка генератора.
  3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Для чего их нужно заряжать

Теперь к вопросу о том, можно ли на деле заряжать необслуживаемые аккумуляторы, зачем и когда такая необходимость возникает.

В идеальных условиях заряжать такие АКБ не нужно. В теории, когда аккумулятор отдаёт свой заряд на стартер и способствует запуску двигателя, в работу включается генератор. Он питает всех потребителей бортовой сети, и АКБ тоже становится одним из них. То есть теперь уже батарея забирает энергию от генератора. За счёт этого удаётся компенсировать те потери, которые АКБ понесла при запуске мотора.

В действительности всё несколько иначе. Очень часто генератору не хватает времени, чтобы восполнить заряд в аккумуляторе.

На это влияет сразу несколько факторов.

  1. Условия эксплуатации. Большинство автомобилистов эксплуатируют машины примерно по одинаковой схеме. Это городская езда, когда в день редко преодолевается расстояние более 100 км. Причём поездки сопровождаются частыми остановками, повторными запусками двигателя. Чтобы АКБ зарядилась от генератора, нужно без остановки на средних оборотах проехать около 40–50 км. Зимой дистанция увеличивается до 80–100 км. Если не выполнять это условие, батарея не будет полностью заряжена. Последующие запуски и небольшие подзарядки приведут к тому, что АКБ полностью сядет. Приходится задействовать зарядное устройство.
  2. Неисправность генератора и его компонентов. Генератор может выдавать слишком большой ток заряда, либо же недостаточный. Чаще всего вина лежит на реле-регуляторе. С помощью этого устройства от генератора к АКБ подаётся необходимое стабильное напряжение. Если это условие не соблюдается, может возникнуть недозаряд.
  3. Погодные условия. Жара пагубно влияет на состояние батареи. Но разряд усиливается именно при отрицательных температурах. Это способствует ускорению саморазряда. Нередко после ночной стоянки зимой утром машина попросту не заводится.

Если бы это была обслуживаемая батарея, в неё можно было бы залить электролит нужной плотности, дать аккумулятору постоять, и шансы на реанимацию повысились бы. Здесь всё иначе. Доступа к секциям нет.

Из-за этого следить за уровнем заряда приходится достаточно тщательно, чтобы не допустить глубокий разряд. Многие автомобилисты, зная эту особенность, берут за правило проводить профилактическую зарядку по 1–2 раза в месяц. Кто-то делает это реже, кто-то чаще. Всё зависит от состояния источника питания и условий эксплуатации.

Механическим способом

Импульсная технология предотвращает накопление сульфатации путем удаления сульфатных отложений с пластин. Затем сульфаты свинца возвращаются в аккумуляторную кислоту в качестве активного электролита. При регулярном подключении системы обслуживания аккумуляторов также предотвращают накопление сульфатов. Десульфатировать можно и вручную.

Чистые пластины помогают батарее работать с максимальной эффективностью, а срок ее службы значительно увеличивается. Признание заряда выше, поэтому аккумулятор заряжается быстрее и с лучшим качеством. Это означает, что батарея заряжается до полной емкости, так что больше энергии доступно для автомобиля. Зарядный потенциал при этом не пострадает.

Общие моменты

Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.

Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.

Также важно понимать, что при ЭДС вольты есть и без прохождений тока по цепи.

Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.

Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.

Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.

В случае роста плотности электролитного вещества растет и показатель тока, ЭДС.

Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет

Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта. Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы

Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.

Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.

Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.

Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.

При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.

Таблица заряда

Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.

Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.

Как разобрать генератор

После того как генератор снят. Его необходимо осмотреть внешне. На наличие трещин. Ротор должен свободно вращаться. При вращении не должны быть слышны скрипы и стуки. Если подклинивают подшипники. Это также приводит к потере зарядки генератора. Ротор в этом случае подтормаживает. Сила магнитного потока колеблется. В результате не создаётся требуемое напряжение.

Не должно быть радиального и осевого смещения ротора. Это также приводит к торможению вращения.

Разборка генератора начинается со снятия щеточного узла. На современных генераторах он выполнен совместно с реле регулятором.

Снятие щеточного узла

Для этого необходимо отверткой открутить два крепёжных винта. Снять реле регулятор вместе со щетками.

Если не сделать этого в первую очередь. Повредятся контактные кольца. Потому что угольные контакты прижимаются к ним пружинами. И при дальнейшем снятии задней крышки. Контакты зацепятся за кольца. И потянут их. В результате может произойти обрыв проводки.

Откручивание и снятие приводного шкива.

Шкив прикручен гайкой с большим усилием через гравер. Поэтому необходимо надёжно закрепить шкив. Для этого следует надеть на шкив старый приводной ремень. Плотно об жать его и сжать в тисках. Отвернуть гайку. При помощи съёмника стянуть шкив с вала. Без съёмника  снять шкив может не получиться. Потому что помимо того что он притянут гайкой. Вал на котором сидит шкив. Имеет коническую форму. Поэтому Шкив плотно сидит на шкиву

Демонтаж диодного моста

Блок с диодами крепится при помощи шурупов. К нему прикручены контакты от обмоток статора. После того как откручены все гайки Диодный блок следует демонтировать.

После того как снят диодный мост снимается статор

Снятие задней крышки генератора

Откручиваются крепежные болты и снимается задняя крышка генератора. В крышке встроен подшипник. Он будет удерживать крышку на своем месте. Чтобы снять крышку необходимо приложить равномерное усилие с противоположных сторон. И пытаться раскачать её. Чтобы подшипник вышел из своего посадочного места.

Снятие передней крышки с ротора

Более сложная задача снять переднюю крышку. Потому что подшипник напрессован на вал. А к корпусу с обратной стороны он закреплен при помощи специальной пластинки. При сборке сначала устанавливается подшипник. Затем вместе с крышкой напрессовывается на вал.

Поэтому при демонтаже передней крышки

Очень важно не повредить её съемником. Крышка хрупкая и легко ломается

Следует смазать место посадки подшипника проникающей жидкостью. Например WD-40.

Самый эффективный способ вы прессовки подшипника заключается в следующем.

 Необходимо установить на твердую поверхность деревянный брусок. Перевернуть вал ротора в низ. Держась за крышку ударить торцом вала по деревянному бруску. Метод сто процентный. Но не требует фанатизма. Желательно не  повредить резьбу на конце вала. Что бы не возникло затем проблем с накручиванием гайки. Удары не должны быть сильными. Может повредится крышка.

Несильные резкие удары постепенно вы прессуют подшипник с вала. Нельзя ударять по валу сверху даже через деревянный брусок. Потому что удар не будет наноситься строго по оси вала.  Не соосный удар не даст результатов, и затруднит снятие подшипника. К тому же возникает большая вероятность разрушения передней крышки.

Нужна ли зарядка необслуживаемого автомобильного аккумулятора?

На этот вопрос, который возникает у начинающих автомобилистов не реже, чем вопрос о том, как зарядить необслуживаемый аккумулятор автомобиля, специалисты однозначно отвечают, что, конечно же, зарядка необходима. По большому счету, они постоянно находятся в режиме самозарядки. При этом подобная подпитка АКБ от генератора по своей сути намного более «жесткий» для батареи процесс, чем щадящая ее зарядка специальным устройством.

Например, когда приходят первые холода, смазка в двигателе становится более густой. Естественно, стартеру требуется больше усилий для того, чтобы раскрутить мотор. А откуда ему взять энергию, если месяцев 6–7 ваша АКБ заряжалась наполовину и ей вполне этого хватало? Именно поэтому профессионалы советуют с наступлением зимнего сезона заряжать батарею до ста процентов, после чего без опаски отправляться в любой по дальности путь.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Необслуживаемые аккумуляторы только называются таковыми. На самом деле обслуживать их нужно, к тому же по практичности такие АКБ значительно уступают обычным батареям с крышками на банках. Из основных недостатков необслуживаемых можно выделить следующие:

  • трудно контролировать уровень электролита;
  • проверить плотность электролита фактически не представляется возможным;
  • боровая сеть автомобиля должна работать без сбоев и замыканий.

Проверить уровень электролита сложно, но всё-таки можно, однако для этого производитель должен заранее позаботиться о наличии специальных меток, указывающих на минимальный и максимальный уровень жидкости. Узнать уровень кислоты нетрудно с такими метками, но с практической точки зрения это мало чем помогает автовладельцу, ведь долить корректирующую жидкость невозможно, нет никаких отверстий. Конечно, можно их просверлить самостоятельно, залить жидкость и снова запаять отверстия, но какой в этом смысл, если можно изначально купить обычный обслуживаемый аккумулятор и не тратить попусту время и нервы.

Необслуживаемые АКБ имеют крышки с функцией рециркуляции электролита, но это не помогает исключить естественное испарение дистиллированной воды в его составе. Уровень падает, пластины оголяются и через некоторое время аккумулятор выходит из строя.

Для оценки работоспособности АКБ используют метод измерения плотности, но на необслуживаемых это невозможно по понятным причинам. Производители оснащают свои изделия специальным прибором гигрометром в виде крышки одной из банок, в простонародье «глазок». Принцип его действия прост, при оптимальной плотности поплавок поднят вверх, при разряде он опускается, для наглядности используется цветовая индикация. Но и тут есть свои недостатки, дело в том, что такой гигрометр не отличается надёжностью и быстро выходит из строя, к тому же он показывает верхний уровень при 65% заряда, а как в таком случае узнать о 100% неизвестно. Плюс ко всему точность показаний оставляет желать лучшего, поэтому полагаться на гигрометр нет смысла, и показывает он плотность электролита только в одной банке, тогда как в других могут быть совершенно другие показатели.

Принцип действия измерительного устройства

Поскольку в этом приборе обязательно устанавливается вольтметр, то аккумуляторная любая нагрузочная вилка может применяться и для проверки напряжения в любой точке бортовой сети автомобиля. Но основное ее назначение – тестирование аккумуляторной батареи, то есть проверка ее готовности к обеспечению рабочего значения тока.

Контактные зажимы вилки подсоединяются к клеммам аккумулятора, а затем производится «включение» нагрузки на короткое время. По уровню напряжения, которое выдает АКБ после подключения рабочего сопротивления, и по его изменению делается вывод о степени готовности аккумулятора и об его исправности.

В основном подобные устройства применяются для автомобильных аккумуляторов, рассчитанных на 12 В или 24 В. Поэтому шкала измерения вольтметра должна быть до 15 В, реже – до 30 В. Рабочий ток, обеспечивающий запуск автомобильного стартера, составляет 80 – 120 ампер. Подключаемое сопротивление прибора должно обеспечивать такой ток при соответствующем напряжении АКБ.

Перед включением нагрузки полезно проверить величину заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах батареи в безнагрузочном режиме.

Для 12-вольтовых аккумуляторов их заряженность оценивается по следующим данным вольтметра:

Оценка заряда АКБ, проверяемая в режиме холостого хода

Напряжение на клеммах АКБ, В 12,7 12,5 12,2 12 Менее 12
Оценка Отлично Хорошо Удовлетворительно Плохо Нет заряда
Степень заряженности, % 100 75 50 25

Понятно, что проверять работу слабо заряженной аккумуляторной батареи под нагрузкой не имеет смысла. Нагружая большим током такую АКБ, ее можно просто повредить. Сначала ее надо подзарядить, а уж затем устраивать проверку на готовность.

Полностью заряженный аккумулятор предстоит тестировать на готовность к работе. Для этого подключается рабочее сопротивление вилки на несколько секунд. По показаниям вольтметра определяется степень готовности АКБ.

Подключение аккумуляторной вилки с нагрузкой к АКБ

Оценка готовности аккумулятора к работе проводится в соответствии с данными, приведенными в таблице:

Оценка готовности АКБ, проверяемая при рабочей нагрузке

Напряжение на клеммах АКБ, В >10,2 9,5 8,5 8 Разновидности нагрузочных аккумуляторных вилок

Даже такой несложный прибор выпускается в различных вариантах. И это относится не только к его внешнему виду.

Вилка со стрелочным индикатором и двумя проводами

Нагрузочные аккумуляторные вилки различаются по следующим характеристикам:

  • Вид вольтметра. Сейчас чаще пользуются цифровыми табло вместо стрелочных. Они дают лучшее восприятия и позволяют более точно оценить изменение напряжения при тестировании под нагрузкой.
  • Диапазон измеряемого напряжения и точность шкалы измерения.
  • Величина сопротивления подключаемой нагрузки.
  • Сменяемость нагрузочного сопротивления. У разных типов аккумуляторов величина рабочего тока может сильно отличаться. Если прибор содержит несколько сменных нагрузочных резисторов, то им можно тестировать АКБ при разных токах нагрузки. У современных нагрузочных вилок изменение нагрузочного сопротивления проводится не механической заменой, а изменением нагрузочного режима на электронном табло.
  • Вариантом подключения прибора к клеммам аккумулятора. Различаются нагрузочные вилки с двумя проводами и с одним проводом. Во втором случае роль провода выполняет контактный штырь, расположенный на корпусе прибора.
