Снятие и установка компонентов отопителя (все модели кроме scenic)

Первым делом

Прежде, чем менять вентилятор отопителя, систему нужно продиагностировать в целом. Необходимо исключить поломки других узлов или ошибки действий при обслуживании климатической секции авто. К таковым относятся:

  • Неправильный подбор или ошибки правил смешивания антифриза. Для этого автомобиля нужна красная охлаждающая жидкость класса G12+/G12++. Как временное решение допускается заливка 13-го жёлтого тосола. Но запрещено наливать синий и зелёный разновидности.
  • Утечки охлаждающей жидкости. Происходят из-за трещин патрубков подачи. Если же проблема крайне быстра, к ответственности привлекают радиаторный узел полностью. Автолюбители стремятся не ремонтировать радиатор, а заменить его полностью из-за тяжести.
  • Отложения вследствие отработанной жидкости. Еще одна серьезная неисправность. Каждый антифриз имеет определенный срок службы. После окончания его свойства меняются. Антифриз становится мутным, появляется своеобразный осадок. Впоследствии он откладывается на стенках радиатора и патрубках, утруждая доступ охлаждающей жидкости. Эффективность снижается. Также причиной подобного сценария становится некачественная жидкость с обочины.
  • Возможен выход со строя датчиков или всего электронного блока управления печкой.
  • И замыкает таблицу банальная невнимательность водителя. Часто автолюбители попросту забывают обновить или долить до приемлемого уровня незамерзающую жидкость.

Если же у водителя все в порядке, но печка не работает – надо проверить моторчик. состоит из нескольких этапов – разборки, очистки, оценки состояния. Затем наступает два варианта: поврежденные детали меняют совместно с обновлением смазки, затем собирают заново и устанавливают. А во втором случае моторчик становится непригодным и его меняют. Рассмотрим все по порядку.

Схема диагностики

Движение воздуха по системе отопителя не отличается от любой другой. Наружный воздух подается через радиатор. Далее он проходит через нагнетатель, или проще говоря, электровентилятор и далее распределяется по салону через сеть шлангов и трубок.

Нормальная работа моторчика сопровождается характерным шумом. Если же он отсутствует, значит виноват предохранитель в салонной части. Проверьте его работоспособность. Добраться до него легко – достаточно лишь найти его слева на передней панели. Надо проверить не только целостность его самого, но и электропроводки около него. Ведь она отвечает за работу вентилятора в разных режимах.

Если предохранитель и резисторы целы, пора переходить к следующему этапу. Запитайте систему напрямую от аккумулятора и включите печку. Работает – ищите дальше проблему. Если не работает, пора проводить замену. Кстати, чтобы добраться до контактов электровентилятора, надо снять бардачок. Штекер разъединяют, а саму батарею подсоединяют к черно- синему проводу сети. А другой контакт подключают на минусовую клемму. Исправный вентилятор начнет работать в прежнем режиме.

Если же ничего не помогает, проводят снятие агрегата для планового обслуживания и замены по необходимости. Алгоритм действий таков:

Починка мотора

Как добраться до печки и сделать ремонт, уже сказано. Есть другой вариант замены мотора. Процесс ремонта не займет много времени, хотя процедура длительная. Сложности он не составит, поскольку открутить гайки и снять крышки сможет любой автовладелец Рено Сценик.

  • Вентилятор отопителя спрятан далеко под приборной панелью, поэтому начинать будем с нее.
  • Необходимо отключить все датчики электроники и АКБ перед работой с резистором.
  • Панель регулировки фар тоже снять.
  • Убираем кнопку ручника.
  • Центральную панель снимаем полностью.
  • На удаляем кожухи, руль, переключатели (на усмотрение).
  • Бардачек тоже убираем в сторону.
  • Датчики света и сигнализации выключаем в последнюю очередь.
  • Подушку безопасности с пассажирского места снимаем.
  • Желательно убрать декоративные накладки на стойках.
  • Медленно и аккуратно снимаем приборную панель, чтоб не порвать шлейф в левой стойке. Переднюю часть панели вытаскиваем через руль.

В результате мы видим много деталей, непонятных проводов и прочие фишки. Только теперь можно снять вентилятор. Если он плохо работает, на удобном столе или поверхности зачистить его и поменять щетки, если возможно.

Промыть нужно каждую деталь, щетки, коллектор после ремонта. Не лишним станет смазка подшипника. При этом проверьте, плотно ли прилегают пружины. Если пыль неравномерно садится на крылья, вероятнее всего, есть область деформации, но не из-за ремонта. Также есть несколько особенностей разборки и сборки приборной панели при починке вентилятора.

  • Если в машине имеются устройства и проводка для дополнительных гаджетов, а сигнализация стоит с автозапуском, внимательно осматривайте «неродные» проводки и приспособления. На Рено предусмотрено движение приборов, и длина проводов позволяет это сделать, чего не скажешь об инородном устройстве.
  • Подключать АКБ нужно в самом конце, когда все будет на своих местах.
  • Очень аккуратно восстановите подушку на пассажирское место. Если она случайно сработает, придется менять всю приборную панель за несколько десятков тысяч рублей.
  • Установка подушки производится при помощи трех разъемов – на массе и двух контактах. В первую очередь открывается разъем, и только потом отключить его от подушки.
  • После сборки проверяйте, как работает каждый прибор, который был отсоединен.

Кстати, если вы заметили, что воздуховоды на Рено снаружи грязные, а чистые они только внутри, воздух с пылью может попадать внутрь системы и машины не только через короб вентиляции. Плановый осмотр Рено (не полную техническую проверку) нужно проходить хотя бы раз в три месяца, чтобы убедиться, все ли работает в машине. Помните, что бдительность водителя и ответственность за исправность системы автомобиля говорит о безопасности пешеходов и других водителей.

Renault Scenic или же Renault Megan Scenic, кому как удобнее, относится к категории компактных минивэнов, которые отлично подходят для городской эксплуатации. Эти машины стали хорошим решением для семейного использования за счёт внушительного пространства внутри при внешних сравнительно небольших габаритах.

При этом компания Renault неплохо продумала эргономику, обеспечила довольно качественную сборку и постаралась создать все условия для комфортных поездок. Потому наличие системы отопления стало обязательным.

В случае с Renault Scenic первого поколения можно смело говорить о довольно простом устройстве отопителя. До основных узлов добраться не составляет труда. Да и сама печка отличается достойными показателями надёжности, из-за чего не так часто становится причиной обращения в автосервис. Имея даже небольшой опыт в самостоятельном обслуживании, опираясь на инструкции и рекомендации из руководства по эксплуатации, проблемы с печкой автовладелец Renault Scenic 1 может решить самостоятельно.

Самостоятельное диагностирование

При холодных потоках воздуха:

В первую очередь стоит обратить внимание на систему охлаждения автомобиля, определив точку, в которой «уходит» тепло. Патрубки и радиатор отопителя проверяются в первую очередь: если двигатель прогрет, они должны быть тёплыми.
Далее проверяется термостат, выводящий жидкость в большой контур

Через 5 минут после запуска двигателя блок до термостата должен стать тёплым, а патрубок остаться не нагретым.
Если самостоятельная проверка не дала результата, выявить причину сбоя в работе позволит своевременная и качественная диагностика. В «МаршалКар» диагностирование проводится с помощью специальных приборов, позволяющих быстро получить точные результаты.

Работа печки только в крайнем положении регулятора оборотов, скорее всего, обусловлена неисправностью реостата, так как в этом случае напряжение подаётся напрямую.

Какие бывают признаки поломки?

Выявить неисправности моторчика не составит особого труда. Существует несколько признаков, свидетельствующих о выходе его из строя.

  1. Исчезают фиксируемые посредством салонного регулятора скорости вращения вентилятора. Могут не включаться не все, а лишь некоторые из них.
  2. Снижается частота вращения рабочего колеса вентилятора.
  3. Появляются затруднения с запуском печки (иногда после целенаправленного удара о правую область панели).
  4. Вентилятор не запустился, а в салоне Рено 2 возник запах проводки.

Во всех перечисленных случаях, особенно в крайнем из обозначенных пунктов, следует незамедлительно приступать к ремонту. В данном случае замена моторчика печки неизбежна.

Кроме приобретения самого мотора, ремонтная процедура потребует новый блок управления, поскольку нередки случаи сгорания клемм разъема и резисторного модуля. Цена на этот узел весьма высока, особенно если это оригинальный продукт. Нелишним будет еще раз удостовериться в выходе из строя модуля.

Во избежание возникновения большинства неприятных моментов, связанных с непредвиденными поломками какого-либо узла в автомобиле Рено 2, следует придерживаться регламентных сроков выполнения ТО, что позволит не только обеспечить безопасность и сэкономить ресурсы, но и избежать многих сюрпризов в дороге.

второго поколения модели

Двигатели Рено второго поколения традиционно надежны, однако, при обслуживании и ремонте силовых агрегатов рекомендуется обращаться к профильным специалистам или станциям технического обслуживания. Например, проведение работ по замене ремня газораспределительного механизма при пробеге 50-60 тыс км своими руками может привести к тому, что положение шестерни рабочих валов будет нарушено. Затяжка крепежных болтов для ее фиксации после приблизительной регулировки «на глаз» неуместна, поскольку качество таких работ будет на низком уровне. Параллельно с заменой ремня ГРМ специалисты рекомендуют провести замену водяной помпы. Для обеспечения высокого качества подобного вида ремонта и замены запасных деталей и расходных материалов необходимо специальное оборудование, инструменты и соответствующие условия.

Использование продукции других производителей существенно сказывается на работе многих узлов и механизмов этих автомобилей. Капитальный подвески этой модели Рено может потребоваться после 100 000 км пробега.

Что такое вентилятор печки

Автомобильный отопитель выполняет довольно простую, но важную функцию — обогрев салона. Кроме этого, устройство предотвращает запотевание стёкол. В соответствии с принятыми нормами, при температуре за бортом в -25 ˚С в салоне должно быть не менее +16 ˚С. Такие показатели необходимы для комфортной эксплуатации автомобиля. Конструктивно отопитель не является сложным узлом.

Тепло в салон поступает от работающего силового агрегата. Нагретый тосол, циркулирующий по системе охлаждения мотора, также попадает в отопительную систему. Там он поступает в радиатор печки, выполняющий функцию обычной квартирной батареи. Вентилятор прогоняет через соты радиатора забортный воздух, который таким способом прогревается. Затем он через воздуховоды поступает в салон. На большинстве транспортных средств тосол, который проходит через радиатор отопителя, сразу возвращается в двигатель, и эта циркуляция обеспечивает постоянно высокую температуру радиатора.

Вентилятор отопителя обеспечивает подачу и распределение горячего воздуха по салону автомобиля

В результате обеспечивается и поддерживается высокая постоянная температура в системе. В случае отсутствия вентилятора не было бы подачи горячего воздуха в салон. По такому принципу работает большинство автомобильных печек.

Одним из основных элементов, обеспечивающим подачу и распространение тепла по салону, является вентилятор отопителя, представляющий собой электромотор с крыльчаткой на его оси. Он предназначен для применения в системе отопителя машины для нагнетателя горячего воздуха.

VESKO-TRANS.RU

Смена двигателя печь 2

Хотя мы живем в современном и технологически продвинутом мире, совершенные машины еще не были изобретены, поэтому не имеет значения, какую часть или элемент можно сломать. Повреждение может произойти на французском автомобиле Рено Меган.

Как это устроено нагреватель нагреватель мало чем отличается от печей других автомобилей, поэтому есть возможность самостоятельной замены. Многие автовладельцы считают, что для замены двигателя необходимо разобрать всю переднюю панель, но это не совсем так.

Процесс ремонта печи прост и не требует специальных навыков. Следуя инструкциям по замене, вы можете легко выполнить эту задачу.

Пошаговое

Первым шагом является удаление наложения. Как устранить неполадки и заменить мотор печки на Renault Megane 2, сняв коробку передач Renault

Вы должны удалить это очень осторожно. В центре панели находится защелка ключа

Двухфазный контроллер Renault Megane управляется соленоидом через электромагнитный клапан, установленный на. Снятие облицовки задней двери Renault Megane 3 Просто нужно поменять местами.
Второй шаг
обратить ваше внимание на направление, в котором расположены педали. Возьмите с собой фонарик для удобства и ясности
Если есть один, который носит на вашей голове, то это может быть наиболее удобным вариантом. Зажигаем на кнопку с стоп-сигналом и снимаем ее. Снимается поворотом на время. Тогда вам просто нужно удалить его.
Третий этап начинается со снятия разъема педали газа. Снятие Renault 3 Кузов 3 3 Для этого аккуратно нажмите плоской стороной вправо, а затем снимите его. Если вы не можете схватить его руками, вы можете использовать отвертку.
Далее идет тормоз. Замена шарового шарнира для Renault Megane 2 Снимите контргайку. Затем снимите педаль со штока, опустите защелку вниз. Затем вы можете удалить ось в правильном направлении.
Затем открутите четыре гайки, удерживающие педаль в сборе, и снимите ее.
Теперь посмотри глубже. Там мы видим мотор, который нам нужен печь. снятие мотора отопителя; внутреннего вентилятора для Renault Megane 2. Теперь отсоединяем еще один разъем.
Открыв нагреватель, нажмите на язычок защелки сверху и поверните его против часовой стрелки.
Теперь вам нужно снять разъемы с двух проводов (те, которые толще). Разъем открывается по тому же принципу, что и крышка багажника.
Ну что ж, последний этап. Чтобы подумать о будущем ремонте и замене двигателя печи, вам следует остановиться на Renault Megane 2. Мы получаем печь Renault Megane. Мы снимаем аккумулятор для Renault Megane 2 Это невозможно сделать, пока вы не очистите тормозной шток. Здесь нужно попытаться проявить фантазию. Храповик Рено лучше всего ползет под педалью тормоза. Это следует делать очень осторожно, стараясь не повредить сам двигатель и прилегающие к нему элементы.
Сборка мотора тоже проста. Для этого выполните все шаги в обратный.

Как снять и заменить вентилятор отопителя Renault Megane2

. Гудит о.Renault .

Симптомы поломки

Определить, что двигатель вышел из строя, довольно просто. Для этого есть ряд сигналов, которые указывают на это:

  • Скорость вентилятора «исчезает». Не все могут исчезнуть сразу, а лишь немногие. После этого они в конце концов начинают мочиться, пока полностью не перестают работать.
  • Падение скорости вращения вентилятора.
  • Печь плохо заводится, возможно, только с «удара» в нижнюю правую торпеду.
  • В салоне пахнет проводкой, но двигатель вообще не запускается. Это крайний случай, после обнаружения которого требуется срочный ремонт.

Чтобы заменить его, вам нужно будет купить не только сам двигатель, но и его блок управления, так как, как правило, перегорают как клеммы в разъеме, так и блок резистора. Цена устройства довольно дорогая, особенно если вы покупаете все у производителя. Поэтому лучше сначала разобрать панель и посмотреть, что именно нужно изменить. Уважаемые автовладельцы, не контролируйте техническое состояние деталей и запчасти для вашего автомобиля. Иди вовремя

Замена Renault Megane 2 и 3 Топливный фильтр, несмотря на его важность. Установка Renault Megane 2 над смотровым окном

Под задними колесами автомобиля необходимо установить безопасные упоры, чтобы избежать выхода автомобиля во время ремонта. Следуйте всем рекомендациям по эксплуатации вашего автомобиля, тогда автомобиль прослужит вам долгий и надежный сервис. Как снять плату вентилятора для Renault Megane 2 Ну и конечно будьте осторожны на дороге! Наслаждаться поездкой!

Источник

Post Views: 0

Поколения Рено

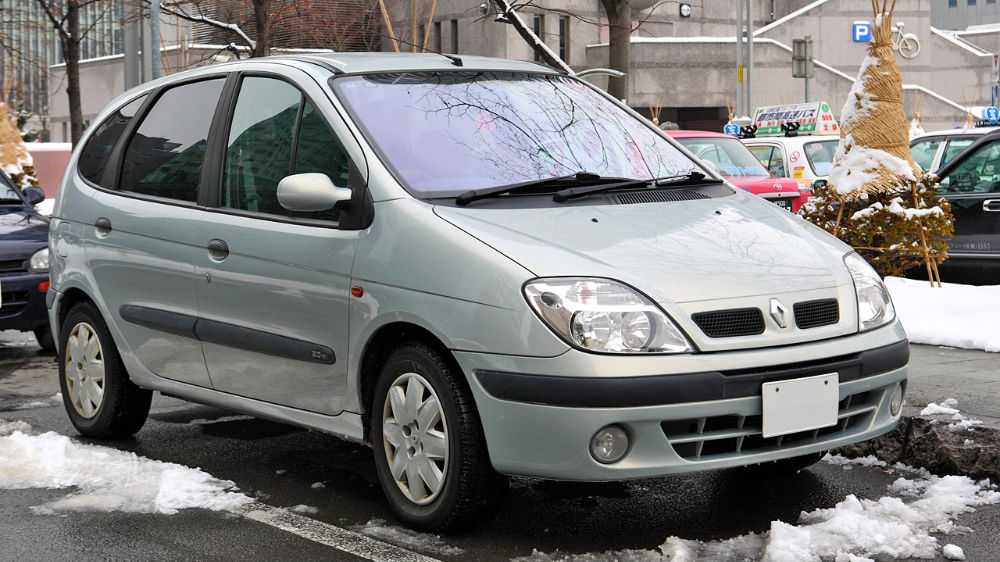

Впервые компактный минивэн на базе Рено Меган, получивший название Рено Сценик, появился в 1996 году. А уже спустя год получил титул “Автомобиль года” в Европейском Союзе.

Renault Scenic I — комплектовался 8-клапанными бензиновыми двигателями 1.4, 1.6 и 2.0, а 16-клапанные появились с рестайлингом 1999 года. Дизельный мотор 1.9 тоже вскоре получил различные модификации.

Renault Scenic II — был уже полностью самостоятельной моделью и вышел в 2003 году, получив рестайлинг в 2006. Бензиновые 16-клапанные двигатель сохранились, а вот линейка дизельных моторов расширилась установками 1.5 dCi, 1.9 dCi, 2.0 dCi и их модификациями. Появилась версия — 7-местный Grand Scenic с расширенной базой.

Renault Scenic III — начал выходить в 2010 году и к завершению цикла в 2015 году успел пережить два рестайлинга. Обновление внесли значительные изменения в дизайн авто, сделав его современным и динамичным, особо модификации подверглась передняя часть. Бензиновые двигатели 1.2, 1.4, 1.6 и 2.0 шли в паре с механическими, автоматическими коробками и вариаторами, дизельные 1.5, 1.6 и 2.0 держали в напарниках МКПП и АКПП. Также появилось новое семейство двигателей Энерджи.

Renault Scenic IV — новейшее поколения начало выходить в 2016 году с ярким и броским дизайном. Гамма бензиновых двигателей представлена парой модификаций мотора 1.2 с МКПП, а вот парк дизелей куда шире — шесть вариантов двигателей 1.5 и 1.6 с механическими и роботизированными коробками передач. Также имеется модель с гибридным двигателем 1.5 плюс МКПП.

Источник

Замена отопительного вентилятора на «Рено Меган»

Для того чтобы поменять печной вентилятор, нам понадобятся следующие инструменты:

  • отвёртка крестовая;
  • отвёртка с плоским жалом;
  • комплект рожковых ключей;
  • набор торцовых ключей;
  • фонарик.

Последовательность замены

Чтобы справиться с работой в сжатые сроки, нужно придерживаться приведённой ниже последовательности действий:

  1. На торпедо, слева от водителя, имеется пластиковая накладка. Она держится на нескольких защёлках. Главная клипса расположена в центре накладки, так что надавить необходимо именно туда. После того как раздастся характерный щелчок, накладка аккуратно вытаскивается.

    Боковая накладка на торпедо «Рено Меган» держится на шести защёлках

  2. Открывается доступ к кнопке стоп-сигнала. Она снимается вручную. Кнопку нужно просто повернуть по часовой стрелке, и она выпадет из своей ниши.

    Для снятия кнопки стоп-сигнала её достаточно просто повернуть по часовой стрелке

  3. Следующий шаг — тормоза. Стопорная шайба аккуратно поддевается плоской отвёрткой, приподнимается и снимается со штока. Теперь фиксатор можно опустить. А чтобы вынуть ось, достаточно просто потянуть её вправо.

    Ось на тормозах «Рено Меган» извлекается после снятия фиксатора

  4. Педальный узел держится на четырёх гайках на «13». Они откручиваются обычным рожковым ключом, после чего педальный узел снимается.

    Для снятия педального узла «Рено Меган» придётся отвернуть 4 гайки на 13

  5. Открывается доступ к электромотору вентилятора. Однако его загораживает жгут электропроводки. Его разъём находится с левой стороны. На нём есть защёлки. Для того чтобы вынуть разъём из гнезда, нужно сжать эти защёлки и потянуть провода на себя.

    Для снятия жгута с проводами его защёлки нужно сжать и потянуть на себя

  6. Электромотор с вентилятором держится на пластиковых фиксаторах. Чтобы извлечь его, необходимо надавить на язычок фиксатора, а затем повернуть мотор против часовой стрелки.

    Чтобы отсоединить электромотор вместе с вентилятором, его следует повернуть против часовой стрелки

  7. Извлечению электромотора с вентилятором мешает шток тормозов. Для того чтобы вынуть мотор, не повредив крыльчатки, его следует развернуть так, как показано на фото ниже. Демонтаж возможен только в определённом положении.

    Извлечь моторчик с отопительным вентилятором из «Рено Мегана» можно только так

  8. После извлечения изношенный вентилятор заменяется новым и производится обратная сборка системы отопления и торпедо.
