СНЯТИЕ И УСТАНОВКА БЛОКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДВИГАТЕЛЬ K4М)

Снятие

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Рис. 8. Снятие воздухопровода: 1 – воздухопровод

Снимите воздухопровод (рис. 8).

Отсоедините колодку проводов от блока дроссельной заслонки и шланг системы улавливания паров топлива от электромагнитного клапана продувки адсорбера.

Рис. 9. Снятие блока дроссельной заслонки: 1 – колодка проводов; 2 – шланг системы улавливания паров топлива; 3 – болты крепления

Открутите болты крепления и снимите блок дроссельной заслонки (рис. 9).

Установка

Заменяйте прокладку при каждом снятии блока дроссельной заслонки. Установка производится в порядке, обратном снятию. Равномерно затяните требуемым моментом (13 Н·м) болты крепления блока дроссельной заслонки.

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

Дерганье авто

Рывки, дергание при разгоне – это признаки нарушения в работе электрических или электронных устройств; чаще всего – индукционных катушек (дизелю несвойственно). Характерным симптомом нарушения режима выработки высокого напряжения являются рывки при резком нажатии на педаль: машина несколько секунд «думает», троит, а затем резко набирает скорость, как будто выпрыгивает.

Дефект чреват неприятностями, особую опасность он представляет для любителей быстро объезжать «непредвиденно» возникшие помехи перед светофорами. Проявление неисправности в работе катушек может быть связано с температурой двигателя: межобмоточное сопротивление изменяется вместе с тепловым режимом работы.

Уверенность и четкость работы силового агрегата может зависеть от состояния эластичных опор. В случае провисания блока цилиндров у задней опоры наблюдаются рывки и провалы при попытке тронуться с места или в момент переключения трансмиссии.

Устройство и принцип работы

Чтобы понять, как работает электронная педаль газа, необходимо знать общий принцип работы акселератора. Дело в том, что их функции предельно схожи, но простейшим механизмом является именно механический привод.

Педаль акселератора, или как ее привыкли называть — «газа», является средством управления положением дроссельной заслонки.

Дроссельная заслонка, в свою очередь, отвечает за количество подаваемого воздуха во впускной коллектор двигателя. Чем больше кислорода поступает в камеру сгорания, тем выше обороты коленчатого вала. Педаль представляет собой рычаг, который воздействует на привод заслонки. Привод же, может быть тросовым или рычажным. Все это, так или иначе, облегчает усилие, прилагаемое для нажатия на педаль газа.

Принцип действия электронной педали немного сложен, но во много раз облегчает управление оборотами двигателя. Такая педаль применяется только на инжекторных автомобилях, так как полностью основана на работе электронных устройств. В состав акселератора входят: педальный модуль, модуль преобразования сигнала и блок управления положением дроссельной заслонки.

При нажатии на педаль, модуль передает информацию об угле отклонения рычага на модуль преобразования сигнала. Система транзисторов передает усиленный сигнал на блок управления дроссельной заслонкой. После согласования полученного сигнала с электронным блоком управления, модуль дроссельной заслонки определяет угол ее открытия. Таким образом, обеспечивается электронный способ открывания дроссельной заслонки.

Преимуществом такой педали можно считать экономичность и простоту эксплуатации. Это связано с тем, что усилие, необходимое для нажатия, заметно снижено, что обеспечивает удобство управления автомобилем.

Что такое вентилятор печки

Автомобильный отопитель выполняет довольно простую, но важную функцию — обогрев салона. Кроме этого, устройство предотвращает запотевание стёкол. В соответствии с принятыми нормами, при температуре за бортом в -25 ˚С в салоне должно быть не менее +16 ˚С. Такие показатели необходимы для комфортной эксплуатации автомобиля. Конструктивно отопитель не является сложным узлом.

Вентилятор отопителя обеспечивает подачу и распределение горячего воздуха по салону автомобиля

В результате обеспечивается и поддерживается высокая постоянная температура в системе. В случае отсутствия вентилятора не было бы подачи горячего воздуха в салон. По такому принципу работает большинство автомобильных печек.

Одним из основных элементов, обеспечивающим подачу и распространение тепла по салону, является вентилятор отопителя, представляющий собой электромотор с крыльчаткой на его оси. Он предназначен для применения в системе отопителя машины для нагнетателя горячего воздуха.

Где находится вентилятор печки у автомобиля «Рено Меган»

На «Мегане» 2 (3) для ремонта либо замены вентилятора печки потребуется демонтировать элемент. При недостаточном опыте отыскать моторчик отопителя не так просто. Чтобы подобраться к электромотору, нужно опуститься под торпеду к педальному узлу. Справа от педали акселератора есть щиток: его нужно открыть. За ним и располагается электродвигатель.

Вентилятор печки находится под передней панелью в верхней её части

Диагностика Renault Megan 2, 3 своими руками

Диагностика по моделям авто 1 комментариев 05 апреля 2020 Просмотров: 2722 Рейтинг:

Время прочтения

Сложность материала:

Для любителей — 3 из 5

Рено Меган насчитывает три линейки модификаций – первая, вторая, третья. Несмотря на небольшие различия электроники, принцип компьютерной диагностики остается прежний.

Для сервиса предусмотрен официальный прибор – Renault Can Clip. Но у аппарата есть весомый минус – цена. Диагностику автомобиля можно провести и другими сканерами. При этом возможности анализа электронных блоков остаются прежними.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Renault Megane». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

Проверка и замена датчика положения газа на автомобиле Рено Меган 2

Для выполнения работы потребуется мультиметр.

Работу выполняем в следующей последовательности:

Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.
Нажимаем фиксатор колодки жгута проводов и отсоединяем колодку от педали газа.

Торцевым ключом на 10 мм отворачиваем три гайки крепления педали газа (на фото гайки верхнего и нижнего крепления не видны).

Снимаем педаль газа со шпилек кронштейна.
Мультиметром в режиме, подсоединив его к выводам 2 – 6 и 3 – 5 датчика, проверяем сопротивление токопроводящих дорожек.

Назначение выводов датчика педали газа на автомобиле Рено Меган 2

Номер вывода	Цепь датчика	Назначение
1	Токопроводящая дорожка №2	Сигнал №2 напряжением от 0 до +2,5В
2	Токопроводящая дорожка №2	Питание на датчик +5В
3	Токопроводящая дорожка №1	Питание на датчик +5В
4	Токопроводящая дорожка №1	Сигнал №1 напряжением от 0 до +5В
5	Токопроводящая дорожка №1	«Масса»
6	Токопроводящая дорожка №2	«Масса»

СНЯТИЕ И УСТАНОВКА БЛОКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДВИГАТЕЛЬ F4R)

Снимаем минусовую клемму с аккумуляторной батареи.

Шлицевой отверткой ослабляем хомут крепления воздуховода к дроссельному узлу

Ослабляем хомут крепления воздуховода к корпусу воздушного фильтра.

Ключом на 10 отворачиваем четыре болта крепления дроссельного узла

Отсоединяем трубку рециркуляции

Отжимаем тонкой отверткой фиксатор и вынимаем разъем управления дроссельной заслонкой

Вынимаем дроссельный узел для прочистки

Прочищаем дроссельный узел жидкостью для прочистки карбюраторов.

Продуваем сжатым воздухом дроссельный узел

Устанавливаем дроссельный узел в обратной последовательности

При установке проверяем резиновое уплотнительное кольцо.

Заменяйте прокладку при каждом снятии блока дроссельной заслонки. Установка производится в порядке, обратном снятию.

Затяните требуемым моментом (10 Нм) болты крепления блока дроссельной заслонки (двигатель F4R 776).

Равномерно затяните требуемым моментом (13 Нм) болты крепления блока дроссельной заслонки.

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

СНЯТИЕ И УСТАНОВКА БЛОКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДВИГАТЕЛЬ K4М)

Снятие

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Рис. 8. Снятие воздухопровода: 1 – воздухопровод

Снимите воздухопровод (рис. 8).

Открутите болты крепления и снимите блок дроссельной заслонки (рис. 9).

Установка

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

Почему не работает вентилятор печки «Рено Мегана» 2 (3)

Несмотря на то что автомобили зарубежного производства оснащаются современным оборудованием, полностью избежать поломок не удаётся. Так, у некоторых автомобилей марки «Рено» 2 (3) довольно распространённой проблемой является выход из строя вентилятора печки. Чтобы понять, с чем связана неполадка, вначале стоит рассмотреть, как она может проявляться.

Симптоматика поломок

О том, что в работе вентилятора возникли неисправности, свидетельствуют следующие признаки:

работа вентилятора на низких оборотах;
постепенный выход из строя скоростей;
в салоне автомобиля ощущается запах электропроводки;
печка запускается с затруднениями (после механического воздействия на нижнюю часть торпеды справа возле педали газа);
полная остановка электромотора.

В последнем случае ремонт отопителя неизбежен. Однако для того чтобы быть уверенным, что проблема кроется именно в вентиляторе печки, нужно знать о диагностировании рассматриваемого узла несколько больше.

Диагностика поломок

Чтобы определить неисправность, следует придерживаться простой методики.

Если при повороте регулятора отопителя неслышно работающего моторчика, то первое, что следует проверить, это предохранитель. Расположен этот элемент в блоке предохранителей с левой стороны возле торпеды и рассчитан на ток в 30 А. В случае перегорания плавкой вставки, нужно выяснить причину.
В блоке предохранителей за работоспособность цепи вентилятора отопления отвечает элемент С номиналом в 30 А
Если нарушена работоспособность электромотора на какой-то скорости, понадобится мультиметр, с помощью которого удастся определить, какой резистор перегорел. После этого можно заменить элемент либо полностью поменять блок сопротивлений. Если резисторы находятся в исправном состоянии, то, вероятнее всего, виновником является переключатель управления вентилятором, который подлежит замене.
Если вентилятор не работает на какой-то из скоростей, то причиной может быть выход из строя сответствующего резистора
Когда было определено, что предохранитель цел, но моторчик при этом не вращается, нужно проверить именно вентилятор. Для этого узел следует подсоединить напрямую к аккумулятору. Подобраться к моторчику можно только после подъёма бардачка над передней панелью. Затем разъем питания разъединяют, на провод чёрно-синего цвета подают плюс от АКБ, минус соединяют с другим контактом. При таком способе подключения исправный вентилятор будет функционировать на максимальных оборотах. Если признаков работы нет, двигатель придётся заменить.
При соединении электромотора отопителя напрямую к АКБ и его работе с максимальными оборотами, можно судить об исправности узла

Помимо неполадок самого мотора, с отопителем салона возможны и другие проблемы, при которых снижается эффективность работы системы. Причин тому может быть несколько, например, низкий уровень антифриза в системе охлаждения, поломка заслонок, что приводит к нарушению нормального притока воздуха.

Мотор подтраивает

Дефект проявляется пониженными оборотами и устойчивой ровной вибрацией всего блока. Причинами отказа работы одного из цилиндров могут быть:

избыточная выработка на поверхности блока, поршня, уплотняющих колец – мотор троит, тупит, дергается при разгоне;
повышенный износ подшипников коленчатого вала;
не функционирует клапанный механизм;
происходит отказ свечей из-за выработки, пробоя или прогара;
неисправность ЭДС индукции высокого уровня напряжения – катушек;
троит мотор при отказе датчиков управления;
неисправность форсунок, при этом мотор часто тарахтит.

Отказ топливных форсунок может проявляться в следующих событиях:

ДВС, дизель не запускается или заводится не сразу;
провалы, вибрация двигателя при работе на всех режимах;
ДВС, дизель троит на холостом ходу, тарахтит;

Недостатки у ДВС Рено Меган проявляются различными симптомами, которые опытными водителями французской машины давно систематизированы. Но для более точного понимания причин сбоев в работе, выясняют, как изменились другие параметры:

Схема диагностики

Движение воздуха по системе отопителя не отличается от любой другой. Наружный воздух подается через радиатор. Далее он проходит через нагнетатель, или проще говоря, электровентилятор и далее распределяется по салону через сеть шлангов и трубок.

Нормальная работа моторчика сопровождается характерным шумом. Если же он отсутствует, значит виноват предохранитель в салонной части. Проверьте его работоспособность. Добраться до него легко – достаточно лишь найти его слева на передней панели. Надо проверить не только целостность его самого, но и электропроводки около него. Ведь она отвечает за работу вентилятора в разных режимах.

Если предохранитель и резисторы целы, пора переходить к следующему этапу. Запитайте систему напрямую от аккумулятора и включите печку. Работает – ищите дальше проблему. Если не работает, пора проводить замену. Кстати, чтобы добраться до контактов электровентилятора, надо снять бардачок. Штекер разъединяют, а саму батарею подсоединяют к черно- синему проводу сети. А другой контакт подключают на минусовую клемму. Исправный вентилятор начнет работать в прежнем режиме.

Если же ничего не помогает, проводят снятие агрегата для планового обслуживания и замены по необходимости. Алгоритм действий таков:

Мотор подтраивает

избыточная выработка на поверхности блока, поршня, уплотняющих колец – мотор троит, тупит, дергается при разгоне;
повышенный износ подшипников коленчатого вала;
не функционирует клапанный механизм;
происходит отказ свечей из-за выработки, пробоя или прогара;
неисправность ЭДС индукции высокого уровня напряжения – катушек;
троит мотор при отказе датчиков управления;
неисправность форсунок, при этом мотор часто тарахтит.

Отказ топливных форсунок может проявляться в следующих событиях:

ДВС, дизель не запускается или заводится не сразу;
провалы, вибрация двигателя при работе на всех режимах;
ДВС, дизель троит на холостом ходу, тарахтит;

Источник

СНЯТИЕ И УСТАНОВКА БЛОКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДВИГАТЕЛЬ K4J)

Снятие

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите корпус воздушного фильтра.

Рис. 6. Отсоединение колодки проводов от блока дроссельной заслонки и шланга системы улавливания паров топлива от электромагнитного клапана продувки адсорбера: 1 – корпус воздушного фильтра; 2 – колодка проводов; 3 – шланг системы улавливания паров топлива

Отсоедините колодку проводов от блока дроссельной заслонки и шланг системы улавливания паров топлива от электромагнитного клапана продувки адсорбера (рис. 6).

Рис. 7. Снятие блока дроссельной заслонки: 1 – болты

Открутите болты крепления и снимите блок дроссельной заслонки (рис. 7)

Установка

Установка производится в порядке, обратном снятию. Прокладка блока дроссельной заслонки подлежит замене после каждого снятия (для облегчения ее установки используйте смазку).

Затяните требуемым моментом:

– болт крепления блока дроссельной заслонки (13 Нм);

– болты крепления корпуса воздушного фильтра (9 Нм). Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

На педаль не реагирует, авто «подтупливает»

Одной из причин является относительно небольшой срок службы фазорегулятора; на отдельных моделях сбои в его функционировании начинают проявляться после 40 тыс. км пробега. Первые признаки поломки проявляются как трудности при запуске: движок троит, тупит, вращается с характерным потрескиванием. Двигатель тарахтит с шумом особого свойства – детонационным, ударным; тон работы напоминает дизель. При разгоне слышны вибрации силового агрегата, могут проявляться провалы в наборе мощности, снижение тяги, скорости.

Нельзя списывать со счетов и возможность отказа в работе топливного насоса, фильтрующих топливных элементов, датчиков управления или форсунок. Диагностика функциональности топливного тракта начинается с измерения давления в топливной рампе. Если его уровень ниже нормы, то следующим этапом определяют, с чем связано пониженное давление:

с засорами трубопроводов;
с отказом насоса;
с нарушением контактов датчиков;
с их отказом.

Правильная чистка и адаптация дроссельной заслонки Рено Меган 2

Дроссельный узел необходим для того чтобы дозировать количество воздушной смеси, поступающей в камеру сгорания. Основной его компонент – заслонка, которая отклоняется на определенный угол, тем самым регулируя поток. Периодически дроссельный узел может засоряться. Причин тут может быть несколько:

Картерные газы, проходящие через фильтр, не очищаются и оседают на стенках дросселя
Воздушный фильтр слишком загрязнен и требует замены
Повреждение бокса для воздушного фильтра, вследствие чего идет забор неочищенного воздуха.
Прочие неисправности

В результате на стенках и на заслонке может образовываться налет, который со временем увеличивается и образует дополнительное препятствие для забора воздуха. Угол заслонки, который выставляется ЭБУ автомобиля становиться недостаточным, в результате топливовоздушная смесь становится бедной. Все это сказывается на ходовых качествах автомобиля, обороты могут плавать, наблюдается снижение мощности, особенно при подъемах.

Самостоятельное диагностирование

При холодных потоках воздуха:

В первую очередь стоит обратить внимание на систему охлаждения автомобиля, определив точку, в которой «уходит» тепло. Патрубки и радиатор отопителя проверяются в первую очередь: если двигатель прогрет, они должны быть тёплыми.
Далее проверяется термостат, выводящий жидкость в большой контур

Через 5 минут после запуска двигателя блок до термостата должен стать тёплым, а патрубок остаться не нагретым.
Если самостоятельная проверка не дала результата, выявить причину сбоя в работе позволит своевременная и качественная диагностика. В «МаршалКар» диагностирование проводится с помощью специальных приборов, позволяющих быстро получить точные результаты.

Работа печки только в крайнем положении регулятора оборотов, скорее всего, обусловлена неисправностью реостата, так как в этом случае напряжение подаётся напрямую.

Частые вопросы по автодиагностике через компьютер или смартфон:

Рассмотрим популярные вопросы по сервису Renault Megane 2.

Подходящие адаптеры, кабели и программы для сервиса

Марка блока управления	Шина данных	Сканер	ПО
ECU Siemens EMS 3120, 3125, 3130, 3132	CAN	Renault CAN Clip (Original) ELM327 * Сканматик 2 CARS CDP Launch CReader	DDT2000 CLIP (Renault) Torque Pro PyRen launcher (CLIP базы) Сканматик XR25PC (ранние выпуски ЭБУ)
Bosch
DELPHI

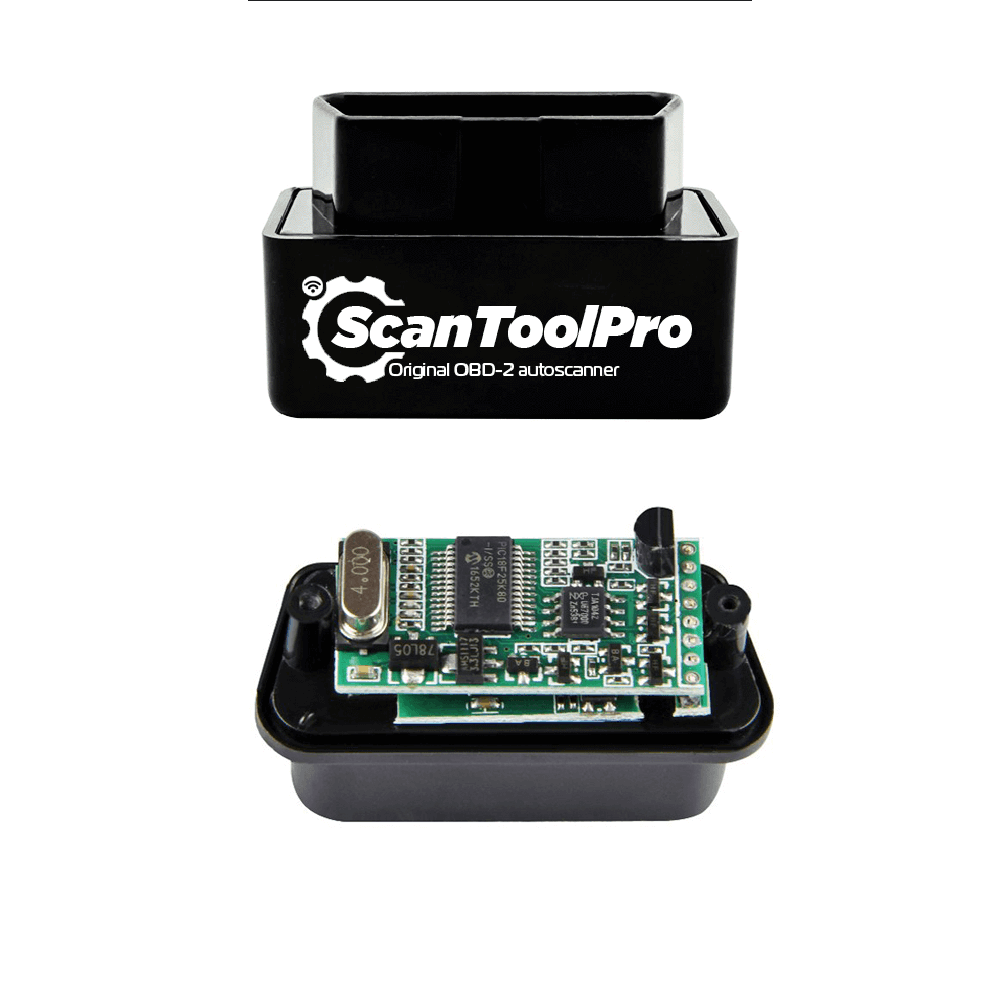

* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5, например Scan Tool Pro

Важно:

В Renault реализована единая схема общения модулей по CAN-шине. Опрос внешним оборудованием происходит аналогично

Для ELM327 важно выбрать правильную модификацию. Стабильная работа, чтение памяти ЭБУ обеспечивает версия 1.5

Блоки управления фирмы DELPHI диагностируются одноименным сканером. На рынке часто встречаются аналоги серии DS по низкой стоимости. На практике часты случаи «отвала» сканера из-за низкого качества.

Подходящие сканеры для Renault Megane

Для Renault Megane II используются следующее оборудование:

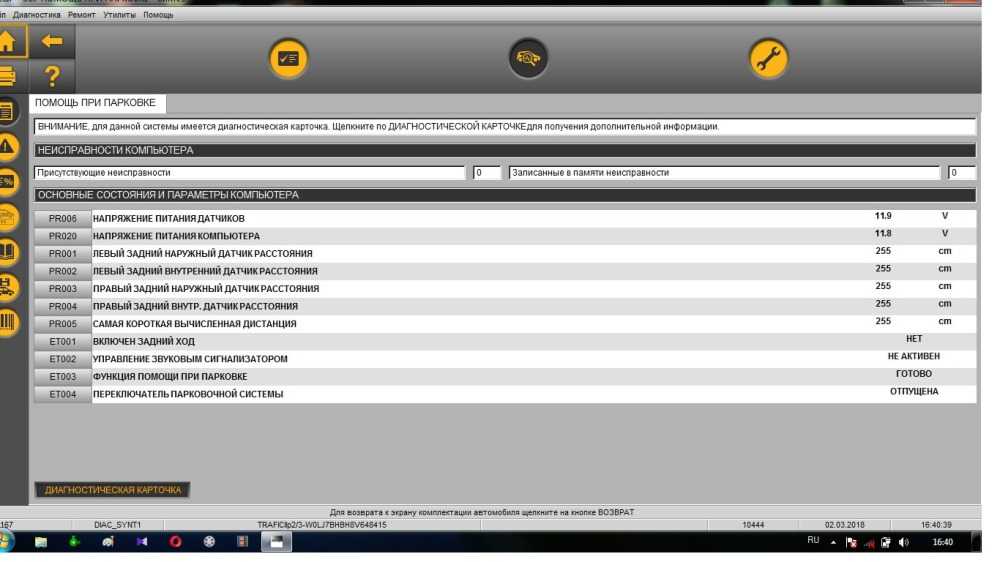

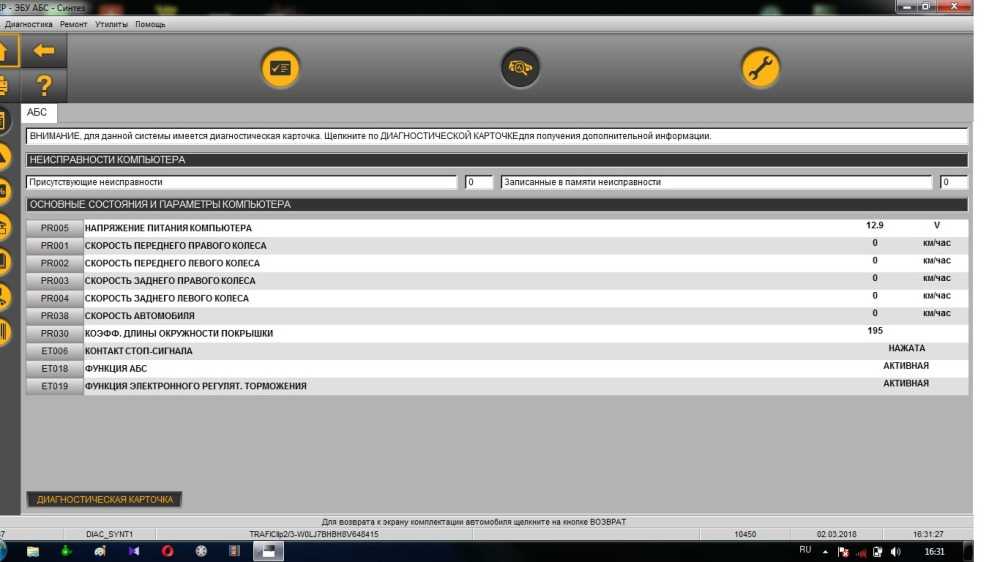

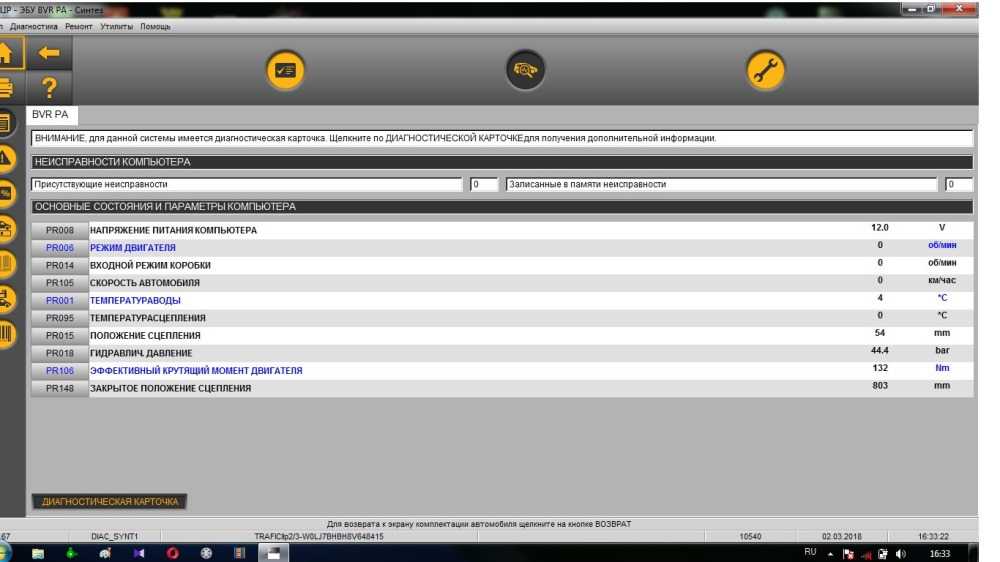

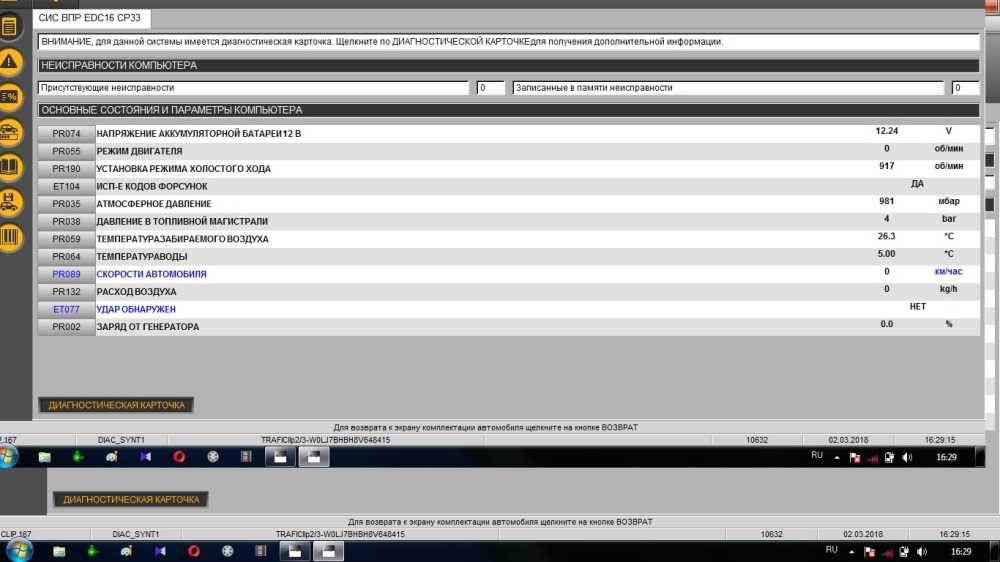

RENAULT CAN CLIP. Дилерский сканер, подходящий для всей линейки автомобилей Рено. Имеет собственное программное обеспечение.
Launch CReader VI S. Портативный аппарат, оснащенный встроенным дисплеем. Прибор поддерживает глубокую диагностику машины, считывания памяти блока управления.
Launch CReader 7S – обновленный вариант. Применяется в линейке Renault для сброса сервисных диапазонов. Хорошо коммутируется с блоками типа BOSCH, Siemens.
Black CDP+. Аналог известного AUT OM CDP. Профессиональный сканер мультимарочного использование. Подходит для Рено Меган второго поколения.

Мощный вариант для комплексного анализа автомобиля — Renault CAN CLIP. Заточен под работу с машинами данной марки.

Особенности профессиональной диагностики без дилерского прибора CLIP

Диагноситку Рено Меган, в зависимости от устройства и программного обеспечения, можно разделить на три типа:

подключение через Android-совместимый прибор, с использованием Torque PRO и расширенным PID +OBDII ELM327 адаптер версии 1.5;
диагностика через компьютер илиAndroid-совместимое устройство, с применением скриптов PyREN +OBDII ELM327 адаптер версии 1.5;
применение диагностического программного обеспечения DDT2000 + OBDII ELM327 адаптер версии 1.5.

Работать с базами DDT2000 можно как через сам PyRen на ПК, так и через другую оболочку под названием DDT4ALL.

Порядок действий:

Установка Torque Pro на Андроид-устройство.
По пути /.torque/extendedpids перенести файл конфигурации .csv. Он имеет расширенный набор инструкций PID. Это позволит сканеру «общаться» с большинством модулей автомобиля. Удобный способ переноса файлов конфигурации – Total Commander.
Для Megane 2 необходимо изменить стандартную строку инициализации. Рабочий вариант: atat0\natstff\natat1\natal\natcra7e8\natfcsh7e0\natfcsd300000\natfcsm1\nattp6\n10C0

После проведения предварительных настроек можно соединиться с блоком. Схема опробована на блоках управления ДВС К9К 832, 836, 837 – Siemens, Valeo.

Torque Pro позволяет диагностировать большинство систем автомобиля, анализировать данные датчиков в реальном времени, проводить тесты электронных модулей.

Примечание:

С недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CLIP.

Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.

Источник

Пошаговый демонтаж печки

Соблюдайте внимательность при снятии вентилятора печи на Renault Megan 2. Тогда вся работа пройдет крайне быстро и без проблем.

Аккуратно, без лишних усилий удалите накладку. Фиксатор находится ровно в центре приборной панели.

Перед вами откроется любопытный пейзаж. Вооружитесь налобным фонариком и двигайтесь в направлении педалей.

Теперь ликвидация кнопки управления огнями остановки. Для этого её надо поворачивать против часовой стрелки, затем вынуть.

Следующий на очереди – разъём педали газа. Для этого придавите с плоской стороны. Для поддевания пригодится отвертка в качестве рычага. Когда с газом будет покончено, переходите к тормозу. Его удерживает стопорная шайба. Соединитель необходимо снять со штока и отпустить фиксатор. Ось вынимайте по ходу вправо.

На картинке ниже представлены точки крепления педального узла. Для того чтобы их удалить, воспользуйтесь ключом 13.

После всех этих шагов вы и увидите вишенку, точнее вентилятор печки. Чтобы до него добраться, нужно отсоединить еще один разъем. С торцевых сторон у него видны защелки. На этом этапе хочется бросить все и ехать в автосервис. И как далеко вы уедете на раскоряченной машине, интересно? Так что продолжаем демонтаж вентилятора печки.

Узел нужно развернуть против часовой стрелки.

Теперь необходимо снять разъём, от которого отходят два толстых провода
Обратите внимание на его положение. Процедура может вызвать затруднения
Поскольку мы соприкасаемся с электрикой, то любое движение с ошибкой сделает эксплуатацию транспортного средства опасным. Снятие разъёма надо начинать от центра узла с осторожным выводом влево по ходу с оси.

Далее необходимо провести моторчик между тормозным штоком и патрубками радиатора. Сделать это непросто, но можно

Важно вручную повернуть вентилятор отопителя Renault Megan 2 в положение с картинки выше. И тогда с большим трудом, но такая процедура принесет успех.

Как снять педаль газа рено меган 2

Электронный блок управления двигателем находится под капотом с левой стороны двигателя, за аккумуляторной батареей.

Ключом на 10 отсоединяем минусовую клемму аккумулятора

Снимаем крышку с плюсовой клеммы аккумулятора

Ключом на 10 отсоединяем плюсовую клемму аккумулятора

Ключом Т-40 откручиваем кронштейн крепления аккумулятора.

Отводим провода и извлекаем аккумулятор

Снимаем пластмассовый держатель проводов. Отводим его немного вверх и в бок.

Откручиваем болт крепления кронштейна контроллера к полке аккумулятора

Откручиваем второй болт крепления кронштейна

Шлицевой отверткой нажимаем на фиксатор разъема и поднимаем держатель, тем самым, отсоединяя разъем, и извлекаем его. Аналогично отсоединяем еще два разъема.

Извлекаем блок контроллера вместе с кронштейном.

Откручиваем четыре болта крепления контроллера к кронштейну.

Устанавливаем ЭБУ в обратной последовательности.

Также можно посмотреть видео по снятию полки аккумулятора и отсоединению контроллера: – снятие контроллера и полки аккумулятора.

Установка

Установка производится в порядке, обратном снятию.

Затяните болты крепления полки аккумуляторной батареи (21 Нм). Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

При включении зажигания блок дроссельной заслонки должен выполнить цикл программирования минимального и максимального углов открытия заслонки.

Ремонт электронной педали газа

Ремонт акселератора с электронным приводом производится на основе обнаруженных неисправностей. Как и все части, такая система тоже имеет определенный износ, появление которого невозможно предотвратить

В связи с этим, важно знать, как производится устранение неисправностей при поломке электронной педали газа

Обычно, к ремонту педали приступают при обнаружении следующих неисправностей: наблюдается кратковременный отказ реакции на изменение положения педали или полный отказ педали, независимо от угла нажатия. В основном, данные неисправности связаны с отсутствием питания на исполнительных органах, или отсутствия сигнала с модуля педали.

В первую очередь, необходимо осмотреть электрическую проводку на предмет рассыпания, повреждения изоляции (коротких замыканий) и отсутствия контакта в штекерных соединения. Очень часто, по вине проводов пропадает питание на ответственных органах и педаль попросту отказывается работать. В случае обнаружения неисправных проводников электрического тока, их необходимо сразу же заменить.

Другая неисправность связана с поломкой электрического привода дроссельной заслонки. Данная ошибка отображается в виде специального кода «022», или, как он еще называется — «авария дроссельной заслонки». В этом случае, мотор необходимо проверить. Для этого его демонтируют и подключают к источнику электрической энергии напрямую в соответствии с номинальным током и напряжением. Если мотор вращается, то неисправность необходимо искать в другом месте, хотя такие случаи встречаются редко. Если же мотор не вращается, то он подлежит замене.

Все остальные неисправности устраняются заменой модуля целиком, так как их ремонт довольно сложен и нецелесообразен. На деле, проще и дешевле поменять часть целиком, нежели производить ее ремонт.

Это все, что необходимо знать водителю об электронной педали управления дроссельной заслонкой. Надеемся, что эта статья помогла вам разобраться с этим сложным и запутанным механизмом.
