Renault Megane Снятие и установка тросика переключения режима движения Ремонт своими руками, фото и видео инструкции, советы

Конструкция и принцип действия задней перекидки

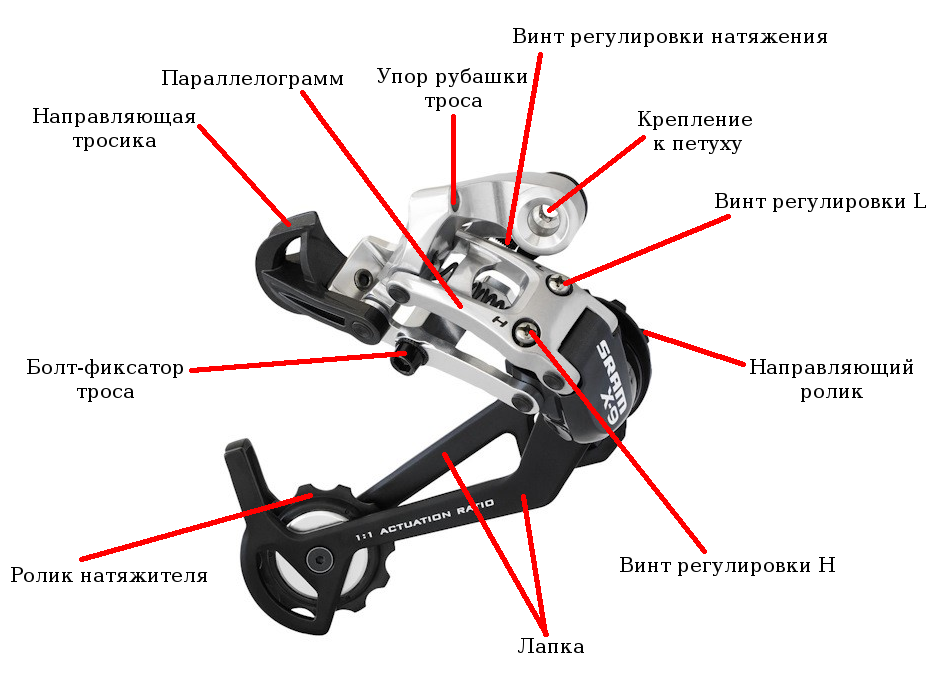

Конструкция заднего переключателя скоростей велосипеда от Shimano, SRAM или других производителей (например, SunRace) не отличается особой сложностью или высокой технологичностью. Перекидка представляет собой набор следующих узлов:

  1. Крепление переключателя к петуху. Место с отверстием под болтовое соединение. При помощи данного узла переключатель устанавливается на велосипед (прикручивается болтом к петуху).
  2. Упор рубашки троса переключения. В данный упор может вкручиваться регулировка натяжения, которая позволяет подтягивать или ослаблять трос. После упора, трос уходит уже без рубашки на направляющую.
  3. Направляющая троса. Своеобразный рычаг с желобком, по которому проходит тросик до болта-фиксатора. На некоторых моделях переключателей направляющая может отсутствовать, а трос переключения сразу от упора идет на фиксирующий болт.
  4. Болт-фиксатор троса. Необходим, как понятно из названия, для фиксации троса.
  5. Винт регулировки натяжения цепи. Служит для настройки правильного положения направляющего ролика, а именно, расстояния от ролика до самой большой звезды кассеты задних звезд, в крайнем положении.
  6. Параллелограмм. Основная подвижная конструкция переключателя, которая смещаясь, движет лапку с роликами в нужную сторону и производит переключение скоростей.
  7. Винты регулировки крайних положений L и H. Необходимы для того, чтобы не слетала цепь при переключении скоростей с кассеты в крайних положениях перекидки.
  8. Лапка. Каркас, в который устанавливаются ролики, по которым идет цепь.
  9. Направляющий ролик. Верхний ролик переключателя скоростей, по которому проходит цепь на звезды задней кассеты (от ролика натяжителя). Служит, как направляющая для цепи при переключении.
  10. Ролик натяжителя. Нижний ролик перекидки. На него идет цепь от передней звезды. Он под воздействием специальной пружины убирает лишнее провисание цепи.

Принцип действия заднего переключателя скоростей достаточно прост. При изменении скоростного режима на манетке (которая расположена на руле), происходит натяжение или послабление тросика переключения передач. Так как он жестко закреплен фиксирующим болтом к подпружиненному параллелограмму, это вызывает смещение последнего в сторону большей звезды, при натяжении троса (при уменьшении скорости), и на меньшую звезду, при его послаблении (при увеличении скорости). При послаблении тросика, смещение параллелограмма обеспечивает пружина. Изменяя свое положение, он сдвигает в нужную нам сторону лапку с направляющим роликом и роликом натяжителя. Последний, отклоняясь назад под воздействием пружины, убирает провисание цепи, чем улучшает точность переключения. Направляющий ролик смещает цепь к нужной звезде, которая, цепляясь за маленькие выступы на звездочке, перескакивает на нее (это если идет переключение с меньшей звезды на большую, если наоборот, то цепь просто спрыгивает с большей звезды на меньшую).

Хотелось бы заметить, что движение параллелограмма происходит не в одной плоскости, а в нескольких, т.к. ему требуется компенсировать разный диаметр звезд задней системы (для этой же компенсации служит и натяжитель цепи).

Также следует сказать, что так работает большинство задних переключателей скоростей (кроме планетарных) независимо от производителя (Shimano, SRAM) или количества скоростей (6, 7, 8, 9, 10 и т.д. — скоростные системы)

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Как проверить работу коробки

В следующей процедуре важно не допустить перегрева силового узла. Иначе можно лишиться АКПП

Проверка работы АКПП заключается в следующем:

  1. Завести двигатель. Прогреть АКПП до 70 градусов. Это рабочая температура автомата.
  2. Заехать на ровную площадку и зафиксировать автомобиль, лишая его любого движения назад или вперед. Желательно с помощью ручника и подколесных упоров или камней, если нет в наличии упоров.
  3. Кулису селектора передвинуть в положение «Движение вперед».
  4. Нажать на педаль газа до упора.
  5. Дать набрать максимальные обороты затем кулису селектора в положение переключения скоростей «Нейтраль».
  6. Перевести кулису селектор в положение «Движение назад». Повторить все действия, что и в положение «Drive».
  7. Эксперты рекомендуют на каждый этап проверки тратить не более 5 секунд, чтобы не перегреть автомат.
  8. При резких звуках или появлении шума необходимо остановить процедуру.

А теперь на что следует обратить внимание при проверке:

  • количество оборотов должно соответствовать норме, прописанной в инструкции по эксплуатации. Если выше, то проблемы с давлением, либо срезаны шлицы на входном валу. Если ниже, то это значит проблемы находятся в муфте свободного хода;
  • если в норме, то АКПП выполняет возложенные на нее задачи – эффективно.

При проверке АКПП с отрегулированным тросиком необходимо поездить на транспортном средстве около двадцати минут

Обратить внимание на следующие параметры:

  • переключение скоростей с легкими толчками – жестко натянут трос. Ослабить;
  • при пробуксовке водитель чувствует двойные рывки, то нужно, наоборот, натянуть его жестче;
  • переход в кик-даун при скорости в 70 километров в час сопровождает небольшая заминка и последующий плавный рывок – слабая натянутость. Если же при кикдауне ощущается резкий рывок вперед, то трос перетянут.

Руководствуясь вышеприведенной инструкцией, автовладелец сможет самостоятельно сделать натяжку устройства, не прибегая к услугам механиков сервис-центра.

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей.
Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus, то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей.
Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя

При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.

Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки)

Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

  • Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
  • Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
  • Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
  • Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.

Как установить новый автоматический трос сцепления

Установку нового автоматического троса довольно сложно выполнить. В магазинах он продается во «взведенном положении» и, выполняя некоторые работы, которые связаны со сцеплением, его тоже следует доводить до такого состояния.

Большинство водителей замечали, что на тросе, расположенном под капотом, висят черные либо белые хомуты, которые выполнены из пластика и имеют прорезь. При этом в месте утолщения «рубашки» троса находятся «уши», идеально вписывающиеся в прорези хомута. Однако есть небольшая проблема: когда механизм натяжения находится в распущенном состоянии, то элементы расположены друг от друга довольно далеко.

Метод регулировки троса сцепления в отсоединенном от КПП положении не очень сложен. Нужно выполнить несколько движений. Возьмитесь за его конец одной рукой, другой держитесь за основание «рубашки». Именно там находится механизм самонатяжения. Нужно воткнуть трос на глубину примерно 5 см в «рубашку», потом потянуть к себе. В момент его полного вытяжения механизм начнет процесс складывания.

В этой ситуации потребуется помощь товарища либо ваша сноровка. Необходимо зафиксировать устройство в положении «взведено», расположив хомут на «ушах».

Если вам просто нужно разъединить трос и коробку, то для начала следует надавить на педаль три-четыре раза. Далее нажать на рычаг привода в том месте, где находится крепежный элемент троса. Нажим проводить вниз, к земле. Все, механизм сложился. Придерживая рычаг одной рукой, другой натянуть хомут.

Обратите внимание

: если рычаг не хочет опускаться, то автомат натяжения неисправен. Необходима замена троса.

Запомните! Можно снимать с «ушей» фиксирующий хомут только тогда, когда новый трос полностью установлен.

Регулировка тросика управления дроссельным клапаном

Существует процедура регулировки тросика на коробке Тойоты и других автомобилей, которую часто проводят опытные механики, когда автовладелец жалуется на пинки и рывки во время набора скорости:

регулировка АКПП с помощью дроссельного клапана.

Но перед тем, как настраивать тросик АКПП необходимо убедиться в следующих правильных параметрах. Если какой-то их нижеперечисленных признаков исправной работы автомата не выполнен, то к регулировке тросика не следует приступать.

  • уровень масла должен соответствовать указанным значениям в мануале по эксплуатации автомата;
  • исправная работа силового узла, целостность соединений тросика и сопутствующих узлов;
  • давление в коробке автомашины должно соответствовать указанному в книге по эксплуатации;
  • проверка ТС в движении и при торможении.

Теперь о том, как отрегулировать тросик.

  1. Нанести смазывающее средство на него.
  2. Проверить, чтобы тросик имел легкий ход.
  3. Открутить гайки.
  4. Зажать педаль газа.
  5. Начать регулировать тросик АКПП. Стараться это делать на половину хода ключа вниз или наверх, чтобы сильно не перетянуть и не ослабить.
  6. Остановиться, когда упор его будет выходить на полтора миллиметра из резиновой оболочки, если ее вообще не было видно. Если тросик АКПП выпирает сильно, то необходимо закрутить его назад.
  7. Зафиксировать этот упор в позиции от 0,9 мм до 1,4 мм от оболочки.
  8. Отпустить педаль.

Жесткость регулируется посредством уменьшения длины тросика, а ослабление, наоборот, увеличивает ее. Кроме этого автовладелец должен помнить, что вся настройка и регулировка тросика проводится только на длинном и свободном от транспорта и людей участке.

При настройке устройства на автомате необходимо внимательно читать инструкцию по настройке АКПП. Так как обычно в ней прописано все досконально.

Если будет делать процедуру опытный механик на станции технического обслуживания, то нужно присутствовать при настройке. Так как один автовладелец легко надавливает на педаль газа, другой делает это с силой

Поэтому так важно настроить автомат под себя, чтобы водить автомобиль было комфортно и удобно

Как отрегулировать педаль сцепления

Регулировка троса сцепления Рено с механической коробкой передач осуществляется идентично во всех модификациях этого автомобиля и других схожих моделей Рено. Для этого нужно сделать два основных замера и провести соответствующие действия. Сначала штангенциркулем измеряется расстояние от резинового демпфера до окончания металлического наконечника троса, который составляет 86 ± 5 мм.

Если зазор меньше, регулировочную гайку требуется отпустить, если же он больше – затянуть. Это делается обычным ключом на 10. Гайка имеет пластиковую вставку, поэтому может идти туго, но это нужно, чтобы настройка тросика сцепления не сбилась впоследствии.

Далее делается 2-3 выжима сцепления, чтобы понять, где оно схватывает, поскольку с износом дисков и корзины оно поднимается. Если педаль стоит значительно выше педали тормоза, а в норме она должна выступать над ней на несколько миллиметров, потребуется дополнительная регулировка. Чтобы педаль стала на место, а сцепление схватывало посередине, требуется отпустить ту же гайку, которой регулировался зазор на трос сцепления Рено Логан. При этом нужно контролировать положение педали сцепления, периодически нажимая на нее 3-4 раза. Как только она стала в нужное положение чуть выше педали тормоза, нужно завести автомобиль и попробовать тронуться.

Далее нужно ориентироваться по собственным ощущениям для достижения комфорта при езде. Если хотите, чтобы сцепление схватывало раньше, нужно еще больше отпустить трос привода сцепления, дополнительно выкрутив регулировочную гайку. Когда требуется, чтобы сцепление хватало повыше, гайку нужно наоборот закрутить. Важный момент – после идеальной регулировки, нужно включить заднюю передачу, она должна входить мягко и без хруста.
