Замена тросов привода отопителя Skoda Fabia

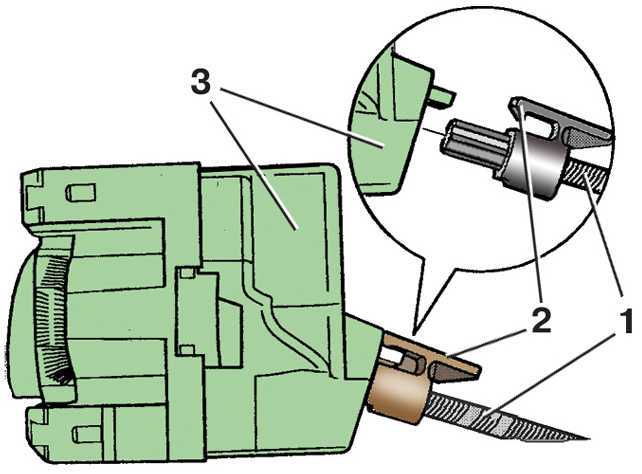

Общие сведенияОтсоединение троса привода от панели управления отопителем

1 – трос;
2 – защелка;
3 – панель управления отопителем

Отсоединение троса привода от отопителя

1 – регулировочное устройство отопителя;
2 – трос;
3 – защелка

Фиксация троса привода отопителя в держателе

1 – трос;
2 – держатель;
3 – отопитель
Порядок выполнения
1. Снимите кожух центральной консоли панели приборов, протолкнув при этом панель управления отопителем внутрь (см. подраздел 11.6).
2. Нажав на язычок защелки 2 (см. рис. Отсоединение троса привода от панели управления отопителем), отсоедините один конец троса 1 привода воздухораспределительных заслонок от панели 3 управления отопителем.
3. Вдавив с помощью отвертки защелку 3 (см. рис. Отсоединение троса привода от отопителя), отсоедините другой конец троса 2 от отопителя.
4. Выньте трос 1 (см. рис. Фиксация троса привода отопителя в держателе) из держателя 2 на отопителе.
5. Аналогично снимите трос привода заслонки радиатора отопителя.
6. Подсоедините и зафиксируйте трос привода воздухораспределительных заслонок на регулировочном устройстве на отопителе.
7. С помощью троса поверните заслонку обдува ветрового стекла так, чтобы она была полностью открыта (см. ниже).
8. Установите ручку на панели управления отопителем в положение «обдув ветрового стекла».
9. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте его.
10. Закрепите в держателе на отопителе трос привода воздухораспределительных заслонок.
Предупреждение

При установленной панели приборов заслонка обдува ветрового стекла не видна. В этом случае подсоедините тросы к панели управления отопителем и включите вентилятор на максимальную скорость. Установите ручку на панели управления отопителем в положение «обдув ветрового стекла». Убедитесь, что из решетки обдува ветрового стекла поступает воздух, а из сопел обдува ног – нет. В противном случае отсоедините трос привода воздухораспределительных заслонок от панели управления, поверните ручку управления подачей воздуха на 360°, вновь подсоедините трос и еще раз проверьте правильность работы отопителя.

11. Подсоедините и зафиксируйте трос привода заслонки радиатора отопителя на рычаге отопителе.
12. Поверните трос по часовой стрелке до упора.
13. Установите ручку на панели управления отопителем в положение «отопление выключено».
14. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте его.
15. Поворачивая ручку температуры воздуха на панели управления отопителем, проверьте работу отопителя.
