Руководство по ремонту, обслуживанию, диагностике автомобиля рено логан (2005-2008 года)

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

значительное снижение динамических характеристик машины (хотя этот фактор может следствием и других поломок, все же стоит провести диагностику ДПКВ);
произвольно меняются обороты двигателя в движении;
в холостом режиме обороты мотора «плавают»;
во время динамической нагрузки в двигателе возникает детонация;
при полном выходе из строя ДПКВ становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Как выглядит последовательность операций по замене?

Как пошагово меняется лампочка противотуманки:

Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
Рассоединяем электрический разъем питания патрона с лампой ПТФ.
Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.

Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.

Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.

После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).

Renault Logan: доводим до ума

14 декабря 2010 годаRenault Logan

Работа щеток стеклоочистителя сразу не понравилась! Сектор очистки правой щетки в верхней части не перекрывает сектора левой — посередине свисает клювом неочищенный треугольник. Когда правая щетка возвращается обратно, с грязного участка на очищенную поверхность стекает грязь. Пытаясь избавиться от этого недостатка, я сначала заменил левую 50-сантиметровую щетку 65-сантиметровой. Все удовольствие обошлось в 300 рублей.

Правая щетка «родная», длиной 50 см. Чтобы счищаемая ею грязь попадала в сектор левой щетки и снималась ее обратным ходом, правая щетка при работе должна уходить чуть левее. Но если ее переставить на шлицах, внизу останется широкий неочищенный сектор.

И пусть после такой доработки щетка в исходном положении лежит под небольшим углом к нижней кромке ветрового стекла, зато увеличивается сектор обзора и нет потеков (фото 1).

ЩЕЛИ

Между передней кромкой капота и облицовкой довольно широкие щели. Через них в моторный отсек попадает немало грязи. Особенно велики щели над фарами. Для заделки мы воспользовались самоклеящейся шумоизоляцией толщиной 8 мм.

Лист материала 150×100 см стоит около 300 рублей. Из него нарезали полоски шириной 17–18 мм.

Внутреннюю сторону капота вдоль кромки тщательно протерли ветошью с уайт-спиритом, удалили следы антикора и только потом наклеили уплотнение (фото 2).

То же самое сделали с фарами. (фото 3). Кстати, если у вас нет уплотнителя нужной толщины, можете использовать тонкий в несколько слоев.

БАГАЖНИК

Он у «Логана» не мал, но есть и скрытые резервы. Штатная запаска лежит в нише «лицом» вверх, и ее внутренний объем не используется. Если ее перевернуть, туда отлично укладываются буксировочный трос, инструмент и другая мелочевка (фото 4).

А чтобы пол багажника оставался ровным, мы прикрыли запаску фанерной разрезной крышкой (фото 5). Ее половинки соединили листом тонкой (3 мм) шумоизоляции. Такое шарнирное соединение заодно отлично гасит вибрации.

ТРАВМЫ

Однажды я порезал руку об острую верхнюю кромку багажного отсека. На фото она показана стрелкой. Чтобы этого не случилось впредь, оклеил опасную грань широким скотчем по всей длине проема (фото 6).

ТЕМЕНЬ

На многих автомобилях крышки заливных горловин сделаны яркими. На «Логане» же крышка бачка омывающей жидкости черная, находится в малозаметном месте, так что в сумерках ее и не разглядишь. Если покрасить ее любой яркой краской. никогда не ошибешься (фото 7).

Renault Logan: доводим до умаRenault Logan: доводим до умаОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Достоинства:

АФИГЕТЬ СПАСИБА RENAULT ЗА РЕНО ЛОГАН ЧЁРНОГО ЦВЕТА ДВАДЦАТЬ ПЕРВАГА ВЕКА!

Недостатки:

отличный автомобиль для тёлочек!

Эксплуатация Reno Logan: особенности и рекомендации

От своевременности технического обслуживания зависит надежность и срок службы автомобиля. При наличии информации эксплуатация и ремонт не вызывают сложностей даже у новичка. Главное — учесть следующие моменты:

Двигатель. Эксплуатация силового узла заключается в периодической замене масла, осмотре основного и дополнительных ремней ГРМ. Главное неудобство — в сложности установки масляного фильтра, скрутить руками который удается не всегда. В крайних случаях разрешается проткнуть кожух фильтра и прокрутить его против часовой стрелки. Если делать работу самостоятельно, можно неплохо сэкономить, ведь на СТО такая работа обходится в 500-700 рублей. Технический ремонт, связанный с заменой ремня ГРМ, требует определенных навыков. Ресурс устройства — 60 тысяч километров. Здесь же рекомендуется замена ремня кондиционера.
Трансмиссия и ходовая система. Рено Логан — автомобиль с непробиваемой ходовой частью, но имеются и недостатки. Один из них — необходимость частой замены шаровых опор и стоек стабилизатора. Задняя подвеска независимая, отличается надежностью и неприхотливостью. Единственное, что придется менять через 50-60 тысяч — амортизаторы. Решить вопрос помогает руководство по эксплуатации и опыт других владельцев. Слабое место трансмиссии — сальник коробки передач, требующий периодического обслуживания. Технический ремонт или замена сцепления производится раз в 100 тысяч километров. Механическая «коробка» автомобиля редко выходит из строя. Главное — следить за уровнем масла и менять его раз пять лет (инструкция по эксплуатации в помощь).
Кузов и интерьер. Кнопки управления в салоне расположены удобно, приборная панель хорошо читается, кресло подстраивается без проблем. Шумоизоляция не на лучшем уровне, поэтом по возможности этот недостаток стоит исправить. Салон отличается вместительностью и даже с большим ростом голова не упирается в потолок. Приборная панель Рено сделана качественно и почти не скрипит. Важная задача для владельца — защитить кузов от коррозии. Оцинковка отличается качеством, в зависимости от года выпуска. В бюджетном варианте обрабатываются только пороги и арки транспортного средства. Со временем стал оцинковываться капот, багажник и крыша автомобиля. Несмотря на слабость обработки, кузов стоек к коррозии. Головной свет Логан качественный, но лампочки периодически выходят из строя. Замена ламп при четком следовании инструкции не составляет труда.

Несмотря на ряд «слабых мест», Reno Logan — надежный автомобиль, отличающийся легкостью в эксплуатации и доступностью комплектующих. В этом разделе вы найдете полную информацию по ремонту автомобиля, получите опыт выполнения простых и сложных работ, а также узнаете полезные секреты от знатоков своего дела.

Автоэлектрика, электрика, схемы, гараж — схема соединений системы вентиляции, отопления и кондиционирования renault logan

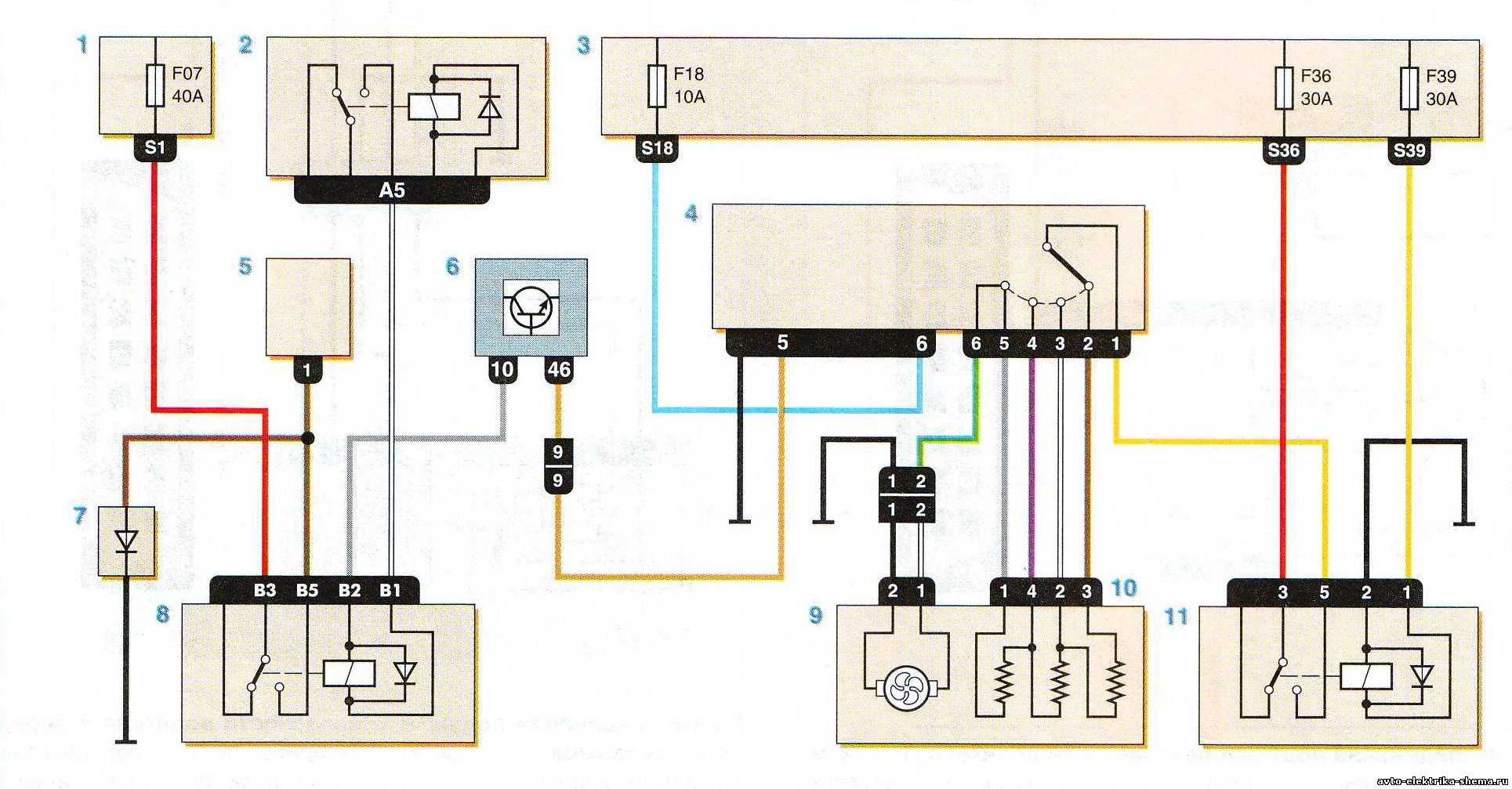

Схема соединений системы вентиляции, отопления и кондиционирования Renault Logan

Схема соединений системы вентиляции, отопления и кондиционирования: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — главное реле 3 — монтажный блок предохранителей в салоне; 4 — блок управления вентиляцией, отоплением и кондиционированием; 5 — муфта компрессора кондиционера; 6 — ЭБУ; 7 — диод кондиционера; 8 — реле включения кондиционера; 9 — электровентилятор отопителя; 10 — дополнительный резистор электровентилятора отопителя; 11 — реле электровентилятора отопителя

{amp}lt;{amp}lt;{amp}lt; Назад

Тонкости технического обслуживания

Главный признак надежности — популярность автомобиля среди таксистов, которые прозвали модель «не убиваемой». Техобслуживание проводится через каждые 15 тысяч километров и подразумевает выполнение следующих работ:

Через 15 тысяч километров (или год эксплуатации) выполняются следующие мероприятия — замена масла, проверка ремней (основного и дополнительного), а также замена свечей зажигания

Не менее важно обслуживание ходовой системы, которая больше всего страдает от отечественных дорог — проверка шаровых, пружин, амортизаторов (сзади и спереди), давления в покрышках и выполнение прочих работ
Отдельное внимание уделяется техобслуживанию трансмиссии, тормозов и электрики. Большую часть работ удается сделать своими руками с помощью руководства по эксплуатации
В основном же первое ТО сводятся к проверке состояния ключевых узлов, замене масла и корректировке уровней жидкости.
Через 30 и 45 тысяч километров проводится аналогичное техобслуживание, без серьезного вмешательства в конструкцию Рено

На этих этапах проверяется состояние силового узла, тормозной и ходовой системы. При выявлении неисправных элементов производится ремонт или замена. Как и в прошлом случае, большая часть работ делается своими руками или путем обращения на специализированное СТО.
Через 60 тысяч километров требуется серьезное техобслуживание, подразумевающее установку нового ремня привода ГРМ, проверку колодок и рабочих цилиндров с последующей заменой или ремонтом вышедших из строя элементов. Также проводятся остальные мероприятия по техобслуживанию — доливка масла, проверка состояния тормозов и сцепления, рулевого управления, двигателя и его систем. Вся информация по организации ремонта содержится в руководстве по эксплуатации автомобиля.

Последующие проверки и восстановительные работы производятся с тем же промежутком (15 тысяч километров). В общем случае техоблуживание подразумевает 8 этапов (до 120 тысяч километров).

Первое поколение Renault Logan

Проект первого поколения Рено Логан был представлен в 1998-м году. Спустя 6 лет автомобиль появился на прилавках магазинов, представленный в кузове «седан». В период с 2006-го по 2007-й год в состав серии вошли следующие модификации:

«универсал» (Logan MCV);
«фургон» (Logan Van);
«пикап» (Logan Pick-up).

Среди двигателей, входящих в комплектацию Логана присутствовали, как 8-ми, так и 16-и клапанные варианты. На российский рынок «седаны» поставлялись лишь с бензиновыми модели с объемом 1,4 л и 1,6 л. Дизельные моторы 1,5 л устанавливались для продажи в других странах.

2008-й год порадовал рестайлингом Renault Logan. Новая модель получила более крупные фары, обновленные бамперы, хромированную решетку радиатора, более удобный интерьер. Производителем была введена АБС Bosch 8 поколения и удален стабилизатор поперечной устойчивости. Как и в предыдущей версии, ремонт и эксплуатация Рено Логан легко поддавались даже неопытному водителю.

Это интересно: Рено Логан ремонт и болячки видео

2163-5-12-03-15

Для изменения длины распорной планки отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

[Как сэкономить на ТО Renault Logan/Sandero до 6 500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero] [Замена колодок тормозных механизмов передних колес Renault Logan/Sandero]

Замена колодок тормозных механизмов задних колес Renault Logan/Sandero

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Датчик положения коленвала/распредвала. Устройство и назначение

Видео лекция об устройстве и назначению датчика положения коленвала/распредвала. Функциональные особенности и выход из строя датчиков положения коленчатого вала и распределительного вала (ДПКВ и ДПРВ). Подробнее

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Автомобильный кондиционер: устройство и функция

Данное устройство работает напрямую от коленчатого вала мотора через ременную передачу. Следовательно, работа кондиционера зависит от силового агрегата авто.

Для работы кондиционера в автомобиле используется специальное вещество, такое как фреон (хладагент). Механизм берет тепло, когда фреон преобразуется в газ из жидкого состояния и соответственно вырабатывает тепло при обратном превращении.

Автомобильный кондиционер это закрытый механизм, который в своем составе имеет ряд механизмов, среди которых испаритель, компрессор, также присутствует дроссель, ресивер-осушитель и обязательно наличие конденсатора.

Преобладает 2 типа строения автокондиционера. Они отличаются разновидностями дросселя: одного сечения (присутствует расширительная трубка) и изменяемого сечения (в данном случае присутствует терморегуляционный клапан).

Работа рассматриваемого нами устройства имеет 4-е цикла работы, которые зависят от этапов смены состояния находящегося в системе вещества фреона:

Сначала в компрессоре происходит сжатие фреона в виде газа, происходит увеличение давления и соответственно градусов.
В конденсаторе хладагент остывает и тут же выделяется конденсат.
Попадая в расширительную трубку фреон, увеличивается в объеме и происходит моментальное понижение давления.
В испарители фреон соответственно испаряется и преобразуется из пара в газ.

В общем, когда фреон испаряется, то охлаждает воздух, а присутствующий вентилятор задувает в салон, образовавшийся холодный воздух.

Данный способ охлаждения в современном автомобиле называется механическим.

Вариант 1

Фото — схема

Описание

597А — F1	(60А) Охранная сигнализация, переключатель наружного освещения, реле системы освещения дневного движения (блок 1034)
597А — F2	(60А) Переключатель наружного освещения, монтажный блок предохранителей в салоне
597В — F1	(30А) Питание платы реле
597В — F2	(25А) Цепь питания реле системы впрыска
597В — F3	(5А) Цепь питания реле системы впрыска, ЭБУ системы впрыска
597C — F1	(50А) ЭБУ ABS
597C — F2	(25А) ЭБУ ABS
597D — F1	(40А) Реле большой скорости вращения электровентилятора (реле 236), плата реле
299 — 231	(20А) Противотуманные фары
299 — 753	(20А) Насос омывателя фар
784 — 474	(20А) Реле включения компрессора кондиционера
784 — 700	(20А) Реле малой скорости вращения электровентилятора
1034 — 288	(20А) Реле освещения дневного движения
1034 — 289	(20А) То же
1034 — 290	(20А) То же
1047 — 236	(20А) Реле топливного насоса
1047 — 238	(20А) Реле блокировки впрыска
233	(40 А) Реле вентилятора отопителя
236	(40 А) Реле большой скорости вращения электровентилятора

Какова же надежность?

Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.

Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».
