Замена воздушного фильтра рено логан салона (видео)

Фильтр салона

Экономия при производстве Renault Logan сказалась и на отсутствии такого важного элемента, как фильтр салона. Эта деталь стоит недорого и штатное место в вентиляционной системе предусмотрено, но завод долго на этом экономил. Только с 2011 года производитель начал продавать машины с заводскими фильтрми, а владельцы выпущенных ранее машин приходится самостоятельно устанавливать фильтры

Только с 2011 года производитель начал продавать машины с заводскими фильтрми, а владельцы выпущенных ранее машин приходится самостоятельно устанавливать фильтры.

Хорошо, что это несложно. Вам потребуется сам фильтр, который подходит от других моделей Рено. Также нужно вырезать пластиковую заглушку и вставить фильтрующий элемент. Независимо от некоторых подводных камней с этим может справиться каждый автомобилист. После установки фильтра в салоне станет гораздо чище, но нужно время от времени менять элемент.

Если проявить смекалку можно вырезать старый фильтрующий элемент на его место взять подходящий из другой модели модуль или купить в Ашане фильтр для кухонных воздухоочистителей и с него вырезать подходящий размер. После все неплотности проходим клеящий термо пистолетом. Можно использовать обычный строительный герметик выбор и свойства, которым пройти все стороны и дать ему высохнуть, после чего установить.

Для чего нужен фильтр салона?

Если же такой фильтр отсутствует, то не только весь салон будет покрыт одним большим слоем пыли, но и существенно ухудшится работа системы кондиционирования воздуха.

Если бы не фильтр вся эта грязь попала бы в салон Логана, а потом в Ваши лёгкие

Наличие качественного и исправного фильтра позволяет очистить до 90-95 % всех входящих в салон вредоносных примесей на протяжении всего срока использования. Поэтому через 15000 -20000 км пробега или каждые 2 года, подобное устройство следует менять.

Салонный фильтр на Рено

Несмотря на всю важность салонного фильтра, завод изготовитель автомобилей Рено в России, не предусмотрел его установку прямо с завода, закрыв его пластмассовой заглушкой. Убедиться в его отсутствии, можно заглянув под левую ногу со стороны переднего пассажира

Для того чтобы провести работы по демонтажу заглушки, понадобится острый нож или ножовочное полотно.

С помощью этих инструментов, по контуру вырезаем отверстие, делая ровные распилы, чтобы не задеть важных деталей системы вентиляции.

Осторожно начинаем резать. Первое отверстие можно проделать проще, если нагреть нож от огня, например с зажигалки, тогда нож легче войдёт в пластмассу

Вырезанное отверстие очищаем от результатов распила и накопившейся грязи

(очистку можно производить как пылесосом, так и включением печки на полную мощность, если печка не включается, может иметь место поломка моторчика печки).

Готовое отверстие, как говорится доработать напильником!

Фиксируем вновь установленный салонный фильтр.

Новый салонный фильтр на своём «законном» месте

Процесс замены салонного фильтра (+фото)

Замену салонного фильтра следует проводить следующим образом:

  1. Замену фильтра производят, демонтировав его из своего посадочного места, а для этого надо потянуть за пластмассовую крышку в нижней части корпуса.

    Вытаскиваем фильтр за его крышку

  2. Когда элемент полностью вышел, посадочное место тщательно очищается от следов пыли и различных загрязнений.
  3. При установке нового фильтрующего элемента верхнюю и нижнюю часть необходимо сжать в виде гармошки, тем самым она войдёт без каких-либо препятствий.

    Посадочное место салонного фильтра вблизи

  4. Корпус фильтра крепится сначала сверху упорным штифтом, а потом снизу до щелчка.

    Сгибаем «гармошкой» и вставляем в посадочное место

Какой фильтр выбрать?

Поскольку система вентиляции воздуха Рено создана достаточно просто, производитель не устанавливает жёстких мер к изготовителям салонных фильтров для своего автомобиля. Чтобы узнать о том, какой фильтр необходим именно вам, вы можете обратиться в специализированный магазин или воспользоваться советами от опытных Логановодов.

Одними из самых подходящим продуктов являются:

  • Оригинальный фильтр – (артикул) 7701062227
  • AMC – NC2008 9 (обычный).
  • Delphi – артикул TSP0325178 (обычный или …178C угольный)

    Delphi – артикул TSP0325178

  • Hengst — E2905LI
  • Filtron K 1152

    Аналог салонного фильтра Filtron K 1152

Если отдать предпочтение системам угольной фильтрации-то, воздух станет ощутимо лучше

Выбирая в магазине подобные системы очищения воздуха в Рено Логан, обращайте внимание на наличие специальной пластиковой крышки, благодаря которой установка и фиксация устройства будет происходить намного качественнее

Для примера! Старый и новый салонный угольный фильтры

Если в комплектации нет фильтра салона

Большинство автомобилей Рено не укомплектованы фильтром, но в корпусе воздуховода есть посадочное место. Оно закрыто пластмассовой заглушкой. Для самостоятельной установки фильтрующего элемента понадобятся:

  • острый строительный нож с небольшим лезвием;
  • полотно ножовки;
  • наждачная бумага;
  • фильтр салона;
  • один саморез.

Итак, приступим к установке:

  1. Вырезать заглушку с помощью ножа и ножовки. Будьте особо аккуратны у левого края. Держите лезвие прямо, иначе можно повредить осушитель кондиционера, если таким укомплектован автомобиль.

    Вырезаем заводскую заглушку с помощью ножа и полотна от ножовки

  2. Обработать края наждачной бумагой.

    После вырезания заглушки фильтра салона обработать края наждачной бумагой

  3. Вставить новый фильтр до щелчка. Перед установкой немного согните его.

    Перед установкой немного согните фильтр, так будет легче его установить

  4. Закрепить салонный фильтр саморезом.

    Закрепите фильтр салона саморезом

Отличия в установке на Рено Логане I и II поколения

Особой разницы по замене салонного фильтра на автомобиле Renault Logan и Renault Logan 2 нет. Месторасположение его одинаково. Порядок выполнения работ такой же.

Единственное отличие, которое можно заметить, – это разная форма пластмассовых заглушек. Процедура врезания и установки не отличается.

Салонный фильтр делает езду комфортной. В салоне скапливается намного меньше пыли. Если использовать угольную фильтрацию, то качество воздуха внутри автомобиля станет заметно лучше.

Если Рено не оборудован фильтром салона, то настоятельно рекомендуем установить его. Модернизацию автомобиля выполнить самостоятельно нетрудно, специальных навыков и умений не потребуется. А времени это займет не больше 30–40 минут. Удачи!

Как заменить воздушный фильтр Рено 1.6 на 8 и 16 клапанов

Автомобиль Renault Logan с бензиновым силовым агрегатом оборудован системой очистки воздуха, поступающего в двигатель. Главная составляющая системы – воздушный фильтр. Он требует регулярной замены. Французский автомобиль Renault Logan второго поколения комплектовался двумя видами двигателей: с 16 и 8 клапанами. Размеры, форма и порядок замены фильтрующего элемента в авто с разными силовыми агрегатами отличаются. Последовательности операций на каждом из этих автомобилей описаны ниже.

На фото чётко виден корпус воздушного фильтра на автомобиле Renault Logan

Когда нужно делать замену?

В инструкции по эксплуатации Renault Logan конструкторы прописали, что замену фильтрующего элемента проводят каждые 15 тысяч километра пробега для автомобилей с мотором на 16 клапанов и каждые 30 тысяч для 8-клапанных двигателей.

Мотористы рекомендуют менять фильтр воздуха каждые 8-10 тысяч пробега. Временной интервал отличается от предписаний производителя. На это есть причины. Условия эксплуатации Renault Logan в России и других постсоветских странах экстремальные. В Европе дороги чище и лучше.

По результатам исследований, проводимые независимыми экспертами, запылённость российских автомобильных дорог в 5 раз выше, чем в Европе

Придётся менять воздушный фильтр раньше срока, если при эксплуатации Renault Logan появились такого рода проблемы:

  • резко увеличился расход бензина;
  • при ускорении появились «провалы»;
  • автомобиль не «тянет»;
  • произошло засорение камеры сгорания двигателя;
  • частое загрязнение дроссельной заслонки.

Фильтр какого производителя выбрать?

Бытует мнение, что производитель воздушного фильтра неважен. Но помните, что некачественная автозапчасть приводит к поломкам транспортного средства и двигателя внутреннего сгорания (ДВС).

На автомобильном рынке запасных частей представлено сотни производителей расходников, в том числе и воздушных фильтров. Сам Renault не выпускает фильтрующие элементы.

Воздушные фильтры заказывают у других производителей. В оригинальной комплектации на Renault Logan установлен фильтрующий элемент от фирмы Mahle.

Главный критерий выбора – это соотношение цены и качества

Наверняка фильтрующий элемент другой фирмы справится не хуже. Главный критерий выбора – это соотношение цены и качества.

Пошаговая инструкция замены

Перед заменой фильтрующего элемента в системе очистки воздуха приготовим необходимый инструмент. Конструкция корпуса воздушного фильтра и крепление отличается для 16- и 8-клапанного двигателей, поэтому используется разный инструмент. В обоих случаях понадобится специальный ключ TORX T25 (звёздочка), а для мотора 8v приготовим ещё и рожковый ключ на 8.

8-клапанный двигатель

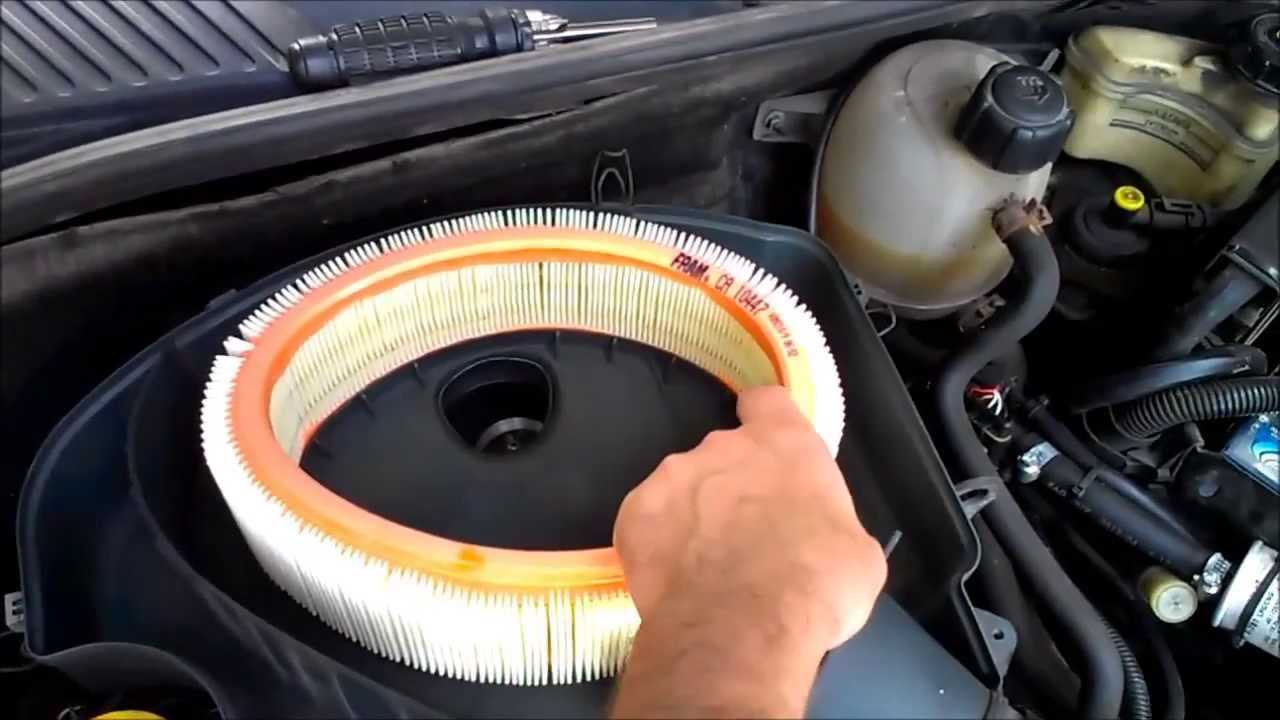

Корпус воздушного фильтра размещён под капотом над двигателем. Он крепится 2 болтами и 2 саморезами. По бокам две металлические защёлки.

  1. Откручиваем два болта в нижней части корпуса ключом на 8.
  2. Откручиваем два самореза сверху на корпусе.
  3. Отщёлкиваем две защёлки по бокам.

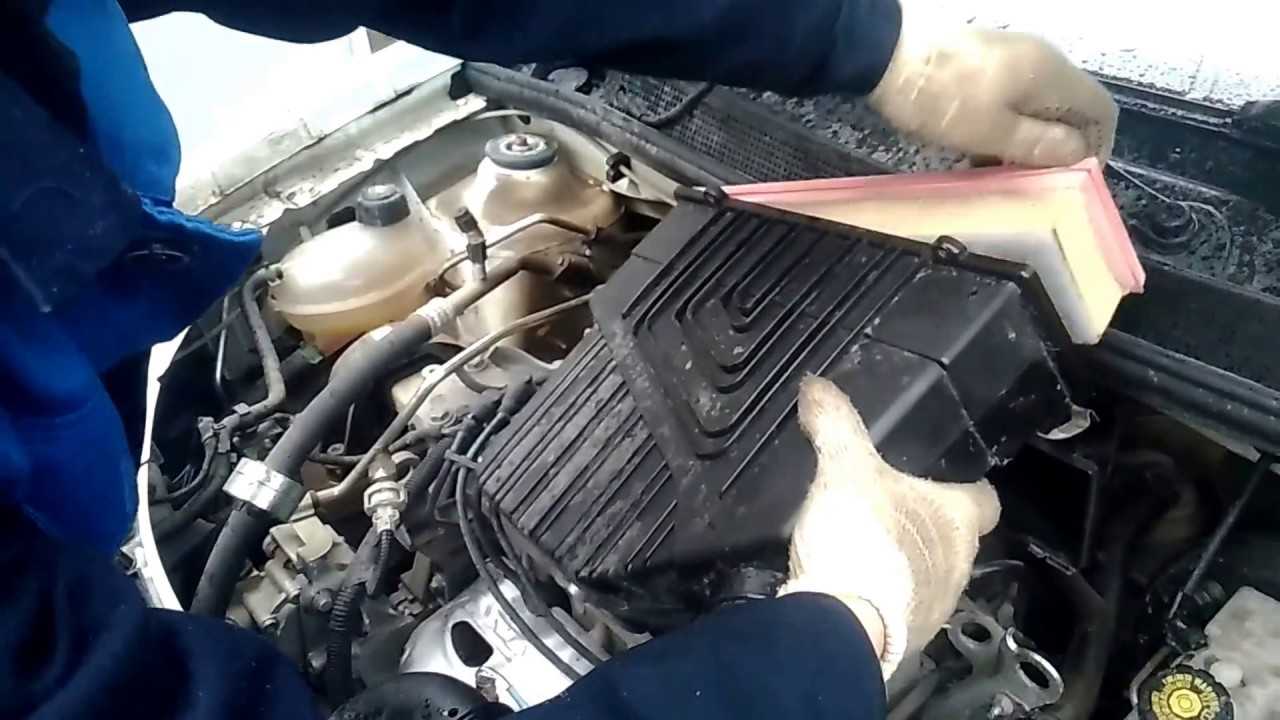

  4. Отводим корпус воздушного фильтра в сторону и вытаскиваем старый фильтрующий элемент.
  5. Протираем или продуваем корпус.
  6. Устанавливаем новый воздушный фильтр.
  7. Крепим корпус на защёлках и закручиваем 2 болта и 2 самореза.

16-клапанный двигатель

Корпус воздушного фильтра расположен за двигателем. К нему подсоединён корпус влагосборника.

  1. Снимаем резиновый уплотнитель на корпусе влагосборника.
  2. Отсоединяем подходящий патрубок от корпуса влагосборника.
  3. Отсоединяем влагосборник от корпуса воздушного фильтра.
  4. Отсоединяем трубку вакуумного насоса от впускного коллектора. Она крепится двумя защёлками.
  5. Откручиваем два самореза на корпусе воздушного фильтра ключом TORX T25. Саморезы остаются в корпусе.
  6. Аккуратно вынимаем корпус фильтрующего элемента вверх. Снизу две направляющие из пластмассы.
  7. Вынимаем старый фильтр.
  8. Очищаем корпус от пыли и загрязнений.
  9. Устанавливаем новый воздушный фильтр в корпус и закручиваем его двумя саморезами.
  10. Подсоединяем трубку вакуумного насоса и корпус влагосборника.
  11. Закрепляем патрубок на корпусе с помощью резинного уплотнителя.

Видео: замена воздушного фильтра на Renault Logan с двигателем 1.6 16 клапанов

Выполнить замену воздушного фильтра на автомобиле Рено под силу любому владельцу такого транспортного средства. Замену проводите каждые 8-10 тысяч пробега или по мере загрязнения фильтрующего элемента. Помните, что состояние воздушного фильтра влияет на работу двигателя.

Какой фильтр выбрать?

Оригинальные салонные фильтры заводского производства имеют номер 272775374R, предназначены для автомобилей первого поколения (2006, 2007, 2008, 2010, 2011, 2012 год выпуска) и 272773016R — для авто второго поколения (2014, 2015, 2016 год выпуска). Тип устройства не связан с комплектацией и объемом двигателя и одинаков для Logan с движками 1.4-1.6, и Duster 2.0. Оригинальные элементы имеют недостаток — высокую стоимость, поэтому неоригинальные более популярные.

Классические фильтры, рекомендованные к установке, можно увидеть в галерее.

Фильтры среднего качества выпускают в России, например, Невский фильтр — очистительный элемент на угольной основе.

Коды

Коды очистительных продуктов, которые подходят для Рено Логан:

  1. Оригинал. Имеет код 7701062227 (угольный).
  2. Delphi. Имеет код TSP0325178C (также угольный).
  3. Delphi. С кодом TSP0325178 (обычный).
  4. AMC. NC2008 9 (обычный).

При покупке очистительного элемента нужно убедиться, что на нем присутствует пластиковая крышка. Она предназначена для надежного закрепления. Если крышка отсутствует, то не удастся в должной мере осуществить установку фильтрующей системы.

Меры предосторожности при использовании

Précautions d’utilisation (XNX — Renault)

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ

По соображениям безопасности и во избежание материального ущерба обязательно выполняйте приведенные ниже указания при ис-пользовании системы. Неукоснительно соблюдайте действующие законы той страны, где Вы находитесь.

Данное по эксплуатации содержит описание моделей, основанное на их технических характеристиках, существующих на момент составления документа. Руководство охватывает все виды оборудования, устанавливаемого на автомобили данной модели. Однако его наличие на Вашем автомобиле зависит от комплектации, выбранных опций и страны поставки. Также в руководстве Вам может встретиться информация об оборудовании, которым предполагается оснащать автомобили в течение ближайшего года.В данном руководстве при ссылке на представителя производителя под представителем подразумевается производитель автомоби-лей.

Меры предосторожности при обращении с аудиосистемой– Используйте органы управления (на панели и на рулевом колесе) и ознакомьтесь с информацией на экране, когда это по-

зволят условия движения.

– Настройте громкость звука на умеренный уровень, позволяющий слышать окружающие шумы.

Меры предосторожности во избежание повреждения оборудования– Во избежание материального ущерба и пожара не разбирайте систему и не вносите в нее никаких изменений.– Для устранения неисправностей или демонтажа аудиосистемы обращайтесь к представителю фирмы-производителя.– Не вставляйте посторонние предметы, поврежденные или грязные CD/CD MP3 в проигрыватель.– Используйте только круглые CD/CD MP3 диаметром 12 см.– При обращении с дисками, держите их за внутреннюю и наружную кромку, не касаясь поверхности CD/CD MP3.– Не наклеивайте бумагу на CD/CD MP3.– При длительном использовании осторожно извлекайте CD/CD MP3 из проигрывателя, так как он может быть горячим.– Не оставляйте CD/CD MP3 у источников тепла и под прямыми солнечными лучами.Меры предосторожности при использовании телефона– Существуют законы, регламентирующие использование телефонов в автомобиле. Некоторыми законами запрещено использова-. ние системы телефонии «свободные руки» во время движения: водитель должен быть сосредоточен на управлении автомобилем

ние системы телефонии «свободные руки» во время движения: водитель должен быть сосредоточен на управлении автомобилем.

– Телефонный разговор во время движения является отвлекающим и опасным фактором на всех этапах использования телефона

(набор номера, телефонный разговор, поиск номера в телефонной книге. ).

Уход за передней панелью– Используйте мягкую ткань и, при необходимости, немного мыльной воды. Промойте с помощью влажной мягкой ткани и протрите

мягкой сухой тканью.

– Не нажимайте на экран панели системы и не протирайте ее моющими средствами на основе спирта.

Источник

Фильтр какого производителя выбрать?

Бытует мнение, что производитель воздушного фильтра неважен. Но помните, что некачественная автозапчасть приводит к поломкам транспортного средства и двигателя внутреннего сгорания (ДВС).

На автомобильном рынке запасных частей представлено сотни производителей расходников, в том числе и воздушных фильтров. Сам Renault не выпускает фильтрующие элементы. Воздушные фильтры заказывают у других производителей. В оригинальной комплектации на Renault Logan установлен фильтрующий элемент от фирмы Mahle. Очевидно, фильтр от этой компании и рекомендует производитель французских автомобилей.

Наверняка фильтрующий элемент другой фирмы справится не хуже. Главный критерий выбора – это соотношение цены и качества.

Признаки необходимости замены

О появлении большинства проблем в машине опытные водители могут судить по поведению. Это приходит с опытом, когда буквально начинаешь чувствовать автомобиль. Определить изношенность фильтра для воздуха можно по следующим симптомам:

  • Заметное увеличение расхода топлива. Забитый фильтр вызывает кислородное голодание. В цилиндре топливо сгорает не полностью и очень быстро, что вызывает повышенное потребление.
  • Падение мощности. Забитый фильтр создает дополнительное сопротивление воздуху. Мотор прикладывает дополнительные усилия, чтобы «подсосать» его, что сказывается на общей мощности.
  • Проблемы с зажиганием, когда мотор отказывается заводиться.
  • Увеличение содержания CO2 в выхлопных газах из-за неполного сгорания топлива. К сожалению, зарегистрировать увеличение концентрации можно только с помощью специализированного оборудования.

Если вы обнаружили проблемы с динамикой и рост расхода, обязательно примите меры. Это явные признаки, что мотор работает некорректно. Если не хотите растрачиваться на капитальный ремонт, найдите причину и устраните ее. Проще всего начать с проверки именно воздушного фильтра.

Замена ступичного подшипника автомобиля Рено

Видео замена задних тормозных колодок Рено своими руками Ходовая Рено Логан требует периодической замены ступичного подшипника. Это требуется при его износе или демонтаже ступицы, так как при этом подшипник неизбежно повредится. Устройство ступичного узла переднего колеса можете рассмотреть на картинке, а состоит он из:

  1. поворотный кулак;
  2. ступичный подшипник;
  3. установочное кольцо датчика скорости;
  4. ступица.

Подшипник ступицы

Перед работой затяните ручник и включите первую передачу, подставив упоры под колеса. Открутите гайку ступичного подшипника. Если вам не удастся это сделать из-за проворота колеса, затормозите машину, нажав педаль тормоза и держа ее (попросите сделать это помощника). Далее подвесьте и снимите колесо. Демонтируйте датчик скорости вращения колеса, диск и защиту тормозного механизма. Отсоедините наконечник тяги от поворотного кулака и выведите палец шаровой из отверстий кулака. Отсоедините амортизатор от поворотного кулака и демонтируйте последний со шлицевого хвостовика корпуса внешнего шарнира. Уприте поворотный кулак на тиски и ударами молотком через головку или оправку по торцу ступицы выпрессуйте ее. Внутреннее кольцо подшипника при этом останется на ступице.

Подденьте защитную шайбу отверткой, освободив сальник подшипника, и демонтируйте ее. Зажмите фланец в тисках и вставьте зубило между торцами внутреннего кольца и буртиком ступицы. Ударами молотка сдвиньте внутреннее кольцо по ступице. В появившийся зазор вставьте захваты съемника и спрессуйте кольцо со ступицы.

Используя щипцы для демонтажа стопорных колец вытащите кольцо подшипника из канавки поворотного кулака. Специальным съемником демонтируйте подшипник из поворотного кулака. Подшипник можете выпрессовать ударным способом. Уприте кулак на губки тисков. Ударами по торцу внешнего кольца через головку или оправку выпрессуйте подшипник из кулака. Перед монтажом нового подшипника очистите посадочное место в кулаке и канавку для стопорного кольца. Зачистите надфилем на ступице забоины, оставшейся от зубила.

Перед запрессовыванием ступичного подшипника вложите в отверстие установочное кольцо датчика скорости вращения колеса. Ориентируйте кольцо в отверстии кулака таким образом, чтобы держатель датчика расположится в пазе кулака.

После установки винта чашечного съемника с опорной шайбой вставьте новый подшипник в отверстие. Запрессуйте подшипник, приложив усилие через чашку съемника. Шайба при этом должна опереться на поворотный кулак.

После установки подшипника вставьте стопорное кольцо в канавку. После этого запрессуйте ступицу в подшипник. При этом чашка съемника должны опереться на торец внутреннего кольца. Последующая сборка и установка производится в обратном порядке.

Видео:

Видео:

Видео:

Выбор воздушного фильтра

Воздушные фильтры для Рено делятся на 2 типа:

  • Оригинальные — фильтрующие элементы, созданные корпорацией Рено;
  • Аналоговые — разработанные иными производителями, но подходящие для машин марки Рено по всем техническим параметрам.

В случае Renault Logan, встаёт вопрос о поиске совместимых аналогов, потому что оригинальные запчасти стоят неоправданно дорого. На Рено разных поколений, в зависимости от двигателя, устанавливаются следующие типы воздушного фильтра:

  • Овальный — предназначен для 8-клапанных двигателей объёмом на 1.4 и 1.6 литра;
  • Трапецевидный — устанавливается на 16-клапанный мотор объёмом в 1,6 литров;
  • Прямоугольный — предпочтителен для Рено 2-го поколения.

Для установки на автомобиль рассматриваемой марки подходят аналоговые воздушные фильтры следующих марок:

  • Goodwill;
  • Bosch;
  • Filtron.

Перечисленные фильтрующие элементы по техническим характеристикам ничуть не уступают оригинальным деталям для Рено Логан, однако выгодно отличаются в плане цены. Цена на рассматриваемые аналоги варьируется в пределах 200-300 рублей, в то время как цена оригинального фильтра — 700 рублей. При этом аналоговые детали можно найти в любом магазине автомобильных запчастей, в то время как фильтры Рено продаются далеко не везде.

Процесс замены

Перед тем, как приступить к замене фильтра на Рено Логан, необходимо подготовить требуемые инструменты. Автолюбителю потребуется:

  • Набор гаечных ключей;
  • Чистые тряпки;
  • Новый фильтрующий элемент;
  • Отвёртка среднего диаметра.

Дальнейшая процедура зависит от расположения фильтра. Данная деталь, в зависимости от поколения Рено и типа двигателя, может находиться в верхней части карбюратора или внутри воздухозаборника. Для снятия отработанного фильтра необходимо:

  • Заглушить двигатель;
  • Открутить заготовленной отвёрткой болты держателя воздухозаборника или верхней панели карбюратора;
  • Снять деталь, препятствующую доступу к утилизируемому фильтру;
  • Достать устаревший фильтрующий элемент.

Перед установкой нового воздушного фильтра необходимо очистить воздухозаборник и карбюратор от скопившихся в них пыли. Сделать это можно при помощи заготовленной заранее ветоши. После чистки устанавливается новый воздушный фильтр, и все детали возвращаются в исходное положение.

Важно! При установке фильтрующего элемента необходимо проследить, чтобы крышка агрегата плотно прилегала к его корпусу. В противном случае возникнут щели, через которые в двигатель будет попадать неочищенный воздух, что может стать причиной серьёзных поломок системы Рено

8-клапанный и 16-клапанный двигатель

Замена воздушного фильтра в Рено 1.4, 1.6, 2 является стандартной процедурой, не имеющей особых отличий, зависящих от вместимости двигателя. Разница заключается только в расположении фильтрующего элемента в автомобилях с 8-клапанным и 16-клапанным двигателем и в зависящем от этого процессе замены.

В случае наличия 8-клапанного двигателя, фильтр располагается в верхней части карбюратора. Чтобы снять деталь, необходимо устранить фиксаторы, которые располагаются по обе стороны от фильтрующего элемента. После этого требуется устранение болтов на корпусе защитной коробки фильтра и нижними саморезами. Патрубки воздухозаборника при извлечении рассматриваемой детали необходимо отвести в сторону, потому что они могут послужить препятствием устранению отработанного материала. После перечисленных манипуляций фильтровальная коробка изымается, чистится, после чего производится смена фильтра.

Если двигатель оснащён 16 клапанами, то фильтрующий элемент, вероятнее всего, располагается внутри воздухозаборника. По этой причине сама процедура смены фильтрующего элемента — несколько сложнее:

  • Убирается резиновый уплотнитель;
  • В местах закрепления предыдущего фильтра отсоединяются патрубки воздухозаборника и сам агрегат;
  • Шланг вакуумного насоса, присоединённый к коробке фильтрующего элемента, отводится в сторону;
  • Утилизируемая деталь аккуратно отсоединяется от креплений, чтобы избегать повреждения резонатора.

Воздушные фильтры предназначены для одноразового использования в системе Рено Логан. Не следует использовать утилизированный фильтрующий элемент даже при тщательной промывке. В детали накапливаются вредные элементы, способные загрязнить топливную систему транспортного средства и нанести ей непоправимый вред.
