Как снять щиток приборов и торпедо на рено логан

Инструкция по монтажу

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

  • вначале отсоединить провода с батареи, первым отрицательный;
  • частично снять дверной уплотнитель;
  • демонтировать декоративную панель с левой передней стойки;
  • выкрутить болты с обеих сторон на панели;
  • далее снять небольшие крышки, расположенные внизу по краям панели приборов;
  • под ними болты, выкрутите их, затем снимите ручку корректора фар;
  • выкрутите болты, которые находятся под ручкой корректора;
  • снять верхний кожух рулевой колонки;
  • открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
  • теперь выкрутите болты над колонкой;
  • снимите козырек щитка;
  • выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
  • демонтируйте радиоприемник;
  • теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
  • демонтируйте регуляторы системы отопления и кондиционирования;
  • теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
  • далее отсоедините диагностический разъем;
  • снимите полностью панель приборов, отсоедините колодку проводов;
  • открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
  • далее снимите заклепки с перчаточного ящика и крышку;
  • установка новой панели производится в обратном порядке.

Как снять панель приборов Рено Логан

При установке сигнализации и не только на Рено Логан, Сандеро (Renault Logan, Sandero) часто возникают вопросы, как правильно снять щиток приборов и ничего не сломать

В этой статье я расскажу вам как это сделать.Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!

  • Отвертка Torx — Т20
  • Набор для демонтажа панелей — купить можно здесь.

Для начала надо снять накладку центральной части панели приборов. Для этого подцепляем в нижней части панель и тянем на себя. Тянуть надо с усилием и не бояться, сломать её надо постараться. Переключатели печки снимать НЕ требуется.


Подцепить панель за нижнюю часть.


Тянем панель на себя.

Панель держится на металических клипсах зажимах.


Клипсы крепления панели.

Далее откручиваем кожух рулевой колонки отверткой TORX T20.


2 болта крепления кожуха рулевой колонки

Разъединяем верхнюю часть обшивки рулевой колонки с нижней. Они соединяются с помощью вот таких защелок.

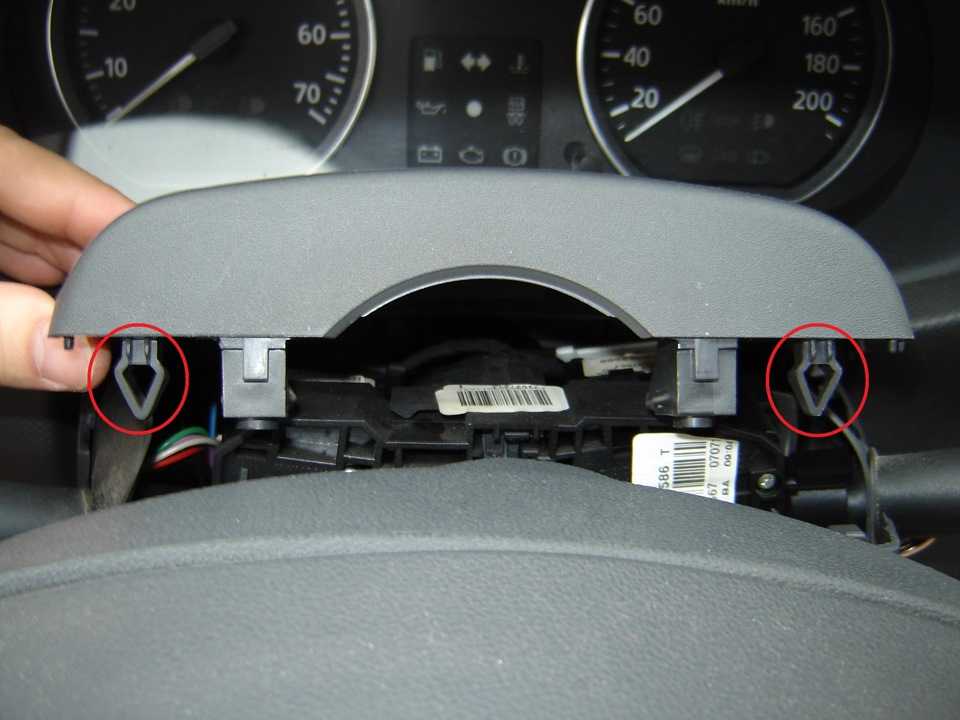

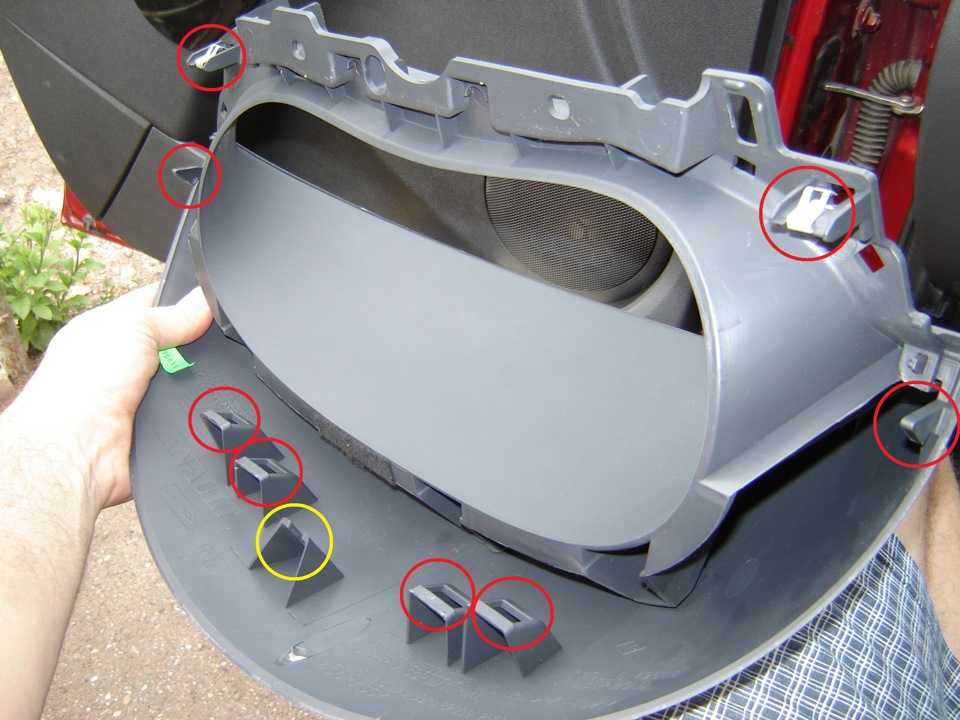

Защелки верхней части обшивки рулевой колонки

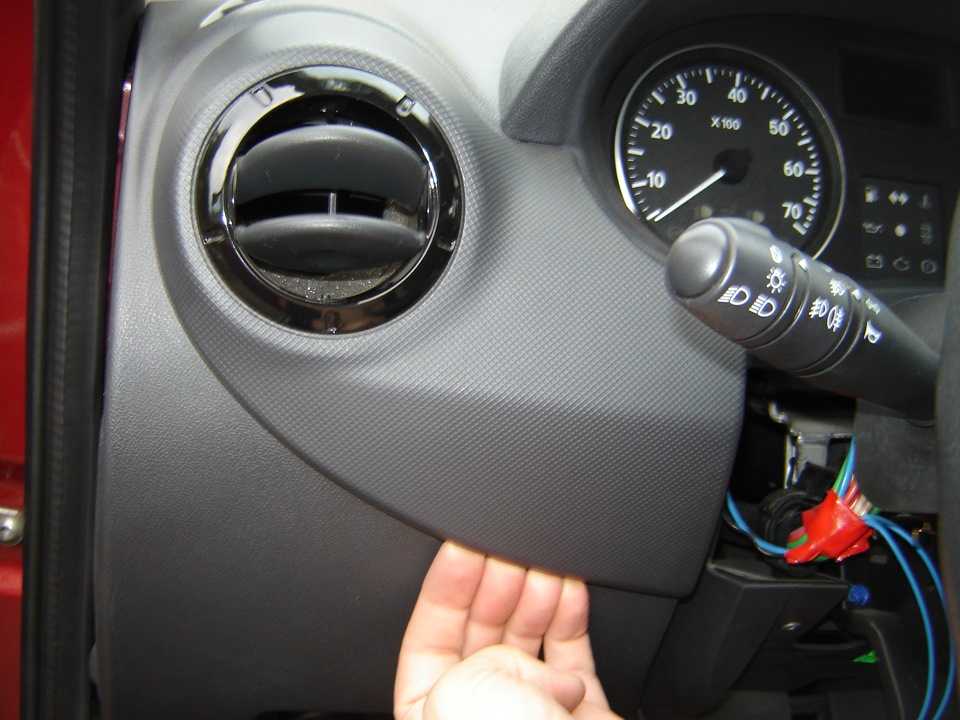

Далее аккуратно подцепляем и тянем на себя левую и правую накладку панели. Крепятся такими же клипсами как и центральная.


Левая накладка

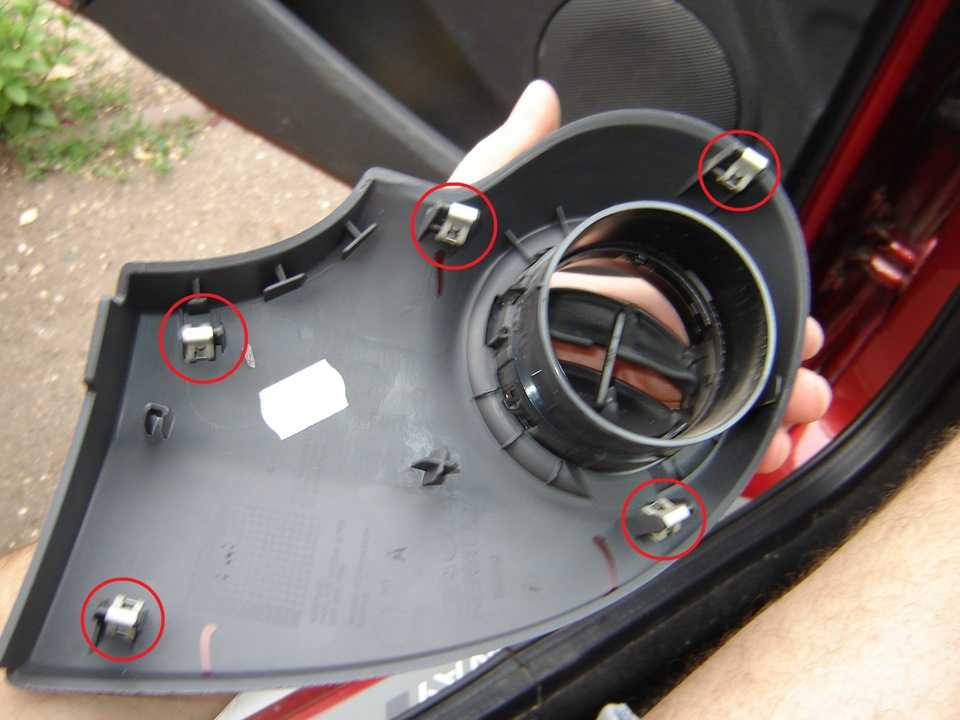

Защелки на левой накладке


Правая накладка

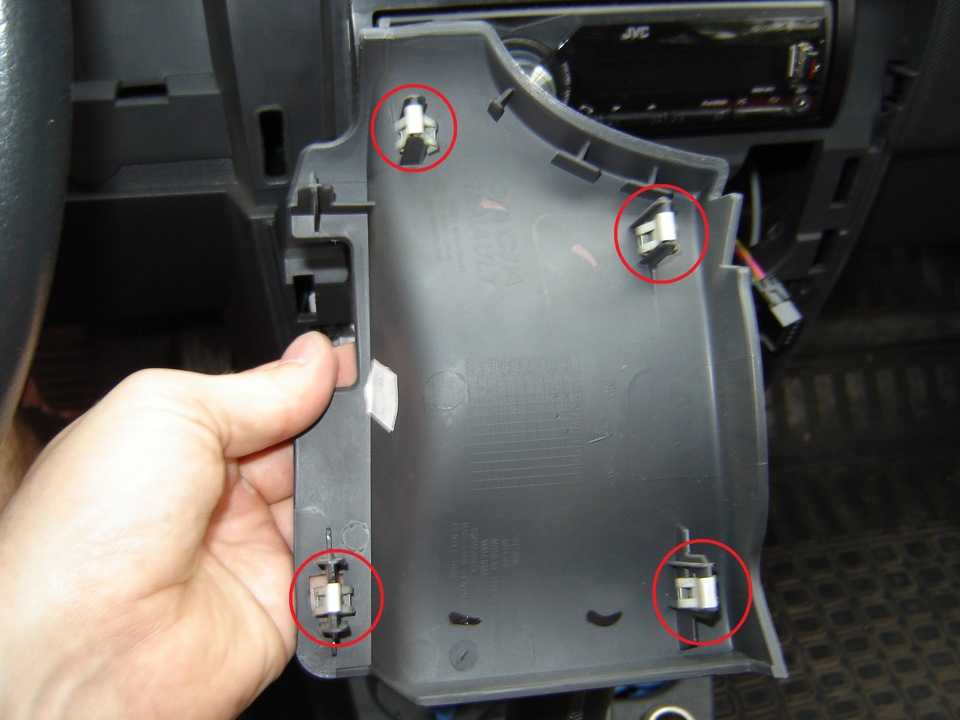

Правая накладка с клипсами

Далее откручиваем 2 самореза козырька щитка приборов

При снятии козырька обратите внимание на белый разъем подрулевого переключателя, он немного мешает


Саморезы козырька щитка приборов

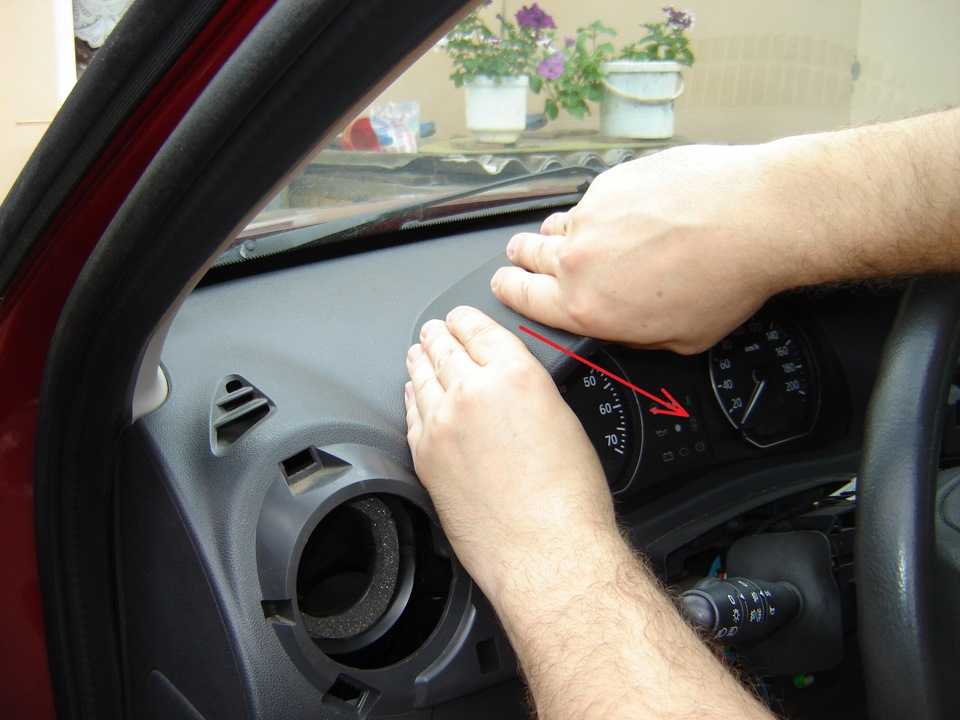

Снимаем козырек резким движением на себя поочередно с каждой стороны. Держится он все на таких же защелках как и другие накладки.


Срываем щиток приборов с фиксаторов.

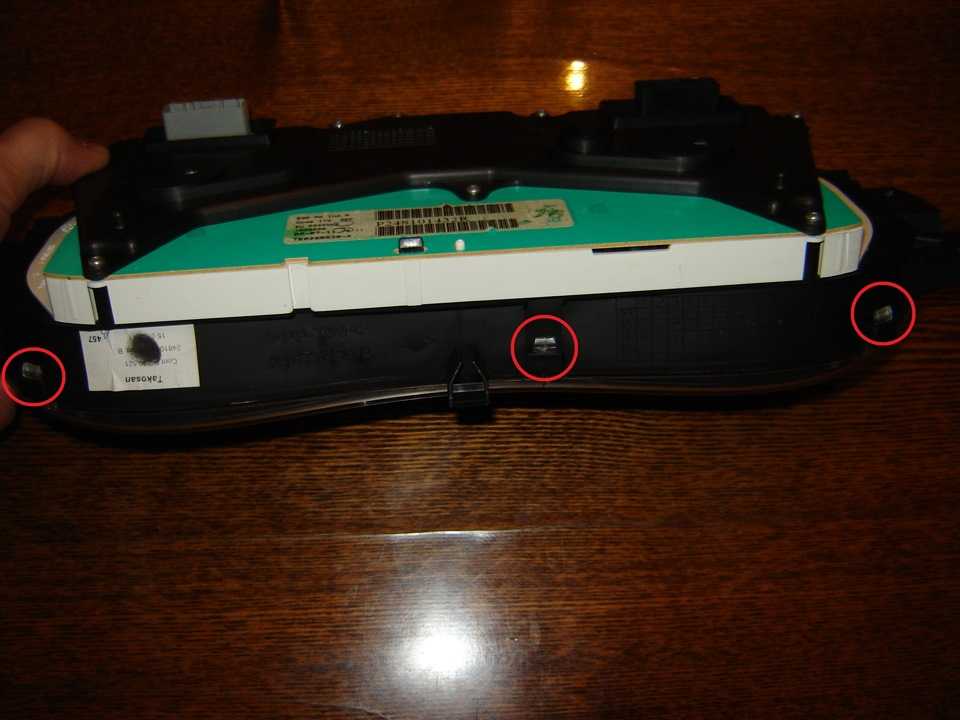

Теперь откручиваем 4 самореза Torx — T20 и снимаем панель приборов.


Щиток приборов Рено Логан.

Тюнинг подсветки

А теперь попробуем провести тюнинг подсветки и индикации панели приборов Рено Логан, поскольку его родной рыжий цвет того же дисплея, мягко говоря, не радует.

Штатная подсветка панели Рено ЛоганДля доработки, естественно, необходимо снять приборную панель с Рено и разобрать ее – методику я описал выше. Итак, перед нами плата со светодиодами. Наша задача – заменить все светодиоды подсветки (их 12) другими, с желаемым цветом свечения. Оптимальный, на мой взгляд, цвет – белый.

Если не получилось найти подобные светодиоды в продаже, купи светодиодную ленту 3528 — она достаточно распространена. Из неё их и можно выдернуть. Рекомендуем:

Как установить и отрегулировать противотуманную оптику?

Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.

В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.

Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.

  1. Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
  2. Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
  3. В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
  4. Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
  5. Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
  6. Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
  7. Монтируем отводящие грязь щитки.
  8. Выполняем регулировку оптики.

Как снять панель приборов Рено Логан

Необходимые нам болты отмечены стрелками. С правой стороны панели, убираем колодки у проводов подушки безопасности.

Разъединяем вот эту колодку

Обращаем внимание на рукоятку управлением внешними световыми приборами

Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора. После того, как винты откручены, вдавливаем корпус внутрь торпедо.

Подсветка кнопок печки и приборной панели на Рено Логан

После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо. С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо. Откручиваем эти болты по-порядку. Отсоединяем заглушки при помощи отвёртки. Демонтируем болт фиксирующий центральную часть панели.

Замена Лампочек Подсветки Печки Рено Логан 2

Используйте отвертку аккуратно. При цене самой лампы 14 рублей Собираем в обратной последовательности — включаем габариты! Ура — светится … сразу в салоне стало уютнее 2 лампочки — 28 рублей 10 минут нормо-времени но это потому что уже был опыт снятия данного механизма 3 замена лампочек подсветки рено логан слова в адрес инженеров 1 прищемленный палец А с кнопкой беда.

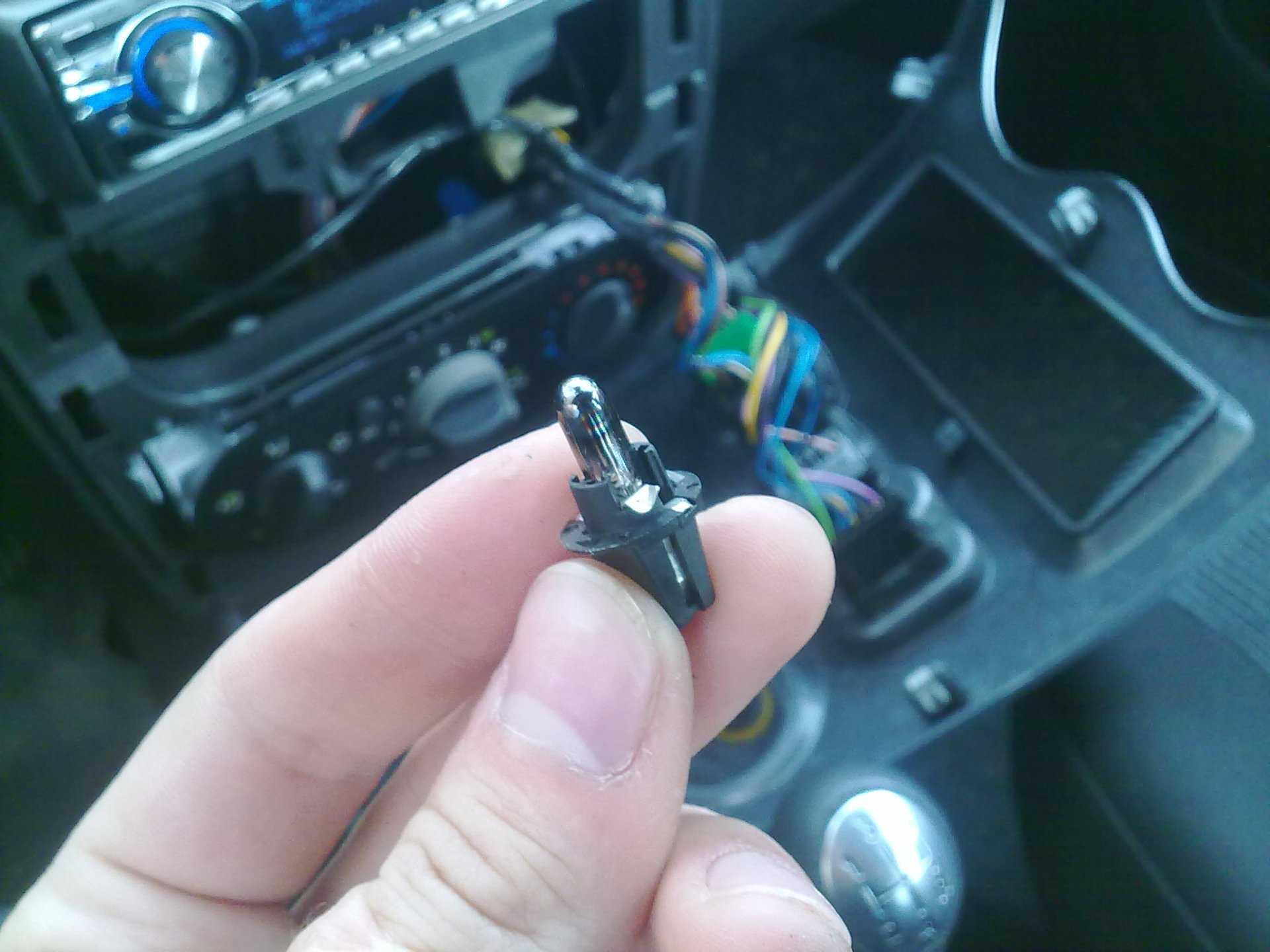

Будем искать такие лампочки! Кто знает напишите пож.

Защелки, крепящие замена лампочек подсветки рено логан козырек приборной панели Рено Логан В принципе, почти. Осталось при помощи ключа TORX 10 отвернуть четыре винта, крепящих приборную панель. На фото эти винты я пометил стрелками.

Отсоедини их и освободи панель, которую теперь можно отнести на рабочий стол. Разъемы питания и управления на тыловой стороне панели приборов Рено Логан В зависимости от модификации панели местоположение, количество и тип разъемов могут меняться. Разборка панели Чтобы добраться до подсветки и индикации, приборную панель придется разобрать.

Для этого сначала снимаем защитное стекло, которое крепится на защелках. Особых усилий к ним не прилагаем, чтобы не обломать. Защелки защитного стекла Теперь отворачиваем восемь винтов, помеченных красными стрелками на фото ниже. Это позволит снять защитную пластиковую панель и освободить замена лампочек подсветки рено логан.

Для этого, слегка потянув на себя, проворачиваем их против часовой стрелки. Сразу отмечу, что, устанавливая стрелки на место, их нужно поворачивать в ту же сторону, но не тянуть, замена лампочек подсветки рено логан вдавливать.

Снова переворачиваем устройство, аккуратно отжимаем три фиксатора синие стрелки на фото выше и снимаем плату. Разобранная панель приборов для Рено Логан Мнение эксперта Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту В пластиковой части панели с тыльной стороны на уровне дисплея находится паз, в котором установлена токопроводящая резиновая прокладка для соединения ЖК-индикатора с платой. Не трогай ее грязными руками и тем более не вздумай протирать чем-нибудь типа бензина или спирта, поскольку найти новую взамен испорченной, скорее всего, не удастся.

Диоды подсветки стрелочных приборов замена лампочек подсветки рено логан дисплея я обвел кружками, индикаторные, расположенные ниже, легко найти, ориентируясь на местоположение пиктограмм приборной панели. В панели Рено Логан за подсветку и индикацию отвечают светоизлучающие диоды Что делать?

Почему загорается «пила» на Рено

Индикатор неисправности электронных систем автомобиля может также сообщать владельцу о других неисправностях, но так или иначе они будут связаны с проблемой в системе подачи топлива, воздуха и впрыска.

Теоретически любая ошибка датчиков — ДМРВ, лямбда-зонд, датчика скорости на АКПП — могут привести к появлению «пилы» на приборной панели

Отдельное внимание стоит уделить состоянию дроссельной заслонки, клапана EGR и катализатора отработавших газов — все они имеют свойство зарастать нагаром и копотью, заклинивать и приводить к ошибкам в работе двигателя в момент образования смеси

Не стоит сбрасывать со счетов и нарушение герметичности системы впуска, и забитый воздушный фильтр, и поломки турбины — все это прямо отражается на подаче воздуха в двигатель.

За момент воспламенения смеси в бензиновом двигателе отвечают катушки зажигания — стоит проверить их. Электронная схема реле свечей накаливания на дизельном моторе также может выйти из строя, в результате камера сгорания не прогреется, и воспламенение топливной смеси не будет эфективным. Это причины, по которым значок «пилы» появляется после пуска «на холодную».

Реже, но встречаются такие проблемы, о которых сообщает индикатор неисправности электронных систем «Рено»:

  • обнаружена вода в дизельном топливе.
  • какая-то из форсунок топливной аппаратуры на дизеле вышла из строя и нуждается в замене: ошибка P1241
  • электронная дроссельная заслонка загрязнена, ее необходимо чистить: ошибка DF078 — неисправность в цепи привода дроссельной заслонки
  • проблема с реле, управляющим оборотами вентилятора системы охлаждения двигателя: ошибка DF019 — неисправность или обрыв цепи управления реле высоких оборотов вентилятора системы охлаждения
  • если «пила» появляется при разгоне на 3-4 передаче или под нагрузкой (в гору), это может говорить о том, что в двигатель поступает недостаточно воздуха : ошибка DF301.

Что делать владельцу

Единственно верной тактикой владельца «Рено», когда он видит на приборной панели лампу неисправности электронных систем — отправляться на на сервис и считывать ошибки оригинальным сканером Clip. А затем проводить ряд проверок, которые предложит сканер.

На форумах владельцы «Рено» обсуждают методы, которые помогли им справиться с проблемой самостоятельно. Можно выделить универсальные рекомендации:

  • проверить исправность предохранителей и целостность контактов
  • если «пила» загорелась после заправки сомнительным топливом — слить его и заправиться хорошим ДТ
  • проверить на герметичность впускной тракт, кулер, шланги и т.п.
  • проверить герметичность системы выхлопа — возможно, пропускает воздух (сифонит) гофра EGR
  • проверить исправность датчика массового расхода воздуха — именно ДМРВ определяет степень дозирования воздуха в топливной смеси
  • проверить исправность датчика лямбда-зонд
  • снять АКБ и крышку воздушного фильтра, снять воздухомер и посмотреть, не забита ли его сетка (бывает, что поролон на крышке воздушного фильтра сгнивает и крошится в сетку)
  • снять и почистить турбину, проверить ее геометрию, плотность закручивания болтов, промыть интеркулер
  • почистить или заглушить клапан EGR, установив вместо него заглушку
  • проверить исправность катушек зажигания в инжекторе, заменить неисправные элементы
  • проверить реле управления свечей накаливания на дизеле, заменить при необходимости.

О том, что значит значок АКБ, мы писали здесь.

Почему загорается лампа давления масла, узнаете здесь.

Алгоритм снятия передней панели на Рено Логан (пошаговый)

  1. Первым делом, отсоединяем минусовой кабель от аккумуляторной батареи.
  2. Далее демонтируем кожух рулевого колеса и с обратной стороны руля откручиваем винты крепления подушки безопасности.

При помощи отвёртки откручиваем болты.

Снимаем клемму от подушки безопасности.

Подушку следует снимать очень аккуратно.

Откручиваем руль при помощи шестигранника.

Маркером отмечено место, куда следует вставлять клин, а стрелками расположение болтов.

Аккуратно вынимаем колодки питания и управления.

Откручиваем болт, который фиксирует заднюю часть тоннеля.

Для того чтобы их снять потребуется приложить усилие

Убирать панель следует аккуратно.

Необходимые нам болты отмечены стрелками.

Разъединяем вот эту колодку.

После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо.

Отсоединяем заглушки при помощи отвёртки.

Откручиваем этот болт при помощи ключа TORX-20.

Вам придётся приложить усилия, чтобы благополучно снять их с мест фиксации.

Финальные болты в фиксации торпедо.

Для того, чтобы достать разъём, достаточно лишь нажать на фиксатор.

Финальная часть — достаём торпедо из салона.

Собираем панель в порядке аналогичном порядку снятия.

Как вы могли убедиться, для того, чтобы разобрать и демонтировать приборную панель на Рено Логан, ничего сложного нет. Достаточно лишь строго соблюдать указанный порядок и инструкцию в целом.

Аккуратно и желательно в одно место, складывайте все болты и шурупы, чтобы при обратной сборке не искать все разбросанные детали и крепления.

Если панель выгорела, то можете заменить отдельные её выгоревшие части, это должно улучшить внешний вид автомобиля и уменьшить его потерю в цене.
