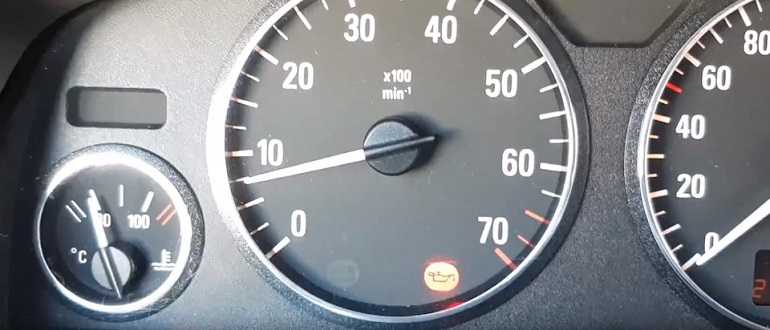

Горит давление масла на прогретом двигателе на логане

Возможности тюнинга и доработок

Установка турбинного нагнетателя возможна, но приведет к снижению ресурса двигателя.

Для увеличения мощности двигателя Рено К4М до 120 лошадиных сил можно сделать чип-тюнинг. При этом потребуется:

установить выхлопную систему без катализатора
смонтировать распределительные валы драйвтех 10 фаза 270.

Для достижения больших показателей мощности, потребуется существенная модернизация двигателя К4М. Тюнинг можно выполнить с помощью компрессора ПК-23 или турбины TD04.

Используя первый вариант, можно получить мощность в пределах от 140 до 150 л.с. Давление наддува не должно превышать 0.5 Бар, по причине низкой степени сжатия двигателя К4М. Также понадобится изготовить кит под заказ, готовых решений нет. Потребуется установить прямоточный выхлоп, распредвалы (фаза 270-280), ЭБУ Абит и форсунки, подойдут от Волги.

Второй вариант тюнинга мотора К4М идентичный, за исключением использования турбины. Его реализация позволит достичь мощности немногим более 150 л.с.

Диагностика бензонасоса

Выявить поломку можно такими способами:

включить зажигание и повернуть ключ в положение 2 — должен быть характерный звук;
осмотреть предохранитель, отвечающий за работу модуля — он не должен иметь следов копоти и износа;
включить несколько раз зажигание, прислушаться к работе реле — должен раздаваться характерный щелчок.

Также эксперты рекомендуют замерить давление в топливной рампе с помощью готового или самодельного измерительного прибора (трубка от старого фильтра, кусок шланга и манометр). Показатели не должны сильно отличаться от рекомендованных 0,35 МПа. Желательно делать проверку последовательно и несколько раз — нужно:

подсоединить манометр к рампе;
завести мотор;
измерить давление;
подгазовать, снова измерить;
заглушить двигатель;
спустя 2 часа снова повторить процедуру замера.

Обратите внимание: если происходит постепенное падение давления, это указывает на поломку бензонасоса. Популярные марки:

Технические особенности К4М

Монолитный блок цилиндров двигателя Рено К4М изготовлен из чугуна. Имеет рядное расположение четырех цилиндров. Поршневая группа усилена стальными вставками в области установки компрессионных колец. Фиксирующие поршневые пальцы с натягом запрессовываются в верхние головки шатунов, а в бобышках поршней устанавливаются с зазором.

128 – длина
47.612 – 47.627 – диаметр отверстия нижней головки
19.945 – 19.958 – диаметр отверстия верхней головки.

К4М без клапанной крышки

Тарелки впускного и выпускного клапана изготавливаются с диаметром 32.5 и 28 мм соответственно. Длина стержней в миллиметрах равна:

109.32 – впускного
107.64 – выпускного клапана.

Поршни с шатунами К4М

При этом диаметр стержней одинаковый и равняется 5.5 мм.

Выдержка установленных критериев по экологическим нормам обеспечивается за счет применения фазорегулятора.

Как заменить правую опору двигателя на Рено Логан (Сандеро), Лада Ларгус своими руками

Замену боковых опор двигателя Лада Ларгус, Рено Сандеро или Логан удобно выполнять, установив авто на ровной бетонированной площадке. Чтобы облегчить доступ к правой опоре двигателя, необходимо отвести в сторону трубку продувки адсорбера и снять демпфер (понадобится ключ «на 10»). После этого при помощи головки «на 13» следует демонтировать растяжку между корпусом подушки и брызговиком.

Дальнейшие действия следует выполнять в следующем порядке:

1. Приподнимите правую сторону автомобиля домкратом.

2. Чтобы разгрузить опору двигателя, поставьте упор под сливную пробку масляного поддона. Чтобы не снимать картер, используйте подставку, которая сможет войти в соответствующее отверстие в защите картера. Опуская автомобиль, проследите за тем, чтобы двигатель поднялся относительно кузова на 3-5 мм.

3. Воспользовавшись коротким удлинителем и торцевой головкой «на 16», отверните 5 болтов, которыми опора крепится к силовому агрегату и кузову автомобиля.

4. Снимите правую подушку двигателя и осмотрите её на предмет износа и повреждений. Имейте в виду, что на необходимость замены этого узла указывают не только разрывы резинового демпфера или его отслоение от кронштейна, но и деформация, связанная с потерей упругости.

5. Прежде чем приступить к установке новой опоры, очистите площадку на правом брызговике (лонжероне) и крышке газораспределительного механизма. Дополнительно оценить износ старой подушки можно по зазору между новой опорой и крышкой ГРМ. Для этого приложите деталь к установочной площадке на лонжероне.

6. Установите и затяните от руки болты крепления опоры к кузову. Не забудьте смазать резьбу консистентной смазкой – как показывает практика, крепёж в этом месте подвергается усиленному воздействию коррозии.

7. Чтобы убрать зазор между опорой и крышкой газораспределительного механизма, необходимо выровнять двигатель относительно кузова. И вот здесь сыграет роль упор под картером (см. п. 2). Достаточно немного опустить автомобиль домкратом, и силовой агрегат займет правильное положение.

8. Установите 3 винта крепления подушки к двигателю и затяните их сначала от руки, а затем при помощи инструмента. Имейте в виду, что ответная часть резьбового соединения нарезана в детали, изготовленной из силумина. Чтобы не повредить резьбу, следует внимательно выбирать момент затяжки.

9. Затяните 2 болта крепления опоры к площадке брызговика.

10. Всё, что осталось сделать – это немного приподнять авто и убрать установленный под картером упор, после чего снять машину с домкрата. Теперь можно завести двигатель и оценить отсутствие вибрации.

В завершение хотелось бы дать совет не откладывать замену вышедшей из строя опоры «на завтра». Дело в том, что из-за просадки или повреждения демпфирующего элемента перекашивается двигатель, а значит, и коробка перемены передач. При этом изменяется угол наклона приводного вала – узел начинает работать в условиях, не предусмотренных производителем. В результате придётся менять ещё и детали преждевременно изношенного привода.

Ещё кое-что полезное для Вас:

Обнаружение и устранение проблемы с датчиком давления масла

Проблема проявляется после поворота ключа, когда при запуске двигателя, лампочка масла на Рено мерцает или горит вполнакала, сигнализируя о проблемах с датчиком или мотором. После нажатия на педаль газа она может мерцать более интенсивно.

Чтобы избежать крупных поломок, когда моргает лампочка масла на Логан или другой модели Рено, требуется выключить двигатель и проверить несколько моментов. Когда на панели Рено загорается красная лампа любого индикатора, значит, нужно немедленно остановиться и выяснять причину, если лампа желтая, это говорит о поломке, при которой пока можно передвигаться. Зеленые индикаторы сигнализируют об исправности систем, за которые они отвечают.

Характеристики двигателя К4М

Параметр	Значение
Конфигурация	L
Число цилиндров	4
Объем, л	1,598
Диаметр цилиндра, мм	79,5
Ход поршня, мм	80,5
Степень сжатия	9,5
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	SOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	61 кВт — (83 л.с.) / 5500 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	128 Н•м / 3000 об/мин
Система питания	распределенный впрыск топлива MPI
Рекомендованное минимальное октановое число бензина	92
Экологические нормы	Евро 4
Вес, кг	—

Технические характеристики мотора К4М:

годы выпуска – с 1999 года по настоящее время
точный объем (куб. см) – 1598
мощность (л.с.) – 102-115
крутящий момент (Н/м) – 145-147
степень сжатия – 9.5
питание – инжектор
блок цилиндров – чугунный
клапанов на цилиндр – 4
ход поршня (мм) – 80.5
диаметр цилиндра (мм) – 79.5
привод ГРМ – ремень
объем масла в двигателе – 4.8 литра
допустимый расход масла – в пределах поллитра на тысячу километров пробега
периодичность замены смазки – по рекомендации производителя 15 тыс. км (но лучше не реже 10 тысяч)
экологический класс – Евро-4
используемое топливо – АИ-92

примерный ресурс – согласно эксплуатационным данным более 400000 км.

Расход топлива

Ниссан Альмера G15 c 5МКПП – расход топлива на сто километров пробега составляет:

9.5 л – в городском режиме
5.8 л – при езде по трассе
7.2 л – средний показатель.

К4М под капотом Ниссан Альмера G15

Рено Дастер с 6МКПП и полным приводом – при передвижении по городу расход бензина составит 11 литров на сто километров пробега, а езда на трассе сопровождается снижением указанного показателя до 7 л. При этом средний расход составляет 8.2 литра.

Топливная система

Топливная система обоих типов агрегатов — инжекторная. Спроектированы движки для эксплуатации на 95 бензине. Применение топлива с октановым числом 92 допустимо, но не оправданно, так как увеличивается расход топлива и снижается мощностная характеристика двигателя.

Конструктивно выполнена одинаково. Давление в системе создается шестеренчатым масляным насосом, установленным в нижней части двигателя. Забор масла производится из картера и под давлением подается в систему. Смазка зеркала цилиндров осуществляется масляным туманом (барботажем), который создается при вращении коленчатого вала. Принудительное орошение нижней части цилиндров с помощью масляных форсунок не предусмотрено.

Однако производитель указывает применение в основном минералки и полусинтетики, как экономически наиболее оправданные варианты жидкой смазки. Двигатели не настолько привередливы, чтобы работать исключительно на современных синтетических маслах. Первый раз на заводе заливается всесезонное полусинтетическое масло Elf 5w30.

Какое масло лить, потом в процессе эксплуатации зависит от техническое состояния и пробега двигателя, а также температурными условиями эксплуатации. Наиболее универсальное масло для Рено Логан это смазка с вязкостью 5w40 и 5w50, обеспечивающая нормальную работу мотора во всех климатических зонах.

В garage: снятие гбц на логане

Продолжение истории с логаном, сегодня подробно показываем как снять головку с двигателя. Для всех стражд.

Когда головка цилиндров Рено Логан освобождена от всего навесного, можно откручивать её от блока цилиндров. Но для начала придется еще снять распределительный вал. Для того, что бы снять головку придется открутить 10 болтов крепления головки цилиндров в определенном порядке.

Болты имеют разную длину, поэтому их лучше заранее положить так, что бы потом не перепутать, это очень важный момент. Замена передних колодок renault logan ii 2020 г. Регламент то рено логан 1,4-1,6 8v. (2). Для автомобиля рено логан 1.4 замена клапанов является достаточно сложной процедурой. Сборка тоже процесс весьма важный и ответственный.

Порядок затяжки болтов крепления головки блока цилиндров показан на следующем рисунке. Момент затяжки: 20 Нм доверните на угол 110° ±6°. Подождите три минуты. Поле чего отпустите болты 1 и 2 и снова затяните указанным моментом. Потом отпустите и затяните болты 3,4,5,6. Замена ремня грм на рено лагуна 1 если есть вопросы по ремонту авто (любого), пишите ответим на все вопросы.

После отпустите и затяните болты 7,8,9,10.

В общем снимать и ставить головку блока цилиндров на Рено Логан (да и на других машинах) надо очень ответственно. Замену клапанов на авто рено логан 1.6 нужно делать у опытных мотористов, такая процедура делается в автосервисе. Иначе возможна деформация ГБЦ, а это чревато прогаром прокладки головки, перегревом двигателя и прочими проблемами.

После того, как головка цилиндров Renault Logan снята, вам нужно рассухарить клапана. Для этого нужно найти рассухариватель или воспользоваться помощью друга. После того, как сухарики, тарелочки и пружины будут сняты, перед вашим взором предстанет следующая картина. Вот они гнутые клапана.

Если поршни и рабочая камера двигателя не повреждены, приступаем к очистке от нагара и смолистых отложений. Далее нам необходимо притереть новые клапана. Для притирки клапанов Рено Логан понадобится специальная притирочная паста.

Замена масла в двигателе рено логан 2 мало чем отличается от того, как поменять масло на логане 1-го поколения, но все же новых владельцев нового логан с 8-ми клапанным двигателем k7m812 вопрос. Притирка мало чем отличается от того же процесса на других моторах. Результатом притирки должна стать плотная посадка клапанов в седла.

Проверить правильность притирки можно визуально, на клапане, должна появится матовая непрерывная полоска не менее 1.5 мм шириной. Проверить качество притирки можно с помощью керосина например. Для этого вставляем клапана на место, переворачиваем головку и наливаем в рабочие камеры жидкость, которая не должна уходить через клапан, хотя бы несколько минут.

Замена ремня грм chevrolet aveo 1.6 . | на. Если не провести притирку новых клапанов, то в двигателе не будет компрессии, он просто не будет работать.

После притирки клапанов Рено Логан необходимо все тщательно промыть от остатков абразивной притирочной пасты. Замена подушки безопасности и шлейфа рено меган 1 и 2. Перед сборкой устанавливаем новые маслосъемные колпачки, заменяем сломанные пружины и засухариваем клапана.

Что нужно знать? Любая замена опорного подшипника рено логан и видео рабочих процессов подразумевает знание хотя бы базовых понятий о конструкции подвески. Теперь прикручиваем головку к блоку, как описано чуть выше и не забываем про новую прокладку ГБЦ. Теперь устанавливаем распределительный вал и ремень ГРМ.

Следующий важный момент это регулировка теплового клапанного зазора, который необходимо провести вручную.

Как отрегулировать клапана на Рено Логан с 8-клапанным двигателем можно посмотреть здесь. Как только ремень установлен, клапана отрегулированы, можете ставить клапанную крышку, впускной и выпускные коллекторы, при этом не забываем устанавливать новые прокладки, что бы потом уже сюда не возвращаться.

Поверьте своевременная замена ремня ГРМ на Рено Логан (Сандеро) гораздо проще, замены гнутых клапанов.

Не работает бензонасос на Рено Логан

Легковой автомобиль Рено Логан, имеет в системе питания двигателя электрический бензонасос, который расположен в бензобаке. Включает его в работу реле. Расположено оно под капотом автомобиля внутри монтажного блока, стоящего рядом с аккумулятором, со стороны её плюсовой клеммы. В этом же монтажном блоке установлен и 20 амперный предохранитель (схема предохранителей представлена в статье про не работающий сигнал), защищающий электрическую цепь бензонасоса. Если снять крышку и перевернуть её, то там Вы увидите схему, руководствуясь которой, найдёте требующийся Вам предохранитель и реле. На удивление Россиян, здесь же можно найти и запасной предохранитель требующегося номинала.

Читать также: Солярка или дизельное топливо

При включении зажигания, до запуска стартера, водитель должен слышать в течении непродолжительного времени, звук работающего бензонасоса, который поднимает давление бензина в топливной рампе. Если этого звука не слышно, значит, придётся открывать капот и проверять состояние предохранителя и реле бензонасоса. Чтобы проверить предохранитель, его придётся аккуратно пинцетом достать из гнезда, также нужно проверить состояние его клемм на предмет коррозии.

Если предохранитель перегорел, то придётся искать причину его выхода из строя, а если он цел, то дальше проверяем реле. При открытом капоте, при повороте ключа зажигания в положение «зажигание включено», Вы должны хорошо слышать звук, срабатывающего реле. При отсутствии этого звука, придётся проверить, подаётся ли напряжение на контакты этого реле. На одном контакте напряжение командное, а на втором питающее. Командное напряжение нужно для того, чтобы замкнулись контакты реле и тогда питающее напряжение должно пойти на клеммы бензонасоса.

При исправном предохранителе и реле, проверяем, подаётся ли напряжение на клемму колодки бензонасоса. Если напряжение есть, значит, неисправен сам бензонасос или есть проблемы с подсоединением массового провода.

Приступаем к проверке.

Для начала нужно убедиться в том, что причиной неработающего двигателя является именно бензонасос.

Проверните ключ зажигания во второе положение, насос должен издать характерный звук. Если такого вы не услышали, скорее всего, проблема именно в насосе или его электрической цепи.
Для проверки электрической цепи необходимо первым делом открыть блок предохранителей и реле, после чего найти нужный предохранитель и внимательно его осмотреть на предмет целостности.
Если предохранитель цел, причина может скрываться в реле.
Попросите помощника несколько раз включить зажигание, а вы должны внимательно прислушаться к самому реле, если оно издает характерный щелчок, значит цепь напряжения цела.
При таком положении дел, скорее всего, вышел из строя бензонасос, и его необходимо заменить. Сделать это своими руками не так уж и сложно.

Краткое описание

Двигатель Renault K7M 1.6 8V применяется для установки на автомобили Рено Логан 1.6 8V (Renault Logan), Рено Сандеро 1.6 8V (Renault Sandero), Рено Клио 1.6 8V (Renault Clio), Рено Симбол 1.6 (Renault Symbol). Особенности. Двигатель Renault K7M 1.6 конструктивно не отличается от Renault K7J 1.4, всё отличие в увеличенном до 1,6 литра объеме.

Увеличение объема было достигнуто за счет увеличения радиуса кривошипа коленчатого вала (остальные размеры совпадают), ход поршня в результате увеличился с 70 мм до 80,5 мм. Высота блока цилиндров увеличилась, но все его геометрические параметры идентичны K7J. На двигателе Renault K7M и K7J ставится одинаковые головка блока цилиндров и шатуны.

Диагностика и замена датчика давления масла

Датчик давления уровня масла на Рено находится в задней части блока цилиндров недалеко от серийного номера, это касается бензиновых двигателей 1.4 и 1.6. Чтобы добраться до него, требуется загнать машину на яму или подъемник и снять защиту. Затем, пользуясь фонариком, нужно внимательно осмотреть разъем датчика давления масла. На дизельных моторах 1.5 dCi это датчик располагается на теплообменнике под масляным фильтром.

Если на разъеме видны следы масла, можно с уверенностью говорить о проблемах непосредственно с датчиком. Чтобы убедиться в этом окончательно, требуется снять его, просто надавив на саму фишку, а затем на специальный пластмассовый флажок. Если разъем и штекер датчика давления залиты маслом, датчик давления масла подлежит замене, почти наверняка проблема кроется в нем.

Для снятия датчика потребуется ключ с головкой на 22 и удлинителем, для удобства желательно использовать вороток с трещоткой. Это позволит не повредить разъем при работе. Не нужно опасаться, что при этом вытечет много масла, его будет всего около 50 г, но лучше подготовить емкость, чтобы не испачкаться. Датчик срывается ключом, затем его можно вывернуть рукой.

Номера датчика давления масла на Рено Логан, Сандеро, Лада Ларгус, Меган2-3, Сценик2-3, Флюенс: RENAULT 8200671286, EPS 1800178, для двигалей K9: RENAULT 8200671275, FAE 12703.

Проблемы с датчиком возникают из-за того, что давление, создаваемое масляным насосом, выдавливает масло непосредственно в разъем, к которому крепится фишка. Это происходит в месте, где в него выходит контакт, обжатый специальной пластмассой, которая от времени, под воздействием некачественных смазок, вибраций, других негативных факторов растрескивается, не обеспечивая герметичность. Давление масла внутри узла падает, поскольку оно выдавливается наружу, лампа начинает мерцать или загораться и требуется замена датчика давления масла на Рено Логан, Дастер, Флюенс или Меган.

Перед тем как установить датчик давления масла на Рено Логан, требуется тщательно вымыть разъем, для чего лучше использовать аэрозольный очиститель тормозов. Очищать нужно и место установки датчика, и всю область, где было разбрызгано масло. После этого все должно просохнуть.

Датчик аккуратно закручивается на свое место, обязательно нужно проследить, чтобы на нем была медная или алюминиевая шайба, которая после зажимки не даст ему раскрутиться. При затяжке датчика давления масла Рено Логан 1.6 и других моделей этого производителя, лучше воспользоваться динамометром и затягивать до момента силы 25 Н/м.

После этого можно запускать двигатель, индикация на панели должна загореться, но сразу после запуска двигателя индикатор в виде масленки должен погаснуть. После перегазовки он не должен мерцать или загораться. В этом случае проблему можно считать решенной и продолжать ездить на автомобиль до следующей замены масла. Если же индикация продолжается, нужно решать проблему с двигателем, а это уже совсем другой уровень работ, требующий на порядок больше времени и затрат.

Заключение

Вышедший из строя датчик давления масла на Рено Логан 1.4 или другом двигателе — это не более чем досадная помеха при езде. Но игнорировать ни в коем случае нельзя, поскольку по приборной панели очень сложно определить, что это – копеечная поломка датчика или серьезные проблемы с двигателем.

Поэтому при появлении индикации в виде красной масленки на панели приборов во время движения специалисты предлагают остановиться и не ехать на СТО своим ходом. Это связано с тем, что при проблемах непосредственно с двигателем, он может застучать и полностью выйти из строя в то время, когда, возможно, в него нужно было просто долить масла.
