Renault Megane II Плафон освещения салона Ремонт своими руками, фото и видео инструкции, советы

Рено меган не горит освещение салона

Renault Megane 2. Не работает свет в салоне

Основные причины, которые могут вызвать отказ салонного освещения

Причина №1: Перегоревшая лампочка Проверьте лампу. Можно просто посмотреть на нить, а можно и прозвонить тестером. Последний вариант гораздо точнее поможет определить перегоревшую лампочку – иногда сгорает не спираль, а контакт внутри цоколя и с виду все выглядит вполне исправно.

Причина №2: Перегоревший предохранитель Вторая причина, по которой может не работать свет в салоне – сгоревший предохранитель. Практически всегда салонное освещение «делит» предохранитель с другими устройствами. Поэтому если вместе со светом перестали работать, например, часы или магнитола, то вероятность сгоревшего предохранителя крайне велика.

Найдите нужный предохранитель в соответствующем блоке и убедитесь в его целости. Если предохранитель все же сгорел, вероятно, для этого есть причина – короткое замыкание. Поэтому, не факт, что после вставки нового предохранителя все заработает. Вполне возможно, что он тут же сгорит. Если это произошло – замыкание точно есть. Нужно узнать, как найти короткое замыкание в автомобиле.

В то же время не всегда перегорание предохранителя происходит по причине «коротыша». Его перемычка может быть просто старой (уставшей) или сделанной из некачественного материала.

Причина №3: Окислившийся контакт Контактов в цепях освещения салона предостаточно. Но больше всего окислению подвержены контакты внутри плафона и концевики дверей. Концевики очень часто окисляются во многих российских автомобилях, так как не имеют резинового кожуха.

Определить окислившийся контакт очень просто – достаточно на него посмотреть. Снимите плафон, разберите его и убедитесь в чистоте контактов. Если есть окислы, почистите их небольшой плоской отверткой или мелкой шкуркой. То же самое проделайте и с концевиками – каждый такой выключатель нужно снять и осмотреть. Перед тем, как снимать концевики, лучше отключить аккумулятор, потому что очень часто при снятии происходит замыкание плюсового провода выключателя о кузов.

Причина №4: Перебитый провод Причиной, почему не работает свет в салоне, может быть и перебитый провод. Особенно подвержены повреждениям провода, которые вынуждены гнуться из-за места своего расположения. Так, часто переламываются провода, проведенные в крышку багажника или двери. Это происходит из-за частых скручиваний или изгибов провода при открытии данных элементов кузова. По идее проводка салонного освещения ни в двери, ни в багажник не заходит, но общий смысл одинаковый – провод может быть перебит, передавлен или разорван.

Чтобы найти место перебоя провода, потребуется тестер. С его помощью проверьте нужно прозвонить каждый участок электрической цепи, начиная от плафона к блоку предохранителей.

Источник

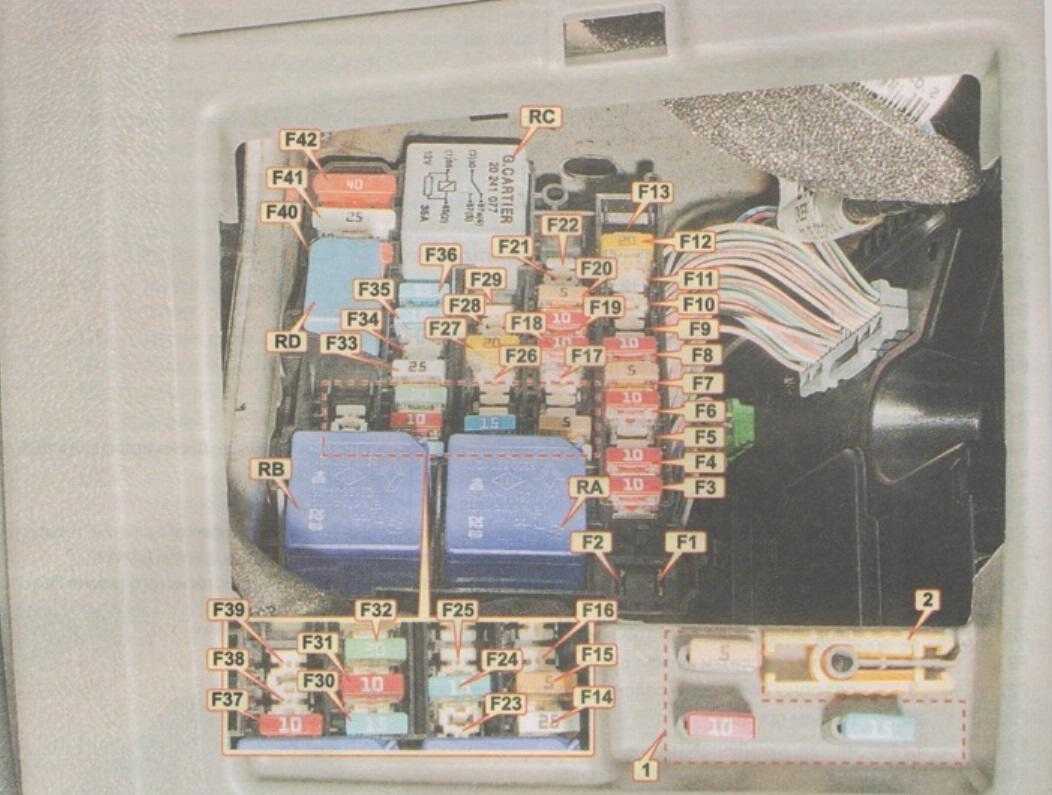

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Фото — схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Назначение

p, blockquote 7,0,0,0,0 —>

F1 резерв
F2 резерв
F3 10А прикуриватель
F4 10А задняя розетка
F5 10А розетка в багажном отделении
F6 10А аудиосистема
F7 5А электрообогрев наружных зеркал
F8 10А стеклоомыватель, сигнализатор незакрытых дверей
F9 30А автоматический стояночный тормоз
F10 10А щиток приборной панели
F11 25А электропривод сиденья, подрулевые переключатели
F12 20А электроподогрев сиденья пассажира
F13 резерв
F14 25А электро стеклоподъемник двери переднего пассажира
F15 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP
F16 25А электро стеклоподъемник правой задней двери
F17 25А электро стеклоподъемник левой задней двери
F18 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны осве­щения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя
F19 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасно­сти, разъем аудиосистемы
F20 5А блок управления климатической установкой
F21 3А лампы подсветки зеркал в солнцезащитных козырьках
F22 3А плафоны освещения салона, датчик дождя и освещенности
F23 20А разъем прицепа
F24 15А ЦЭКБС
F25 3А внутреннее зеркало заднего вида
F26 10А система навигации, CD-чейнджер, аудиосистема
F27 20А аудиосистема, блок управления стояночным тормозом
F28 резерв
F29 резерв
F30 15А ЦЭКБС, указатели поворота
F31 10А ЦЭКБС
F32 30А электро стеклоподъёмник двери водителя
F33 25А ЦЭКБС, центральный замок
F34 30А ЭБУ мультиплексной сети двери пассажира
F35 15А часы, указатель температуры наружного воздуха, дисплей телефона
F36 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена
F37 10А сигналы торможения, блок управления электрооборудованием
F38 30А автоматический стояночный тормоз
F39 30А ЭБУ складной крыши
F40 40А электровентилятор климатической установки
F41 25А электропривод люка
F42 40А обогрев заднего стекла
  • RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
  • RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
  • RC 40C — реле обогрева заднего стекла
  • RD 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

p, blockquote 9,0,1,0,0 —>

p, blockquote 10,0,0,0,0 —>

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.

p, blockquote 11,0,0,0,0 —>

Причины замены плафона освещения салона

Как правило, большинство водителей не обращают внимания на салонный плафон, пока его работа полностью их устраивает.

Поэтому процедура демонтажа плафона освещения может быть обусловлена следующими причинами:

  • Перестало гореть салонное освещение – возникает как из-за перегорания лампочки, так и по причине отсутствия контакта на входе самого светильника.
  • Недостаточное освещение – в большинстве случаев обуславливается тем, что в плафоне установлены маломощные или устаревшие приборы, дающие слабый световой поток. Также может происходить из-за перегорания какой-либо части осветительных устройств в плафоне.
  • Мерцание светильника – возникает из-за плохого контакта или неисправности драйвера светодиодного светильника. Для диагностирования причины необходимо снять плафон освещения.
  • Разбитое стекло рассеивателя или треснувший корпус плафона – обуславливается неаккуратными действиями как самого водителя, так и пассажиров. Также возникает при естественном старении пластика и утрате его механических свойств.

Не зависимо от того, какая причина привела к необходимости демонтажа плафона, следует отнестись к данной процедуре максимально внимательно, так как из-за неосторожных действий может запросто пострадать как сам светильник, так и обшивка потолка. Что повлечет за собой дополнительные затраты на их и восстановление.

Блоки под капотном рено меган 2

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Описание

p, blockquote 18,1,0,0,0 —>

  1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы
  2. 10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения
  3. 15А — Насос омывателя фар
  4. 20А — Противотуманные фары
  5. 10А — Дальний свет (левая блок-фара)
  6. 10А — Дальний свет (правая блок-фара)
  7. 15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне
  8. 30А — Блоку правления ABS, ESP
  9. 30А — Передний стеклоочиститель
  10. 10А — Блок управления подушками безопасности
  11. 20А — Не используется
  12. 7,5А — ЭБУ коробки передач
  13. 25А — Система управления двигателем
  14. 15А — Датчики концентрации кислорода — нагрев
  15. 20А — ЭБУ коробки передач
  16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля
  17. 10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода
  18. 15А — Блок управления электрооборудованием
  19. 30А — Стартер
  20. — Не используется
  21. 20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом
  22. 10А — Электромагнитная муфта компрессора кондиционера
  23. 5А — ЭБУ системы впрыска
  24. 20А — Ближний свет (левая фара), электрокорректор
  25. 20А — Ближний свет (правая фара), электрокорректор
  26. — Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Обозначение

p, blockquote 24,0,0,0,0 —>

  • A — Не используется
  • B — Реле подогревателя топлива
  • C — Реле света заднего хода
  • D — Не используется
  • F1 — 80A блока управления погружными подогревателями
  • F2 — 70A блока предпускового подогрева
  • F3 — Не используется
  • F4 — 80A блока управления погружными подогревателями
  • F5 — 60A / 40А реле электровентилятора
  • F6 — 20А Подогревателя топлива
  • F7 — Не используется
  • F8 — 30А реле электровентилятора
  • F9 — Не используется

Блоки возле аккумулятора

p, blockquote 25,0,0,0,0 —>

Блок отключения аккумуляторной батареи (1)

p, blockquote 26,0,0,0,0 —>

Схема

p, blockquote 27,0,0,1,0 —>

p, blockquote 28,0,0,0,0 —>

Назначение

p, blockquote 29,0,0,0,0 —>

  • F1 — 190A Стартер
  • F2 — 50A блок предохранителей и реле в салоне
  • F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  • F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
  • F5 — 80A электроусилитель рулевого управления
  • F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
  • F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Схема

p, blockquote 33,0,0,0,0 —>

p, blockquote 34,0,0,0,0 —>

Описание

p, blockquote 35,0,0,0,0 —>

  1. 70А — дополнительный отопитель салона
  2. 80А — блок предохранителей и реле в салоне
  3. 80А — блок предохранителей и реле в салоне
  4. 80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
  5. 30А — дополнительный отопитель
  6. 50А — ЭБУ АБС с ESP

p, blockquote 36,0,0,0,1 —>
