Настройка и регулировка тросика акпп

Самостоятельная регулировка тросика газа на Лада Приора. Смазка троса дроссельной заслонки

Трос дроссельной заслонки (трос газа) является связующим звеном между педалью «газа» и дросселем, нажимая на педаль вы воздействуете не тросик, который в свою очередь открывает/закрывает дроссельную заслонку. Таким образом вы регулируете подачу топлива в цилиндры, а также обороты двигателя и скорость автомобиля. Плохой (несвоевременный, запоздалый) отклик на нажатие педали газа, чаще всего является признаком проблем с тросиком привода дроссельной заслонки. Проблема может крыться в том, что тросик газа неправильно отрегулирован, ослабилась его натяжка, кроме того возможно трос газа растянулся или полностью вышел из строя и требует немедленной замены. Если вы, нажимая на педаль газа, чувствуете сопротивление похожее на трение, или нажатие на педаль стало жестким не плавным, вам необходимо выполнить смазку троса.

В этой статье я расскажу о том, как отрегулировать трос дроссельной заслонки, а также как смазать тросик газа на Лада Приора в домашних условиях.

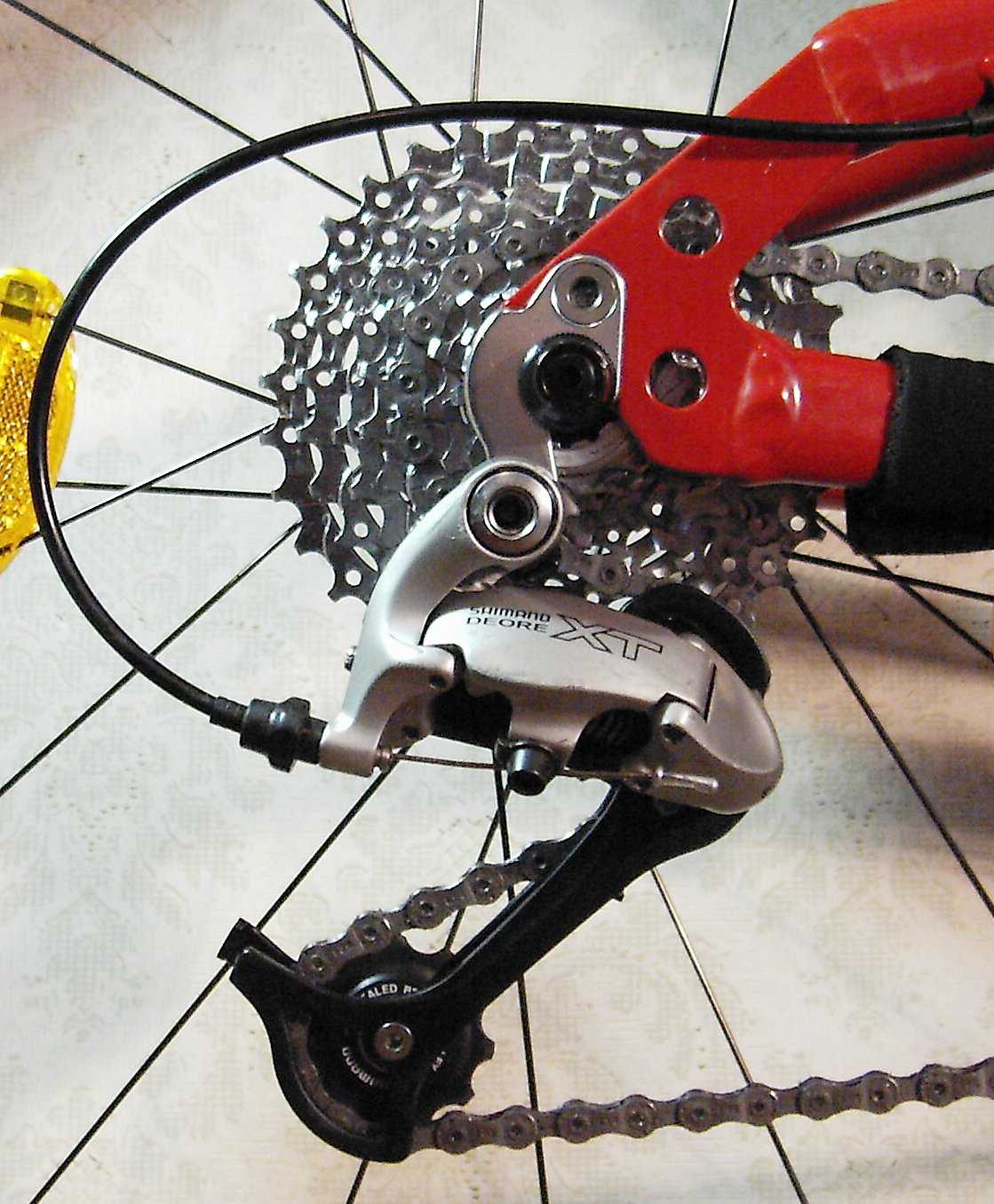

Задний переключатель скоростей

Переключатель скоростей передач является важной деталью многоскоростного велосипеда. Благодаря этойсоставляющей, становится возможным передвижение в экстремальных условиях, к которым можно отнести движение против ветра, подъемы, плохое качество дороги. Со всеми этими проблемами и должен справляться трансмиссионный узел

От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков

Со всеми этими проблемами и должен справляться трансмиссионный узел. От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков.

Перед настройкой переключателя, необходимо сделать регулировку заднего переключателя. Значительно облегчит весь процесс регулировки выставление велосипеда в правильное положение (колесами вверх). Так, все необходимые детали будут на виду, и подобраться к ним будет значительно проще.

Причины плохого переключения скоростей:

  • физические дефекты деталей переключателя;
  • загрязнение деталей. Чтобы этого не произошло, компоненты трансмиссионного узла нужно периодически очищать от грязи, пыли и старой смазки;
  • изношенный трос с элементами повреждений. Такая деталь требует замены;
  • повреждения петуха.

Если вы наблюдаете повреждение, деформацию и износ составляющих деталей, их необходимо заменить так как они практически не подлежат восстановлению.

Если все детали исправны, займитесь регулировкой переключателя. Из чего состоит переключатель скоростей? Составляющие детали переключателя скоростей следующие:

  • Ручка для переключения скоростей, расположенная на руле;
  • Манетка, которая крепится на руле возле ручек. К манетке крепятся ручки и тросик. Именно при участии тросика происходит передача импульса от манетки к звездам;
  • Кассета, в которую входят разнокалиберные звёздочки;
  • переднее фиксирующее крепление;
  • задний переключатель, чья основная функция перекидка цепи на необходимые звездочки.

Настройка переднего переключателя скоростей велосипеда. Как настроить?

Регулировка, настройка переднего переключателя, дело не сложное, если все делать внимательно и последовательно, но для начала нужно настроить задний переключатель, а затем приступать к переднему.

Весь процесс можно разделить на три этапа:

Для настройки нам понадобятся:

1) Фигурная отвертка;

4) Ключ на 9 (в некоторых случаях нужен шестигранник 4-5);

5) Тросик и рубашка троса (если ваши в плохом состоянии);

Первый этап — подготовка.

Для начала проверьте трос и рубашку троса (для этого ослабьте натяжной трос и достаньте его из рубашки), убедитесь в том, что трос нигде не расплетен, рубашка троса не «заломона». В случае если нет заломов и расплетений, а тросик все равно туго двигается в рубашке, почистите его от грязи, песка и смажьте.

Далее вымойте и почистите передний переключатель, хорошо вытрите и высушите его, а затем смажьте все подвижные части.

Закрутите «барашку», которая находится на монетках переключения передач, почти до самого конца (оставьте пару витков для регулировки). На этом этап подготовки закончен.

Второй этап — настройка переднего переключателя.

Установите переключатель так, что если бы вы смотрели на него сверху, рамка переключателя находилась параллельно передним звездам. (для регулировки высоты и угла переключателя расслабьте зажимной болт)

Для того, что бы отрегулировать высоту, установите цепь на большую звезду, зазор между рамкой и большой звездой должен быть 2-3 мм. Чем меньше этот зазор тем лучше переключение

Далее следует отрегулировать «завал цепи»(для того что бы цепь не падала при переключении на низшую и высшую передачи)

Если смотреть на переключатель сверху, на нем можно увидеть два регулировочных винта H -High(высокий) и L -Low (низкий) — эти винты и отвечают за регулировку «завала цепи».

Установим цепь на маленькую звездочку спереди и на большую сзади

Начинаем вращать винт L -Low (низкий) до тех пор, пока цепь не будет находится как можно ближе к внутренней пластине, но убедитесь в том, чтобы при вращении педалей цепь не задевала за рамку. Далее натяните трос при помощи пассатижей и зажмите винт крепления троса.

Теперь нужно проделать такое же действие с винтом H -High(высокий). Ставим цепь на большую звезду спереди и на маленькую заднюю. Вращаем винт H (High), до тех пор пока цепь не будет находится как можно ближе к наружной пластине, но чтобы при вращении педалей цепь не задевала за рамку.

Теперь следует проверить как работает переключатель, вращая педали (поставьте велосипед на подставку или подвесьте заднее колесо), пошагово переключайте передачи в обе стороны. Если плохо переключается с больших звёзд на малые, необходимо ослабить тросик, вращая «барашку» на монетках, по часовой стрелке, а если плохо поднимается с малых на большие, против часовой стрелки.

Третий этап — проверка переднего переключателя.

После того как мы проверили работу переключателя на весу, нужно сделать это под нагрузкой, сядьте на велосипед и проедьте, переключая передачи. Передний переключатель должен работать плавно и четко, цепь не должна тереться о рамку .

Замена тросика газа — бортжурнал Renault Logan двигатель 1,4 года на DRIVE2

Проверяем, в каком положении находится заслонка с помощью товарища или любым упорным предметом вроде палки, надавив на педаль газа да, поли-ка и уперев на сиденье другим концом.

Замена троса газа Рено Логан (Renault Logan)

Затем снимаем воздушный фильтр, в сборе открутив четыре болта, на которых закреплен.

Работа не представляет сложности, и делаться все легко и быстро.

При нажатии педали заслонка открыта до конца, а при обратном действии закрыта хорошо. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают. Фирменный тросик газа в Рено изготовлен по другой технологии опрессовка.

Еще раз, проверяем в салоне, нажимая, педаль акселератора. Если ВАМ неудобно, работать правой ногой, то регулируем высоту педали тем же методом как описано выше, пока не добьетесь хорошего результата регулировки при замене. Гайка на Ф10 3.

Готовый Какой стоял от завода до его выхода из строя Гайка на десять заменит его После сплющивания Пластмассовый наконечник, подгоняется на наждаке под гнездо фиксатора.

Пружина от старого остается Трос новый, от ВАЗ ставится 1.

Renault Logan- замена троса газа

В салоне В салоне гнездо на педали троса Логон газа После сборки таким вот образом будит выгладить тросик газа со стороны педали в салоне. Упор оболочки троса Под капотом Завершаем установку под капотом двигателя.

Осталось соединить конец фиксатор пластмассовый и закрепить регулировочный пружинный железный фиксатор. Перед сплющиванием гайки Перед сплющиванием Готово для установки Гайку на десять надо сплющит молотком поставив на железо до того момента когда она зажмет своей внутренней резьбой заменяемый трос газа Логон в умеренную меру, чтобы не перекусило железные нитки.

На этом заканчивается, и приступаем к замене троса газа Логон. Работа не представляет сложности, и делаться все легко и быстро.

Renault Logan 2008 — самостоятельный

И еще скажу, друзья замена троса газа от ВАЗ с инжекторным двигателем обойдется ВАМ не дорого, когда замена троса газа от производителя стоит в пять раз дороже и найти его в продаже даже в большом городе сложно.

Видео YouTube на канале Albert Auhadullin: Как видим, и — это два разных числа. А ещё тросы для разных двигателей отличаются наконечниками. Сначала требуется его снять. Длину нового троса тоже надо подобрать правильно.

Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают. Не бойтесь распилить наконечник Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное — провести зенковку, иначе припаять трос будет сложно.

Монтаж наконечника Припой должен быть утоплен внутрь выемки. У нас используется пайка.

Где можно купить задние переключатели и запчасти за пол-цены?

Wiggle и CRC

Есть два замечательных сайта, на которых я делаю покупки велосипедных запчастей в 90% случаев. Это Wiggle, и Chain Reaction Cycles (CRC). Несмотря на то, что оба этих сайта находятся в Великобритании — у них очень четко отлажена система доставки в Россию. Они работают через EMS — а по России EMS работает крайне быстро.

Запчасти и ролики к задним переключателям скоростного велосипеда на сайтах Wiggle и CRC

Бесплатная доставка

Самое интересное, что вы можете получить бесплатную доставку, если купите запчастей на определенную сумму — она обычно указана на сайте. У меня был случай, когда посылка весом 11,5(!) килограммов (в ней был турботрейнер-велотренажер) приехала из Великобритании абсолютно бесплатно.

Если бы доставка была платной — мне бы пришлось заплатить за эту доставку около 70 долларов. Сильно подозреваю, что они сработали себе в минус — но заработали очень лояльного клиента.

Хотите скидки на передние и задние переключатели от 60 до 80 процентов? — Легко! Просто внимательно следим за распродажами

Почему два сайта, а не один какой-то определенный?

Просто потому, что у них практически всегда есть скидки на определенные группы товаров. Смотрите и там, и там. И если я, к примеру, искал тот же велостанок-турботрейнер — то на Wiggle в тот момент их не было со скидками, а на CRC — были. 130 евро вместо 280 — есть разница?

Или, вообще анектодичный случай. Я купил гидравлические дисковые тормоза Hayes  профессиональной линейки со скидкой 60%. Передний — на Wiggle, задний — на CRC. Просто у них так были сделаны скидки — ну а я этим воспользовался

Нажмите на изображение, чтобы перейти в раздел запчастей для переключателей на Wiggle

Где купить?

Поэтому — для покупки задних переключателей и других запчастей вы можете смело переходить и на Wiggle: задние переключатели и запчасти к ним; и на ChainReactionCycles: запчасти для переключателей и задние переключатели. Либо можете нажать на картинки — и разделы с запчастями откроются в новых вкладках.

Удачных и недорогих покупок!

Алекс “На Байке” Сидоров

Блюдо дня: Как “АвтоАс” Кен Блок тренируется между заездами на своей полноприводной тачке

DC SHOES: KEN BLOCK GYMKHANA PRACTICE

Watch this video on YouTube

Регулировка и настройка заднего переключателя скоростей велосипеда

После того как мы закончили подготовительные работы можно переходить к настройке заднего переключателя велосипеда. Для этого нам понадобится минимум инструментов и усилий.

  1. Переключаемся на самую большую звезду спереди и на маленькую сзади. Например, для 27-скоростной системы — это 3х9.
  2. Откручиваем болт-фиксатор троса на заднем переключателе и откидываем трос.
  3. Закручиваем регулировки натяжения троса на перекидке и на манетке. Для этого вращаем их по часовой стрелке. Регулировку, которая находится на упоре рубашки троса переключателя, закручиваем полностью, а на манетке, полностью минус 1-1,5 оборота. Многие рекомендуют закручивать регулировки и там и там до упора, но как показала практика, для более точной подстройки лучше сделать небольшой запас.
  4. Регулируем крайнее положение заднего переключателя H. Это необходимо для предотвращения соскакивания цепи с самой маленькой звезды кассеты в сторону рамы. При данной настройке цепь должна находиться на передней самой большой и на задней самой маленькой звездах. Вращая винт регулировки крайнего положения H в нужную сторону, следует добиться соосности ролика натяжителя, направляющего ролика и самой маленькой звезды задней кассеты. Необходимо максимально точно произвести позиционирование. Если вы слишком сместите ось в сторону рамы, то есть вероятность соскока цепи, а если – в сторону колеса, то, скорее всего не сможете переключить скорость на самую маленькую звезду.
  5. Натягиваем трос руками, вставляем его в паз под болт-фиксатор троса и, держа тросик под натяжением, закручиваем болт. Трос натягиваем исключительно руками. Не нужно тянуть тросик плоскогубцами или другими инструментами.
  6. Настраиваем переключение передач. Для этого переключаем на манетке скорость сзади на одну меньше (например, было 3х9, стало 3х8). Вращая педали, плавно производим натяжение троса. Для этого крутим регулировку на манетке против часовой стрелки до тех пор, пока цепь не перескочит на большую звезду. После этого проверяем обратное переключение. Выставляем скорость обратно (для нашего примера – это 3х9) и проверяем работу задней перекидки. И при повышении, и при уменьшении скорости переключение должно происходит быстро, четко и без лишних шумов. Если это не так, подстройте натяжение тросика. Настроив таким способом переключение скоростей, все остальные передачи должны так же четко переключаться.
  7. Регулируем крайнее положение заднего переключателя L. Это нужно для того, чтобы избежать соскакивания цепи с самой большой задней звезды в сторону спиц. Для этого выставляем скорости 1х1 (цепь должна быть на этих звездах) и, вращая регулировочный болт L, добиваемся, чтобы ролики переключателя и самая большая звезда кассеты были на одной линии. Это так же следует выполнить с максимальной точностью. Если линия будет смещена в одну из сторон, то возможны соскок цепи с кассеты или проблемы при переключении на самую большую заднюю звезду.
  8. Настройка натяжителя цепи. Если на скорости 1х1 при вращении педалей направляющий ролик задевает самую большую заднюю звезду, то следует вкрутить регулировочный болт натяжителя цепи, тем самым увеличив зазор между направляющим роликом и звездой кассеты. Расстояние между ними должно быть 5 мм.
  9. После того, как вы настроили переключатель дома, следует испытать его работу при езде. Выезжаем на улицу, и проверяем переключение. В случае каких либо проблем, подстраиваем перекидку при помощи регулировки на руле. Если у вас возникают сложности при переключении с меньшей звезды на большую, следует натянуть трос (вращаем регулировку против часовой стрелки), с большей на меньшую — ослабить (вращаем регулировку по часовой стрелке).

Основы настройки заднего переключателя

В том случае, когда вы не имеете достаточного опыта эксплуатации велосипеда и не знаете, как настроить задний переключатель на велосипеде, вам нужно будет тщательно изучить инструкцию к вашему велосипеду. Обычно она написана простым и понятным языком, и вы сможете разобраться во всём без посторонней помощи. Если же вам трудно будет во всём разобраться, можно обратиться к мастеру, который имеет достаточный опыт регулировки данного узла.

Саму же процедуру регулировки необходимо начинать с проверки нахождения ролика, предназначенного для натяжения цепи, точно над маленькой звёздочкой. Если же такое положение не установлено, его необходимо выставить при помощи регулировочного винта, помеченного литерой «H» Для того чтобы передвинуть ролик влево, необходимо винт вращать по часовой стрелке, если же вам нужно будет развернуть его вправо – против.

Схема выставления ограничения

После того как вы удостоверитесь в том, что большие передачи выставлены правильно, можно будет приступить к установке троса переключателя. Для этого необходимо заправить его в крепёжный винт. Дальнейшая работа состоит в том, чтобы посильнее затянуть его одной рукой, другой зажать сам винт, воздействуя на шестигранник. Если вы новичок в велоспорте и не знаете, как настроить задний переключатель на велосипеде, помните о том, что крепёжный винт нельзя затягивать на максимальную величину.

В после того как тросик будет установлен, необходимо настроить малые передачи. С этой целью цепь переводят на заднюю звезду самого большого диаметра. После этого проверяют нахождение ролика натяжителя над большой звездой, выставляя его в таком положении при помощи винта под литерой «L». Он настраивается по той же схеме, что указана выше.

Если ваш переключатель скоростей имеет возможность по настройке уровня натяжения цепи, отрегулируйте её. После того как вы закончите настраивать переключатель скоростей, попробуйте в движении переключать передачи на вашем велосипеде. Они должны меняться быстро и легко. Если же вы ощущаете некоторые трудности, то настройте устройство дополнительно при помощи барабана натяжения троса.

Настройка заднего переключателя велосипеда

Лучше всего будет, если вы подберёте для себя оптимальные настройки и запомните их. В дальнейшем вы сможете выставлять их, уже зная, какое положение регулировочных винтов или же барабана для вас оптимально. Это облегчит езду на велосипеде и позволит значительно продлить срок службы вашего велосипеда.

Замена привода дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!Сегодня из этой статьи вы узнаете для себя, как нужно правильно менять детали которые относятся к приводу дроссельной заслонки, на инжекторных автомобилях семейства «Самара».

Какие детали относятся к приводу дроссельной заслонки?С приводом связано очень много вещей, основными из них являются:

  • Трос который предназначен для регулировки положения дроссельной заслонкой. Коротко его еще называют просто «трос дроссельной заслонки».
  • К основным частям привода так же относится педаль газа и другие вещи, такие например как кронштейны, пружинки, сектора и.т.д.

Когда нужно менять части привода дроссельной заслонки?Здесь уже всё зависит от износа той или иной вещи, допустим:

Трос дроссельной заслонки необходимо заменять, при его частых заеданиях. То есть например едете вы на автомобиле, выжали газ до упора допустим для обгона, а после обгона ногу с газа убрали, а машина как ускорялась так и ускоряется. Было такое у кого ни будь? Описанная выше ситуация отчетливо показывает заедание троса. После обнаружения такой ситуации трос нужно либо менять, либо искать за что он зацепляется при нажатие на педаль газа.

Замена троса дроссельной заслонки:

1) В начале операции рукой или же отверткой, сдвиньте по тросу дроссельной заслонки, силиконовый защитный колпачок.

2) Далее воспользовавшись двумя гаечными ключами, ослабьте обе гайки которые крепят оболочку троса к кронштейну.

3) После того как гайки будут ослаблены, выведите трос из прорези которая находится в кронштейне.

4) Следом перебравшись к самой дроссельной заслонки, отсоедините рукой от её сектора кончик троса.

5) Затем переместитесь в салон машины, и отсоедините там при помощи отвертки, кончик троса от пальца рычага.

6) И в завершение операции, когда последний кончик будет отсоединён, выведите трос из щитка передка, тем самым сняв его с машины.

Примечание!Для того что бы установить новый трос дроссельной заслонки, произведите всю операцию в обратной последовательности. А когда операция будет завершена, отрегулируйте трос за счёт двух гаек его натяжения! (Как отрегулировать трос, вы сможете найти в статье: «Регулировка дроссельной заслонки»)

Замена педали газа:

1) Для снятия педали газа с помощью плоской или крестообразной отвертки, отстегните возвратную пружину рычага.

2) Следом не убирая отвертки из рук, подцепите с её помощью стопорную скобу.

3) И после чего снимите её с привода.

4) Затем снимите втулку с загнутого кончика педали газа, использовав для этого отвертку по принципу рычага.

5) Далее немного отодвинув педаль газа в сторону, снимите возвратную пружину.

6) И в завершение, аккуратно снимите педаль газа со своего установочного места.

Примечание!Новая педаль устанавливается в обратной последовательности. А все деформированные детали: втулка привода, стопорная скоба и возвратная пружина, необходимо заменить на новые!

Тросик АКПП: как отрегулировать и проверить

Прежде всего, во время эксплуатации трос АКПП растягивается. Также на разных авто настройка выполняется с учетом ряда особенностей.

Еще некоторые автолюбители подстраивают трос под собственные индивидуальные потребности, выполняя регулировку опытным путем.

Сразу отметим, что данная статья носит исключительно ознакомительный характер. Существует большое количество авто с различными типами ДВС и АКПП, коробки работают по разным алгоритмам. По этой причине без надлежащего опыта от попыток регулировать АКПП своими руками лучше отказаться и доверить эту процедуру профильным специалистам.

Итак, для тех, кто любит ездить агрессивно, тросик АКПП нужно подтягивать. Для плавной и размеренной езды больше подойдет небольшое его ослабление. Так или иначе, главное, найти оптимальный баланс. Если настройки выполнены правильно, в результате скорости будут переключаться мягче, АКПП работает более плавно.

Не трудно догадаться, что «золотая середина» определяется не только путем натяжения и ослабления тросика. Параллельно не стоит забывать о том, что кроме троса АКПП приходится регулировать и тросик газа, дроссельную заслонку (ДПДЗ) и т.д. Нередко процесс настройки касается и клапана холостого хода.

  • Что касается устройства тросика АКПП, указанный элемент на многих авто имеет чехол, неподвижное металлическое утолщение – бобышку, а также регулировочные гайки.
  • Перед началом регулировок следует прогреть двигатель и АКПП. Чтобы коробка вышла на рабочие температуры, необходимо проехать 10-15 км, затем на холостом ходу после поездки вентилятор охлаждения двигателя должен включиться не менее 2 раз;
  • Далее следует осмотреть крепления троса коробки автомат. Тросик должен быть закреплен на кронштейне (над рычагом дросселя), на кронштейне слева от рычага, а также на патрубке;
  • Затем нужно заглушить двигатель, после чего нажать на педаль газа. Рычаг дроссельной заслонки должен провернуться полностью, чтобы не оставалось свободного хода.
  • Теперь педаль газа отпускается, рычаг вернется в исходное положение. В случае если рычаг имеет свободный ход, тогда тросик следует отрегулировать при помощи контргаек на кронштейне. Смещение троса по кронштейну влево означает его натяжку, а смещение вправо, соответственно, ослабление.

На начальном этапе регулировок следует подтягивать тросик только слегка, на 0.5 или 1 оборот гайки. Далее нужно провести тестовый заезд на автомобиле, оценивая поведения авто и работу АКПП.

Чтобы проверить работу коробки автомат после регулировки, нужно обратить внимание на то, как происходит переключение передач с пониженных на повышенные и наоборот, причем в разных режимах. Если слегка нажать на педаль газа, при этом переключения происходят с толчками, это значит, что тросик АКПП перетянут. В случае, когда заметны пробуксовки или рывки парные, это указывает на сильное ослабление троса

Также работу коробки следует отдельно проверять в режиме кик-даун. Сначала автомобиль нужно разогнать до 50-60 км/ч, затем отпустить педаль газа и снова нажать до упора. Если при нажатии коробка «задумывается», после чего появляется плавный рывок в кик-дауне, это указывает на то, что тросик ослаблен. Резкий рывок без паузы говорит о том, что трос перетянут.

Другими словами, после того, как переключения в режиме D после регулировки устраивают водителя, надо также проверять кик-даун. При этом  АКПП  и ДВС в паре должны сработать так, что обороты мотора сначала резко повышаются, после чего машина резко ускоряется без рывков.

Далее, не отпуская педаль (удерживать нужно в том же положении) следует продолжить движение, пока автомат не начнет переключаться с пониженной передачи на повышенную. В случае если настройки были выполнены неправильно, в режиме кик-даун двигатель сначала сильно раскрутится, однако точно включения нужной передачи при выходе из кик-даун может не произойти.

Это говорит о том, что тросик АКПП перетянут. После его ослабления заезд нужно повторить. Если результат неудовлетворительный, регулировку троса проводят повторно. Кстати, для этой цели лучше пригласить помощника, так как удобнее, когда один человек в салоне жмет на газ, а другой в это время занимается ослаблением или подтяжкой троса при помощи контргаек.

Еще важно учесть, что каждый водитель нажимает на газ по-разному (кто-то с силой вдавливает педаль в пол, кто-то продавливает педаль постепенно и не так резко). Бывает так, что если сторонний специалист регулирует тросик, он делает это «под себя», при этом владелец, начав движение, может быть недоволен результатом

По этой причине самому водителю оптимально принимать участие в тестовых заездах.

Основные правила настройки

Точная настройка велосипедной коробки зависит от установленной высоты подъема и угла переключателя.

Установка угла держателя

Чтобы поставить систему под правильным углом надо переключатель скоростей установить параллельно передним звёздам (вид сверху).

Любое смещение угла будет отражаться на качестве езды:

  1. Минимальный сдвиг по оси провоцирует постоянный соскок велоцепи при работе скоростей.
  2. Сдвиг панели внутрь предотвращает смещение велоцепи, но при скоростной езде задевает раму.
  3. Наружный сдвиг передней панели избавляет от трения, но велоцепь слетает при переключении скоростей.

Фиксация высоты держателя

Высота установления переднего скоростного переключателя отражается на точности передач.

Если механизм расположить ниже положенного уровня, велоцепь перестанет нормально перемещаться по звездам.

Если держатель расположен выше положенного, то переключение цепей происходит с задержкой или неправильно.

При правильном расположении между верхним зубчиком большой звезды и наружной панелью остается максимально допустимое расстояние 2 мм.

Меньший зазор делает переключение передачи более чётким.

Настройка переднего переключателя скоростей на велосипеде с регулировкой высоты:

  • Переключить рычаг до перемещения велоцепи на среднюю звезду;
  • Внешняя панель должна расположиться над внешней звездочкой;
  • Проверить правильное расположение переключателя можно рублевой монеткой с 2 мм толщины;
  • Монетка вставляется в проём верхнего зуба большой звезды и наружной пластины, если она легко вставляется в проём, то следует подкрутить регулировочный винт;
  • Следующий шаг – фиксация высоты: ослабить трос и переключить скорость на самую малую звезду;
  • После этого открутить установочный болт, настроить нужную высоту и закрутить;
  • Заключительный этап: велоцепь перебросить на среднюю звезду и проверить высоту установки.

Данные действия производятся до достижения оптимального зазора (в одну монетку) между зубчиками малой звезды и нижним краем панели механизма.

При установке необходимо учитывать размеры трансмиссионных звёзд: если звездочка больше оптимального размера для переключателя, то он будет задеваться зубчиками звезды и расстояние зазора надо увеличивать.

Если размер звезды меньше положенной нормы, передача скоростей останется четкой, но цепь будет задевать раму при переключении на малые звезды.

Чтобы не испортить трансмиссионную систему следует настраивать ограничитель велоцепи.
