Снятие, установка и регулировка тросика педали газа

Самостоятельная регулировка тросика газа на Лада Приора. Смазка троса дроссельной заслонки


Трос дроссельной заслонки (трос газа) является связующим звеном между педалью «газа» и дросселем, нажимая на педаль вы воздействуете не тросик, который в свою очередь открывает/закрывает дроссельную заслонку. Таким образом вы регулируете подачу топлива в цилиндры, а также обороты двигателя и скорость автомобиля. Плохой (несвоевременный, запоздалый) отклик на нажатие педали газа, чаще всего является признаком проблем с тросиком привода дроссельной заслонки. Проблема может крыться в том, что тросик газа неправильно отрегулирован, ослабилась его натяжка, кроме того возможно трос газа растянулся или полностью вышел из строя и требует немедленной замены. Если вы, нажимая на педаль газа, чувствуете сопротивление похожее на трение, или нажатие на педаль стало жестким не плавным, вам необходимо выполнить смазку троса.

В этой статье я расскажу о том, как отрегулировать трос дроссельной заслонки, а также как смазать тросик газа на Лада Приора в домашних условиях.

Чистка дроссельной заслонки Рено

Прежде чем описать сам процесс чистки дроссельной заслонки Рено Логан, будет своевременно объяснить, для чего вообще нужна эта деталь в конструкции автомобиля.  Дроссельный узел нужен для того чтобы дозировать количество воздуха, попадающее во впускной коллектор. Дроссельная заслонка открывается тогда, когда двигателю необходимо поступления воздуха. Одновременно с этим форсунки впрыскивают туда же топливо, ориентируясь на показатели датчиков. Иначе говоря, узел играет роль клапана, измеряющего давления внутри топливной системы автомобиля. В тот момент, когда он открыт, давление внутри двигателя равняется атмосферным показателям. После закрытия узла создается вакуум. Устройство узла состоит из корпуса и вмонтированной в него оси, на которой держится заслонка.

Ее привод, открывающий и закрывающий заслонку, может быть как механическим, так и электрическим. Механический привод состоит из педали акселератора, связанной с заслонкой с помощью троса. Электрический привод работает с помощью датчиков, которые реагируют на движение педали.

Вся работа инжекторного двигателя основывается на взаимодействии с датчиками. Именно они снимают показания в ключевых местах двигателя, передавая их в бортовой компьютер автомобиля. Это устройства, в свою очередь, регулирует всю работу двигательных узлов. Существует множество датчиков, каждый из которых отвечает за определенную область работы двигателя (коленчатый вал, распределительный вал, насыщенность кислородом, массовый расход воздуха). Есть и датчик, снимающий показания с положения дроссельной заслонки. Чистка требуется не только непосредственной детали, но и этому датчику, так как его исправная работа – залог нормального функционирования автомобиля. Находится он прямо на узле, поэтому перед чисткой его будет легко найти и снять.

Чтобы добраться до заслонки понадобится только рожковый ключ и набор отверток. Первым снимается воздушный фильтр. С помощью ключа откручиваются крепежные гайки, и снимается корпус этой детали. Далее отключается привод заслонки, а за ним снимаются датчики холостого хода и положения заслонки. Последним откручивается крепление корпуса, после чего начинается непосредственная чистка дроссельного узла Рено Логан.

С заслонки очищается любой налет, пыль и грязь. Нельзя использовать щетки, лучше воспользоваться ветошью, промывочной жидкостью и аэрозольным очистителем. Промывку лучше всего провести дважды, не забывая о самых труднодоступных местах. После того как деталь высохнет, все разобранные элементы собираются в обратном порядке.

Опубликовано:

automend.ru

Ролики натяжителя цепи

Как настроить дисковые тормоза на велосипеде?

Маленькие звездочки на рамке переключателя тоже нужно очищать и смазывать хоть бы раз в год. Пожившие своё, а ещё без доли внимания, ролики всегда заклинивают, и цепь по ним зачастую просто трёт, подпрыгивая и слетая с задних звездочек.

Что касается материала изготовления роликов, то есть карбоновое покрытие поверху, а внутри керамические подшипники. Но для экономии домашнего бюджета нет смысла покупать дорогие игрушки, поскольку все распространённые колесики из пластика прослужат дольше, чем сам переключатель, ну конечно, при несложном уходе.

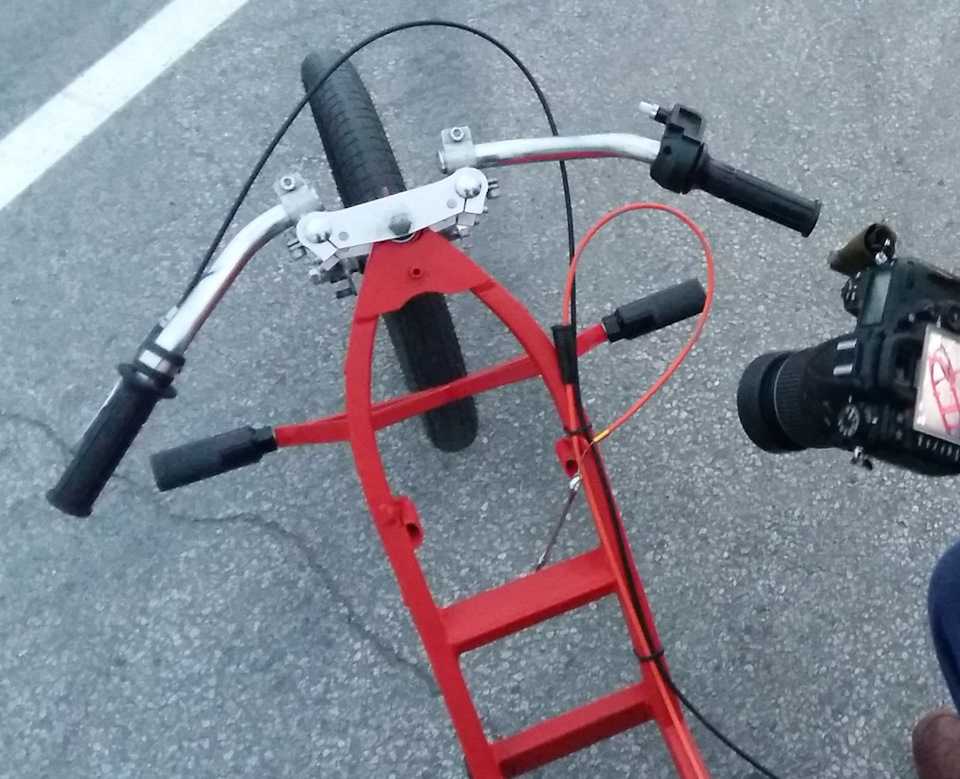

Дрифт-трайк квадрат › Бортжурнал › САМОДЕЛЬНЫЙ ТРОС ГАЗА И КАК ОН ПОРВАЛСЯ.

Что бы не вышло так читайте-этот журнал но немного измените мой рецепт.

И ТАК ПАРНИ я давно обещал вам рассказать об этом злосчастном тросике и вот ВРЕМЯ НАСТАЛО!

ВСЕ началось с того что все покупные тросики были коротки 1.5м, а тот что был на спорт-байке и того 30см, а требовалось мне не меньше 2 метров.

По этому мне пришлось пойти в «метизы» и купить самый тонкий трос что был у них( это было 1м, если я не ошибаюсь) Купил я 3м с запасом ( на опыты)

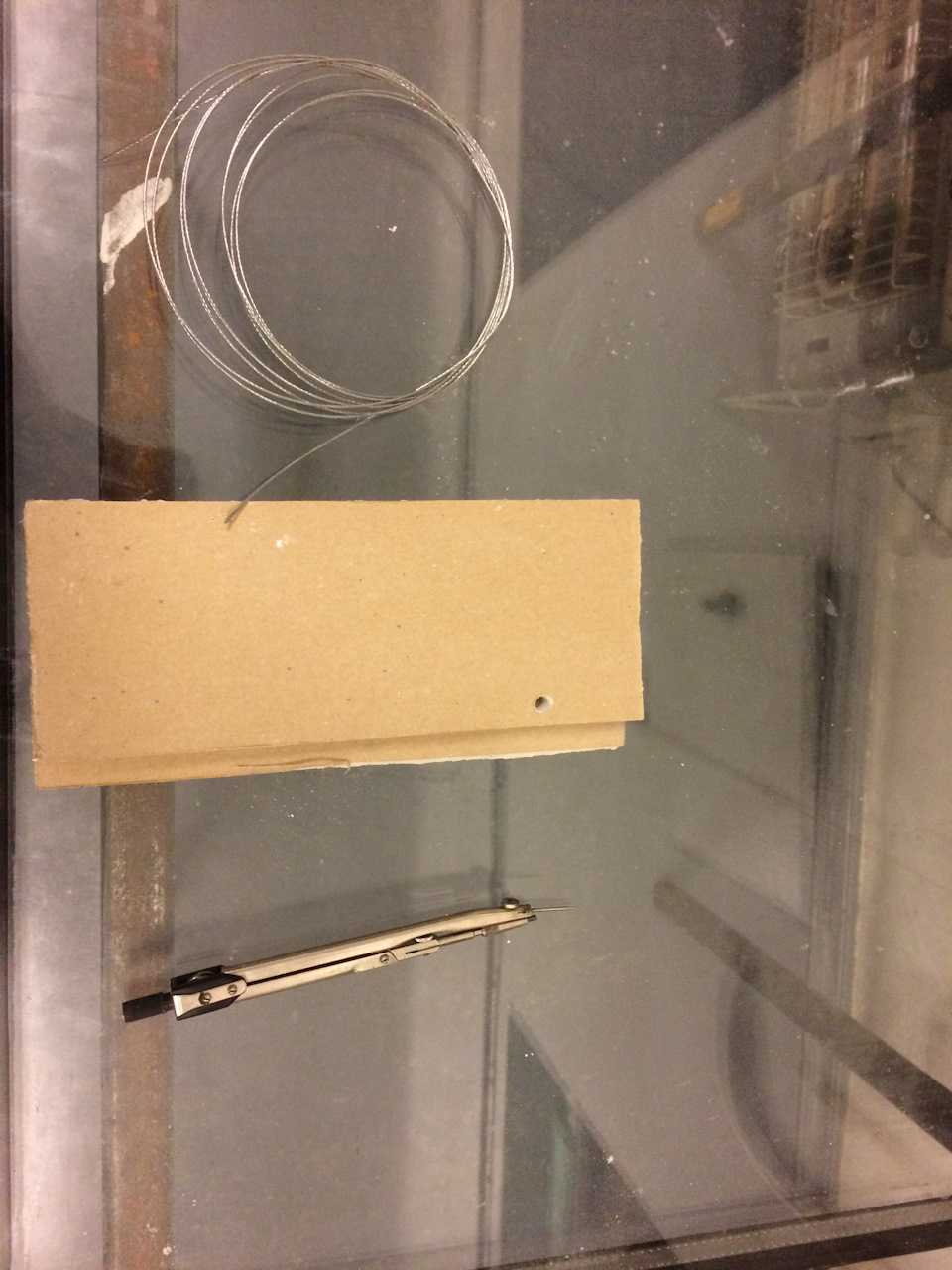

Далее начинается самое интересное, берем гипрок, трос, пару сверел или как в моем случае 1 сверло и циркуль.

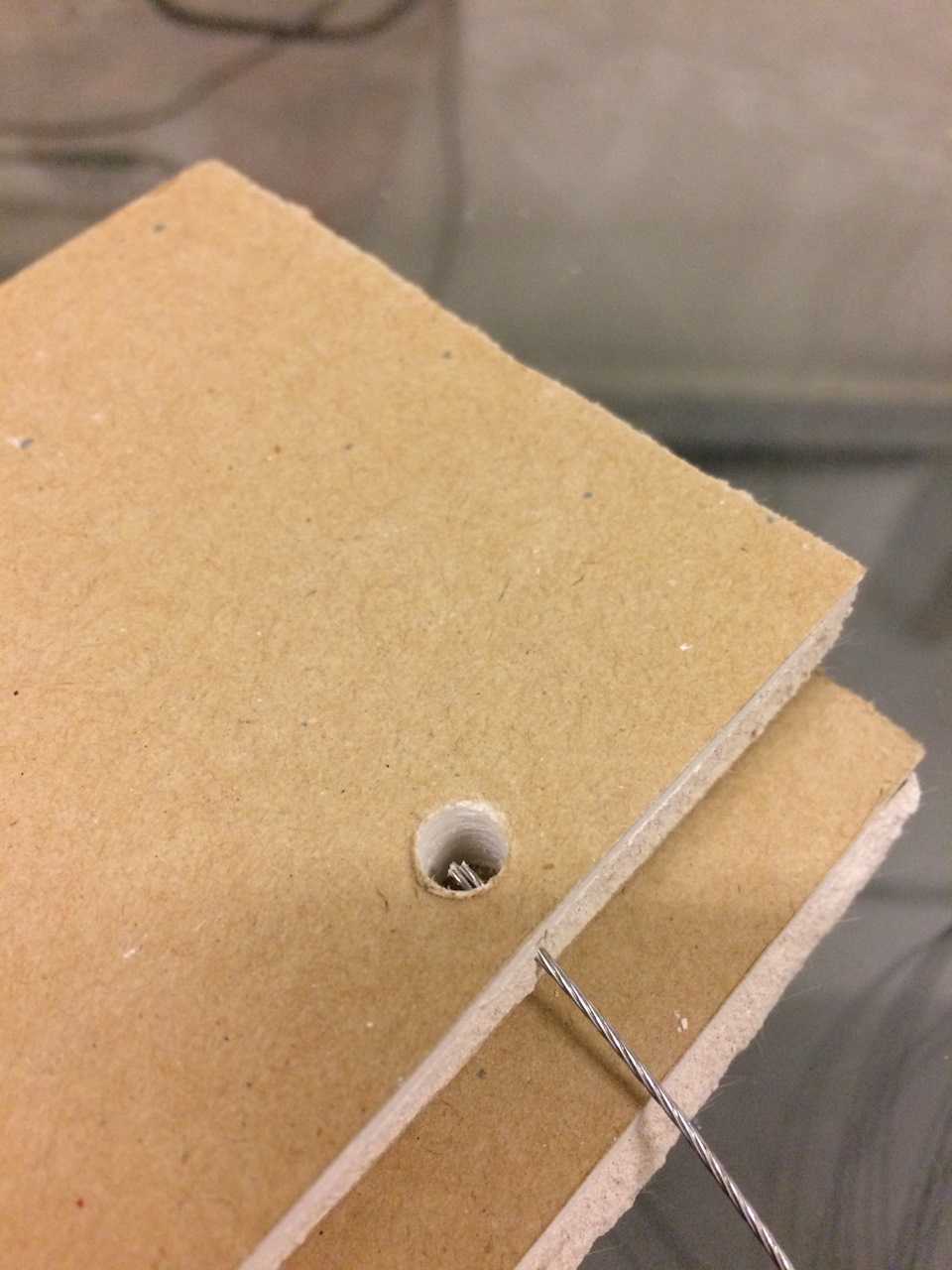

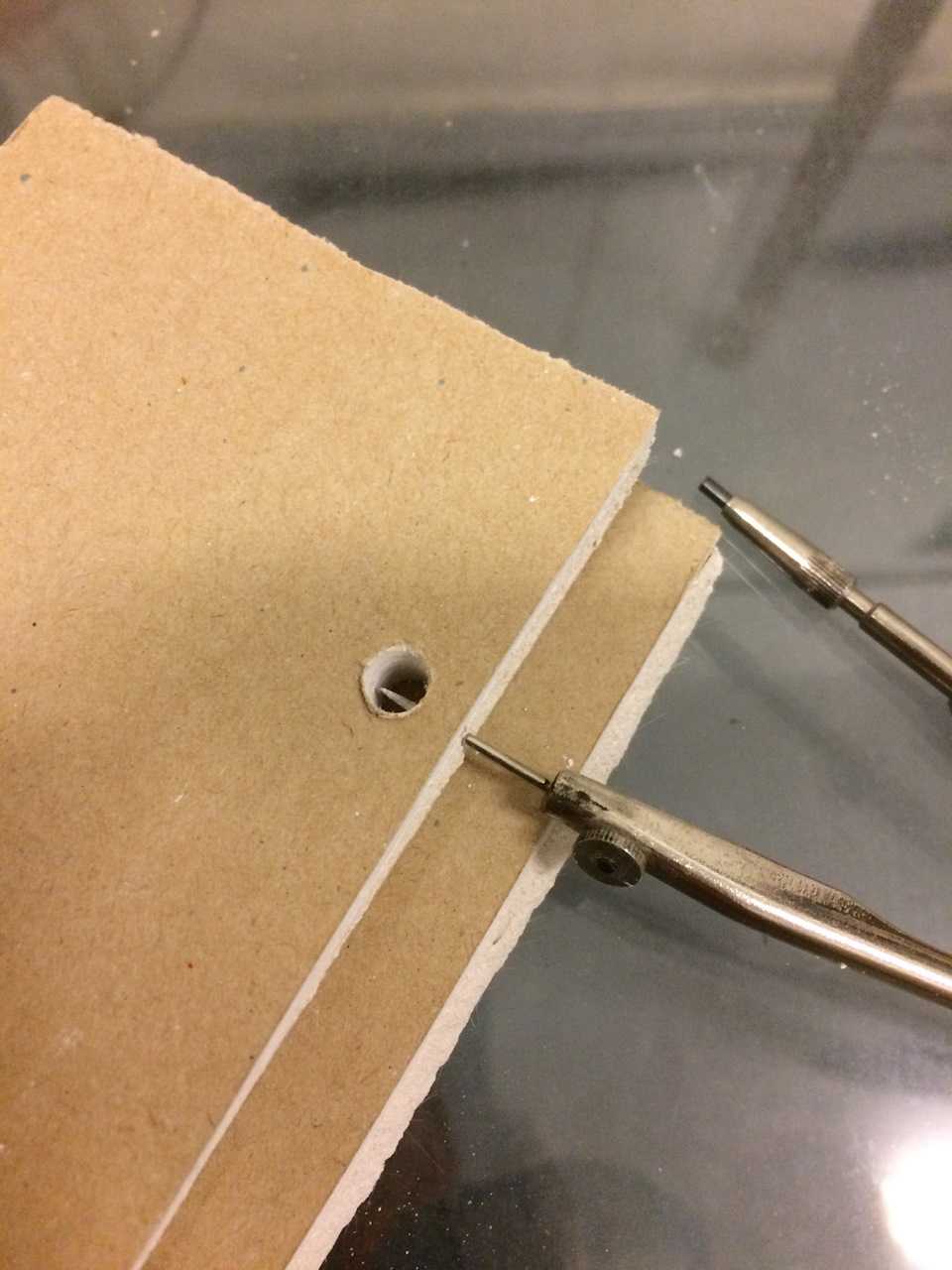

Делаем отверстие под свинцовую бобинку в одном куске гипрока насквозь, а второй кусок прикручиваем с одной из сторон чтоб отверстие закрыть, я делал это сверлом 8мм поскольку исходник был именно такого диаметра, и перпендикулярно проделываем отверстие для самого троса.

ВОТ ЗДЕСЬ Я ДОПУСТИЛ ОШИБКУ И ТЫ ДОРОГОЙ МОЙ ЧИТАТЕЛЬ НЕ ПОВТОРЯЙ ЗА МНОЙ А СЛЕДУЙ МОИМ НИЖЕ ИЗЛОЖЕННЫМ ИНСТРУКЦИЯМ.

Я тут не распушил хвост у тросика, а ты распуши его и как можно больше.

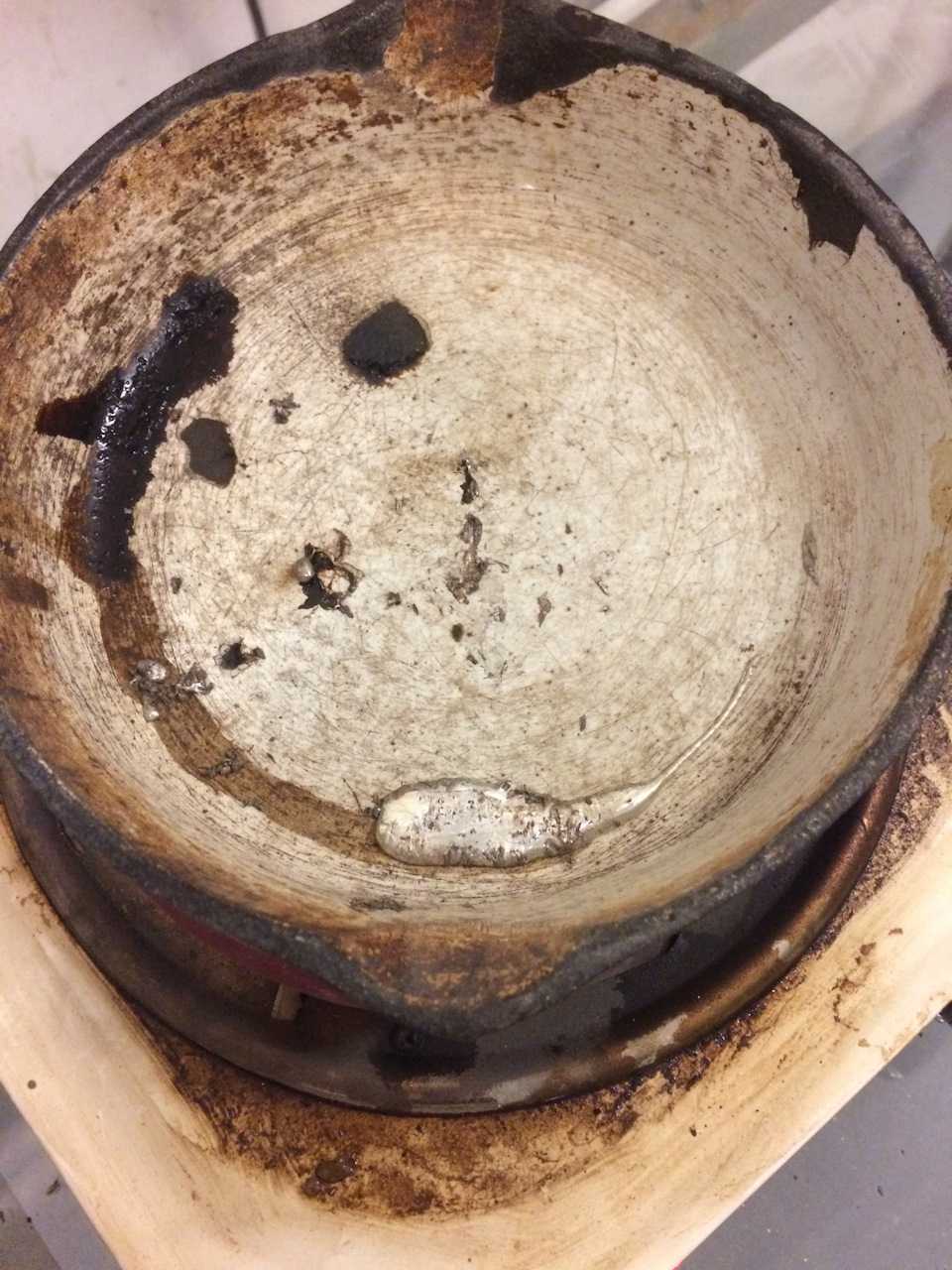

Далее плавим свинец.

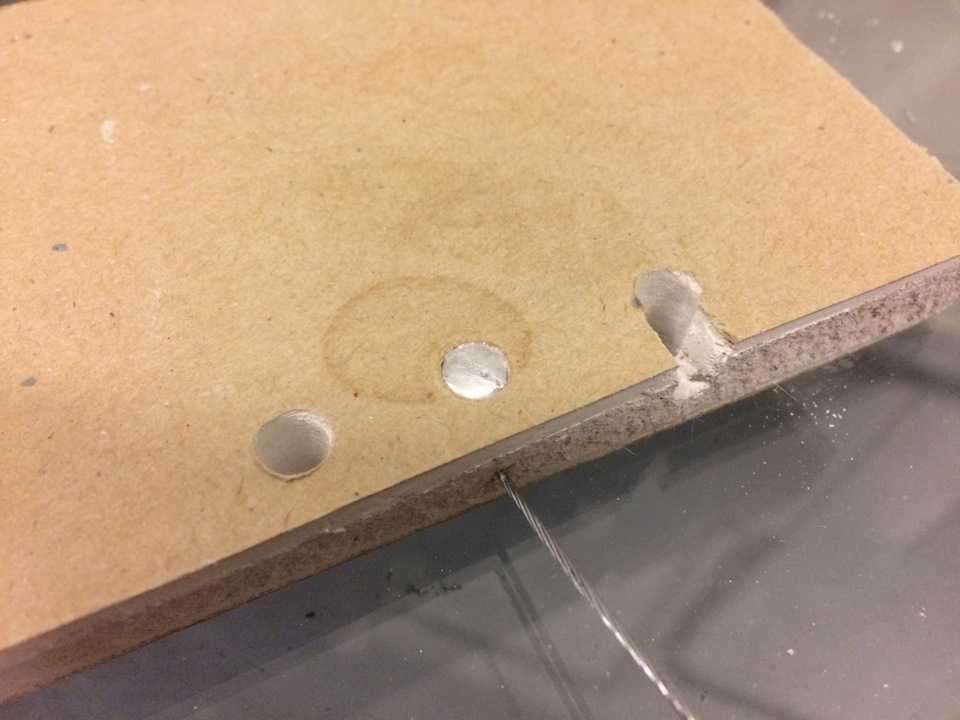

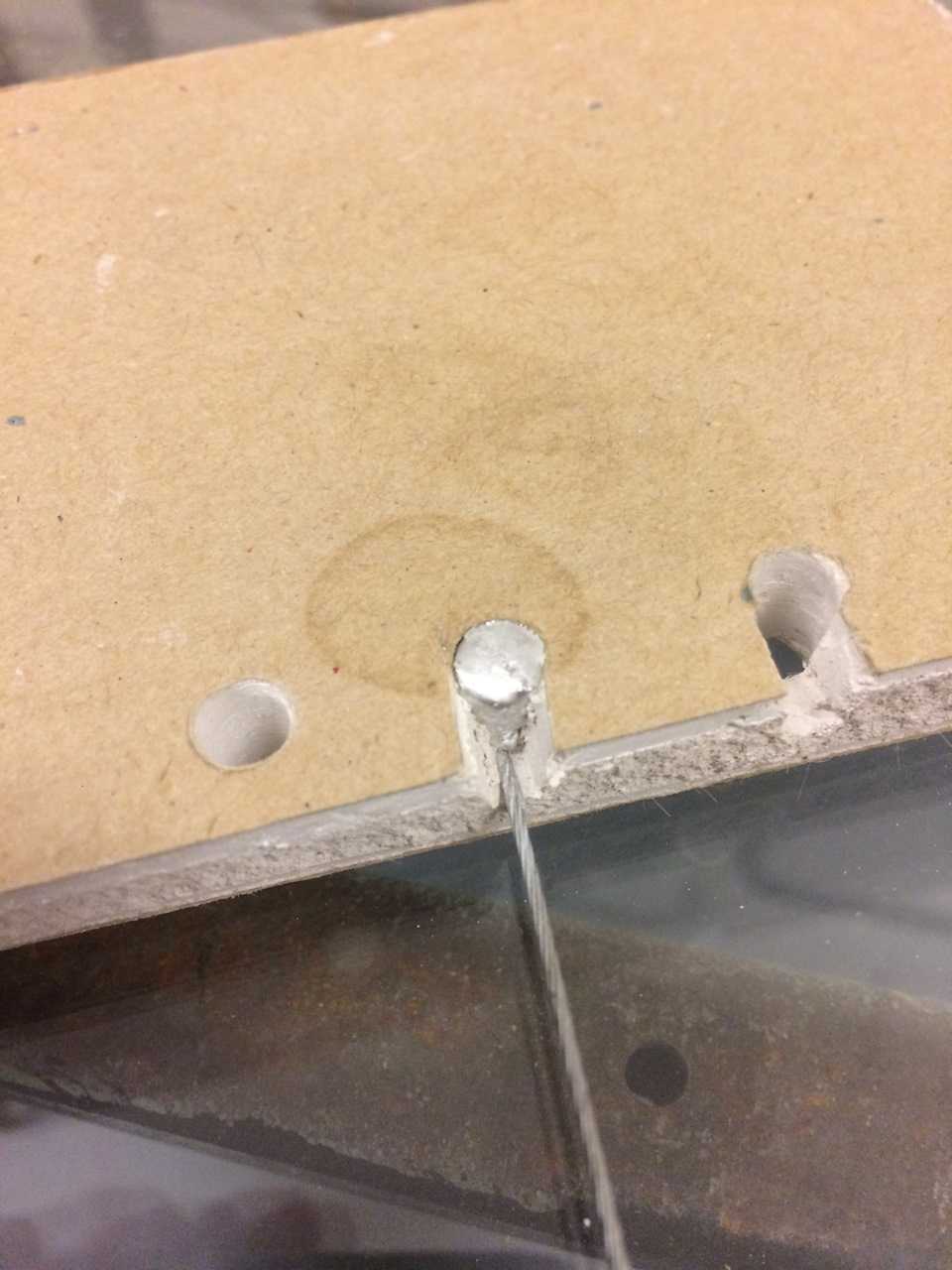

Заливаем свинец в это отверстие. Излишки свинца легко убираются любой деревяшкой или ножом пока тот еще не остыл.

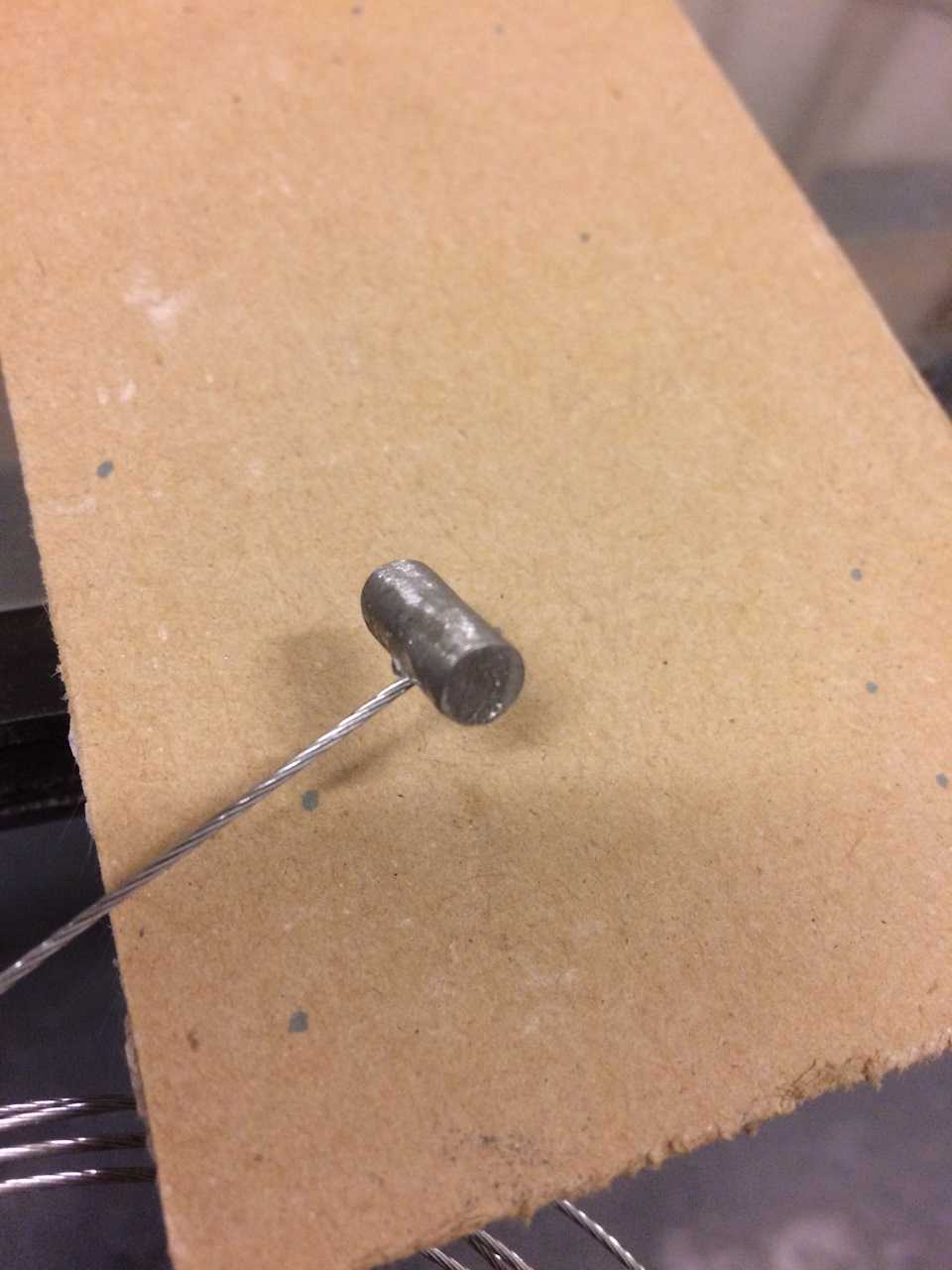

Извлекаем застывший свинец из гипрока, открутив второй слой гипрока и расковыривая вокруг тросика гипс.

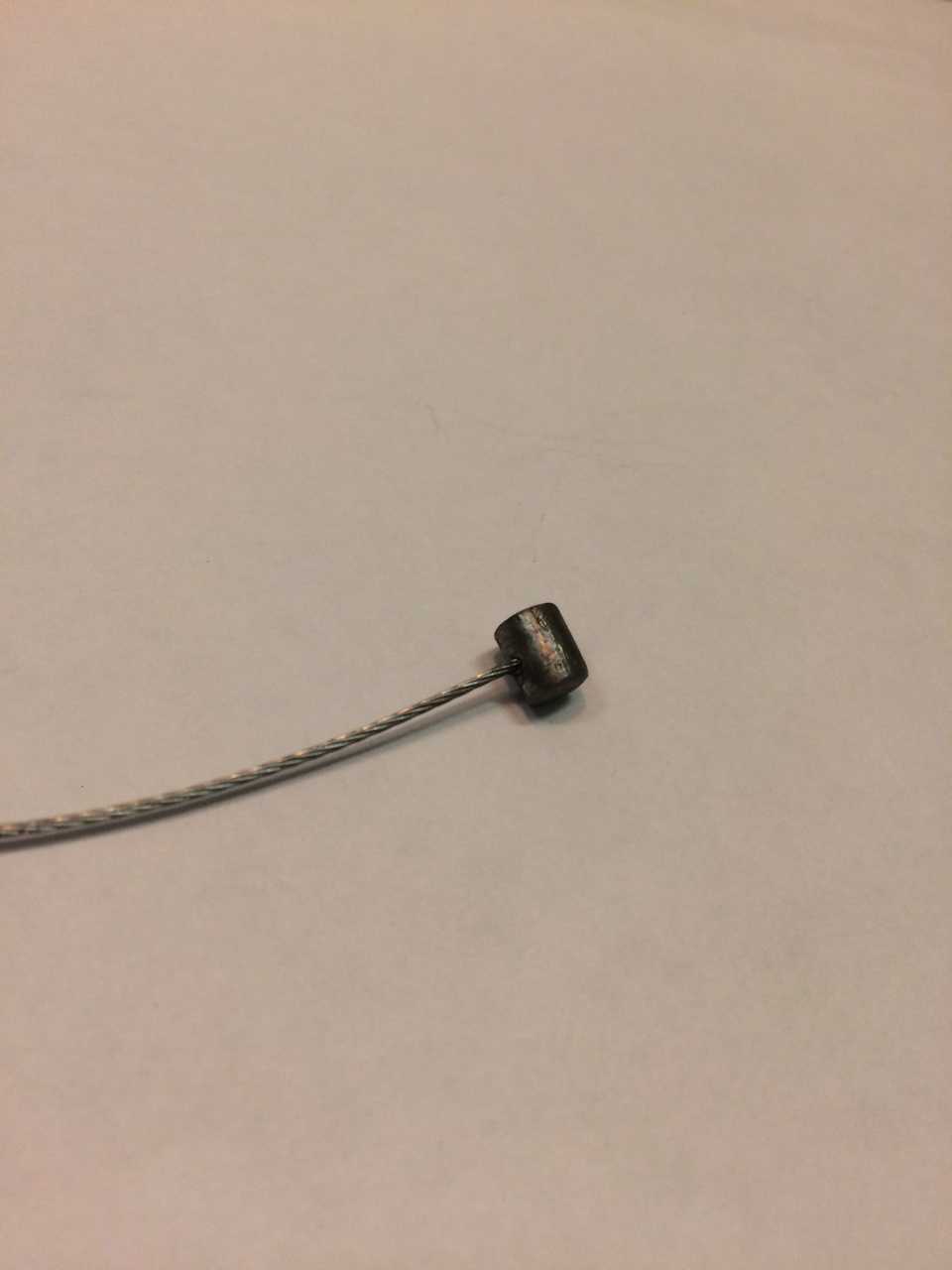

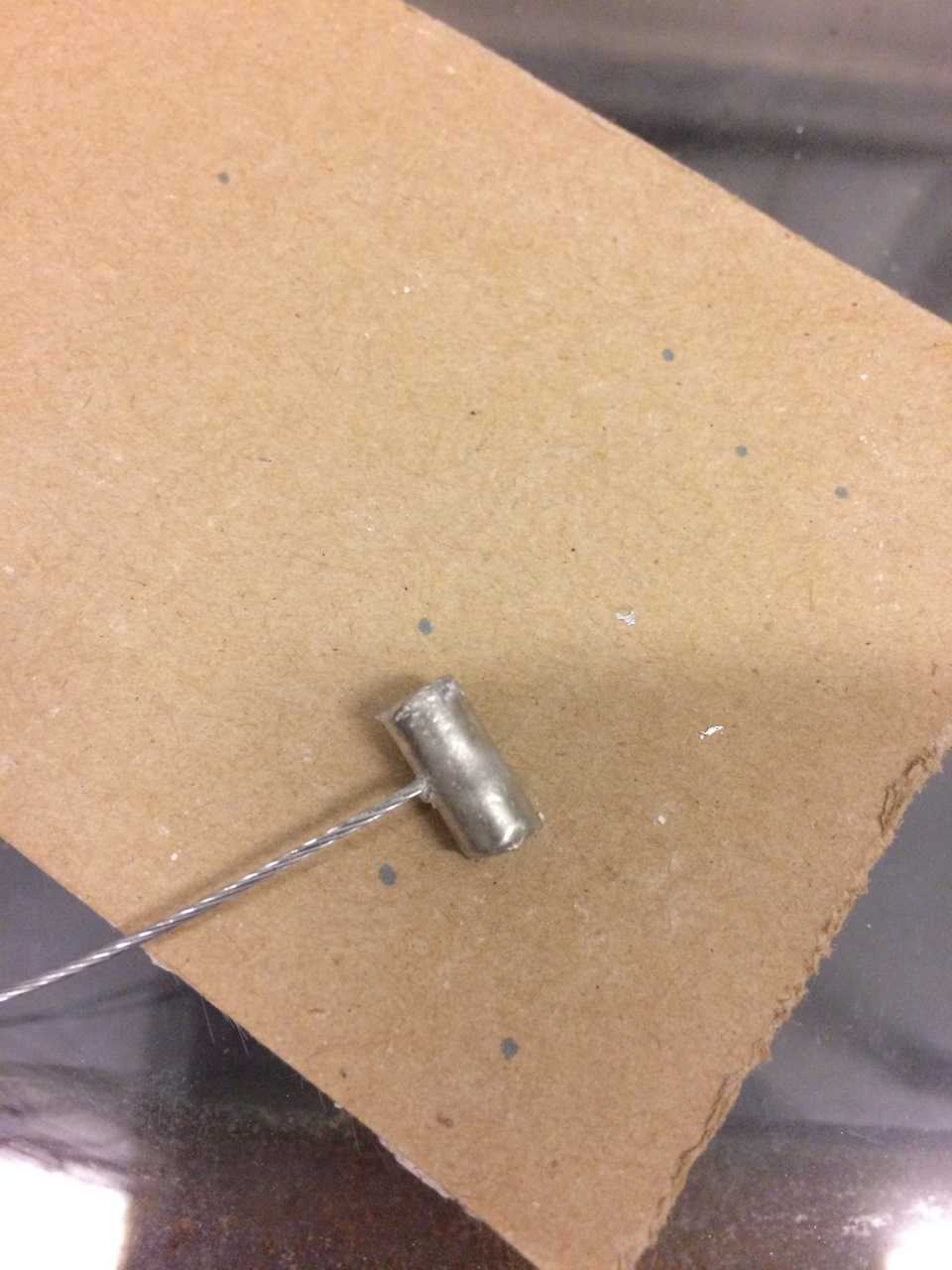

Вот извлекли такой наконечник троса, но он оказался большой и надо было поработать еще напильником.

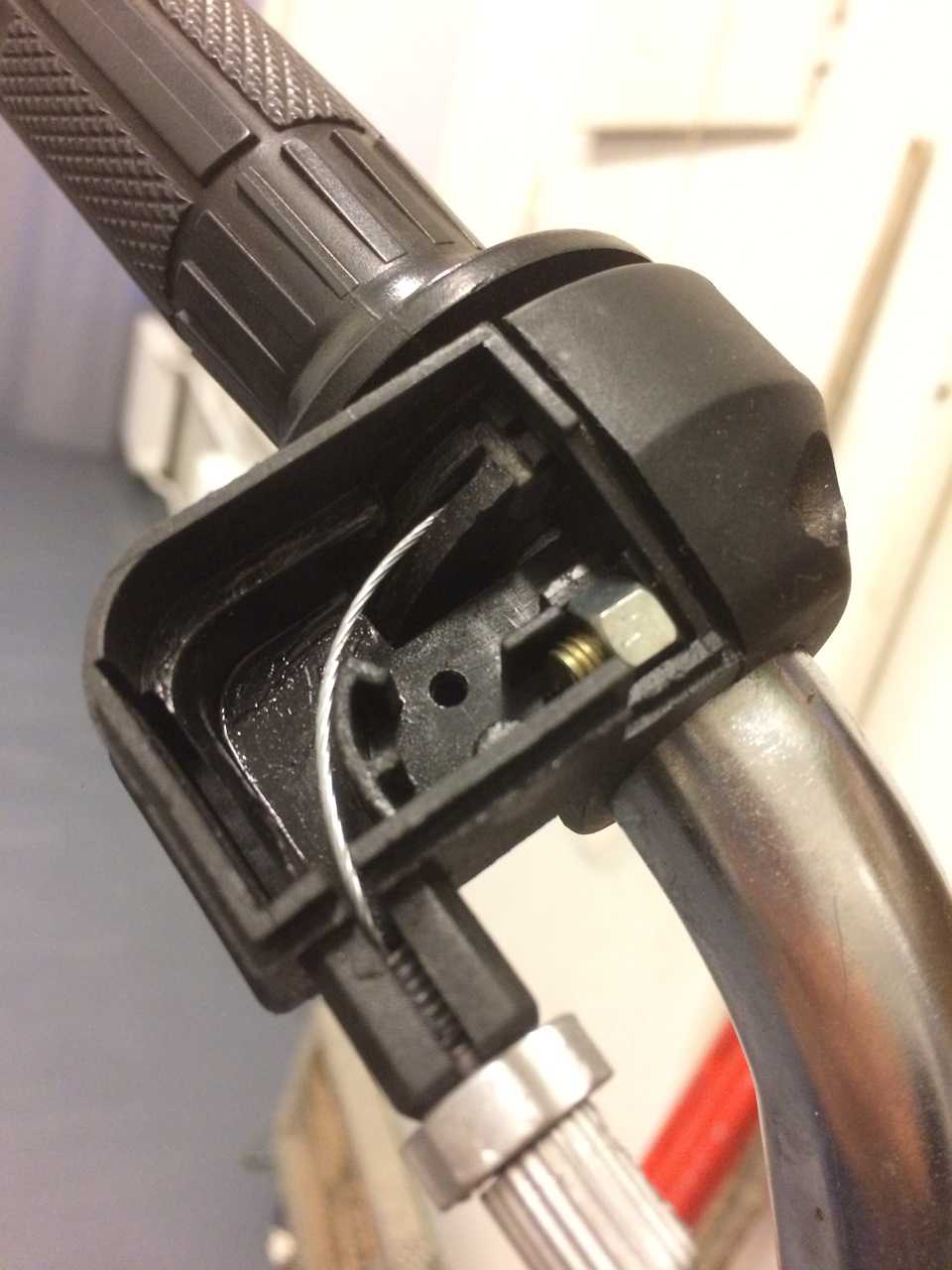

И Вставили его в законное место в ручку газа.

При первых же тестах у меня вырвало тросик из бобинки, и все это из за того что я не распушил хвостик.НО ЭТО зрелище вы увидели на первой картинке, где мне пришлось, привязать к концу тросика гаечный ключ на 8 и дергать его.

Со стороны это выглядило как ДРИФТ ОНАНИСТ=)))))

ВСЕМ УДАЧИ И НАДЕЮСЬ ЭТА СТАТЬЯ ПОМОЖЕТ ВАМ В ВАШИХ ЗАТЕЯХ, И НЕ ТОЛЬКО С ДРИФТ ТРАЙКАМИ, ВЕДЬ ТРОСИКИ НЕ ТОЛЬКО ТАМ НУЖНЫ.

Источник

Регулировка сцепления – важная часть работы

Регулировка педали сцепления

По окончании установочного процесса требуется отрегулировать ход педали от верхнего положения до пола машины. Трос должен быть в пределах 125,5-130 мм. Помимо этого в ориентир берётся и положение педали сцепления. Эта педаль должна располагаться на едином уровне с другими. Чтобы провести регулировку, нужно ослабить гайки на крепёжном кронштейне троса, который находится на коробке передач.

Обычно ход педали проверяется после замены троса, такой процесс является обязательным. Конечно, могут быть и другие причины для проверки, к примеру, износ накладки ведомого диска сцепления и многое другое. Так или иначе, ход педали будет значительно увеличен.

Для измерения данного параметра не нужны специальные приспособления, это можно выполнить при помощи обычной линейки. Как правило, эту процедуру можно сделать самостоятельно без посторонней помощи и с минимальным багажом знаний. Для того, чтобы регулировка педали проводилась правильно, нужно придерживаться инструкции по выполнению работ:

  • Сначала машину нужно поставить на ровную площадку на «ручник» (ручной тормоз), после этого с аккумулятора снимается одна клемма с минусового контакта.
  • Для проверки расстояния нужно перпендикулярно педали и пола приложить линейку. Отмеряют от пола до начала накладки педали. В том случае, если расстояние хода более 160 мм, не обойтись без регулировки.
  • Для того, чтобы отрегулировать привод нужно открыть капот машины и внизу отыскать крепление металлического троса. На этом тросе должно располагаться две гайки. Первая крепёжная гайка откручивается практически максимально, а вторая – до свободного нажимания педали (примерно 120-130 мм).
  • После проведённых действий нужно три-четыре раза нажать на педаль до упора и отпустить её. Далее при помощи линейки проверяется величина хода от резиновой накладки до пола.
  • Возможно, с первого раза не получится идеальная регулировка, поэтому не стоит спешить закрывать капот. После проведения действий первую гайку нужно затянуть до упора ко второй.
  • На завершающем этапе резиновая ограничительная втулка сдвигается до упора в вилку.

После того, как нужный результат был достигнут, нужно затянуть две гайки. На этом этапе установка и регулировка троса сцепления считается законченной. Рекомендуется перед проведением замены тросика сцепления посмотреть данное видео.

Как отрегулировать педаль сцепления

Регулировка троса сцепления Рено с механической коробкой передач осуществляется идентично во всех модификациях этого автомобиля и других схожих моделей Рено. Для этого нужно сделать два основных замера и провести соответствующие действия. Сначала штангенциркулем измеряется расстояние от резинового демпфера до окончания металлического наконечника троса, который составляет 86 ± 5 мм.

Если зазор меньше, регулировочную гайку требуется отпустить, если же он больше – затянуть. Это делается обычным ключом на 10. Гайка имеет пластиковую вставку, поэтому может идти туго, но это нужно, чтобы настройка тросика сцепления не сбилась впоследствии.

Далее делается 2-3 выжима сцепления, чтобы понять, где оно схватывает, поскольку с износом дисков и корзины оно поднимается. Если педаль стоит значительно выше педали тормоза, а в норме она должна выступать над ней на несколько миллиметров, потребуется дополнительная регулировка. Чтобы педаль стала на место, а сцепление схватывало посередине, требуется отпустить ту же гайку, которой регулировался зазор на трос сцепления Рено Логан. При этом нужно контролировать положение педали сцепления, периодически нажимая на нее 3-4 раза. Как только она стала в нужное положение чуть выше педали тормоза, нужно завести автомобиль и попробовать тронуться.

Далее нужно ориентироваться по собственным ощущениям для достижения комфорта при езде. Если хотите, чтобы сцепление схватывало раньше, нужно еще больше отпустить трос привода сцепления, дополнительно выкрутив регулировочную гайку. Когда требуется, чтобы сцепление хватало повыше, гайку нужно наоборот закрутить. Важный момент – после идеальной регулировки, нужно включить заднюю передачу, она должна входить мягко и без хруста.

Источник

троса

Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

  1. Рассверливаем крепление троса;
  2. Проводим зенковку;
  3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Снятие, установка и регулировка тросика педали газа Renault Megane

Снятие, установка и регулировка тросика педали газа

СНЯТИЕ

1. На двигателях E7J, снимите сборку воздушного фильтра как описано в Разделе Снятие и установка — сборка воздушного фильтра и впускные воздуховоды. На всех моделях, где применяется, отверните усиливающий стержень между куполами стоек передней подвески.

2. На корпусе дросселя, вручную поверните сектор дроссельной заслонки, чтобы ослабить натяжение тросика. Отсоедините тросик от сектора (обратитесь к сопроводительной иллюстрации).

3. Снимите кожух тросика и уплотнительное кольцо с кронштейна (обратитесь к сопроводительной иллюстрации). На моделях с автоматической трансмиссией, отсоедините проводку датчика принудительного обратного переключения передачи от конца кожуха тросика. Если необходимо, снимите пружинную скобу с конца тросика, отмечая ее расположение в канавке.

4. Работая внутри автомобиля, снимите нижнюю панель отделки из-под рулевой колонки. Отсоедините тросик от педали газа, сжимая выступы наконечника тросика (обратитесь к сопроводительной иллюстрации).

5. Вернитесь в двигательный отсек, освободите кожух тросика из переборки и извлеките тросик.

УСТАНОВКА

1. Производите установку в обратной последовательности, при необходимости отрегулируйте тросик следующим образом. Регулировку выполняйте перед установкой усиливающего стержня или сборки воздушного фильтра.

РЕГУЛИРОВКА

1. Сняв пружинную скобу с кожуха тросика акселератора, проверьте, чтобы сектор дроссельной заслонки касался ограничителя

Осторожно потяните тросик из уплотнительного кольца, убирая весь люфт тросика.

2a. Зафиксировав тросик в этом положении, установите пружинную скобу в ближайшую перед резиновым уплотнительным кольцом и шайбой канавку (обратитесь к иллюстрациям).

2b

После установки скобы и отпускания кожуха тросика должен быть лишь незначительный люфт тросика.

2c. Кронштейн — двигатель К7М

При выключении зажигания приводящий мотор режима холостого хода слегка открывает дроссельную заслонку. Люфт тросика должен быть достаточный для того, чтобы дроссельная заслонка могла закрываться из этого положения, иначе не получите устойчивых оборотов холостого хода.

3. Попросите ассистента нажать педаль газа и проверьте, чтобы сектор дроссельной заслонки полностью и свободно открывался и возвращался к ограничителю.

Видео про «Снятие, установка и регулировка тросика педали газа» для Renault Megane

Замена троса ручного тормоза Рено /РеноМеган 3

Замена троса сцепления рено логан, сандеро, лада ларгус

Замена тросов ручника в Megane2

Замена тросика газа — бортжурнал Renault Logan двигатель 1,4 года на DRIVE2

Замена троса газа Рено Логан (Renault Logan)

Затем снимаем воздушный фильтр, в сборе открутив четыре болта, на которых закреплен.

Работа не представляет сложности, и делаться все легко и быстро.

При нажатии педали заслонка открыта до конца, а при обратном действии закрыта хорошо. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают. Фирменный тросик газа в Рено изготовлен по другой технологии опрессовка.

Еще раз, проверяем в салоне, нажимая, педаль акселератора. Если ВАМ неудобно, работать правой ногой, то регулируем высоту педали тем же методом как описано выше, пока не добьетесь хорошего результата регулировки при замене. Гайка на Ф10 3.

Готовый Какой стоял от завода до его выхода из строя Гайка на десять заменит его После сплющивания Пластмассовый наконечник, подгоняется на наждаке под гнездо фиксатора.

Пружина от старого остается Трос новый, от ВАЗ ставится 1.

Renault Logan- замена троса газа

В салоне В салоне гнездо на педали троса Логон газа После сборки таким вот образом будит выгладить тросик газа со стороны педали в салоне. Упор оболочки троса Под капотом Завершаем установку под капотом двигателя.

Осталось соединить конец фиксатор пластмассовый и закрепить регулировочный пружинный железный фиксатор. Перед сплющиванием гайки Перед сплющиванием Готово для установки Гайку на десять надо сплющит молотком поставив на железо до того момента когда она зажмет своей внутренней резьбой заменяемый трос газа Логон в умеренную меру, чтобы не перекусило железные нитки.

На этом заканчивается, и приступаем к замене троса газа Логон. Работа не представляет сложности, и делаться все легко и быстро.

Renault Logan 2008 — самостоятельный

И еще скажу, друзья замена троса газа от ВАЗ с инжекторным двигателем обойдется ВАМ не дорого, когда замена троса газа от производителя стоит в пять раз дороже и найти его в продаже даже в большом городе сложно.

Видео YouTube на канале Albert Auhadullin: Как видим, и — это два разных числа. А ещё тросы для разных двигателей отличаются наконечниками. Сначала требуется его снять. Длину нового троса тоже надо подобрать правильно.

Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают. Не бойтесь распилить наконечник Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное — провести зенковку, иначе припаять трос будет сложно.

Монтаж наконечника Припой должен быть утоплен внутрь выемки. У нас используется пайка.

Тонкая регулировка заднего переключателя скоростных режимов

Когда переключатель скоростных режимов отрегулирован корректно, то в дальнейшем он потребует лишь незначительных калибровок. Как показывает практика, они будут сводиться к незначительной настройке либо полной замене тросика.

Регулировка осуществляется при помощи специально предназначенных для этих целей калибровочных барабанов, монтаж которых происходит на манетку. У горных байков они расположены, непосредственно, на самом переключателе скоростных режимов. Также производитель может установить их на трубе рамы. А вот барабаны, которыми оснащаются шоссейные велосипеды, находятся рядом с упором рубашки тросика. Примечательно, что выполнять настройку можно посредством совершенно любого барабана, предназначенного для регулировки.

Правда, прежде, чем осуществить регулировку, следует переместить манетку на уровень самой скоростной передачи (за нее отвечает маленькая звездочка). Одновременно необходимо удостовериться в том, что регулировочный рычаг перемещен в периферийную плоскость.

После чего требуется задать манетке следующий скоростной режим и начать вращать педали. Это позволит цепи перестроиться на расположенную рядом звезду. В том случае, когда цепь на нее не переместиться, то необходимо посильнее натянуть тросик. Воспользуйтесь барабаном, предназначенным для регулировки. Поверните его влево, и тросик моментально натянется струной. Не стоит резко поворачивать барабан. Делайте это плавно, в пол оборота, пытаясь одновременно переключать скорости. Ведь чрезмерно перетянутый барабан может привести к смещению цепи. Конечно же, при переключении передач проблем возникнуть не должно. Но, как только, велосипедист попробует перевести их в периферийной положение, проблем не избежать.

Замена привода дроссельной заслонки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!Сегодня из этой статьи вы узнаете для себя, как нужно правильно менять детали которые относятся к приводу дроссельной заслонки, на инжекторных автомобилях семейства «Самара».

Какие детали относятся к приводу дроссельной заслонки?С приводом связано очень много вещей, основными из них являются:

  • Трос который предназначен для регулировки положения дроссельной заслонкой. Коротко его еще называют просто «трос дроссельной заслонки».
  • К основным частям привода так же относится педаль газа и другие вещи, такие например как кронштейны, пружинки, сектора и.т.д.

Когда нужно менять части привода дроссельной заслонки?Здесь уже всё зависит от износа той или иной вещи, допустим:

Трос дроссельной заслонки необходимо заменять, при его частых заеданиях. То есть например едете вы на автомобиле, выжали газ до упора допустим для обгона, а после обгона ногу с газа убрали, а машина как ускорялась так и ускоряется. Было такое у кого ни будь? Описанная выше ситуация отчетливо показывает заедание троса. После обнаружения такой ситуации трос нужно либо менять, либо искать за что он зацепляется при нажатие на педаль газа.

Замена троса дроссельной заслонки:

1) В начале операции рукой или же отверткой, сдвиньте по тросу дроссельной заслонки, силиконовый защитный колпачок.

2) Далее воспользовавшись двумя гаечными ключами, ослабьте обе гайки которые крепят оболочку троса к кронштейну.

3) После того как гайки будут ослаблены, выведите трос из прорези которая находится в кронштейне.

4) Следом перебравшись к самой дроссельной заслонки, отсоедините рукой от её сектора кончик троса.

5) Затем переместитесь в салон машины, и отсоедините там при помощи отвертки, кончик троса от пальца рычага.

6) И в завершение операции, когда последний кончик будет отсоединён, выведите трос из щитка передка, тем самым сняв его с машины.

Примечание!Для того что бы установить новый трос дроссельной заслонки, произведите всю операцию в обратной последовательности. А когда операция будет завершена, отрегулируйте трос за счёт двух гаек его натяжения! (Как отрегулировать трос, вы сможете найти в статье: «Регулировка дроссельной заслонки»)

Замена педали газа:

1) Для снятия педали газа с помощью плоской или крестообразной отвертки, отстегните возвратную пружину рычага.

2) Следом не убирая отвертки из рук, подцепите с её помощью стопорную скобу.

3) И после чего снимите её с привода.

4) Затем снимите втулку с загнутого кончика педали газа, использовав для этого отвертку по принципу рычага.

5) Далее немного отодвинув педаль газа в сторону, снимите возвратную пружину.

6) И в завершение, аккуратно снимите педаль газа со своего установочного места.

Примечание!Новая педаль устанавливается в обратной последовательности. А все деформированные детали: втулка привода, стопорная скоба и возвратная пружина, необходимо заменить на новые!

izocimov › Blog › Тросик АКПП или как отрегулировать трос на коробке автомат

Привет друзья. Я уже писал о настройке троса в в б/ж своей тоеты, но тут хотел описать общий принцип работы и настройки тросика акпп на примере простой гидромеханической акпп.

Итак, начнём. Вот пример как обычно выглядит тросик АКПП подсоединенный к дроссельной заслонки, в нашем случае мотор инжекторный.

Теперь о давлении которое проотивопостоит «дроссельному». Давление с центробежного регулятора пропорционально зависит от скорости движения авто. Оно увеличивается по мере увеличении скорости и пытается » продавить» клапана в плите упрааления., которые подперты пуржинками с разной жесткостью ( они то и отвечают за переключение передач). Если давление с центробежного регулятора становится больше чем сила разжатия пуржинки одного из клапанов в плите управления ( за забывайте что вместе с пуржиной действует давление с дроссельного регулятора, которое тоже старается раздать пуржину), то клапан продпваливается и открывает проход давления декстрона к фрикционам, так АКПП переключается на следующую передачу.

А вот теперь дошла очередь и до » кикдауна». Если вы прочли, то что я написал выше, то сможете понять принцип. При «тапки в пол» — давление с дроссельного регулятора настолько увеличивается, что выталкивает один из клапанов в плите управления обратно. Из-за этого проход декстрона к фрукционам перекрывается, они расжимаются…АКПП переключается на передачу ниже.

А как отрегулировать тросик?

вы наверно спросите. Так вот:

— натянул трос сильнее. Переключение передачь теперь происходит на больших оборотах ( например около >3800-4200 ), назовём «спорт режим»))

— делаем слабый натяг тросика. Станет переключаться на оборотах в районе 2300-2500

— если совсем откинуть трос, то переключение практически на 2000оборотах. Вроде бы экономичный режим, да только при медленном переключении фрикционы изнвшиваться немного быстрее будут. Кик дауна не будет.

В каждом конкретном случае, регулировку делайте по мануалу от своей машины, но не забывайте, что тросик может со временем растягиваться, либо при повреждении рубашки тросика, тросик «уменьшается». Внимательно смотрите в этом случае, т.к. визуально может быть что тросик в порядке, а по факту, будет постоянно немного натянут.

Спасибо за внимание! Буду рад, если кому нибудь помог)

Настройка заднего переключателя

Смазку, регулировку и узлов цепной передачи удобно проводить при поднятом заднем колесе. Для этого можно наклонить велосипед, опираясь на боковую подножку, повесить веломашину на крючки или гладильную доску, попросить помощи у друга. Хорошо выручит в этой ситуации подставка под заднее колесо.

1. Подготовка:

  • хорошо почистите переключатель скоростей и кассету звездочек;
  • установите цепь спереди на среднюю звездочку, а сзади на самую маленькую.

Чтобы правильно настроить задний перебрасыватель, его нужно почистить. А именно: очистить от грязной смазки ролики натяжителя, вытащить травинки и палочки из кассеты звездочек, отмыть и смазать цепь. Уже даже после этой нехитрой работы переключатель начинает работать заметно лучше.

2. Освобождение троса:

  • вкрутите до упора винты натяжения на заднем перебрасывателе и у манетки;
  • вытяните тросик из зажимного винта крепления.

Полностью снимать тросик с велосипеда необязательно, но не помешает его осмотреть на предмет повреждений и смазать.

3. Установка предела хода на наименьшую звездочку: присев сзади велосипеда и проворачивая регулировочный винт H, установите перебрасыватель в положение, при котором его ролики и самая маленькая звёзда в кассете будут находиться на одной прямой линии.

Здесь есть одна хитрость: если перебрасыватель уже не новый, и он шатается, то отрегулировать его более или менее точно можно лишь поставив рамку не по прямой линии, а сдвинуть буквально на волосок вправо, в сторону от колеса.

Если настройка сделана правильно, то при вращении колеса цепь не пытается соскочить в сторону и работает бесшумно.

4. Регулировка натяжения троса:

  • фиксируем трос крепежным болтом, натягивая тросик не плоскогубцами, а рукой;
  • натягиваем трос вращением пустотелого винта с барабанчиком, так, чтобы перебрасыватель легко переходил с одной звездочки на другую и обратно при одном щелчке и нажатии манетки.

Достаточно настроить переход лишь между двумя соседними звездами, и переключение будет отрегулировано на всех звездочках кассеты. В этом преимущество индексной системы смены передач.

Если для тросика в зажиме предусмотрена канавка, то проследите, чтобы он попал точно в неё, а не передавливался, будучи закреплённым неправильно.

5. Установка предела хода на наибольшую звездочку:

  • ослабляем регулировочный винт L, чтобы он не мешал ходу перебрасывателя;
  • проворачивая педали, перебрасываем цепь на самую большую звезду сзади;
  • проворачивая регулировочный винт L, выравниваем перебрасыватель в положении, когда его ролики и наибольшая звёздочка кассеты находятся ровно на одной линии.

Опять-таки, если на вашем велосипеде стоит ушатанный переключатель, то желательно сместить чуточку при настройке его рамку от прямой линии, но уже в сторону колеса. Иногда этого чуть-чуть именно и не хватает расшатанному переключателю, чтобы перекинуть цепь на самую большую звездочку сзади.

6. Регулировка натяжителя цепи:

  • переводим цепь на самую маленькую звездочку спереди и самую большую сзади;
  • если при вращении цепи верхний ролик натяжителя задевает за звезду в кассете, то закручиваем винт натяжения цепи. Нужно установить зазор между ними, приблизительно равный 5 мм;
  • переставляем цепь на самую большую звёздочку спереди и самую маленькую сзади и проверяем натяжение цепи в этой позиции.

Тросики и рубашки

Порой удивительный результат даёт простая чистка тросов и рубашек, а также последующая смазка их жидким маслом. После такой нехитрой операции становится значительно легче переключать скорости на велосипеде. Троса и рубашки бывают разными по прочности и цене, но даже дешевые детали прослужат долго, если вы уделите им полчаса своего времени раз в месяц. Содержать все узлы велосипеда чистыми и смазанными — это всё, что от вас требуется.

Рубашка на тросе, как можно понять, нужна для защиты от грязи и смыва смазки. В мире горных велосипедов уже давно принято правило как можно сильнее прятать тросики в трубочки. Но на всю длину самый длинный тросик заднего переключателя не запрячешь, ведь он будет очень туго ходить в непомерно длинной рубашке, особенно в местах перегибов. На некоторых дорогих маунтинг байках тросы частично протянуты внутри рамы.

В случае, когда неожиданно сбилась настройка заднего переключателя, то этому причиной может быть:

  • вырывание тросика из фиксирующего болта на перебрасывателе;
  • продавливание заглушки на одном из концов рубашки.

Зачем нужна регулировка троса сцепления

Регулировка троса сцепления – нужный и важный процесс в техническом обслуживании автомобиля. Он проводится, если есть проблемы с педалью: ее ход больше либо меньше, чем нужно. В первом случае происходит неполное выключение сцепления. В результате маховик продолжает соприкасаться с диском, который является ведомым, и тем самым способствует тому, что фрикционные накладки изнашиваются.

Во втором случае включение ведомого диска происходит частично. В итоге уменьшается мощность транспортного средства из-за снижения крутящего момента во время езды. При этом включение диска может происходить стремительно и во время мягкого отпускания педали, что приводит к различимым постукиваниям в трансмиссии и подергиванию машины.

Если трос неисправен, то возможно заедание педали. Может казаться, что ее очень трудно нажать, как будто она оказывает сопротивление. Однако если применить значительное усилие к педали, то она упадет на пол, потому что произойдет обрыв троса. В этом случае необходима его замена.

Неоднократное соскальзывание сцепления также является показателем того, что трос находится в неисправном состоянии. «Соскальзывание» – момент переключения передачи в другое положение. К примеру, машина начинает катиться на «нейтралке», так как произошло самопроизвольное срабатывание сцепления.

«Соскальзывание» обычно возникает при перегрузке мотора. К примеру, во время увеличения скорости либо на подъеме.

При неисправности троса протечка будет основным показателем. Протечки могут возникать, если он отсоединился либо порвался. В первом случае нужно лишь установить его обратно. При движении автомобиля рывками трос выполняет свои функции недостаточно корректно.

Рекомендуем

«Как поменять трос сцепления: пошаговая инструкция» Подробнее Транспортные средства, регулярно эксплуатируемые в негативных условиях, чаще прочих подвержены износу либо обрыву троса. Хотя такое может случиться с каждой машиной, даже если у нее маленький километраж. Также он изнашивается в процессе неверного вождения: когда обороты высокие, а старт резкий, или во время движения водитель постоянно держит ногу на сцеплении, что приводит к пробуксовке и возникновению неисправности.

Зачем нужна регулировка троса сцепления

Регулировка троса сцепления – нужный и важный процесс в техническом обслуживании автомобиля. Он проводится, если есть проблемы с педалью: ее ход больше либо меньше, чем нужно. В первом случае происходит неполное выключение сцепления. В результате маховик продолжает соприкасаться с диском, который является ведомым, и тем самым способствует тому, что фрикционные накладки изнашиваются.

Во втором случае включение ведомого диска происходит частично. В итоге уменьшается мощность транспортного средства из-за снижения крутящего момента во время езды. При этом включение диска может происходить стремительно и во время мягкого отпускания педали, что приводит к различимым постукиваниям в трансмиссии и подергиванию машины.

Если трос неисправен, то возможно заедание педали. Может казаться, что ее очень трудно нажать, как будто она оказывает сопротивление. Однако если применить значительное усилие к педали, то она упадет на пол, потому что произойдет обрыв троса. В этом случае необходима его замена.

Неоднократное соскальзывание сцепления также является показателем того, что трос находится в неисправном состоянии. «Соскальзывание» – момент переключения передачи в другое положение. К примеру, машина начинает катиться на «нейтралке», так как произошло самопроизвольное срабатывание сцепления.

«Соскальзывание» обычно возникает при перегрузке мотора. К примеру, во время увеличения скорости либо на подъеме.

При неисправности троса протечка будет основным показателем. Протечки могут возникать, если он отсоединился либо порвался. В первом случае нужно лишь установить его обратно. При движении автомобиля рывками трос выполняет свои функции недостаточно корректно.

Рекомендуем

«Как поменять трос сцепления: пошаговая инструкция» Подробнее Транспортные средства, регулярно эксплуатируемые в негативных условиях, чаще прочих подвержены износу либо обрыву троса. Хотя такое может случиться с каждой машиной, даже если у нее маленький километраж. Также он изнашивается в процессе неверного вождения: когда обороты высокие, а старт резкий, или во время движения водитель постоянно держит ногу на сцеплении, что приводит к пробуксовке и возникновению неисправности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
