Замена гофры и замка багажника меган 1 и 2 и снятие обшивки

Устройство Renault Logan?

Багажник Renault Logan – благодаря нему, этот автомобиль смог обогнать по популярности многих конкурентов. Его литраж разрабатывался с учетом возможности загрузки крупногабаритных грузов. Чтобы достичь поистине рекордной вместительности багажного отделения без ущерба ходовым качествам и комфорту пассажиров, была проведена поистине гигантская работа! Изменения коснулись не только внутреннего пространства. Так, высота крышки багажника была уменьшена, а верхняя часть ее приобрела своеобразную «надстройку», напоминающую спойлер.

Багажник Renault Logan

Самое интересное, что крышка багажника не включает в себя никаких торсионов. За ее подъем и опускание отвечают две пружины. Причем возможна даже регулировка их усилия! Для этого достаточно всего лишь переставить конец пружины в соответствующее отверстие на кронштейне, который закреплен на кузове. Как говорится, тут сравнение явно не в пользу российских инженеров.

Тем не менее, недостатки присутствуют и здесь. Например, петли крепления багажной крышки имеют достаточно большой радиус движения, а потому могут задевать имеющиеся в отсеке вещи. Следующая «беда» – это замок багажника, который, к сожалению, довольно нежный, и при недостаточно аккуратном обращении может либо заклинить, либо вообще не защелкиваться. К счастью, такой недостаток устраняется довольно легко. Если есть навыки слесарного дела, починка его займет около часа. Если никаких умений нет – вполне реально произвести замену «родного» замка на такой же или на аналогичный от Лада Калина. Последний, кстати, будет дешевле. Ну, и тем, кто не жалеет средств на своего «железного коня» и ценит свое время, лучше все-таки обратиться за помощью в технический центр.

Петли крепления багажной крышки

Чтобы не произошло подобных, хоть и мелких, но противных «неожиданностей», хозяину Renault Logan надо всего лишь придерживаться определенных правил при использовании багажника:

  • периодически проводить смазку замка, особенно во время подготовки автомобиля к очередному сезону;
  • крышку багажника необходимо закрывать без излишнего усилия и ударов;
  • не допускать заполнения багажника грузами, чьи габариты вынуждают производить закрытие с усилием, а также предметами, значительно превышающими грузоподъемность. Дело в том, что может произойти деформация кузова, которая нарушит герметизацию и плотность прилегания крышки.

https://youtube.com/watch?v=2AuuUYIyr3I

1 Демонтаж замка багажника Рено

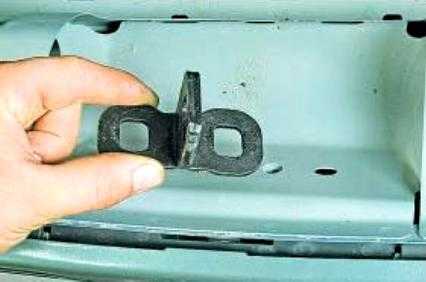

Штатный блокиратор крышки багажника или капота Рено может выйти из строя по нескольким причинам. Как ни банально, первая из них – это некачественные детали замка. Так, личинка внутри конструкции зачастую изготавливается из пластика сомнительного качества, а активатор крепится к панели с помощью ненадежных фиксаторов. С чем связана такая экономия известного бренда – остается лишь гадать. Нам, владельцам Логан, остается только смириться с проблемой и выполнять или замену замка вручную.

Если блокиратор в капоте вашего Рено сломался не от “старости”, значит, причиной поломки служит ржавчина. Она образуется в конструкции замка уже после 3–4 месяцев активной эксплуатации машины. Еще один фактор, отрицательно влияющий на долговечность замка багажника и капота Логан – это механические повреждения. Порой достаточно несильного хлопка для того, чтобы личинка блокиратора сместилась и потеряла способность фиксироваться в отверстии крышки.

2.2.8.1. Снятие

Установите автомобиль на двухстоечный подъемник.
Снимите верхние крышки двигателя.
Снимите передние колеса.
Снимите левый и правый подкрылки.
Снимите защиту поддона картера двигателя.
Слейте масло из коробки передач.
Слейте масло из двигателя.
Отсоедините аккумуляторную батарею.
Слейте хладагент из холодильного контура с помощью заправочной станции.
Снимите боковые усилители подрамника и передний бампер.
Отсоедините трос привода замка капота.
Отсоедините трубки стеклоомывателя.
Слейте жидкость из системы охлаждения двигателя.
Открутите болты крепления и снимите переднюю панель кузова.

Рис. 2.92. Отсоединение подводящего топливопровода: 1 – топливопровод

Отсоедините подводящий топливопровод от топливораспределительной рампы (рис. 2.92).
Отсоедините подводящий шланг от радиатора системы охлаждения двигателя при помощи приспособления (Mot. 1202-01 или Mot. 1202-02 или Mot. 1448).
Отсоедините колодки проводов от электровентилятора системы охлаждения двигателя.
Отсоедините жгут проводов электровентилятора системы охлаждения двигателя.

Рис. 2.93. Отсоединение воздухопровода от воздуховоздушного охладителя: 1 – воздуховод

Отсоедините воздухопровод от воздуховоздушного охладителя (рис. 2.93).
Отсоедините:
– колодку проводов от датчика давления наддува;
– колодку проводов от датчика температуры воздуха;
– колодку проводов от резистора электровентилятора системы охлаждения двигателя.

Рис. 2.94. Отсоединение колодок проводов датчиков давления наддува и температуры воздуха, резистора электровентилятора системы охлаждения двигателя: 1 – датчик давления наддува; 2 – датчик температуры воздуха; 3 – резистор электровентилятора системы охлаждения двигателя; 4 – воздуховод

Отведите в сторону воздухопровод (рис. 2.94).
Снимите отводящий воздухопровод воздушного фильтра.
Отсоедините шланги расширительного бачка от радиатора системы охлаждения двигателя.
Разъедините разъем датчика давления на нижнем трубопроводе системы кондиционирования воздуха конденсора.
Снимите трубопроводы холодильного контура с конденсора и трубопровод холодильного контура между компрессором и ресивером-осушителем.


ПРИМЕЧАНИЕ
Обязательно заглушите отверстия трубопроводов и редуктора, чтобы не допустить попадания влаги в систему.

Снимите радиатор системы охлаждения двигателя в сборе с конденсором.
Разъедините разъемы ЭБУ.
Отверните болты крепления и снимите полку под аккумуляторную батарею.
Отведите в сторону электромагнитный клапан продувки адсорбера.

Рис. 2.95. Снятие водяного электронасоса: 1 – болт; 2 – кронштейн; 3 – водяной электронасос

Отверните болт, потяните за стойку крепления водяного электронасоса и, отведя в сторону водяной электронасос, снимите кронштейн водяного электронасоса (рис. 2.95).

Рис. 2.96. Снятие ЭБУ: 1 – ЭБУ

Снимите ЭБУ в сборе с кронштейном (рис. 2.96).
Снимите корпус воздушного фильтра.
Разъедините разъемы жгута проводов блока реле.
Отсоедините «массовую» шину.

Рис. 2.97. Снятие шланга отбора разряжения вакуумного усилителя тормозов: 1 – шланг

Снимите шланг отбора разряжения вакуумного усилителя тормозов (рис. 2.97).
Разъедините разъем нижнего кислородного датчика.
Отсоедините тросы выбора и переключения передач от коробки передач.

Рис. 2.98. Отсоединение троса рычагов коробки передач

Отсоедините тросы от рычагов на коробке передач, сжав наконечник троса в точках А, потяните фиксатор в направлении В и приподнимите тросы в точке С, как показано на рисунке 2.98.

Рис. 2.99. Снятие шарового наконечника троса многофункционального переключателя: 1 – шаровой наконечник

Снимите шаровой наконечник троса многофункционального переключателя (рис. 2.99).
Снимите трос привода многофункционального переключателя, разблокировав стопор оболочки троса.
Положите ветошь под главный цилиндр.
Снимите фиксатор со штуцера на промежуточном патрубке главного цилиндра.
Отсоедините трубку от рабочего цилиндра. Вставьте заглушки в отверстия.
Снимите питающий трубопровод рабочего цилиндра.
Снимите вал привода правого переднего колеса.
Снимите вал привода левого переднего колеса.
Снимите детали крепления приемной трубы системы выпуска отработавших газов,
Снимите верхнюю и нижнюю реактивные тяги.
Снимите подрамник.
Установите гидравлический кран с талью или цепью.
Отметьте положение опоры маятниковой подвески двигателя относительно кузова.
Снимите опору двигателя.
Снимите опору маятниковой подвески коробки передач.
Поверните двигатель в сборе с коробкой передач и снимите его.

Как снять передний бампер?

Приготовив все необходимое для снятия автобампера Megane 2, приступайте к работе, следуя инструкции:

Откройте капот, снимите декоративную защитно-грязевую панель, ограничивающую доступ к верхнему крепежу, а именно к его поперечным балкам. Для ее демонтажа потребуется открутить 4-5 винтов (в зависимости от версии апгрейда авто) с помощью фигурной отвертки. Эти крепления располагаются возле радиаторной решетки. Каждая такая крепежная деталь состоит из двух частей, которые легко сломать при неумелом обращении. Чтобы правильно открутить их, нужно сначала отделить верхнюю часть, шляпку, от основания нижней части, клопа. Для этого резонно использовать плоскую отвертку.
Заглянув под днище авто, снимите защитный футляр с картера с помощью шестигранника.
Открутите крепления накладок колесных подкрылок. Для этого выкрутите саморезы, прикрепляющие их к пластиковой защите корпуса. Здесь следует использовать отвертку. Если крепления слишком закислились — воспользуйтесь средством WD-40, или другими подходящими химическими веществами.
Теперь пришло время отсоединять фиксаторы накладок, расположенных по бокам машины и присоединенных к решетке радиатора

Скорее всего вам придется немного поддеть конструктивный элемент с обратной стороны.
Осторожно снимите открученный в результате демонтажа бампер седана и не забудьте отсоединить разъем противотуманных фар.

Замена резинового манжета

В автомобилях модели 1 и 2 резиновая гофра абсолютно идентична и является одним из самых слабых мест. Она очень часто рвется и нуждается в замене, ведь восстановить ее практически невозможно. К счастью, заменить эту деталь совсем не сложно, да и стоимость ее достаточно приемлема.

  1. Извлекаем резиновую гофру из кузова, отгибая левую часть обивки грузового отделения.
  2. Отключаем один белый и один черный разъем от замка.
  3. Отстегиваем от крышки два белых и один черный держатели кабелей. С держателями нужно быть предельно аккуратными, ведь они хрупкие и при резких движениях могут просто повредиться.
  4. Снимаем старую резиновую деталь и устанавливаем новую. (Желательно приобрести фирменную, тогда есть шанс, что этот хрупкий девайс прослужит вам дольше, чем аналог подешевле.) Для этого нужно снять два разъема, не забывая их помечать, ведь потом собрать конструкцию правильно будет очень непросто.
  5. Внутрь резиновой детали закачиваем обыкновенный силикон или любой другой защитный материал. Это значительно продлит срок эксплуатации резиновой конструкции манжета, что даст возможность сэкономить на будущем ремонте.
  6. Собираем все в обратном порядке.

12.16. Снятие и установка двери багажного отсека


ДВЕРЬ БАГАЖНОГО ОТСЕКА — ВСЕ МОДЕЛИ КРОМЕ SCENIC

 СНЯТИЕ

1. Откройте дверь багажного отсека, затем отсоедините кабель массы
от батареи.

2. Снимите верхнюю панель отделки с левой задней стойки, чтобы получить
доступ к разъему электропроводки двери багажного отсека.

3. Отсоедините разъем электропроводки, затем снимите уплотнительное
кольцо и извлеките жгут проводов из кузова (обратитесь к сопроводительной
иллюстрации).

4a. Отожмите отверткой отделку в задней части потолка.

4b. Отверните крепежные гайки шарнира двери, (обратитесь
к иллюстрациям)

5. Попросите ассистента поддержать дверь, затем аккуратно поднимите
крепежные скобы и отделите подпорки.

6. Отверните гайки, крепящие шарниры двери багажного отсека к кузову
и снимите дверь с автомобиля.


ДВЕРЬ БАГАЖНОГО ОТСЕКА — МОДЕЛИ SCENIC

 СНЯТИЕ

1. Откройте дверь багажного отсека, затем отсоедините кабель массы
от батареи.

2. Отверните четыре болта крепления панели отделки двери багажного
отсека. Выпустите крепежные скобы и снимите панели отделки.

3. Отсоедините все разъемы электропроводки, затем освободите жгут
проводов от крепежных скоб.

4. Отожмите отверткой уплотнительное кольцо жгута проводов с боку
двери. Отсоедините разъем электропроводки от дополнительного стоп-сигнала,
затем извлеките жгут проводов из двери багажного отсека.

5. Отсоедините шланг заднего омывателя и извлеките его из двери.

6. Чтобы получить доступ к крепежным гайкам шарнира двери багажного
отсека, снимите заглушки с каждой стороны, повернув их на четверть
оборота против часовой стрелки.

7. Попросите ассистента поддержать дверь багажного отсека, затем
аккуратно поднимите крепежные скобы и отделите подпорки.

8. Отверните гайки, крепящие шарниры двери багажного отсека к кузову,
и снимите дверь багажного отсека с автомобиля.


ПОДПОРКА

 СНЯТИЕ

1. Попросите ассистента поддержать дверь багажного отсека,
затем аккуратно поднимите крепежные скобы и отделите подпорку
от шаровых шарниров (обратитесь к сопроводительной иллюстрации).


ДВЕРЬ БАГАЖНОГО ОТСЕКА — ВСЕ МОДЕЛИ

 УСТАНОВКА

1. Производите установку в обратном порядке. В заключение убедитесь,
что дверь багажного отсека правильно расположена по отношению к
окружающим элементам кузова (должен иметься зазор 4.5 ± 1 мм (кроме
Scenic) или 5.4 ± 1 мм (Scenic).


ПОДПОРКА

 УСТАНОВКА

1. Производите установку в обратном порядке.

Замена авто-замка Renault Megane 1 и 2

В автомобилях Megane первого и второго поколения замки грузового отделения имеют похожую конструкцию. Именно поэтому процесс их замены абсолютно идентичен. К тому же, он очень прост и не будет требовать каких-либо специальных навыков от исполнителя.

В частности, чтобы заменить замок в двери отсека для багажа, нужно выполнить ряд простых действий:

  • Открываем багажник и выворачиваем два винта, которые крепят замок к верхней панели грузового отсека.
  • Отводим изделие немного вниз и отсоединяем от его рычага тягу выключателя.
  • Снимаем старую деталь. Если она находится в неплохом состоянии, то можно обойтись только ремонтом. Однако для этого нужно хоть немного разбираться в запорных механизмах. Если таких знаний нет, то изделие можно отнести к мастеру или купить новое.
  • Устанавливаем новый замок в обратном порядке.

Как видно, отдельных частей грузового отделения очень прост и не требует использования каких-либо дорогостоящих приспособлений. Именно поэтому его можно выполнить в «гаражных» условиях, сэкономив хорошую сумму денежных средств на услугах профессионального мастера. Самое главное условие – четко придерживаться инструкции и техники безопасности!


Самые частые неисправности и способы их устранения

Эксплуатация и любого транспортного средства должны осуществляться по определенным правилам

Замок багажника в Рено должен получать повышенное внимание, как и всем прочим мелким механизмам. Можно самостоятельно устранить большинство неисправностей данного узла

Много времени для этого не потребуется. Во время ремонта следует взять следующие инструменты, кроме оригинального замка, который имеет свой артикул:

  • имеющую пятимиллиметровое сверло по металлу дрель;
  • трехгранный напильник;
  • молоток;
  • надфликс;
  • тиски стационарного типа;
  • обычный канцелярский циркуль;
  • ножовку.

Рено когда происходит замка следует разместить на ровной площадке, это показано в видео инструкции. Ручной тормоз должен быть выжат. Крышку багажного отсека Рено Логан переводят в открытое положение и извлекают корпус из пластмассы. Рычаг с замком, таким образом, окажется открытым. Затем необходимо демонтировать удерживающее запорный механизм стопорное кольцо. Действовать необходимо аккуратно. Принцип работы, знание которого необходимо для проведения качественного ремонта, достаточно прост:

  • на коромысло механизма усилие передается пластмассовой втулкой;
  • открытие защелки происходит от переданного усилия;
  • втулка в закрытом положении упирается в корпус;
  • шип является ограничителем хода, отделяющим положения «закрыто» и «открыто»;
  • один поворот ключа равен размеру хода.

Проблемы с шипом Renault Logan вызывают неисправности чаще всего. Частичное открытие или полный отказ в открытии багажника возникают обычно из-за этого элемента. Если шип вышел из строя, следует изготовить самостоятельно или купить новый шип, а в некоторых случаях требуется замена замка. В первом случае потребуется также дополнить элемент плоской шайбой. Монтировать шип нужно между двумя втулками. Полностью неподвижной является только одна из них.

Обычная пятикопеечная монета может быть использована в качестве основы. Ее обрабатывают по кругу напильником, снимая примерно два миллиметра. Тиски помогут обеспечить нужный уровень устойчивости. Для дальнейшей установки штока нужно просверлить отверстие ровно посередине монеты. С двух противоположных сторон далее делают заскобы, который в дальнейшем и будут шипами. Вся конструкция собирается после проведения указанных работ.

Скорость износа механизма в авто Renault Logan и силу трения можно снизить, если смазать традиционным графитом или средством «Литол» все части механизма. После того, как шип будет установлен на место, следует проверить фактический ход штока. Меньше, чем раньше, он быть не должен. Механизмы защелкивания и закрытия также нужно проконтролировать. Отчетливый характер должен носить сопровождающий защелкивание замка звук.

Какой амортизатор багажника выбрать и на что обратить внимание при покупке

Желательно вначале снять деталь, и уже с ней отправляться в магазин. Другой вариант – заранее померить длину и высоту, можно даже сделать выкройку на бумаге. Перед покупкой стоит изучить инструкцию к автомобилю, там указаны важные параметры:

Сила выталкивания или усилие – выражается в Ньютонах. Чем тяжелее крышка, тем больше должна быть выталкивающая сила

Это особенно важно помнить при проведении тюнинга.

Длина в мм – указывается в свободном и сжатом состоянии. Если купить слишком длинные или короткие упоры, крышка перестанет закрываться.
Диаметр поршня, штока и резервуара
Ход поршня в мм
Зарядное давление

Температурный режим эксплуатации зимой – если человек живет в северном регионе, амортизатор должен нормально работать при минусовых температурах.
Характеристики автомобиля, расположение креплений.

Амортизаторов багажника много, и они разные

В зависимости от способа подавления колебаний, амортизаторы делятся на гидравлические и динамические. Модели на гидравлике тормозят движение крышки резко. Динамические работают плавно.

Многие автомобилисты спрашивают на форумах, стоит ли менять старые масляные упоры на более надежные газовые

Важно учитывать, что они будут дороже, но их преимущество – стабильная работа даже при отрицательных температурах. Соотношение цены и приемлемого качества – газомасляные модели

Их отличие от газовых состоит только в том, что в морозы они больше подвержены поломкам, но они надежнее обычных масляных.

Газовый амортизатор для ВАЗ 2121 «Niva»

Иногда в продаже нет модели упоров с силой выталкивания, как у оригинальных. Вместо 450 Н можно взять 470 или 430 Ньютон. На отечественные авто нежелательно ставить амортизаторы с пластиковым крепежом и болтами, которые держатся за счет зажимов. При открытии тяжелого багажника Волги или Нивы стойки могут вырваться. Нужно выбирать детали с металлическими шарнирами, которые будут надежно фиксироваться.

Заменять нужно оба толкателя сразу, хотя может показаться, что и при установке одного нового крышка достаточно хорошо держится. На самом деле в скором времени проблема возникнет снова, и придется менять второй амортизатор. Поэтому не имеет смысла экономить, тем более, что стоимость детали обычно составляет около 200-400 рублей. При желании можно ставить на иномарки упоры для ВАЗ или приобретать для отечественных автомобилей импортные амортизаторы. Такая замена не влияет на срок службы комплектующих. Однако многие отмечают, что упоры для иномарок выигрывают по качеству

При этом важно помнить, что цена импортных запчастей всегда в несколько раз выше
