Особенности работы подушек безопасности в автомобиле и их разновидности

Электрические жгуты и разъемы системы SRS

При работе со жгутами проводов системы SRS соблюдайте следующие инструкции:

  • Запрещается вносить изменения, наращивать или ремонтировать любым другим способом жгуты системы SRS.
  • Не устанавливайте потенциальные источники электромагнитных помех (мобильный телефон, радиостанцию или оборудование для развлечений) в непосредственной близости от жгутов системы SRS. При необходимости установки подобного оборудования проконсультируйтесь со специалистом.

ПРИМЕЧАНИЕ: Провода в жгутах системы SRS можно опознать по желтому цвету наружной изоляции (иногда используется черный цвет изоляции с желтой полоской).

ПРЕДУПРЕЖДЕНИЕ: После установки всегда проверяйте правильность прокладки жгутов системы SRS. При установке избегайте защемления и повреждения жгутов системы SRS.

ПРЕДУПРЕЖДЕНИЕ: Не допускайте свободного свисания разъемов или монтажа компонентов системы SRS без их закрепления на кузове. После установки компонентов не должно быть точек трения о подвижные детали кузова.

Если вы неплохо разбираетесь в автомобилях, а главное в электронике, то можете этим заняться, но если знаний мало, то лучше обратитесь в сервис. Дело в том, что вам придется работать с датчиками и заниматься прошивкой.

Также вам понадобиться прошить бортовой компьютер, который запоминает удар и сохраняет его в своей памяти. В некоторых моделях КПП стает в аварийный режим, а некоторые прошивают только для того чтобы на вторичном рынке сказать, что машина не битая.

Мы поговорим о замене передних подушек, которые чаще всего срабатывают при ударе спереди или сзади. Такие виды аварий возникают чаще всего и поэтому мы обсудим именно этот вид подушки.

Электрические жгуты и разъёмы системы SRS

При работе со жгутами проводов системы SRS соблюдайте следующие инструкции:

  • Запрещается вносить изменения, наращивать или ремонтировать любым другим способом жгуты системы SRS.
  • Не устанавливайте потенциальные источники электромагнитных помех (мобильный телефон, радиостанцию или оборудование для развлечений) в непосредственной близости от жгутов системы SRS. При необходимости установки подобного оборудования проконсультируйтесь со специалистом.

ПРИМЕЧАНИЕ: Провода в жгутах системы SRS можно опознать по жёлтому цвету наружной изоляции (иногда используется чёрный цвет изоляции с жёлтой полоской).

ПРЕДУПРЕЖДЕНИЕ: После установки всегда проверяйте правильность прокладки жгутов системы SRS. При установке избегайте защемления и повреждения жгутов системы SRS. Не допускайте свободного свисания разъёмов или монтажа компонентов системы SRS без их закрепления на кузове. После установки компонентов не должно быть точек трения о подвижные детали кузова.

торпедо после срабатывания подушки: варианты, особенности, отличия…

При срабатывании подушки происходит разрыв панели, под которой располагается эта подушка. Это неизбежно, здесь, как говорится, неуместно выражение «как жаль салона». В данной ситуации человеческая жизнь важнее не только отделки салона, но и всего авто в целом, каким бы дорогим или любимым он ни был.

Но после аварии, когда вы приходите в себя, возникает другая проблема, что делать с салоном и отделкой? Некоторые просто отправляют авто на свалку, другие продают битый автомобиль. Но есть и те, кто не желает расставаться со своим, пусть даже и битым автомобилем. В последнем случае есть опять же несколько вариантов, можно отдать авто специалистам, которые приведут салон в порядок, можно попробовать что-то чинить самому, но вопрос, как и какими материалами можно выполнить торпедо после срабатывания подушки?

Проблема в основном кроется в том, что торпедо чаще всего выполнено из мягких и при этом упругих композитных материалов на основе пластика, резины или другого аналогичного. Также бывают авто у которых торпедо уже с завода идет обтянутым кожей. Почему торпедо не сделали металлическим или из какого-то пластика? Дело в том, что основной задачей инженеров при создании отделки салона сделать ее как можно менее травмоопасной, чтобы в случае аварии пассажиры получили минимум повреждений.

Следует отметить, что процесс восстановления подушек предусматривает не только ряд отделочных работ, после того как Airbag «сдетонировал», необходимо произвести определенные корректировки в «мозгах», которые зафиксировали факт ДТП в специальном журнале бортового компьютера.

Как обмануть систему безопасности авто?

Предположим, что подушка руля на автомобиле сработала, и владелец авто не желает затрачиваться на восстановление системы пассивной безопасности.

Как срабатывает система  пассивной безопасности смотрите здесь https://autotopik.ru/obuchenie/503-kak-rabotaet-podushka-bezopasnosti.html.

Рассмотрим, что ему делать, чтобы обмануть свой автомобиль и лампа погасла.

Первое, что нужно сделать – это приобрести муляж на руль. После выстрела подушки рулевая крышка тоже отлетит. Чтобы восстановить презентабельный вид салона, следует купить муляж крышки, который будет прикрывать место расположения подушки.

С внешним видом разобрались, салон смотрится, как будто все в порядке. Теперь перейдем непосредственно к тому, как убрать свечение лампы на приборной доске.

Здесь можно поступить несколькими способами. Разберем их на примерах автомобилей.

Первый метод.

Первый способ рассмотрим на примере автомобиля BMW E-39, знаменитой 5-й серии. Чтобы погасить сигнальную лампу системы безопасности можно использовать реле времени.

Данное реле просто через определенный промежуток времени обесточит лампу. Все достаточно просто – после включения зажигания лампа загорится, но потухнет через 5-7 секунд.

То есть, будет полная эмуляция штатной работы системы пассивной безопасности, но при этом она работать не будет, и при подключении сканера на его дисплей выведутся ошибки, указывающие на сбой в системе.

Само реле стоит недорого и подключить его не составит труда даже при незначительных знаниях в автоэлектрике.

Всего лишь нужно подключить реле к замку зажигания БМВ, чтобы запитать его, а также к сигнальной лампе или светодиоду.

Второй метод.

Второй способ еще более дешевый, но при его использовании сканер ошибки распознавать не будет. Рассмотрим мы данный способ на примере Reno Megane 2.

Предположим, что на данном авто сработала подушка, после чего на приборной панели горит сигнальная лампа. Чтобы устранить данную проблему понадобиться всего лишь резистор с определенным сопротивлением.

Суть такова – исправный пиропатрон подушки имеет сопротивление, по которому блок управления определяет, исправен ли он. После срабатывания сопротивления от него нет, и блок выдает ошибку и включает лампу.

Чтобы обмануть систему достаточно всего лишь создать сопротивление, для этого и нужен резистор.

Стоит отметить, что на Reno Megane 2 разных годов выпуска сопротивление пиропатрона может отличаться. На некоторых авто оно составляет 2,4 Ома, на других – 2,7 Ом.

Чтобы точно определить данное значение, можно подключить сканер, и узнать сопротивление другой подушки безопасности – не сработавшей в результате удара. Или это можно сделать заблаговременно на своем авто.

Затем просто подбирается резистор и подключается в проводку, ведущую к сработанному пиропатрону.

После этого остается лишь сканером почистить память блока управления, чтобы он резистор воспринял как новый пиропатрон.

Как срабатывает подушка при ДТП?

Подушка безопасности срабатывает в момент столкновения с другим предметом или транспортным средством.

С учетом места удара срабатывают фронтальные или боковые airbag. Как только сила удара выше предельного уровня (задается программно), датчики удара направляют команду к блоку управления.

Последний собирает информацию, анализирует ее и решает — раскрывать подушки безопасности или нет. Описанные действия происходят за доли секунды.

С учетом анализа тяжести и типа аварии работает вся или только часть системы. Иногда достаточно срабатывания только натяжителей ремней безопасности или они работают в комплексе с подушками.

От управляющего блока подается команда на включение газогенератора конкретной подушки безопасности. При этом время срабатывания — 30-40 мс. За этот период газогенератор гарантирует раскрытие и наполнение подушки газом.

Как только airbag касается тела человека, она разрывается и спускается.

Срабатывают фронтальные airbag при выполнении ряда условий:

  • Возгорание автомобиля;
  • Повышение заданной силы удара при лобовом столкновении;
  • Падение транспортного средства;
  • Резкий наезд на стенку ямы, бордюр или край тротуара;
  • Удар в торцевую часть автомобиля (косое лобовое столкновение);
  • Жесткое падение на колеса после «прыжка».

Стоит знать, что срабатывание фронтальных подушек не происходит в следующих случаях — при опрокидывании машины, боковом ударе или контакте сзади.

В программе автомобилей заложено, что перед открытием airbag анализируется скорость замедления машины и движения в момент столкновения, наличие подключенных ремней безопасности и так далее.

Более подробно по этой теме смотрите тут https://autotopik.ru/obuchenie/503-kak-rabotaet-podushka-bezopasnosti.html.

Как отключить подушки безопасности

Подушки безопасности предназначены для спасения жизней, но эти хорошо спроектированные устройства могут вызвать серьезные травмы или смерть при определенных условиях.

Подушки безопасности нервируют многих механиков, так как они могут сработать во время технического обслуживания и ремонта автомобиля.

Это может стать серьезной проблемой для гонщиков, которые не хотят или не нуждаются в бомбе на коленях на гоночной трассе. Из всех способов навсегда отключить подушки безопасности только один гарантированно предотвращает срабатывание подушки безопасности при любых обстоятельствах и работает на каждом транспортном средстве.

Шаг 1

Найдите инерционные выключатели подушки безопасности вашего автомобиля. Там может быть один или несколько.

Почти все системы подушек безопасности используют инерционный выключатель в самом модуле управления подушками безопасности (ACM), но в некоторых из них используются периферийные выключатели на переднем и заднем бампере или на опоре сердечника радиатора. Общие места ACM включают в себя под сиденьем водителя, под приборной панелью, под капотом и в центральной консоли.

Шаг 2

Откройте все двери вашего автомобиля и закройте как можно большую часть салона пластиковым брезентом. Покройте крышу, приборную панель и дверные панели полиэтиленовой пленкой и используйте клейкую ленту, чтобы удержать ее на месте. Покройте все, что вы не хотите пылесосить пищевую соду или песок позже.

Шаг 3

Наденьте на себя все защитное снаряжение: беруши, одноразовые защитные очки, латексные перчатки и пластиковый костюм Tyvex. Слух и защита глаз являются наиболее важными; костюм и перчатки предназначены для облегчения уборки.

Шаг 4

Ударьте по инерционному датчику молотком, если он находится снаружи автомобиля, или быстро проткните его концом шеста, если он внутри.

Некоторым транспортным средствам, которые используют несколько датчиков, требуется одновременный ввод от двух или более из них для срабатывания подушек безопасности, поэтому вам может потребоваться координировать действия с помощником для их одновременного срабатывания.

Шаг 5

Подождите, пока подушки безопасности полностью сдуются, затем удалите как можно больше порошка с пластмассы и брезента и сработавших подушек безопасности. Используйте свой ковровый нож, чтобы отрезать сам материал подушки безопасности от блока развертывания. Очистите полости и замените крышки.

Снимите брезент и полиэтиленовую пленку, поместив ее в мусорный мешок. Снимите костюм Tyvex, беруши, перчатки и защитные очки (в таком порядке) и выбросьте их в мешок для мусора.

Замените предохранитель в ACM или переверните выключатель, установленный в ACM, где это необходимо.

Чаевые

Другие, менее постоянные способы отключения подушек безопасности включают доставку автомобиля к дилеру с установленным выключателем (при условии, что у вас есть отказ от Национального управления безопасности дорожного движения, где это применимо), отсоединение аккумулятора, а затем ACM и отсоединение ремня безопасности подушки безопасности от самих подушек безопасности. Последние два могут быть немного опасными, потому что вы можете случайно отключить подушки безопасности во время удаления. Кроме того, некоторые автомобили также используют инерционный выключатель ACM для отключения топливного насоса в случае аварии; Отключение ACM в таких автомобилях приведет к отключению питания топливного насоса.

Предупреждения

  • Эта процедура на самом деле немного безопаснее, чем кажется, если вы надеваете защитное снаряжение, дистанционно активируете внутренний выключатель и держите трубку подальше от пути срабатывания подушки безопасности. Пыль, которая выходит из подушек безопасности, не повредит вам, но вы не хотите, чтобы она покрывала вас или ваши глаза.
  • НАБДД заявляет, что вы не можете снять или отключить подушки безопасности на любом зарегистрированном дорожном транспортном средстве, более новом, чем 1996 год, без отказа. Эти отказы почти невозможно получить, если у вас нет особой инвалидности или поздней модели пикапа без выключателя на стороне пассажира.
  • Простое извлечение предохранителя подушки безопасности не может отключить подушки безопасности. Многие ACM используют внутреннюю батарею для обеспечения развертывания, даже если питание отключено.

Предметы, которые вам понадобятся

  • Метрические и стандартные розетки
  • Отвертка
  • Большой брезент
  • Пластиковая упаковка
  • Скотч
  • Слух и защита глаз
  • Полный костюм Tyvex
  • молоток
  • 6-футовая металлическая труба
  • Влажный сухой вакуум
  • Ковровый нож

Виды подушек безопасности

Давайте рассмотрим, какие бывают разновидности этих средств защиты в авто.

Фронтальные

Из названия можно понять, что это приспособление находится спереди и предназначено для того, чтобы защитить находящихся в автомобиле людей. Когда машина ударяется капотом о препятствие, срабатывает датчик и фронтальные подушки безопасности тут же выскакивают. Они уменьшают риск удара, предупреждают переломы и серьезные травмы внутренних органов.

Они расположены с водительской и пассажирской стороны и имеют разные размеры. Руль с подушкой безопасности находится значительно ближе, чем панель, из которой возникает подушка со стороны водителя. Она имеет кнопку, которой пользуются в том случае, если впереди сидит ребенок.

Кроме этого, нужно соблюдать правила, иначе она навредит. Человек, сидящий на пассажирском сидении, не должен держать в руках предметы, а также упираться коленями в место, где расположено устройство.

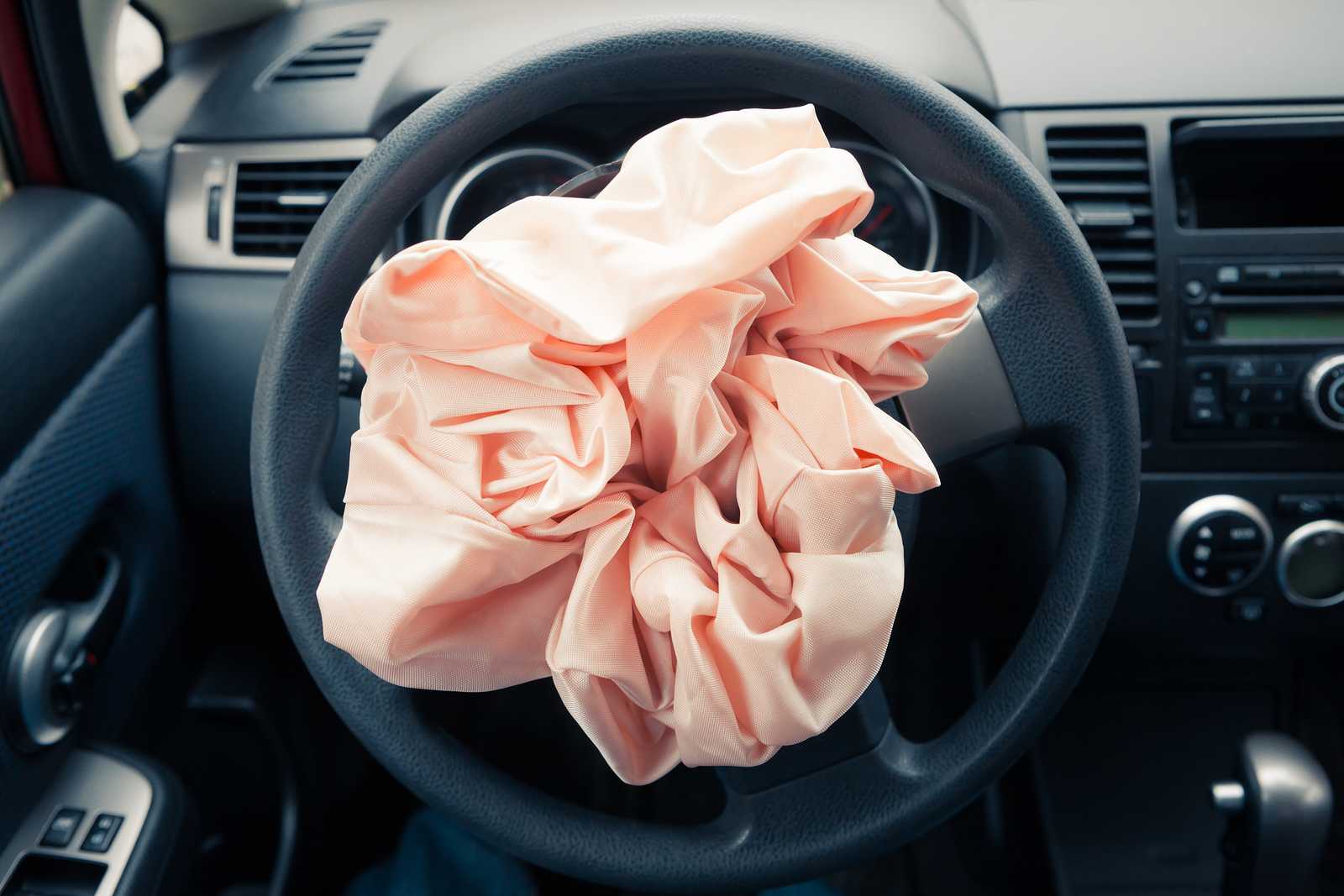

Рулевое колесо со спустившимся мешком

Передние боковые

Они не так популярны, как предыдущие и преимущественно устанавливаются на дорогие автомобили. Назначение данных подушек элементарно: они защищают плечи, бока и тазовые кости при боковом ударе машины. Они устанавливаются по обеим сторонам от передних кресел

Боковые подушки также имеют некоторые меры предосторожности: например, не следует держать в карманах острые, громоздкие предметы. При раскрытии они могут навредить человеку

Шторки

Этот вид предназначен для защиты головы водителя и пассажиров в случае бокового столкновения.

Шторки безопасности могут быть двух видов:

  • для передних кресел;
  • для передних и задних кресел.

Шторки устанавливаются в боковой части крыши автомобиля, над окнами и в боковых стойках. Они раскрываются так, чтобы закрыть собой боковые стекла и предупредить ранения осколками и травмы твердыми предметами.

Коленные

Этот вид предназначен для защиты ног и, в частности, коленных чашечек при столкновении капота машины с препятствием. Она находится в нижней части приборной панели под рулевым колесом. В случае раскрытия коленной подушки необходимо просчитать регулировку водительского сидения, ведь ноги должны находиться не менее чем в 10 см от нижней части приборной панели.

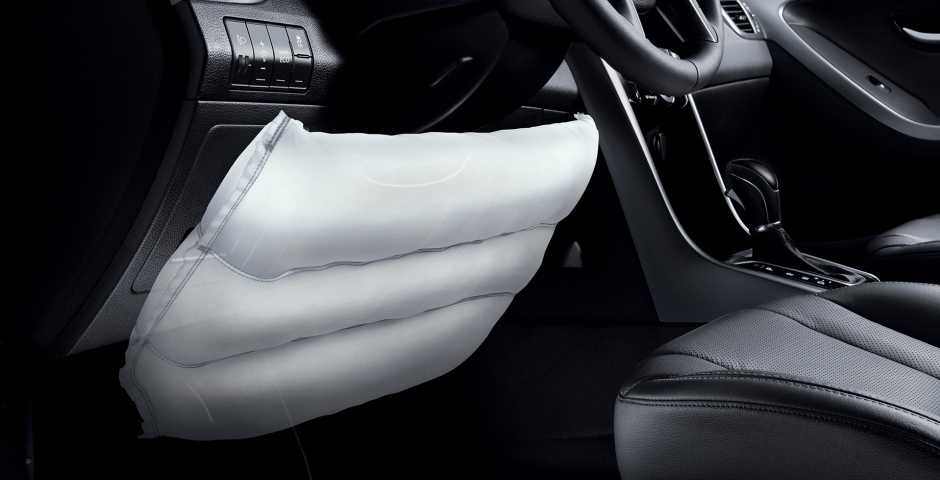

Коленные подушки в салоне

Задние боковые

Этот вид предназначен для задних пассажиров, и защищает плечи, тазовые кости и бока. Они преимущественно размещены в нижней части боковой обшивки салона. Такие приспособления для безопасности не особо популярны и выпускаются в малом количестве.

Снятие подушки безопасности Nissan Qashqai

Рассмотрим, как снимается водительская ПБ на автомобиле Nissan Qashqai первого поколения, выпускавшегося с 2006 по 2013 год. Также в первую очередь отсоединяем аккумулятор, рекомендуется скинуть плюсовую клемму. После отсоединения питания выжидаем 5 минут, начинаем разборку:

  • берем отвертку, с внутренней стороны руля ею нащупываем скобу сначала с одной стороны;
  • одной рукой нажимаем отверткой, другой рукой тянем на себя подушку безопасности;
  • сойдя с обеих сторон со скоб, подушка все равно остается держаться на направляющей;
  • установив руль в исходное положение, беремся снизу за направляющую подушки и аккуратно тянем на себя;
  • подушка безопасности должна отщелкнуться и сойти со своего места;
  • теперь осталось отсоединить два разъема с проводами, на этом снятие ПБ считается законченным.

Снятие подушки безопасности на автомобилях Тойота RAV4

Краска на декоративных элементах руля Toyota RAV4 нередко облезает, для ее обновления необходимо снятие подушки безопасности. Принцип демонтажа ПБ такой же, как и на автомобилях производства АвтоВАЗ, но есть небольшие отличия в процессе разборки.

По бокам трехспицевого рулевого колеса есть два болта под ключ-звездочку, их необходимо открутить, но это на машинах для европейского рынка. В американских или японских автомобилях внутри руля устанавливаются фиксаторы, на них нужно сильно надавить, чтобы сжать пружину и демонтировать подушку безопасности.

К ПБ провода подходят на двух штекерах, их необходимо снять оба. Здесь поддеваются фиксаторы тонкой отверткой верх, и штекеры свободно снимаются.

Способы проверки работоспособности

Иногда проверить приспособление, которой в случае опасности убережет от травм или гибели просто необходимо, например, если автомобиль побывал в ДТП или был в ремонте

Иногда при покупке машины необходимо изучить салон и обратить особое внимание на надписи Airbag. Таким образом выполняется визуальная проверка

Если на надписи и на панели заметны потертости или царапины, имеется большая вероятность, что подушка была заменена.

Чтобы выяснить, находится ли она в надлежащем виде, необходимо после осмотра салона на предмет повреждений, осмотреть само приспособление для безопасности. Можно снять крышку с руля, ведь подушка срабатывает мгновенно при любом более или менее серьезном столкновении.

Рулевое колесо со снятой крышкой

Покрытие надувного мешка должно быть без царапин и порезов. На газогенераторе, который наполняет приспособление газом, тоже не должно быть повреждений.

Кроме визуального осмотра можно воспользоваться также и электронной проверкой, встроенной в приборную панель. В случае неисправности, на приборной панели будет мигать лампочка, которая буквально кричит о том, что езда на автомобиле небезопасна.

Если вы видите неисправность или царапины, можно сделать неутешительный вывод, что продавец перед продажей изменил настройки в приборной панели, чтобы скрыть поломку от потенциального покупателя. Некоторые продавцы таким образом пытаются сбыть машины с уже сработавшими и поврежденными устройствами безопасности.

Можно ли ездить без подушек безопасности?

Автолюбители часто задают вопрос касательно эксплуатации машины при наличии неисправных (открывшихся) подушек airbag или сработавшем индикаторе неисправности.

Загорание значка свидетельствует, что один из датчиков вышел из строя. Это значит, что вероятность несрабатывания подушки при ДТП выше. Индикатор горит и в случае, когда устройство уже сработало и вместо него установлена «заглушка».

Ездить с такими ошибками разрешается (техническая часть автомобиля не страдает). Другое дело, что уровень безопасности падает. Остается риск, что airbag не выполнит поставленной задачи.

и возможные риски

Как уже говорилось, недостаточно просто поставить другую подушку. Она не будет функционировать. Для должной работы потребуются следующие мероприятия.

  1. Замена датчиков удара.
  2. Перепрошивка или установка нового электронного блока SRS.
  3. Проверка и возможная замена всей проводки блока.
  4. Замена подушек безопасности, которые сработали при ударе.

Если нет возможности подобрать оригинальные комплектующие, то отчаиваться не стоит. Практически каждый автосервис сможет подогнать под автомобиль элементы доступных производителей. Но лучше оригинала нет ничего.

Если возникли поломки электронного модуля, то при покупке заменителей нужно учитывать количество подушек безопасности в автомобиле и блоке. Они должны полностью совпадать.

Риски

Снятие и установка подушек безопасности травмоопасное занятие

Важно соблюдать все меры предосторожности. Что может случиться? Все дело в срабатывании пиропатрона

Что нужно сделать, чтобы обезопасить себя?

Отключить питание блока от аккумулятора, чтобы он случайно не подал сигнал активации.
Подождать 5-10 минут – за это время внутренний запас энергии исчерпается.
Отключить и снять блок.
Максимально осторожно произвести снятие и установку подушек.
Никогда не держите голову перед рулем, а соответственно, и подушкой.

По возможности следует минимизировать использование металлических инструментов, во избежание замыканий и срабатывания. Не менее осторожным нужно быть и при работе с пиропатроном. По сути, это небольшая взрывчатка. Смешивание элементов приводит к созданию тепловой реакции и взрыва.

Замена неисправных подушек безопасности

Первое, с чего нужно начать – стирание Crash Data из памяти. Производители предполагают замену на новый электронный блок, но цена его достаточно велика и не всем по карману.

Второй вариант – обратиться в сервисный центр. Многие из них проводят стирание памяти. Эта процедура возможна почти всегда, но встречаются случаи, когда необходима только полная замена.

Завершает подушек безопасности их замена. После этого можно проверять систему. При включении зажигания должна загореться лампочка SRS. Прогорев 5-10 секунд, она выключается. Если этого не произошло, то потребуется проверка электронного блока на его полную исправность. На этом, в основном, и заканчивается действие – восстановление подушек безопасности завершено.

Рекомендуем: Когда менять, согласно законодательству, летнюю резину на зимнюю в 2021?

От слов к делу

Как снять подушку безопасности? Если трудности не отпугивают, то давайте рассмотрим процедуру монтажа/демонтажа подушки с руля своими силами.

Порядок действий следующий.

  1. Отрегулировать руль для удобной работы. Опустить его максимально вниз и вытянуть.
  2. Повернуть рулевое колесо в левую/правую сторону. С обратной стороны руля можно будет заметить отверстие, в котором располагается защелка.
  3. Просунуть отвертку в это отверстие и приподнять крепление.
  4. Повторить процедуру для второй стороны.
  5. Отсоединившуюся подушку слегка вытянуть вперед. Отсоединить провода на рулевом колесе.

Все. Установку новых элементов проводят в обратном порядке.

Примечание

Для полного восстановления безопасности потребуются сделать еще кое-какие манипуляции.

  1. Заменить торпеду – деформация и осколки после удара могут повлиять на срабатывания.
  2. Заменить пружину рулевого переключателя.
  3. Заменить натяжители ремней.

В заключение хочется добавить несколько советов. Первый – замена надежнее перенастройки. Только полная замена всех активных компонентов гарантирует правильную работу системы. Второй – восстановление после удара не делается наполовину. От этого может снизиться вероятность срабатывания в экстренных ситуациях и безопасность. Третий – при покупке аналогов нужно полностью убедиться в полном соответствии с определенным автомобилем.

Отличия китайского шлейфа от оригинального

Шлейф подрулевой Ниссан Кашкай китайского производства отличается от оригинальной детали. Этот факт нужно иметь в виду при покупке дешевой запчасти. Во-первых, на изделии из Китая нет отвода, отвечающего за работу круиз-контроля. Если в кроссовере нет указанной опции, выбор в пользу китайской запчасти можно считать обоснованным. Во-вторых, на конце оригинального шлейфа предусмотрен пластиковый угол (под 90 градусов), а на заменителе есть лишь прямая пайка.

Рекомендуем: Как проверить эбу на работоспособность без машины

По этой причине для правильного размещения в посадочном гнезде кабель необходимо сгибать под прямым углом вручную. Производитель специально делает его длиннее оригинала и дает рекомендации по поводу правильного загиба. Такое действие сокращает срок службы детали, в ряде случаев контакты отпаиваются еще во время установки. Вопрос о том, производить ли замену испорченного шлейфа дешевым китайским изделием, каждый решает самостоятельно.

Цепь срабатывания подушки безопасности водителя закорочена на массу

Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.

Модуль датчиков и диагностики (SDM) проверяет проводку к модулю подушки безопасности водителя, пропуская ничтожно малый ток через внутреннюю цепь и проверяя сопротивление.

Диагностический код неисправности DTC 3 записывается, когда

  • Провод верхнего уровня проводки подушки безопасности водителя закорочен на массу.
  • Провод нижнего уровня проводки подушки безопасности водителя закорочен на массу.

DTC 3 Цепь срабатывания подушки безопасности водителя закорочена на массу

Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM

Несоблюдение этого требования может привести к травмам.

Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем

Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.

Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.

Перевод обозначений на схемах >>>Как читать электрические схемы >>>

Шаг Операция Значения Да Нет
1
  1. Удостоверьтесь, что ключ зажигания находится в положении OFF.
  2. Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.

Перейдите на Шаг 2

2 Осмотрите разъем и проводку подушки безопасности водителя.
Проводка надувной подушки безопасности повреждена?
Замените проводку надувной подушки безопасности.

Перейдите на Шаг 3

3
  1. Удостоверьтесь, что ключ зажигания находится в положении OFF.
  2. Снимите модуль подушки безопасности водителя.
  3. Отключите разъем проводки модуля датчиков и диагностики (SDM).
  4. Проверьте сопротивление между проводами верхнего и нижнего уровня модуля подушки безопасности водителя и массой.

Сопротивление равно ∞?

Перейдите на Шаг 4

Перейдите на Шаг 5

4
  1. Замените модуль датчиков и диагностики.
  2. Удостоверьтесь, что ключ зажигания находится в положении ON.
  3. Сотрите диагностический код неисправности с помощью диагностического прибора.
  4. Выполните проверку диагностической системы системы надувных подушек безопасности (SIR).

Диагностический код неисправности удален?

Система в норме. Замените модуль подушки безопасности водителя.
5
  1. Отключите разъем от проводки часовой пружины.
  2. Проверьте сопротивление между проводами верхнего и нижнего уровня часовой пружины и массой.

Сопротивление равно ∞?

Замените часовую пружину. Замените проводку надувной подушки безопасности.

Принцип действия подушки безопасности

Главная задача, которую призваны решать подушки безопасности, — затормозить движение водителя и пассажиров, не допустив удара о переднюю панель, руль или другие части машины. Ее конструкция состоит из собственно подушки, которая наполняется газом, системы наполнения и датчика.

При столкновении (хотя периодически подушка может раскрываться при попадании колеса в глубокую яму или наезде на препятствие) датчик подает сигнал, после чего в системе наполнения смешиваются нитрат калия и азид натрия, как результат — выделяется газ, который и наполняет подушку.

Газу свойственно быстро рассеиваться, чтобы дать пассажиру возможность двигаться. В современных автомобилях присутствуют блоки диагностики, которые позволяют подушке срабатывать даже при неработающем аккумуляторе, а также оповещают водителя о неисправностях в системе.

Несмотря на свою цель — гарантировать безопасность водителя и пассажиров, подушки безопасности могут стать источником травм. Разумеется, опасна не подушка сама по себе, а то, что при её использовании не соблюдается ряд правил.

Начнем с того, что подушка развертывается на большой скорости — до 300 км/час. Если вы не пристегнуты ремнем безопасности, то просто столкнетесь с выстрелившей подушкой, что с учетом её скорости чревато как минимум черепно-мозговой травмой.

Правда, некоторые производители предусмотрели возможность деактивации подушки безопасности, если ремень не пристегнут, но и в первом, и во втором случаях риск получить серьезную травму остается по-прежнему высок. Если же подушка безопасности сработает в то время, когда ваши руки были скрещены, в большинстве случаев переломов избежать не удастся.

Есть определенный риск и для тех, кто использует очки: из-за сильного удара стёкла могут разбиться или выпасть, повредив глаза.

В случае, если вы пристегнуты, ремень замедляет ваше движение и существенно сокращает его амплитуду, а непосредственно подушка смягчает удар и минимизирует риск получения травм.

Само собой, что при езде со скоростью 140 км/час в случае столкновения даже сочетание ремня и подушки безопасности может не спасти, ведь испытания авто проводятся на скорости в 60 км/час.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
