Renault Symbol. Электросхема системы управления двигателем K4J

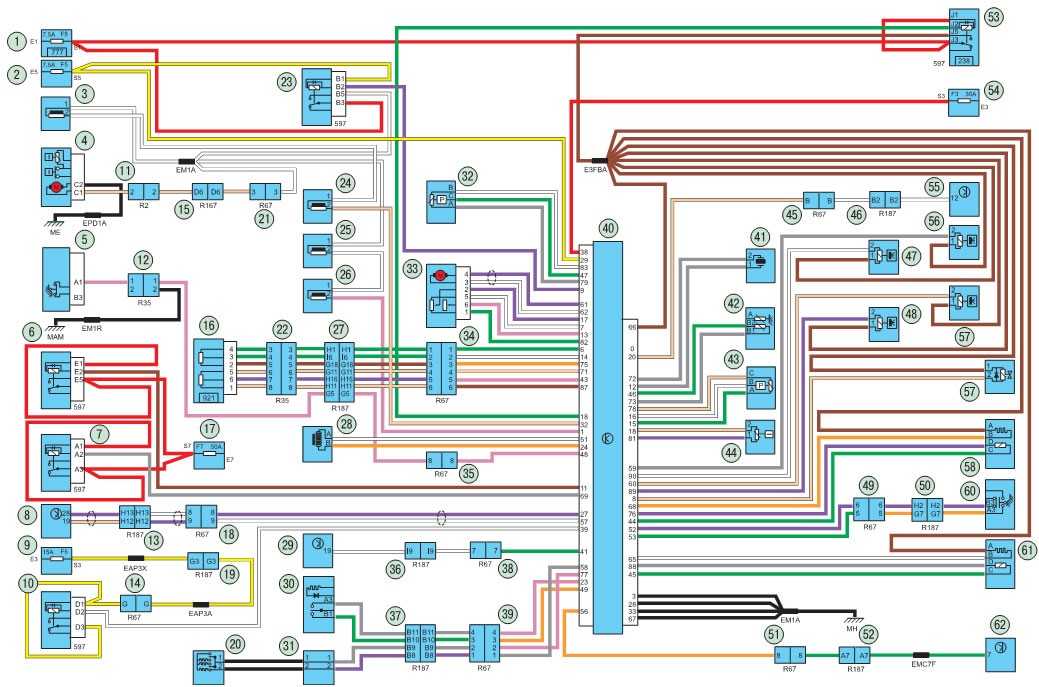

Схема 1. Система управления двигателем K4J с механической коробкой передач: 1,2,17,54 — монтажный блок моторного отсека; 3,24,25,26 — катушка зажигания; 4 — датчик уровня топлива; 5 — концевой выключатель педали сцепления; 6 — реле малой скорости вращения электровентилятора системы охлаждения двигателя; 7 — реле высокой скорости вращения электровентилятора системы охлаждения двигателя; 8 — блок управления электрооборудованием салона; 9 — монтажный блок в салоне; 10 — реле управления компрессором кондиционера; И, 12, 13,14, 15,18,19,21,22,27,34,35,36,37, 38, 39,45,46,49,50, 51,52 — колодка жгута проводов; 16 — датчик положения педали акселератора; 20 — выключатель круиз-контроля; 23 — реле топливного насоса; 28 — датчик положения коленчатого вала; 29 — электронный блок; 30 — регулятор круиз-контроля; 31 — клавиша управления круиз-контролем и подушкой безопасности; 32 — датчик давления хладагента; 33 — дроссельный узел; 40 — блок управления двигателем; 41 — датчик детонации; 42 — датчик температуры охлаждающей жидкости; 43 — датчик атмосферного давления; 44 — датчик температуры воздуха; 47,48,56, 57 — форсунка; 53 — реле блокировки впрыска; 55 — блок управления системой отопления (кондиционирования) и вентиляции; 58 — адсорбер; 59 — диагностический датчик концентрации кислорода; 60 — выключатель стоп-сигнала; 61 — управляющий датчик концентрации кислорода; 62 — диагностический разъем
схема двигателя с акп
Схема 2. Система управления двигателем K4J с автоматической коробкой передач: 1 — реле топливного насоса; 2 — реле блокировки впрыска; 3 — датчик уровня топлива; 4,5,6,7 — катушка зажигания; 8 — датчик положения коленчатого вала; 9 — реле малой скорости вращения электровентилятора системы охлаждения двигателя; 10 — реле высокой скорости вращения электровентилятора системы охлаждения двигателя; 11 — блок управления автоматической коробкой передач; 12 — реле управления компрессором кондиционера; 13 — выключатель круиз-контроля; 14,15,16 — монтажный блок под капотом; 17 — датчик давления хладагента; 18 — дроссельный узел; 19 — датчик положения педали акселера- тора; 20 — блок управлениия электрооборудованием салона; 21 — электронный блок; 22 — регулятор круиз-контроля; 23 — клавиша управления круиз-контролем и подушкой безопасности; 24,25,26,27,28,29,30,31,32,33,34,35,41,42,43, 44,45,46 — колодка жгута проводов; 36 — блок управления двигателем; 37 — датчик детонации; 38 — датчик температуры охлаждающей жидкости; 39 — датчик атмосферного давления; 40 — датчик температуры воздуха; 47 — блок управления системой отопления (кондиционирования) и вентиляции; 48,49,50, 51 — форсунка; 52 — адсорбер; 53 — диагностический датчик концентрации кислорода; 54 — выключатель стоп-сигнала; 55 — управляющий датчик концентрации кислорода; 56 — диагностический разъем
