Признаки неисправности форсунок бензинового двигателя

Существует две общих неисправности инжектора – нарушение количественного состава смеси и искажение формы факела распыления. Последнее также снижает качество смесеобразования.

Поскольку особую важность представляет качественное соблюдение состава смеси при пуске холодного двигателя, то и наиболее явно проблемы с форсунками проявляется именно в этом режиме

Инжектор может «переливать», когда клапан не в состоянии удержать давление бензина и переобогащённая смесь откажется воспламеняться, а свечи будут забросаны бензином в жидкой фазе. Такой двигатель без продувки дополнительным воздухом уже не завести.

Конструкторы даже предусматривают специальный режим обдува свечей, для чего надо полностью утопить педаль акселератора и прокрутить двигатель стартёром, топливо при этом полностью перекрывается. Но даже это не поможет, когда закрытая форсунка не держит давление.

Недостатки распыления могут привести к обеднению рабочей смеси. Мощность мотора упадёт, снизится динамика разгона, возможны пропуски зажигания в отдельных цилиндрах, что вызовет зажигание лампы на панели приборов.

Любые отклонения в составе смеси, в том числе и по причине её недостаточной гомогенизации, приведут к значительному увеличению расхода топлива. Необязательно это будет означать слишком богатую смесь, бедная повлияет точно так же, поскольку снизится общая эффективность двигателя.

Может возникнуть детонация, выйдет из теплового режима и разрушится каталитический нейтрализатор, появятся хлопки во впускной коллектор или глушитель. Двигатель потребует немедленной диагностики.

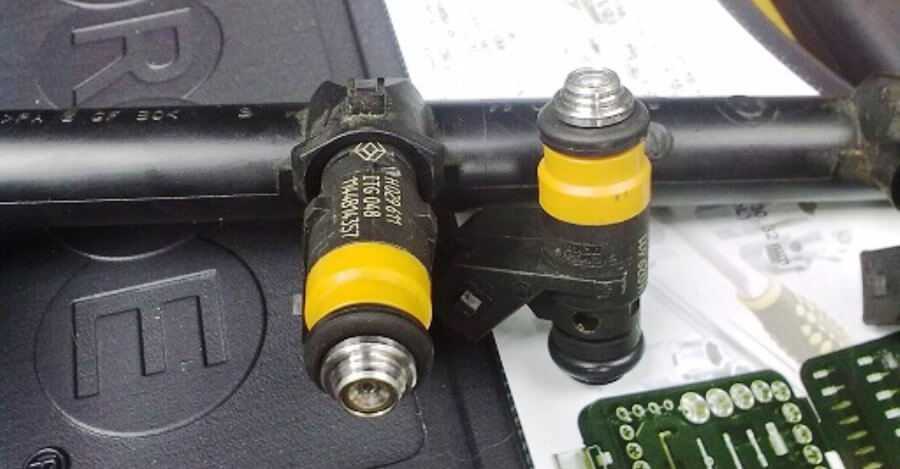

Проверка, снятие и установка топливных форсунок Renault Logan

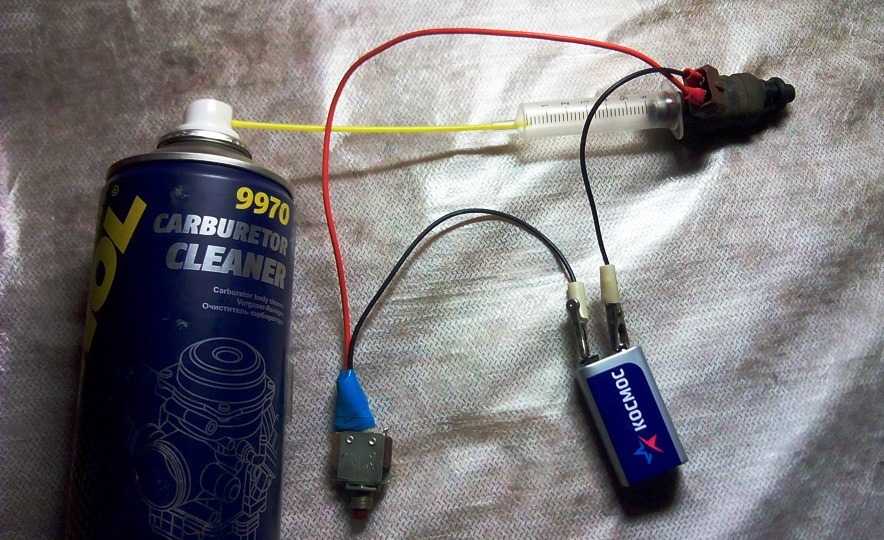

Mix — Промывка форсунок на Рено , , 1,4 1,6 8V (K7J, K7M)

В заключительной части чистки форсунок Prestige Renault Logan необходимо проверить работу клапана периодически подключая ток, как показано на видео, чтобы при отключении тока от аккумулятора клапана не пропускали жидкость под давлением. Мы же советуем приобрести элемент от Логана 2 поколения с артикулом — R.

Сегодня я хочу поговорить про чистку топливных форсунок. Вытяните все четыре форсунки из топливной рампы.

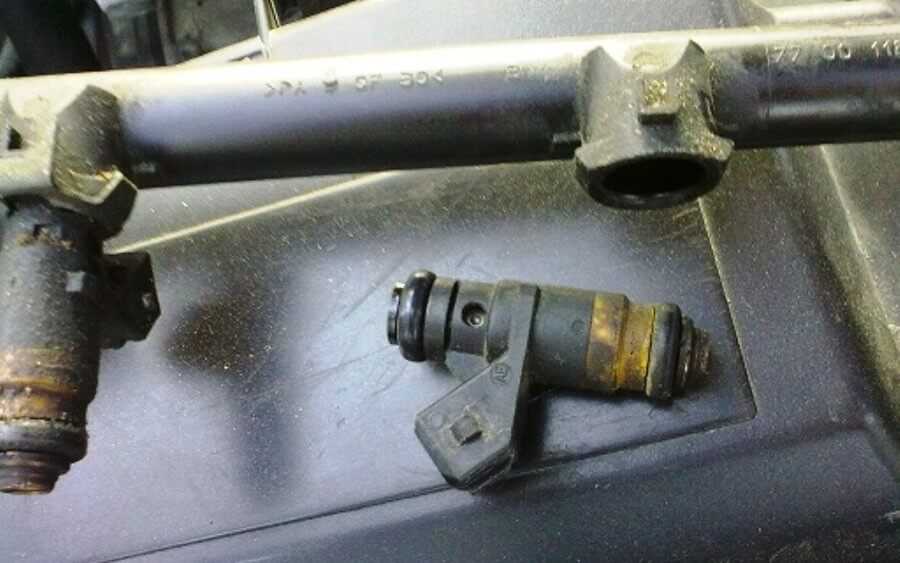

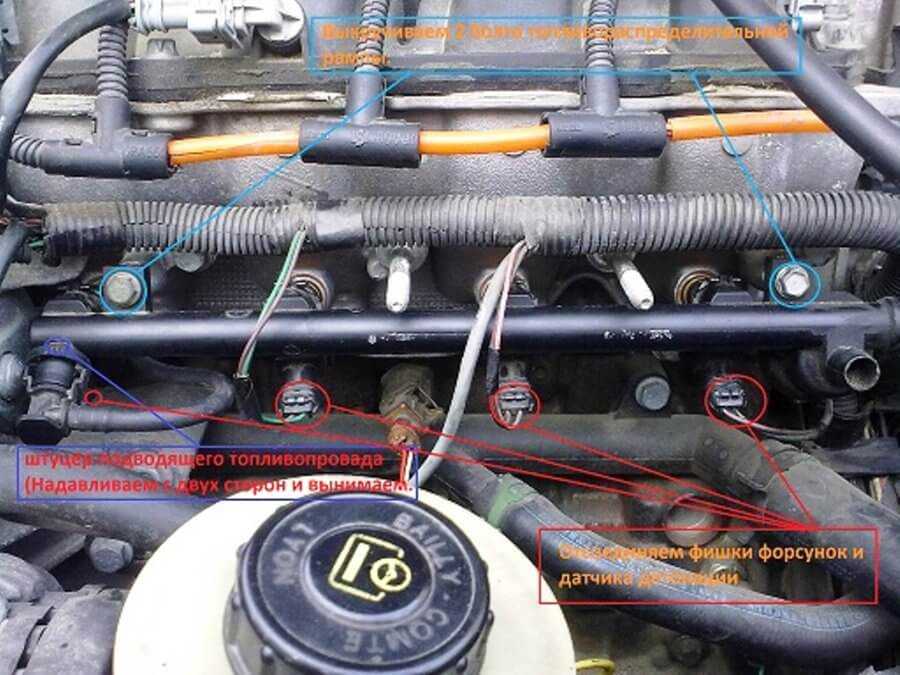

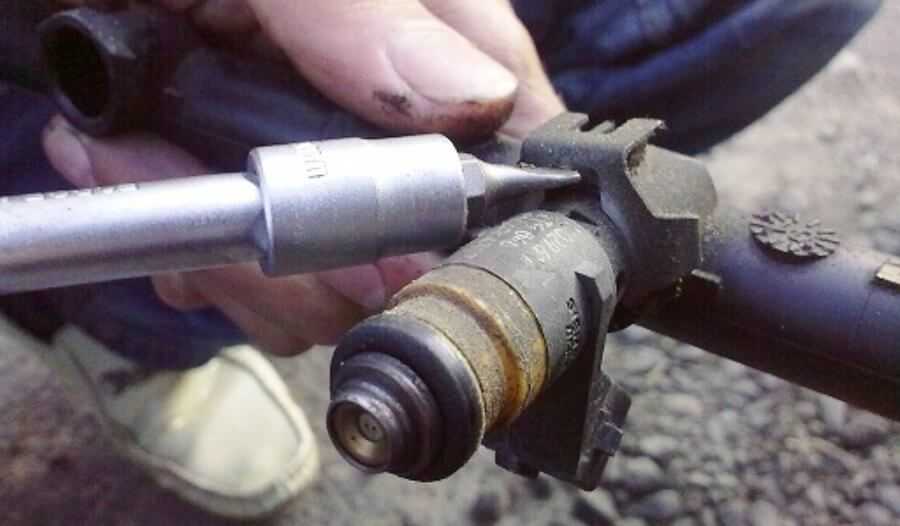

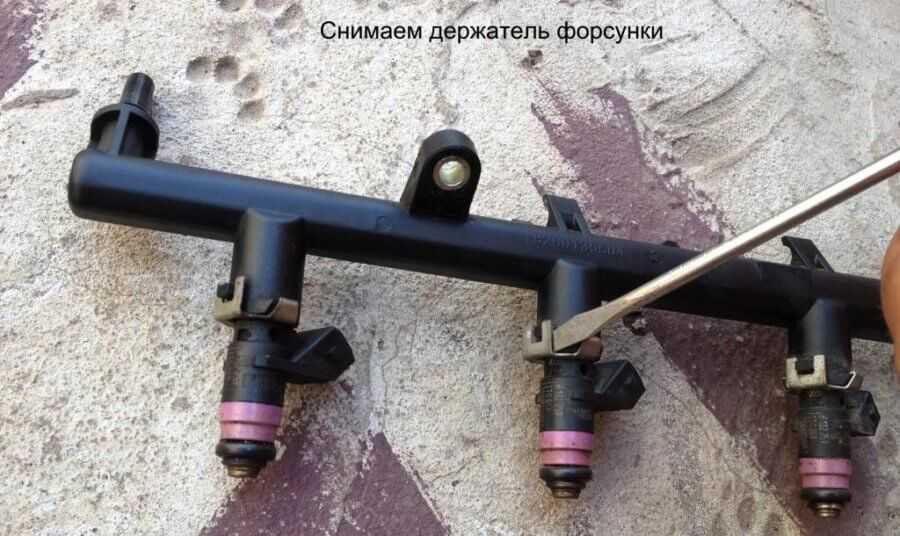

Снятие топливной рампы и форсунок Рено Логан

В таком случае при запуске двигатель сначала, работает нормально, а затем набирает взрывной оборот, хорошо, если успеешь вовремя отключить двигатель ключом зажигания. Пришлось заново снимать форсунки Рено Логан и нести слесарям автосервиса, где чистят их специальной установкой.

После этого мероприятия хорошо смазал кольца резиновые см. Установив их, как снимал в обратном порядке, повторно завёл мотор, и все хорошо заработало.

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. ные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

  1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
  2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
  3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

  • при подаче топлива под определённым давлением форсунка должна открываться;
  • до открытия форсунок топливо из распылителя вытекать не должно;
  • распыление должно быть равномерным;
  • при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

  • тиски;
  • ёмкость с чистым топливом;
  • накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

  1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
  2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
  3. С корпуса форсунки сливается оставшееся топливо.
  4. Извлекается из упаковки и промывается новый распылитель.
  5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
  6. Форсунка собирается, затягивается гайка.
  7. На стенде проверяется работоспособность форсунки.
  8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Как диагностируют и ремонтируют форсунки

В том случае, если в нестабильной работе ДВС владелец подозревает выход из строя топливной аппаратуры, в частности, неисправности форсунок, придётся отправиться на компьютерную диагностику. Когда она покажет ошибки в работе форсунок, их все, комплектом, снимут с мотора и отправят на диагностику на специальном стенде. Стендовая диагностика покажет, не стравливают ли форсунки топливо обратно в сливную магистраль, а если это происходит — под каким давлением.

Следующим этапом будет тестирование работы форсунок на оборудование, которое имитирует работу на двигателе, при участии ТНВД и топливных патрубков. Электронные датчики поочерёдно замерят все параметры работы каждой форсунки, и это даст направление для диагностики причин проблемы. После проверок форсунки отправляют в ультразвуковую ванну и чистят от нагара и других отложений.

После диагностики наступает этап осмотра каждой форсунки на стенде. аккуратно разбирает все мельчайшие элементы форсунки (можно сделать только на электромагнитных форсунках) и рассматривает их под микроскопом. Преимущества такого скрупулёзного подхода в том, что большинство производителей выпускают все необходимые «запчасти» для ремонта и восстановления форсунки. Установив проблему, например, с неработающим распылителем форсунки, можно заменить его на новый, тем самым вернуть элементу работоспособность бюджетным методом.

Правда, для форсунок тех производителей, комплектующие которых не найти в продаже, остаётся только две стратегии — заменять дорогостоящий элемент на новый в сборе либо искать бюджетный аналог нужной детали, но другого производителя.

После того, как все нуждающиеся в замене элементы форсунок будут заменены, мастер собирает элемент воедино. Самый ответственный этап — регулировка собираемой форсунки, и это трудная задача: каждая собранная часть измеряется индикатором, если размер не соответствует нужному диапазону — деталь снова разбирается и регулируется шайбой или стопорным кольцом. И так с каждым элементом вплоть до полной сборки форсунки.

Немаловажно также затянуть верхнюю и нижнюю часть форсунки с предельно регламентируемым моментом затяжки с помощью динамометрического ключа. После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы

После сбора отремонтированная форсунка снова отправляется на диагностический стенд, где проверяется во всех режимах работы.

Регулировка насос-форсунки

Регулировка форсунки – это самый ответственный момент. Для начала ее нужно собрать и установить на стенд. Затем регулировочным винтом необходимо добиться положения пружины, при котором внутри форсунки создастся избыточное давление топлива. Первый тест – осмотр качества распыления. Для этого можно взять лист бумаги и подставить под форсунку в момент открытия. На бумаге должен отпечататься нормальный круг.

Если параметры давления и качество распыления в норме, то можно законтрить регулировочный винт и ставить форсунку на место.

Иногда случается ухудшение работы двигателя после выполненной самостоятельной регулировки насос-форсунок. Причиной может оказаться не столько качество регулировки, сколько отношение к замене всех прокладок. Если на холодном двигателе это будет незаметно, то на прогретом дефект сразу проявится. Другой темой такого подвоха может быть дефект регулировочного винта или болта фиксации.

Менее подготовленным автолюбителям можно посоветовать выполнить все операции со старой форсункой, а уж затем приступать к регулировке насос-форсунок с автомобиля.

Источник

Что такое распылитель форсунки

Форсунка — это необходимый элемент топливной системы Common Rail, она служит для:

  • создания впрыска топлива (обеспечение необходимой дозы и угла подачи горючего);
  • герметизации системы впрыска от камеры внутреннего сгорания;
  • экономичности расходования топлива.

Распылителем форсунки называется та часть, которая непосредственно участвует в процессе впрыска. При этом деталь, находящаяся на переднем конце форсунки, постоянно соприкасается с камерой сгорания, а потому подвергается термической и механической обработке. Благодаря топливу, которое протекает сквозь форсунку, распылитель охлаждается. Однако в процессе длительной эксплуатации такого охлаждения бывает недостаточно, поэтому корпус наконечника форсунки всегда изготавливают из термостойких материалов.

Какие типы распылителей форсунок бывают

Все детели, независимо от престижа производителя и стоимости, в обязательном порядке должны соответствовать минимальному перечню требований работы:

  1. Подавать строго определённый объём горючего.
  2. Обеспечить рассчитанное время впрыска.
  3. Гарантировать указанную производителем цикличность впрысков.
  4. Формировать капли топлива необходимого размера.
  5. Поддерживать определённую форму факела.

Штифтовый распылитель позволяет создать один факел

Так, на дизельных двигателях, оснащённых топливной системой Коммон Рейл, используются форсунки с двумя видами распылителей. Штифтовые считаются стандартным оснащением, так как они формируют только один топливный факел. Многоструйные призваны создавать два и более факелов, засчёт чего существенно повышается мощность двигателя.

Более сложная модель форсунки оснащается распылителем нового поколения, который образует сразу несколько факелов

Устройство распылителя

Конструкционно распылители всех типов форсунок похожи. Так, эта часть форсунки всегда состоит из корпуса и иголки. Корпус выполнен в цилиндрической форме, по оси которого вставляется игла (в форсунках Коммон Рейл иголка вставлена внутрь канала). Деталь системы имеет сверхточную обработку: зазор между иголкой и каналом не превышает 1–2 мкм.

Важнейшим узлом всей конструкции считается место контакта конуса игловки и конуса корпуса. У нового и работоспособного конус иглы всегда тесно соприкасется с корпусом, а по мере выработки между ними начинает образовываться зазор.

Эти две детали выполняют основную функцию форсунки — дозированную подачу топлива

Принцип работы

Работа форсунки (а вместе с ней и распылителя) на дизельных моторах разделяется на четыре цикла:

  1. Форсунка полностью закрыта, то есть клапан находится в состоянии покоя. При этом ТНВД давит на её стенку, однако камера распылителя противодействует этому давлению, поэтому клапан закрыт.
  2. Начало впрыска горючего — клапан форсунки начинает открываться, так как внешнее давление становится сильнее внутреннего противодействия распылителя.
  3. Форсунка полностью открыта — в зависимости от расхода топлива иголка распылителя будет подниматься с разной скоростью. При максимальном крутящем обороте игла поднимается быстро, на малых оборотах — медленнее. После её полного поднятия и осуществляется впрыск дозы топлива в камеру внутреннего сгорания.
  4. Закрытие клапана — опускание иголки распылителя. Электронный блок управления даёт команду форсунке на завершение цикла. Как только игла опускается в свой канал, впрыск топлива полностью прекращается.

Пошаговый процесс замены топливного насоса

Процедуру замены можно доверить специалистам СТО или провести самостоятельно. Замена своими руками не потребует специальных навыков и позволит сэкономить немалую сумму на оплате услуг специалиста.

Для проведения замены необходимо подготовить минимальный набор инструментов, которые потребуются в процессе работы. К таковым относятся:

  • отвертки (плоская и крестовая);
  • съемник топливного насоса Рено Логан;
  • ключи Torx;
  • новый топливный насос;
  • чистая ветошь;
  • емкость для жидкости.

Перед операцией автомобиль должен находиться в состоянии покоя не меньше трех часов.

Этап 1

Перед тем, как снять топливный насос на Рено Логан, следует демонтировать заднее сидение автомобиля, чтобы освободить доступ к узлу. Для этого нужно крепко зажать рукой нижнюю кромку подушки и сильно потянуть вверх. Крепления, удерживающие сиденье на месте, размыкаются, и она без проблем снимается.

Этап 2

После снятия сиденья можно увидеть защитную крышку бензобака. На ней предусмотрена стрелка, указывающая на местонахождение защелки. Используя отвертку с плоским жалом, следует надавить на крышку в направлении стрелки. Это поможет открыть защелку. Затем следует сдвинуть крышку в сторону и снять.

Этап 3

Чтобы избежать попадания мелкого сора и пыли в систему, необходимо очистить внешнюю часть бака и крышку топливного насоса, которая находится под защитной крышкой. Сделать это можно при помощи компрессора или обычного насоса для подкачки колес.

Этап 4

Нужно убрать все провода, идущие на бензонасос. Для этого освобождают доступ к разъему, внизу которого находится флажок. Его нужно аккуратно поддеть при помощи отвертки или шила и отвести в сторону. После этого разъем легко снимается.

Этап 5

Отсоединив провода, следует снять шланг топливного насоса. Он закреплен быстросъемами. Достаточно надавить двумя пальцами на боковые выступы, и крепление откроется. Шланг отводят в сторону, чтобы избавиться от помех при дальнейших действиях.

Этап 6

Этот этап самый сложный. Необходимо открутить пластиковую гайку, которая закреплена довольно сильно. Чтобы открутить ее, потребуется приложить значительные усилия. Делать это удобней при помощи съемника топливного насоса. Если таковой отсутствует, можно использовать газовый ключ. Его ножки упирают в бортики гайки, которую проворачивают против часовой стрелки.

Справка! Нередко встречаются рекомендации использовать молоток и зубило для откручивания гайки. Этого делать категорически нельзя. При таком подходе может деформироваться бак, установка деталей обратно станет невозможной.

Этап 7

После открытия крышки насоса можно увидеть прокладку из резины. Ее необходимо протереть ветошью насухо. Прокладка пропитана бензином и оставленная влажной постепенно разбухает.

Этап 8

Корпус бензонасоса достают из бака. При этом поплавок затрудняет процесс и препятствует выходу насоса. Нужно немного наклонить корпус и, перемещая насос, найти положение, в котором поплавок будет свободно проходить в горловину.

Этап 9

Из бензонасоса нужно удалить остатки жидкости. Для этого в задней части насоса непосредственно под резинкой предусмотрен клапан. Его достаточно прижать пальцем, чтобы топливо вытекло. Можно слить бензин сразу в бак, но удобней это делать в подготовленную заранее емкость.

Симптомы для замены

Причин, по которым могут плохо работать форсунки, на самом деле, достаточно много. И ниже описаны самые распространенные симптомы:

  1. Трудный запуск мотора в любую погоду;
  2. Двигатель работает неустойчиво;
  3. Глохнет двигатель на холостых оборотах;
  4. Высокая скорость вращения коленвала при холостых оборотах;
  5. Потеря мощности, плохая реакция на педаль акселератора;
  6. При нажатии на газ могут появиться толчки или провалы;
  7. Большой расход бензина;

В случае загрязнения или поломки форсунки, следует ее заменить или почистить. Ремонтировать ее нет смысла. Также следует отметить, что на сегодняшний день форсунки не могут отслужить даже 100 тыс. км.

Проверка старых форсунок

Перед заменой форсунок рекомендуется произвести их проверку. Это позволит определить, исправна она или нет.

Проверка проводится на снятой топливной рампе, на специальном стенде.

Подобную проверку смогут сделать почти в любом сервисе.

Также можно проверять не все форсунки сразу, а каждую отдельно. Для этого потребуется дать ток на деталь и установить к ней емкость с горючим. Во время подачи тока клапан сработает, и бензин должен будет брызнуть через распылитель. Но такая проверка неточная и потребуется все равно проверять на стенде.

Эксплуатация Reno Logan: особенности и рекомендации

От своевременности технического обслуживания зависит надежность и срок службы автомобиля. При наличии информации эксплуатация и ремонт не вызывают сложностей даже у новичка. Главное — учесть следующие моменты:

  • Двигатель. Эксплуатация силового узла заключается в периодической замене масла, осмотре основного и дополнительных ремней ГРМ. Главное неудобство — в сложности установки масляного фильтра, скрутить руками который удается не всегда. В крайних случаях разрешается проткнуть кожух фильтра и прокрутить его против часовой стрелки. Если делать работу самостоятельно, можно неплохо сэкономить, ведь на СТО такая работа обходится в 500-700 рублей. Технический ремонт, связанный с заменой ремня ГРМ, требует определенных навыков. Ресурс устройства — 60 тысяч километров. Здесь же рекомендуется замена ремня кондиционера.
  • Трансмиссия и ходовая система. Рено Логан — автомобиль с непробиваемой ходовой частью, но имеются и недостатки. Один из них — необходимость частой замены шаровых опор и стоек стабилизатора. Задняя подвеска независимая, отличается надежностью и неприхотливостью. Единственное, что придется менять через 50-60 тысяч — амортизаторы. Решить вопрос помогает руководство по эксплуатации и опыт других владельцев. Слабое место трансмиссии — сальник коробки передач, требующий периодического обслуживания. Технический ремонт или замена сцепления производится раз в 100 тысяч километров. Механическая «коробка» автомобиля редко выходит из строя. Главное — следить за уровнем масла и менять его раз пять лет (инструкция по эксплуатации в помощь).
  • Кузов и интерьер. Кнопки управления в салоне расположены удобно, приборная панель хорошо читается, кресло подстраивается без проблем. Шумоизоляция не на лучшем уровне, поэтом по возможности этот недостаток стоит исправить. Салон отличается вместительностью и даже с большим ростом голова не упирается в потолок. Приборная панель Рено сделана качественно и почти не скрипит. Важная задача для владельца — защитить кузов от коррозии. Оцинковка отличается качеством, в зависимости от года выпуска. В бюджетном варианте обрабатываются только пороги и арки транспортного средства. Со временем стал оцинковываться капот, багажник и крыша автомобиля. Несмотря на слабость обработки, кузов стоек к коррозии. Головной свет Логан качественный, но лампочки периодически выходят из строя. Замена ламп при четком следовании инструкции не составляет труда.

Несмотря на ряд «слабых мест», Reno Logan — надежный автомобиль, отличающийся легкостью в эксплуатации и доступностью комплектующих. В этом разделе вы найдете полную информацию по ремонту автомобиля, получите опыт выполнения простых и сложных работ, а также узнаете полезные секреты от знатоков своего дела.

Снятие и замена бензонасоса на Рено Логан

Поскольку бензонасос стоит в самом топливном баке, а расположен он под задним сиденьем, то придется демонтировать задний диван. Если оклеена шумоизоляция, вместе с отверстием для доступа до насоса топлива, то ее придется вырезать. Конечно, не всю, а только часть, которая мешает для нормального доступа.

Теперь рассмотрим сам процесс демонтажа:

  1. Отсоединяем с разъемов провода подачи электропитания на бензонасос.

С фиксатором придётся повозиться, как вариант съёмник масляного фильтра

Совмещаем стрелочки топливного насоса и на кузове

Итак, демонтаж бензонасоса на Рено Логан проводится довольно просто и легко при минимальном наборе инструментов.

бензонасоса

Чтобы не прогадать с покупкой новой детали, стоит быть уверенным, что не работает именно бензонасос. Для этого придётся провести ряд диагностических операций. Итак, приступим:

  1. Первой диагностической операцией будет простое включение замка зажигания. Если повернуть ключ в положение №2, то бензонасос создаст определенный звук, который будет слышно. Если он не появился, то точно причина в нем.
  2. Следующим этапом становится исследование предохранителей и реле. Исследовать предохранитель (F02 (5 A)), который отвечает за работу бензонасоса, и определить его работоспособность. В случае необходимости сменить.

Расположение предохранителей в основном блоке

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого топливного фильтра, поломки бензонасоса, вышедшей из строя свечи зажигания или неисправной катушки до потери компрессии, проблем с ГРМ и т.д. Наряду с этим одним из главных признаков неисправности форсунок является затрудненный пуск двигателя, особенно «на холодную», а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

  • наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
  • явные провалы и потеря динамики при попытках резкого ускорения;
  • машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

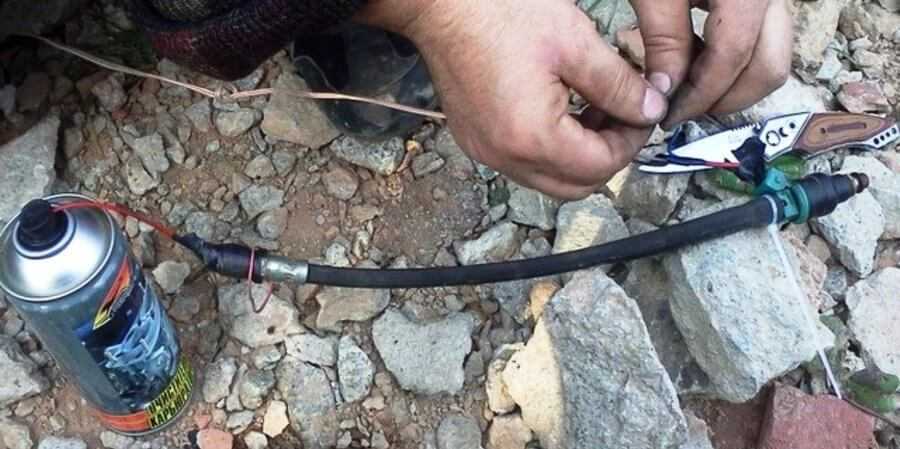

Промывка форсунок Рено Логан

Промывка форсунок Рено Логан подразумевает удаление накопленной грязи из всей топливной системы. Она может осуществляться при помощи специальных топливных присадок, специальной установкой, которая не требует извлечение их из двигателя или при помощи ультразвукового стенда, требующий снятие форсунки с агрегата.

Первый способ промывки форсунки подразумевает периодическое добавление (в основном каждые 3 тысячи км) в горючее специальных присадочных препаратов. Такой способ поможет очистить и топливную систему в целом. Данный метод скорее профилактический, который проводится ради избегания в будущем проблем с форсунками.

Но не все так просто, иногда такой метод очистки форсунок дает совсем противоположный результат. Присадка может не очистить форсунки, а засорить не только форсунки, но и многие другие части топливной системы.

Второй метод промывки форсунок подразумевает под собой использование промывочного топлива, которое носит названия сольвент. При этом заводской топливный насос двигателя и функция слива топлива в бак отключается. К топливопроводу подключается специальная установка для промывки форсунок, что и подведет сольвент в систему под достаточно высоким давлением.

Этот метод очистки можно разделить на несколько подэтапов. На первом этапе мотор Логана работает на протяжении 20 минут холостым ходом. Потом делается остановка, также на 20 минут для того, чтобы особо стойкие отложения загрязнений хорошо размягчились.

Дальше двигатель Рено опять включают на 20 минут и периодически разгоняют до максимума оборотов. Последний этап подразумевает 30 минут работы мотора на бензине для заключительного восстановления деталей системы. Инструкция требует делать промывку таким способом через каждые 15-20 тысяч км.

Для избегания таких проблем, когда необходима промывка форсунок Рено Логан рекомендуется пользоваться только теми заправками, качество топлива которых не вызывает сомнений у вас или у ваших знакомых. Таким способом вы продлите срок службы не только всей топливной системы, но и всего двигателя Логан в целом.

Месторасположение форсунок в Логане

Что собой представляет центральный впрыск? Это, когда горючее впрыскивается в канал одной иногда двумя форсунками. При подобном впрыске форсунка располагается перед заслонкой дросселя, там, где располагается карбюратор. Подобная разновидность впрыска обладает небольшим сопротивлением обмотки магнита, около 4-5 Ом.

Что такое распределенный впрыск? Такая разновидность сконструирована так, что впрыск горючего выполняется в каждый цилиндр по отдельности. Форсунка размещается непосредственно возле каждого цилиндра у основы впускного трубопровода и обладает большим сопротивлением обмотки электромагнита, чем у предыдущего вида – около 12-16 Ом. Автомобили, которые были выпущены недавно, могут иметь непосредственный впрыск, когда топливо поступает прямо в камеру сгорания. Подобной разновидности форсунки характерно очень высокое напряжение, около 100 В.

2Причины поломки электробензонасоса

Бензонасос считается достаточно долговечным устройством. Если регулярно проводить профилактику, то прослужить он может долго и не подведет водителя в дороге. Однако и такое надежное устройство может дать сбой, если:

  • систематически эксплуатировать автомобиль с практически пустым баком;
  • заправлять машину топливом низкого и сомнительного качества, произведенного кустарным способом;
  • не соблюдать регулярную чистку сеточки бензонасоса;
  • не промывать топливную систему;
  • сделать непрофессиональный тюнинг или форсирование двигателя;
  • естественный износ электробензонасоса.

Замена топливного насоса Renault Logan

Несмотря на прилагаемые водителями усилия далеко не всегда удается обеспечить заправку своего автомобиля качественным топливом. Зачастую на автозаправках под видом хорошего бензина продается горючая смесь низкого качества. Такие ситуации могут привести к необходимости проводить замену топливного насоса Рено Логан гораздо, чаще чем указано в мануале. Для многих автовладельцев трудности начинаются еще на этапе диагностики неполадок, так как не каждый водитель знает основные признаки поломки. Кроме того, сама процедура замены не вызывает воодушевления. Нередко неопытные водители, предполагая сложность процедуры, предпочитают доверить машину специалистам СТО. На самом деле при наличии грамотной инструкции любой человек может заменить топливный насос Renault Logan своими руками.

Почему проведение осмотра и тестирования в нашем автосервисе является обязательной процедурой, без которой ремонт не будет производиться?

Во-первых, во всех проблемах с работой мотора виновником может являться вовсе не бензонасос, а элементы топливной, электрической системы или системы зажигания. То есть его демонтаж и ремонт в таком случае становится нецелесообразным.

Во-вторых, если всё же неполадки исходят от насоса, диагностика позволяет точно установить, какой элемент нужно заменить или отремонтировать. А это существенно сокращает срок работы. Во время диагностики первым делом проверяется и оценивается общий характер работы двигателя, выявляются неполадки сопутствующих систем.

В-третьих, после ремонта окончательная диагностика даст понять, что работы были произведены успешно.

После демонтажа узла исследованию подвергаются:

  • Предохранитель (на Рено Логан используется F02 (5 A));
  • Реле;
  • Сеточка.

ДЛЯ СПРАВКИ. Характерным признаком неполадки насоса является отсутствие определенного звука при включении замка зажигания в положение №2. Также щелчки должно издавать реле при поворотах ключа.

Если эти детали в порядке, дальнейший ремонт бензонасоса обычно нецелесообразен. По стоимости других деталей и работ по их замене, он будет примерно равняться цене замены узла в сборе. К тому же новый механизм прослужит дольше, чем восстановленный.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
