Замена выпускного коллектора рено логан

Как определить неисправность глушителя на «Рено »

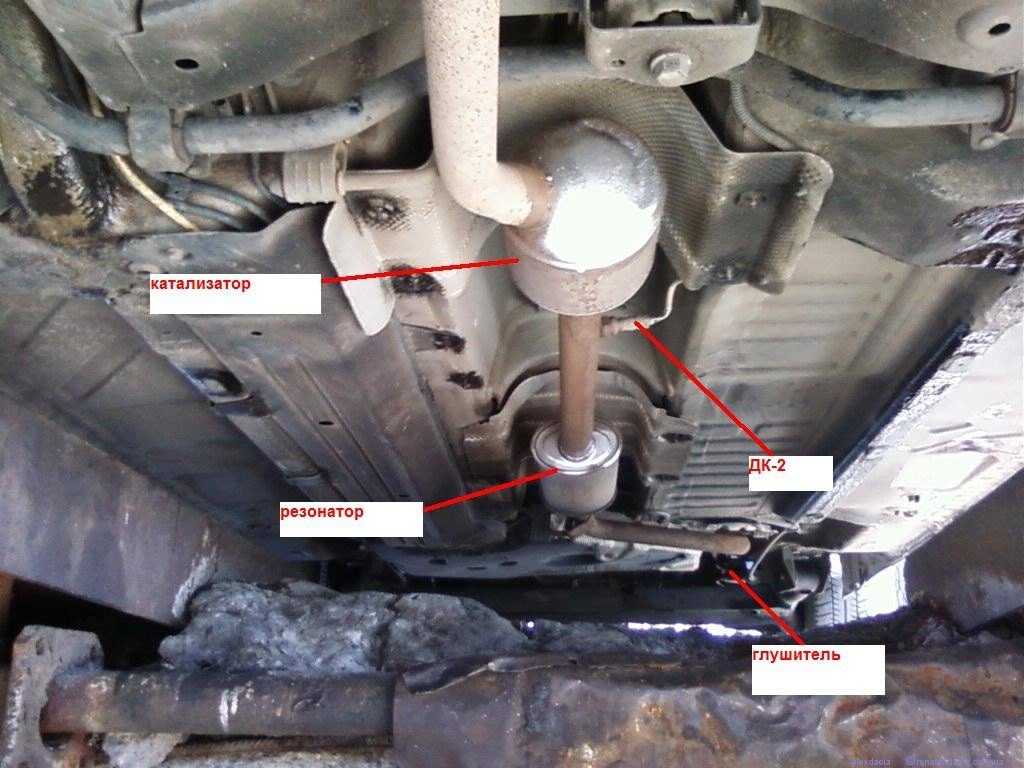

Строение выхлопной системы на автомобилях «Рено Логан» в точности такое же, как и на любых других транспортных средствах эконом-класса. Все компоненты системы призваны выводить отработанные газы из выпускного коллектора и понижать их шум в процессе отвода.

При этом глушитель быстро подвергается коррозии и разгерметизации, потому что как раз на него и приходится основное воздействие пульсации газов и горячих потоков. Водитель должен уметь определять работоспособность «глушака», так как от этого зависит безопасность езды на машине. Определить неисправность глушителя очень просто — с этой задачей справится даже человек, который только вчера сел за руль машины.

Трубка призвана выводить все отработанные газы за пределы кузова

Порядок диагностирования неисправностей

Прежде всего, рекомендуется загнать «Рено Логан» на смотровую яму или эстакаду либо использовать подъёмник. Разумеется, если нет ни того, ни другого, можно просто поставить авто на домкрат. Главное — обеспечить себе удобства и безопасность при проведении осмотра глушителя:

  1. Внимательно осмотреть трубы на предмет наличия коррозии, дыр, трещин, тёмных пятен или вмятин.
  2. Осмотреть стыковые соединения — нет ли утечки газов.
  3. Пошатать глушитель рукой — он не должен сильно отходить со своей оси.
  4. Проверить надёжность всех креплений — болтов, гаек, кронштейнов и резиновых подвесок.

При осмотре труб особо пристальное внимание необходимо уделять состоянию резонатора и основного глушителя, так как они сильнее остальных частей подвергаются износу

Если на трубах нет видимых повреждений, то глушитель находится в рабочем состоянии

Первыми признаками неисправности, на которые водитель должен обратить внимание, считаются громкий рёв в выхлопной системе и неприятные запахи в салоне. Отработанные газы не имеют цвета и запаха, однако из-за разгерметизации глушителя приобретают специфический аромат, который может почувствовать человек

Как заменить глушитель на «Рено Логан»

Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

  • итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
  • глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
  • оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

Подготовка инструментов для работы

Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.

Видео: замена глушителя целиком

Демонтаж глушителя своими руками

После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.

Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:

  1. Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
  2. После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
  3. Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.

Вот и все работы, которые нужно будет провести для того, чтобы снять глушитель с «Рено».

Старый и новый глушители от «Рено Логан» — разница очевидна

Как установить «глушак» на «Логан»

Перед началом установки глушителя лучше всего убедиться в том, что все резиновые подвески находятся в рабочем состоянии. То есть они не должны быть растянуты, иметь трещин или выемок. В ином случае нужно сразу же заменить резинки на новые, ведь от их состояния будет зависеть надёжность фиксации глушителя.

Установка труб выхлопной системы производится в обратном порядке:

  1. Сначала глушитель подтягивается под кузов автомобиля.
  2. После чего на специальные крючки подвешиваются резинки, а за резинки цепляется и сам глушитель.
  3. К коллектору подключается разъём датчика кислорода.
  4. После этого можно прикручивать новые болты соединения глушителя и коллектора.

Болты обязательно нужно менять при каждой замене труб, так как они при длительной эксплуатации быстро прикипают к металлу.

Проведение ремонта элементов глушителя и его замена — это процедуры, которые не требуют специальных знаний и умений. Однако следование простым рекомендациям позволит существенно сэкономить на услугах СТО.

резонатора Логан в наших автосервисах

В некоторых случаях, когда повреждения не обрели еще характер катастрофического его разрушения, ремонт резонатора на Логан возможен путем его заваривания.

Внимание! Нужно понимать, что это не решение проблемы, а лишь отсрочка этого решения. Заваривать резонатор до бесконечности невозможно – максимум, два-три раза

Причем, интервал между ремонтами с каждым новым использованием сварочного аппарата будет сокращаться. Опытные автовладельцы знают: раз уж проблемы начались, готовься к тому, что замена резонатора Логан не за горами.

Как мы уже говорили, наиболее распространенные причины поломки глушителя – выгорание его фильтра под воздействием раскаленных отработанных газов и механические повреждения (как-никак, а он находится под днищем автомобиля). И в том, и в другом случае страдают и элементы его крепления – как к собственно выхлопному тракту, так и к днищу. Проще всего (и, кстати, надежнее) для ремонта воспользоваться сварочным аппаратом. То, что соединение при этом получится неразъемным, не беда: ведь когда наступит время замены самого агрегата, его все равно придется вырезать болгаркой.

Замена прокладки приемной трубы.

as » 27 ноя 2010, 10:33

Бродин » 27 ноя 2010, 10:46

as » 27 ноя 2010, 17:29

Бродин » 27 ноя 2010, 17:44

Жывучий » 27 ноя 2010, 17:52

dimonas » 27 ноя 2010, 18:27

olegggg » 16 июн 2011, 15:53

bob292 » 16 июн 2011, 16:51

n456 » 16 июн 2011, 18:29

Система выпуска цельная от приёмной трубы коллектора до выхлопной трубы глушителя. Подвижного соединения, наподобие ВАЗА 2110 ,там нет (а не мешало бы) В запчасти идут отдельные детали и вырезав неисправную деталь (ну скажем приёмную трубу) вварить новую

olegggg » 17 июн 2011, 15:58

дима » 25 окт 2012, 18:25

дима » 19 янв 2013, 12:37

Абракадавр » 20 янв 2013, 17:39

BAHO32 » 29 апр 2013, 14:34

Как снять глушитель на Рено Логан

Со временем эксплуатации автомобиля рано или поздно владельцы Рено сталкиваются с проблемой прогоревшего глушителя. Ремонт системы выпуска часто является затруднительным решением, так как произвести демонтаж выхлопной системы без применения специальных инструментов невозможно. Владельцы автомобилей Рено часто сталкиваются с проблемой повреждения глушителя, особенно после активной поездки по зимним дорогам усыпанных реагентами. Как мы знаем, реагенты негативно влияют на открытые металлические участки выхлопной системы и способствуют ее коррозии. Сегодня мы поговорим о том, как снять глушитель и произвести его ремонт, а возможно и замену.

Снятие впускного трубопровода, замена прокладок двигателя 1,4-1,6(8V) Renault Логан,

Впускной трубопровод снимаем при ремонте головки блока цилиндров или для замены уплотнительных прокладок в соединении трубопровода и головки блока.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»).

Отсоединяем наконечник трубки подвода топлива от штуцера топливной рампы и отсоединяем колодки жгута проводов системы управления двигателем от топливных форсунок (см. «Снятие топливной рампы и форсунок»).

Отсоединяем наконечник троса привода дроссельной заслонки от промежуточного рычага (см. «Замена троса привода дроссельной заслонки»).

Отсоединяем колодки жгута проводов системы управления двигателем от датчика температуры воздуха во впускном трубопроводе (см. «Снятие датчика температуры воздуха на впуске») и датчика абсолютного давления воздуха (см. «Снятие датчика абсолютного давления воздуха»).

Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от штуцера впускного трубопровода (см. «Снятие обратного клапана вакуумного усилителя тормозов»).

Отсоединяем шланг вентиляции картера контура холостого хода от патрубка на крышке головки блока.

С левой стороны трубопровода снимаем резиновый наконечник трубки адсорбера с патрубка впускного трубопровода.

С правой стороны трубопровода расстегиваем держатель трубки подвода топлива к рампе и вынимаем из него трубку.
Снизу автомобиля…

…головкой «на 13» отворачиваем гайку 1 крепления опорного кронштейна к впускному трубопроводу и болт 2 крепления кронштейна к блоку цилиндров (для наглядности показано на снятом силовом агрегате).
Снимаем опорный кронштейн впускного трубопровода. Тем же инструментом отворачиваем три гайки 3 нижнего крепления (снизу автомобиля) и четыре болта 4 верхнего крепления впускного трубопровода к головке блока цилиндров (показаны одна гайка и один болт – другие на фото не видны).

Точки крепления фланца впускного трубопровода к головке блока цилиндров (для наглядности показано на снятом впускном трубопроводе).
Снимаем впускной трубопровод в сборе c топливной рампой и форсунками, датчиками температуры и абсолютного давления воздуха. При необходимости демонтируем топливную рампу с форсунками и датчики.

Вынимаем четыре уплотнительные прокладки из пазов фланца впускного трубопровода.
Устанавливаем новые прокладки и впускной трубопровод в обратной последовательности.

Как определить неисправность глушителя на «Рено Логан»

Строение выхлопной системы на автомобилях «Рено Логан» в точности такое же, как и на любых других транспортных средствах эконом-класса. Все компоненты системы призваны выводить отработанные газы из выпускного коллектора и понижать их шум в процессе отвода.

При этом глушитель быстро подвергается коррозии и разгерметизации, потому что как раз на него и приходится основное воздействие пульсации газов и горячих потоков. Водитель должен уметь определять работоспособность «глушака», так как от этого зависит безопасность езды на машине. Определить неисправность глушителя очень просто — с этой задачей справится даже человек, который только вчера сел за руль машины.

Трубка призвана выводить все отработанные газы за пределы кузова

Порядок диагностирования неисправностей

Прежде всего, рекомендуется загнать «Рено Логан» на смотровую яму или эстакаду либо использовать подъёмник. Разумеется, если нет ни того, ни другого, можно просто поставить авто на домкрат. Главное — обеспечить себе удобства и безопасность при проведении осмотра глушителя:

  1. Внимательно осмотреть трубы на предмет наличия коррозии, дыр, трещин, тёмных пятен или вмятин.
  2. Осмотреть стыковые соединения — нет ли утечки газов.
  3. Пошатать глушитель рукой — он не должен сильно отходить со своей оси.
  4. Проверить надёжность всех креплений — болтов, гаек, кронштейнов и резиновых подвесок.

При осмотре труб особо пристальное внимание необходимо уделять состоянию резонатора и основного глушителя, так как они сильнее остальных частей подвергаются износу

Если на трубах нет видимых повреждений, то глушитель находится в рабочем состоянии

Первыми признаками неисправности, на которые водитель должен обратить внимание, считаются громкий рёв в выхлопной системе и неприятные запахи в салоне. Отработанные газы не имеют цвета и запаха, однако из-за разгерметизации глушителя приобретают специфический аромат, который может почувствовать человек

Это интересно: Регулировка ручного тормоза Рено Логан видео

Функции выпускного коллектора

Он состоит из нескольких, переходящих в одну, труб, но имеет несхожие крепления и конфигурации у разных двигателей. Для производства ВК используют высокоуглеродистый чугун, нержавеющую сталь и титан, иногда покрывая керамикой/хромом.

Задача «паука» (так именуют выпускной коллектор в РФ) – передать на приемную трубу продукты сгорания, собранные со всех цилиндров. Газы из ВК поступают к катализатору либо напрямую в выхлопную трубу и далее на глушитель. Выпускной коллектор крепят к двигателю, а точнее к головке блока цилиндров (ГБЦ), уплотняя стык с помощью специального элемента.

Как заменить глушитель на «Рено Логан»

Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

  • итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
  • глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
  • оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

Подготовка инструментов для работы

Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.

Видео: замена глушителя целиком

Демонтаж глушителя своими руками

После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.

Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:

  1. Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
  2. После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
  3. Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.

Вот и все работы, которые нужно будет провести для того, чтобы снять глушитель с «Рено».

Старый и новый глушители от «Рено Логан» — разница очевидна

Как установить «глушак» на «Логан»

Перед началом установки глушителя лучше всего убедиться в том, что все резиновые подвески находятся в рабочем состоянии. То есть они не должны быть растянуты, иметь трещин или выемок. В ином случае нужно сразу же заменить резинки на новые, ведь от их состояния будет зависеть надёжность фиксации глушителя.

Установка труб выхлопной системы производится в обратном порядке:

  1. Сначала глушитель подтягивается под кузов автомобиля.
  2. После чего на специальные крючки подвешиваются резинки, а за резинки цепляется и сам глушитель.
  3. К коллектору подключается разъём датчика кислорода.
  4. После этого можно прикручивать новые болты соединения глушителя и коллектора.

Болты обязательно нужно менять при каждой замене труб, так как они при длительной эксплуатации быстро прикипают к металлу.

Проведение ремонта элементов глушителя и его замена — это процедуры, которые не требуют специальных знаний и умений. Однако следование простым рекомендациям позволит существенно сэкономить на услугах СТО.

Прокладка между выпускным коллектором и приемной трубой глушителя ваз 2114

Странная погремушка в подарке от собянина

В каких городах есть лагеря зоны

Журнал учета профилактических мероприятий по предупреждению дтп

Где оформляют декретные неработающим

Переосвидетельствование инвалидности при хбп спб

На какие автомобили распространяется субсидирование кредита

Двигатель

  • ↳ Ram Van. Трансмиссия
  • ↳ Ram Van. Ходовая, подвеска, колёса, резина
  • ↳ Ram Van. Кузов
  • ↳ Ram Van. Электрооборудование
  • ↳ FORD
  • ↳ Aerostar
  • ↳ Aerostar. Двигатель
  • ↳ Aerostar. Система питания, система выпуска
  • ↳ Aerostar. Система охлаждения
  • ↳ Aerostar. Трансмиссия
  • ↳ Aerostar. Ходовая
  • ↳ Aerostar. Тормоза
  • ↳ Aerostar. Кузов
  • ↳ Aerostar. ГСМ и жидкости
  • ↳ Aerostar. Диски, резина
  • ↳ Aerostar. Электрооборудование
  • ↳ Aerostar. Тюниг, обустройство, ремонт
  • ↳ Aerostar. Запчасти
  • ↳ Connect
  • ↳ Econoline
  • ↳ Ford. Запчасти
  • ↳ Econovan
  • ↳ Galaxy I, II
  • ↳ Galaxy III
  • ↳ Freestyle
  • ↳ Windstar
  • ↳ FORD TRANSIT
  • ↳ Transit
  • ↳ Transit. Двигатель
  • ↳ Transit.

Прокладка между выпускным коллектором и приемной трубой глушителя пассат б3

Ходовая

  • ↳ MPV II (LW). Электрика
  • ↳ MPV II (LW). Система охлаждения, обогрев салона, кондиционер
  • ↳ MPV II (LW). Кузов, салон
  • ↳ MPV II (LW). Дополнительное оборудование, мультимедиа
  • ↳ MPV II (LW). Навесное оборудование, датчики
  • ↳ MPV III (LY)
  • ↳ MPV III (LY). Кузов и салон
  • ↳ MPV III (LY). Двигатель
  • ↳ MPV III (LY). Электрика и электроника
  • ↳ MPV III (LY). Система охлаждения, печка, кондиционер
  • ↳ MPV III (LY). Подвеска, ходовая
  • ↳ MPV III (LY). Рулевое и тормоза
  • ↳ Premacy, Mazda5
  • ↳ Mazda. Запчасти
  • ↳ NISSAN
  • ↳ Atlas
  • ↳ Bassara, Presage, R'nessa
  • ↳ Bassara, Presage, R'nessa. Двигатель
  • ↳ Bassara, Presage, R'nessa. Система отопления и охлаждения
  • ↳ Bassara, Presage, R'nessa. Трансмиссия
  • ↳ Bassara, Presage, R'nessa.

Снятие впускного трубопровода Рено Логан, замена прокладок

Впускной трубопровод снимаем при ремонте головки блока цилиндров или для замены уплотнительных прокладок в соединении трубопровода и головки блока.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата Рено Логан»). Отсоединяем наконечник трубки
подвода топлива от штуцера топливной рампы и отсоединяем колодки жгута проводов системы управления двигателем от топливных форсунок (см. «Снятие топливной рампы и форсунок Рено Логан»). Отсоединяем наконечник троса привода дроссельной заслонки от
промежуточного рычага (см. «Замена троса привода дроссельной заслонки»).
Отсоединяем колодки жгута проводов системы управления двигателем от датчика температуры воздуха во впускном трубопроводе (см. «Снятие датчика температуры воздуха во впускном трубопроводе») и
датчика абсолютного давления воздуха (см. «Снятие датчика абсолютного давления воздуха».
Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от патрубка впускного трубопровода (см. «Снятие обратного клапана вакуумного усилителя тормозов»).

Отсоединяем шланг вентиляции картера контура холостого хода от патрубка на крышке головки блока.

С левой стороны трубопровода снимаем резиновый наконечник трубки адсорбера с патрубка впускного трубопровода.

С правой стороны трубопровода расстегиваем держатель трубки подвода топлива к рампе и вынимаем из него трубку.
Снизу автомобиля…

…головкой «на 13» отворачиваем гайку 1 крепления опорного кронштейна к впускному трубопроводу и болт 2 крепления кронштейна к блоку цилиндров (для наглядности показано на снятом силовом
агрегате). Снимаем опорный кронштейн впускного трубопровода. Тем же инструментом отворачиваем три гайки 3 нижнего крепления (снизу автомобиля) и четыре болта 4 верхнего крепления впускного
трубопровода к головке блока цилиндров (показаны одна гайка и один болт — другие на фото не видны).

Точки крепления фланца впускного трубопровода к головке блока цилиндров (для наглядности показано на снятом впускном трубопроводе). Снимаем впускной трубопровод в сборе c топливной рампой и
форсунками, датчиками температуры и абсолютного давления воздуха. При необходимости демонтируем топливную рампу с форсунками и датчики.

Вынимаем четыре уплотнительные прокладки из пазов фланца впускного трубопровода.
Устанавливаем новые прокладки и впускной трубопровод в обратной последовательности.

Замена виброкомпенсатора (гофры)

Приемная труба, как и глушитель в целом, вопреки распространенному мнению, не так уж часто выходит из строя. В большинстве случаев неисправности устройства проблема заключается в виброкомпенсаторе, в пробое гофры. Последствия устраняются исключительно путем установки новой гофры.

Замена виброкомпенсатора (гофры) требуется гораздо чаще, чем ремонт приемной трубы

Различают гофры двух типов, отличающихся по принципу работы:

  1. Усиленная. Внутренний диаметр – 65 мм, длина не превышает 15 см. Она устанавливается вертикально под выхлопным коллектором. Усиленная гофра при работе двигателя не сгибается, происходит только выпрямление и сжатие. Заменяют ее идентичной по размерам.
  2. Расположенная горизонтально гофра имеет тот же диаметр, достигая в длину 40 см. За счет большей длины она работает на изгиб.

Замена гофры проводится в такой последовательности:

  1. Сняв приемную трубу, неисправную гофру срезают болгаркой по сварочному шву. (При необходимости сварка сбивается зубилом). При этом оставляют целыми входящие в патрубки участки трубы и фланцы. При снятии приемной трубы не исключено обнаружение сквозных дыр на глушителе, заделываемых либо специальным герметиком, выдерживающим температуру до 1000º С, либо стеклотканью, приклеиваемой с помощью эпоксидной смолы.
  2. Заменив прокладки, гайки и болты, возвращают приемную трубу на место. Новую гофру прихватывают сваркой в нескольких точках. После чего, сняв трубу, обваривают гофру во всех нужных местах соединения. Приваривание гофры осуществляется таким образом, чтобы кольца, из которых состоят патрубки, оказались между собой связаны.

Замену приемной трубы принято проводить в случае выхода устройства из строя, понятие гарантийного срока к нему неприменимо ввиду непредсказуемости условий эксплуатации.
